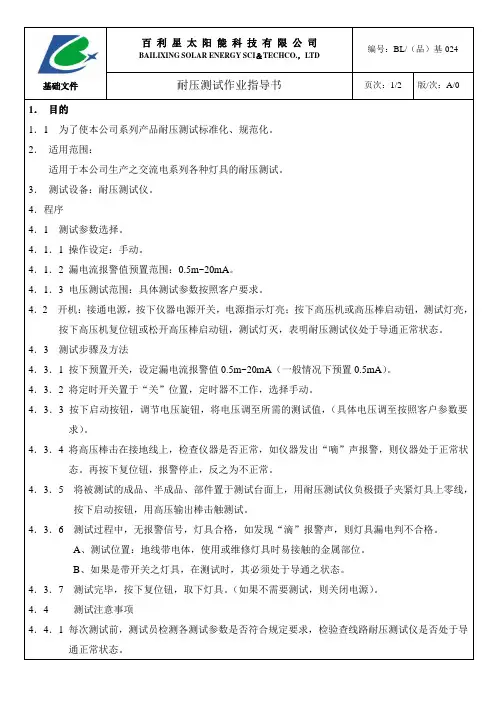

耐压测试仪 作业指导书

耐压测试仪操作指导书1000字
耐压测试仪是电子测试仪器的一种，可以用来测试高压设备和产品
的耐压强度。

以下是耐压测试仪的操作指导书：
一、启动测试仪器
1、打开测试仪电源开关，此时测试仪器开始供电。

2、将测试仪器连接到待测产品或设备上，确保连接牢固。

3、打开测试仪器的仪表面板，将测试仪器设置到正确的测试模式。

4、检查仪表面板上的指示灯和数字显示屏，确保测试仪器正常工作。

二、设置测试仪器参数
1、根据需要调节测试仪器的电压和电流设置。

2、选择适当的测试时间和结束条件。

3、选择测试模式，如AC、DC等。

三、开始测试
1、按下测试按钮，测试仪器开始输出电压。

2、观察待测产品或设备上的电流表和电压表，确保电压和电流达到
目标值。

3、等待测试结束。

四、分析测试结果
1、观察测试结果，判断产品或设备是否符合测试标准。

2、如测试结果不符合标准，检查测试仪器和待测产品或设备的连接
是否正常。

3、根据测试结果进行必要的调整或更改。

五、关闭测试仪器
1、关闭测试仪器的电源开关。

2、断开测试仪器与待测产品或设备的连接。

3、清除仪表面板上的测试数据记录。

以上是耐压测试仪的操作指导书，需要使用者仔细阅读和操作，以确保测试结果的准确性和安全性。

耐压测试仪作业指导书编制校对审核批准修改记录时间经办人修订容审核批准能高自动化技术股份Beijing Nego Automation Technology Co.,Ltd一、目的规耐压测试仪操作，使操作人员掌握测量仪器的正确使用方法，保证操作人员人身安全与被测产品电气性能。

二、围能高自动化技术股份制造中心大兴实验站出厂调试人员，及所有使用耐压测试仪进行作业的其他人员。

三、权责制造中心工艺及技术部：负责耐压测试仪的日常使用、点检与维护；企管中心人事行政部：负责耐压测试仪的定期送检与校验。

四、要求1、耐压测试仪为高压测试仪器，使用其作业前应进行日常点检，保证仪器状态正常，如有异常情况，应立即停止使用并及时反映情况；2、使用耐压测试仪的日常作业，应安排在做好防护的隔离区域进行；3、使用耐压测试仪的操作区域地上应铺设绝缘垫，并设置高压警示标志；4、测试工作应该在工作台上进行，工作台表面必须铺设非导电材料；5、耐压测试仪操作人员要做好绝缘防护，应配带绝缘手套、穿绝缘鞋；6、操作人员不可穿有金属装饰的衣服或带金属手饰，避免因金属饰物产生的感应电而发生意外；7、使用耐压测试仪作业开始时，应确保其他人员远离被测设备。

五、操作规程（一）工前准备1、按照《耐压测试仪点检规程》准备仪器，并做好点检记录；2、确认仪器处于工作正常状态；3、确认工作台面整洁，无螺钉、焊锡丝、裸导线等易导电杂物；4、确认操作人员已做好绝缘防护，配带绝缘手套与绝缘鞋。

（二）连接被测设备1、做好耐压测试仪与被测设备的接地工作，保证接地点的可靠性，不可连接于角铁立柱或其他不可靠接地体；2、按照各类产品《出厂调试大纲》或《产品试验大纲》中的要求，完成被测产品进行绝缘强度试验前的准备；3、必须在做完测试实验准备之后，即将开始实验时，才能将高压测试棒插入高压输出端子。

（三）操作面板下图所示的为实验站常用的固纬耐压测试仪GPT-815的前后面板：其标号说明如下：1 型号型号及说明2 显示面板显示所有测试的讯息3 警告用之LED显示器测试进行中红色的LED 闪烁表示危险警示4 START 按钮按下绿色按钮开始进行测试。

耐压测试仪作业指导书编制校对审核批准修改记录时间经办人修订内容审核批准北京能高自动化技术股份有限公司Beijing Nego Automation Technology Co.,Ltd一、目的规范耐压测试仪操作，使操作人员掌握测量仪器的正确使用方法，保证操作人员人身安全与被测产品电气性能。

二、范围北京能高自动化技术股份有限公司制造中心大兴实验站出厂调试人员，及所有使用耐压测试仪进行作业的其他人员。

三、权责制造中心工艺及技术部：负责耐压测试仪的日常使用、点检与维护；企管中心人事行政部：负责耐压测试仪的定期送检与校验。

四、要求1、耐压测试仪为高压测试仪器，使用其作业前应进行日常点检，保证仪器状态正常，如有异常情况，应立即停止使用并及时反映情况；2、使用耐压测试仪的日常作业，应安排在做好防护的隔离区域进行；3、使用耐压测试仪的操作区域地上应铺设绝缘垫，并设置高压警示标志；4、测试工作应该在工作台上进行，工作台表面必须铺设非导电材料；5、耐压测试仪操作人员要做好绝缘防护，应配带绝缘手套、穿绝缘鞋；6、操作人员不可穿有金属装饰的衣服或带金属手饰，避免因金属饰物产生的感应电而发生意外；7、使用耐压测试仪作业开始时，应确保其他人员远离被测设备。

五、操作规程（一）工前准备1、按照《耐压测试仪点检规程》准备仪器，并做好点检记录；2、确认仪器处于工作正常状态；3、确认工作台面整洁，无螺钉、焊锡丝、裸导线等易导电杂物；4、确认操作人员已做好绝缘防护，配带绝缘手套与绝缘鞋。

（二）连接被测设备1、做好耐压测试仪与被测设备的接地工作，保证接地点的可靠性，不可连接于角铁立柱或其他不可靠接地体；2、按照各类产品《出厂调试大纲》或《产品试验大纲》中的要求，完成被测产品进行绝缘强度试验前的准备；3、必须在做完测试实验准备之后，即将开始实验时，才能将高压测试棒插入高压输出端子。

（三）操作面板下图所示的为实验站常用的固纬耐压测试仪GPT-815的前后面板：其标号说明如下：（四）测试说明1、将绝缘耐压测试仪器后板机壳之接地端子接地；2、以逆时钟方向将「电压调整旋钮」转到最低电压位置；3、按下电源开关，将电源开关切至的位置；4、将按键「AC/DC」切在即选择交流工频耐压测试，切在即选择直流耐压测试；5、将按键「SETTING CURRENT/ARC切在的位置（调整档位）；6、将RANGE打到实际测量标准下所要求电流的档位，如不确定，在测试时应按照由小至大的顺序调整，以提供有效的保护；7、将按键「I SET/ARC SET」切在据面板显示调整CURRENT旋钮（漏电流设定）；8、将按键「I SET/ARC SET」切在据面板显示调整ARC旋钮（电弧设定）；9、将按键「SETTING CURRENT/ARC」切在的位置（测试档位）；10、将按键「TIMER」切在的位置，对照面板的TIMER显示值，跟据测试所需调整TIMER的旋钮；或将按键「TIMER」切在的位置，即不选用定时器；11、将测试线从RETURN端子连接到被测设备上；12、将红色高压测试棒的插接端子插入「高压输出端子」，并且将另一端连接到被测设备；13、按「START」一次，画面显示STBY(STAND BY，准备开始)；14、再按「START」开始测试，测试时红色警告灯会持续闪烁；15、调整「电压旋钮」使面板的电压显示值升至测试所需值，调整幅度匀速，应保持在200V/s左右；16、定时时间到后若待测物通过测试，则面板的PASS灯会亮起；17、若没有通过测试，则面板的FAIL灯会亮起，蜂鸣器开始鸣叫，此时将高压棒自被测体上移开，并按「RESET」可以使蜂鸣器及FAIL灯关闭，并且回到初始状态。

耐压测试仪点检作业指导书一、目的：文件编号：YXD-WI-PZ-011版本：A0
页面：第1页共1页
日期：2009-01-01
为确保仪器各项功能的正常，以满足被测试产品符合规定的要求。

二、范围：
适用于本公司耐压测试仪。

三、程序
1.高压测试仪在每次使用之前要预热五分钟，开始使用前进行设备功能点检。

2.把耐压测试仪与一个标准电阻（ 300k Ω /30W）进行串联，漏电电流设置为 10mA，然后把测试电压从
0V 逐渐调制到 3000V，对高压测试仪进行检查，具体见下表：
电压值漏电流现象判定备注
如报警符合要求
≥ 3000V10mA
不报警不符合要求追溯已检测产品
不报警符合要求
＜ 3000V10mA
如报警不符合要求追溯已检测产品
（1）如发现运行检查中出现不符合现象，须追溯到上次已检测的产品，并将仪器校准后，重新对产品进行检测，并保留相关记录；
（2）对高压测试仪进行运行检查需保留相关记录，并执行《质量记录控制程序》的有关规定。

3.高压测试仪点检在每天上午、下午、加班开机使用前点检一次，并做好记录。

4.如果高压测试仪在点检过程中，没有发出长鸣警报声和产品超漏指示灯不长亮，证明高压测试
仪发生故障。

5.发生故障后，应及时停止使用，进行隔离，并加贴“暂停使用”字样标志，同时通知工程部进行检
修，送国家认可计量检测机构校验。

6.及时将上一次点检到本次点检之间所有已检测过的产品追回，同时换用其他经外校合格的高压
测试仪，点检合格后投入使用，重新对追回之产品进行抗电强度测试。

四、相关记录：
点检记录
制定：审核：批准：。

2670A型耐压测试仪作业指导书
一、定义：
瑞柯仪器2670A型耐压测试仪用于检测电线束材料电性能之耐电压性能试验要求
二、仪器原理：I=U／R
三、试验准备：
1、试验前，准备好要测试之样品，并按照标准试验要求备制样品，
2、准备试验结果记录本和相关试验报告表格
四、试验流程和仪器操作步骤：
1.接通220V工作电源.
2.设定试验要求漏电流和试验时间.
3.测试连接线，接入仪器对应孔位上（如下图）
4.把测试连接线-黑色线夹住线束导体，红色高压棒靠在绝缘护套上.
5.用手按住高压棒的启动按钮，开始测试（注意，这个过程中请不要人体接触测试样品，注意安全及保证测试结果的准确性）.
6.测试完毕如果良品则通过，测试通不过会有报警提示音
7.测试完成，关闭电源，取下连接线. 做记录.
五、仪器操作及试验示意图
六、仪器保养及维护要求（瑞柯仪器提示）
1.请保证稳定的输入电源.
2.规范的操作流程
3．提供安全、通风、常温环境.
4.试验完毕后请及时清理使用过和未试验之样品.保证环境整洁.
5.本仪器操作人员需得到培训合格方可使用，未经培训之人员，请勿
接触及操作本仪器.。

耐压测试仪作业指导书【1】修改记录报送部门：经理会抄送部门：技术部、生产部、质管部一、目的规范耐压测试仪操作，使操作人员掌握测量仪器的正确使用方法，确保产品质量。

二、范围操作YD2673A耐压测试仪测试公司产品的全过程。

三、权责一）生产部1、负责耐压仪的使用操作、日常维护及保养。

二）质管部1、负责对生产部耐压仪的使用操作、日常维护及保养进行监督。

三）技术部1、负责拟制、修订本规程。

四、操作要求1、本设备的维护保养由专人负责，操作人员需培训合格才能上岗。

2、由于本设备操作产生高压，生产部应设置专用的高压区，地上应铺设绝缘垫，并设置高压警示标志。

3、操作人员上岗前应做好绝缘防护，应配带绝缘手套。

五、操作规程：一）工前准备：1、按照调试规程或检验规程准备仪器备件；2、确认仪器处于工作正常状态；3、确认工作台面整洁，无灰尘、焊锡粒、细铜丝等杂物；4、确认已做好绝缘防护，配带绝缘手套，二）连接待测板件或设备：1、确定电压表指示为0，测试灯熄灭；2、连接好接地线；3、接入待测板件或设备。

三）测试：1、将调压旋钮逆时针调到头，关掉仪器电源时控开关；2、接通电源，将电源开关打开，开关内灯应亮；3、根据调试或检验规程的要求设置“电压量程”开关至所需要的电压档，设置“AC/DC”开关至所需要的电压种类。

AC为交流档，DC为直流档；4、设置“切断电流”量值，根据调试或检验规程对被测产品的要求设置切断电流量程，选择测试电流的调节范围，按下设置/测量转换开关，调节电流设置旋钮，设置切断电流值，然后松开设置开关，置测试位置。

5、如需时控，根据调试或检验规程的要求设定所需要的测试时间。

通过两位BCD拨盘来设置测试时间。

6、被测试产品的一端连接与高压输出孔，如选择的电压为AC，则应选用AC高压输出孔，如选择的电压为DC，则应选用DC高压输出孔，另一端连接于被测端（COM）。

7、按启动开关，则测试指示灯亮，顺时针调节调压旋钮，输出测试电压逐渐升高，直至调节到所需要的电压值为止。

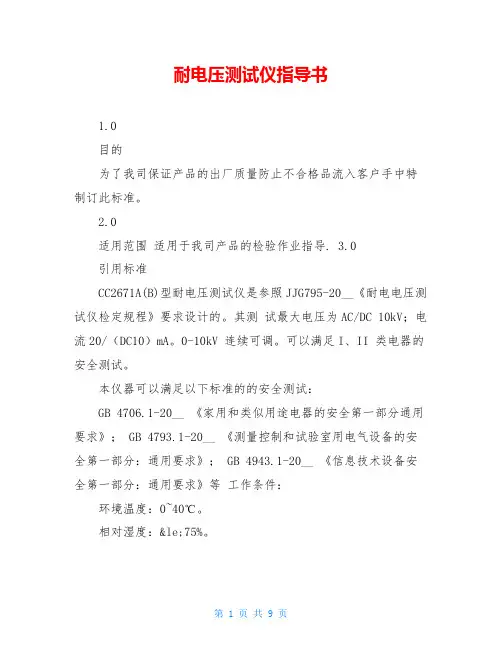

耐电压测试仪指导书1.0目的为了我司保证产品的出厂质量防止不合格品流入客户手中特制订此标准。

2.0适用范围适用于我司产品的检验作业指导. 3.0引用标准CC2671A(B)型耐电压测试仪是参照JJG795-20__《耐电电压测试仪检定规程》要求设计的。

其测试最大电压为AC/DC 10kV；电流20/（DC10）mA。

0-10kV 连续可调。

可以满足I、II 类电器的安全测试。

本仪器可以满足以下标准的的安全测试：GB 4706.1-20__ 《家用和类似用途电器的安全第一部分通用要求》； GB 4793.1-20__ 《测量控制和试验室用电气设备的安全第一部分：通用要求》； GB 4943.1-20__ 《信息技术设备安全第一部分：通用要求》等工作条件：环境温度：0~40℃。

相对湿度：≤75%。

大气压力：.25KPa 二、技术指标 1．输出测试电压范围及精度：AC/DC：0~5kV；0~10kV±5%（±2 个字）两个量程。

2．电流测试范围及精度：AC/DC 二个量程：2mA 档：AC/DC 测试范围：0.030~1.999mA ±5%（±2 个字）。

20mA 档：AC/DC 测试范围：2.00mA~19.99/10.00mA±5%（±2 个字）。

3．电流预置范围及报警精度：电流预置范围：0.03mA~19.99mA（±2 个字）。

报警精度：±5%（±2 个字）。

4．变压器容量：500VA。

5．输出测试电压波形：50Hz 正弦波。

6．定时时间范围及精度：1~99 秒±5%(CC2671B 定时是1~999 秒)也可以手动测试。

7．体积：380 _____280 _____200（mm）。

耐压测试仪作业指导书1耐压测试仪作业指导书修改记录报送部门：经理会抄送部门：技术部、生产部、质管部一、目的规范耐压测试仪操作，使操作人员掌握测量仪器的正确使用方法，确保产品质量。

二、范围操作 YD2673A 耐压测试仪测试公司产品的全过程。

三、权责一）生产部1、负责耐压仪的使用操作、日常维护及保养。

二）质管部1、负责对生产部耐压仪的使用操作、日常维护及保养进行监督。

三）技术部1、负责拟制、修订本规程。

四、操作要求1、本设备的维护保养由专人负责，操作人员需培训合格才能上岗。

2、由于本设备操作产生高压，生产部应设置专用的高压区，地上应铺设绝缘垫，并设置高压警示标志。

3、操作人员上岗前应做好绝缘防护，应配带绝缘手套。

五、操作规程：一）工前准备：1、按照调试规程或检验规程准备仪器备件；2、确认仪器处于工作正常状态；3、确认工作台面整洁，无灰尘、焊锡粒、细铜丝等杂物；4、确认已做好绝缘防护，配带绝缘手套，二）连接待测板件或设备：1、确定电压表指示为0，测试灯熄灭；2、连接好接地线；3、接入待测板件或设备。

三）测试：1、将调压旋钮逆时针调到头，关掉仪器电源时控开关；2、接通电源，将电源开关打开，开关内灯应亮；3、根据调试或检验规程的要求设置“电压量程”开关至所需要的电压档，设置“AC/DC”开关至所需要的电压种类。

AC为交流档，DC为直流档；4、设置“切断电流”量值，根据调试或检验规程对被测产品的要求设置切断电流量程，选择测试电流的调节范围，按下设置/测量转换开关，调节电流设置旋钮，设置切断电流值，然后松开设置开关，置测试位置。

5、如需时控，根据调试或检验规程的要求设定所需要的测试时间。

经过两位BCD拨盘来设置测试时间。

6、被测试产品的一端连接与高压输出孔，如选择的电压为AC，则应选用AC高压输出孔，如选择的电压为DC，则应选用DC高压输出孔，另一端连接于被测端（COM）。

7、按启动开关，则测试指示灯亮，顺时针调节调压旋钮，输出测试电压逐渐升高，直至调节到所需要的电压值为止。

注意事项：
主要设备/工具：
耐压测试仪，Room Master绝缘测试工装
图五
1.测试过程中严禁触摸锡箔纸，防止被电击伤
作业步骤：作业图：1:开机设置：开机按Exit键进入主菜单，按设置键进入设置页面。

（图一所示）
2：设置输出电压为：2KV；（图二所示） 电流档位为：20mA 电流上限为：10.00mA; （图三所示）上升时间为：5.0S;测试时间为：60.0S;（图四所示）3：按Exit键进入主菜单，按测试键进入测试页面。

（图一所示）
4.将整机上电，红色线连接锡箔纸，黑色线连接金属插头(整机下侧于锡箔纸水平接触，金属插头不能接触到锡箔纸，防止测试过程中烧机）图五所示；按启动键开始自动测试，测试时间60s，测试PASS后按复位键，将整机断电，流入下一工位。

（测试过程中严禁触摸锡箔纸，防止被电击伤）
工序号
1
耐压测试仪操作指导书
图二
设置键
测试键 Exit
红色线连接锡箔纸
下侧于锡箔纸水平接触
二
黑色线连接金
属插头。

1. 目的为准确操作、保养测量仪器/量具，确保仪器/量具精密度、精密度在受控状态；以延长仪器/量具使用周期，特制定本作业指导书。

2. 概述适用于本公司所用耐压测试仪,测试真空镀及表面涂层产品的导电性能。

3. 术语4. 操作说明4.1使用前：首先检查耐压测试仪是否贴有校验标签，校验有效期是否在校准周期内（如超出校准有效期，必须通知计量管理员安排校验）。

4.2检查耐压测试仪结构部件是否完整,红色笔和黑色测试夹连接是否正常。

4.3耐压测试仪各部份名称介绍如下图:4.4操作方法：4.4.1操作者应戴绝缘手套,脚下应有绝缘垫；4.4.2接通电源:确定电压调节旋钮已置“0”位,然后打开电源开关；4.4.3设定“漏电流”值：按下预置/测试开关，调节漏电流预置电位器将“漏电流预置在所需值,我司设定为5mA（毫安）；4.4.4黑色测试夹夹住被测样品，测试夹的另一端插入仪器测试接地孔内。

4.4.5红色笔插入DC直流输出端；4.4.6手动测试：将定时/手动开关置在“手控”位置，按下启动开关，调节电压调节旋钮、缓慢使输出电压至所需值。

4.4.7我司客户标准为8KV（千伏）左手拿住测试夹（测试夹夹紧被测样品）右手拿住红色笔把手，笔尖在被测样品区域“上下左右”扫描。

产品不被电压击穿为合格。

4.4.8测试结束后,先按下复位键确定电压调节旋钮已置“0”位,然后关掉电源开关。

4.4.9定时测试：将定时/手动开关置在“定时”位置，调节定时拨盘开关，设定所需的定时时间，然后按下启动开关，调节电压调节旋钮使输出电压至所需值。

4.4.10在测试过程中，如果检测到的“漏电流”值超过设定的“漏电流”预置值时仪器会自动报警并切断输出电压。

这时按下复位开关即可，仪器重新回到待测状态。

4.4.11如果检测到的“漏电流”没有超过设定值，则定时时间到或按下复位开关后，仪器回到待测试状态。

4.5操作保养注意事项：4.5.1必须使用三孔电源插座,接地一定要良好；4.5.2仪器接地一定要和电源地可靠连结；4.5.3打开仪器电源前要把“电压调节”旋钮逆时针旋转到底；4.5.4在预置各项功能之前,要将仪器处于“复位”状态；4.5.5不要在测试状态下接触被测件及测试导线；4.5.6不要人为地将输出高压端与机壳或地线短路,以免损坏仪器；4.5.7万一发生意外情况,应立即切断电源；4.5.8指示灯或报警出现故障时应立即检修。
