高压试验作业指导书

大唐石门发电有限责任公司企业标准Q/×× ××× ××××—××××高压试验作业指导书作业项目：220KV 隔离刀闸预试 作业日期： 批 准： 审 核： 编 制：2012-12-30发布 2013-01-01实施大唐石门发电有限责任公司发布Q/DTSM××220KV隔离刀闸预防性试验作业指导书1、目的1.1规范试验行为，确保电压互感器试验后能安全稳定运行。

1.2本作业指导书为所有参加本项目的工作人员所共同遵循的质量保证程序。

2、范围本作业指导书程序适用于我厂升压站所有隔离刀闸。

3、工作职责3.1工作负责人职责:需要时负责办理预试工作票或负责检查工作票所列工作内容，负责按《电业安全工作规程》的要求对参加检修工作的每位人员的安全进行监督，并对被试验设备安全、工作环境实施监督。

不得擅自扩大工作范围；负责指定专人做好记录，确保记录真实、准确、工整；负责确认试验工作过程；负责项目结论正确并签证，对本项目的安全、质量负责；如果需要上一级验收（验证），负责提出验收（验证）申请。

3.2其他工作人员职责：在工作负责人的领导下，负责按工作程序进行工作。

4、安全职责4.1.核对工作票中所设安全措施与现场实际是否相符。

4.2.进入现场工作要戴安全帽、穿工作服，高空作业要系好安全带。

4.3由工作负责人向工作班成员详细交待安全措施，工作现场带电部分，注意事项。

4.4.整个试验中指定专人进行指挥、协调，并在升压时高声呼唱。

5、人员资质及配备5.1 专责试验员1名：专业从事高压试验工作多年、有丰富的现场试验工作经验，并通过安规考试合格及技能资格审查，取得高压试验专业上岗证书，具有工作负责人资格。

5.2 试验工作人员1名：具有高压试验资格证并通过《安规》考试合格的高压试验人员。

6、试验内容6.1导电回路电阻测量。

1．编制依据《工程建设标准强制性条文》电力工程部分，国家建设部（2006年版）；《电气装置安装工程电气设备交接试验标准》GB50150—2006；《电力建设安全工作规程》（火力发电厂部分）。

《电力建设安全健康与环境管理工作规定》2002年；《防止电力生产重大事故的二十五项重点要求》2000年版；江苏省如高高压电气有限公司、山东泰开电气有限公司设备说明书及出厂证件；2．工程概况：工程名称和试验范围：国电大武口发电厂上大压小热电联产（2×330MW）工程，220kV 屋外配电装置采用3/2电气主接线形式，试验范围包括电流互感器、电压互感器、隔离开关、六氟化硫断路器等。

主要工作量包括：220kV电流互感器6组，其型号为IOSK245；220kV电容式电压互感器6组，其中2组母线电压互感器（单相）和4组线路电压互感器（三相），其型号为TEMP-220SU(其中进线和母线电压互感器不带载波装置)；六氟化硫断路器6组，其型号分别为LTB245E1-3P（四组）、LTB245E1-1P（两组）；高压隔离开关12组，其型号为GW7A-252。

3.试验准备及具备的条件：人员准备：高压试验技术员1名、继电保护技术员1名、电测仪表检定员1名、试验员2名；试验人员应熟悉图纸、设备，准备好要使用的仪器仪表。

具备的条件：电流互感器、电压互感器、六氟化硫断路器等设备安装就位，对于断路器试验要求能进行分、合闸操作。

做介质损耗角正切值tgδ试验要求环境温度应不低于5℃。

4.主要试验仪器设备：2500V、1000V兆欧表、3628D全自动变比测试仪、AI-6000型介质损耗测试仪、标准电容、交直流分压器、HLDZ-1回路电阻仪、升流器、电流互感器、调压器、1#干电池、机械万用表、电流表（）、电流表（）电压表（0-600V）、试验变压器、KC-98H4型开关机械特性测试仪。

5.试验程序及试验方法：电流互感器试验：试验项目：测量绕组的绝缘电阻；测量绕组的直流电阻；测量电流互感器的励磁特性曲线；检查互感器引出线的极性；检查互感器的变比；测量电流互感器介质损失角正切值tgδ；试验步骤及要求：测量绕组的绝缘电阻。

高压断路器电气试验作业指导书1、作业方法、要求及质量标准1.1、绝缘电阻测量1）根据相关规程要求，采用相应档位测量断路器的分闸断口、合闸整体及绝缘拉杆的绝缘电阻，测量时正确连接导线，注意操作顺序以防烧坏绝缘电阻测试仪。

测量出来的绝缘电阻应和出厂值作比较，应无明显变化。

2）对于断路器的二次回路试验，采用1000V或者500V的兆欧表测量二次回路对地绝缘电阻的绝缘电阻。

将兆欧表的L端接入被测绝缘的考核端，将E端子接地，兆欧表摆放平稳，然后驱动兆欧表，转速均匀，保持每分钟120转的速度，待表针读书静止时可以读取绝缘电阻数值并记录。

测量出来的绝缘电阻应不小于2兆欧。

测量时断开二次回路的接地线，短接所有二次回路，无法短接的可以采用单独测量，或点接触测量。

3）对断路器的分合闸线圈，应测量其单独的绝缘电阻，断开二次接线，采用1000V或者500V的兆欧表测量，将兆欧表的L端接入线圈，将E端子接地，兆欧表摆放平稳，然后驱动兆欧表，转速均匀，保持每分钟120转的速度，待表针读书静止时可以读取绝缘电阻数值并记录。

测量出来的绝缘电阻应不小于10兆欧。

4.1.3、测量注意事项1）测量绝缘电阻时，必须等到指针稳定后才可读数，一般来说，读取一分钟时的指针示数是较为科学的。

2）停止测量时，应先断开测试线，然后停止驱动兆欧表，这样可以避免试品感应电压的反冲击损坏仪表。

3）当测量环境湿度较大或者表面泄漏电流较大时，可以采用屏蔽法，用铁丝将试品的绝缘伞裙紧紧一道至三道，然后引至兆欧表的G端子。

同时可以用干燥的棉布擦拭试品的表面，保持干燥清洁，减少表面泄漏。

4）二次回路绝缘电阻测试时，应尽量观察兆欧表的指针偏转情况，避免在发生击穿及闪络现象时扩大击穿面。

5）由于断路器构造的原因，无法测量其绝缘拉杆绝缘电阻的情况下，可通过测量其动触头对地的绝缘电阻来旁证其绝缘的可靠性。

6）测试完毕后，应采用放电棒将测试带电部位充分放电，以保证下步测试的正确性及后期工作的安全性。

6.3 高压试验作业指导书6.3.1结构由封面、范围、引用文件、试验准备、试验程序、试验总结、指导书执行情况评估和附录八项内容组成。

6.3.2内容及格式6。

3.2。

1封面a）内容由试验名称、编号、编制人及时间、审核人及时间、批准人及时间、试验负责人、试验工期、编写单位八项内容组成。

1）试验名称包含：试验地点、设备的电压等级、编号和试验的性质.如：“×××变电站×××kV×××线×××断路器大修试验指导书”。

2）编号应具有唯一性和可追溯性，便于查找。

可采用企业标准编号，Q/×××，位于封面的右上角。

3）编制人及时间负责作业指导书的编写.在指导书编写人一栏内签名，并注明编制时间。

4）审核人及时间负责作业指导书的审批，对编写的正确性负责。

在指导书审批人一栏内签名，并注明审核时间.5）批准人及时间作业指导书执行的许可人.在指导书批准人一栏内签名，并注明批准时间。

6）试验负责人组织执行作业指导书，对试验的安全准确负责.在指导书试验负责人一栏内签名。

7）试验工期现场作业具体工作时间.8）编制部门指作业指导书的具体编写单位。

b）格式6.3。

2.2范围对作业指导书的应用范围做出具体的规定。

如：本作业指导书针对×××变电站×××kV××线×××断路器大修试验工作，仅适用于该断路器的大修试验工作.6。

3.2.3引用文件明确编写作业指导书所引用的法规、规程、标准、设备说明书及企业管理规定和文件（按标准格式列出)。

6。

3.2.4试验前准备6。

3。

2.4.1准备工作安排a）内容1)明确作业项目、确定作业人员并组织学习作业指导书.2）明确准备检修所需仪器仪表的时间和要求；3)核定工作票的时间和要求;b）格式6。

高压开关柜预防性试验作业指导书编制时间：2023年十月二十日序号安全措施内容1 2试验应填写变电第一种工作票工作开头前工作票许可人和工作票负责人共同确认现场所做安全措施是否完备、符合现场实际状况序号规程标准内容1《沟通无间隔金属氧化物避雷器》GB11032-20232 3《电气装置安装工程电气设备交接试验标准》GB50150-2023 《预防性试验作业指导书》〔35kV 分册〕4《电力设备预防性试验规程》DL/T 596—19965《电业安全工作规程〔电力线路局部〕》DL409-19916《现场绝缘试验实施导则第 4 局部:沟通耐压试验》DL/T 474.4-2023 7《现场绝缘试验实施导则第 5 局部:避雷器试验》DL/T 474.5-20238《带电设备红外诊断应用标准》DL/T 664-20239《电力设备预防性试验规程》Q/CSG 1 0007-202310 《高压开关柜作业指导书》11 历次预防性试验报告序号1 2 3 4 5试验工程内容导电回路电阻试验绝缘电阻试验避雷器直流1mA电压U1mA及0.75U1mA下的泄漏电流试验沟通耐压试验红外测温试验高压开关柜预防性试验作业指导书一、适用范围工作。

二、参考资料及标准标准三、试验工程:四、安全及预控措施1．安全措施：序号1 工作内容试验前预备危急点把有故障的试验设备带预控措施工作前应检查试验设备是否齐备、序号安全措施内容试验负责人应由有阅历的人员担当，试验开头前，试验负责人应对全体试验人员具体交3代试验中的安全留意事项；明确站内带电设备范围，做好安全隔离措施，与带电局部保持足够的安全距离4试验用的接地线应有牢靠的接地点，试验设备及被试设备需接地的端子应牢靠接地5试验时用的放电地线的接地端应牢靠接地，绝缘手套、绝缘鞋应穿好6临时电源要有安全保护措施，带电局部不得暴露7试验引线应尽量缩短，必要时用绝缘物支撑结实8试验人员进入试验场地必需配戴安全帽；高空作业时必需使用安全带试验现场需设置警示带、围栏，并在警示带或围栏上向外悬挂“止步，高压危急”，“禁9止入内，高压危急”等标示牌，并派人看管，被试设备两端不在同一点时，另一端还应设置警示带、围栏、标示牌，派人看管试验前应将被试设备与其它设备的连接断开，并留有足够的安全距离；与被试设备相邻10的其他设备应牢靠接地11 为保证人身和设备安全，在进展绝缘电阻测量后应对试品充分放电。

高压开关柜试验作业导目录1适用范围........................................ 1...1.1电压等级 .................................... 1...1.2电气类别 .................................... 1... 2编写依据........................................ 1... 3作业流程图......................................2... 4安全风险辨析与预控.............................. 2... 5作业内容........................................ 4...5.1 作业前施工条件 .............................. 4..5.2施工准备 .................................... 4...5.3主要作业内容 ................................6..5.4质量检验 ................................... 1..6.1适用范围1.1 电压等级35kV 及以下配网工程1.2 电气类别适用于10kV 配网工程高压开关柜交接试验2编写依据表2-1 编写依据3 作业流程图图 3-1 作业流程图4 安全风险辨析与预控表4-1 工作前安全风险辨析及预控措施表序号 安全风险预控措施检查结 果1试验设备缺 检查试验设备是否齐备、完好， 是否在有效期内请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任施工单位检查人： 日期：注：对存在风险且控制措施完善填写“√” ，存在风险而控制措施未完善填写“×”，不存在风险则填写“―” ，未检查项空白。

高压试验作业指导书（企业标准编号）工程名称：施工周期：目录1施工准备阶段 ............................................ 错误！未指定书签。

1.1人员组织 ....................................................................................... 错误！未指定书签。

1.2准备工作 ....................................................................................... 错误！未指定书签。

1.3技术交底 ....................................................................................... 错误！未指定书签。

2施工阶段............................................................................................ 错误！未指定书签。

2.1作业（或每个工作日）开工 ....................................................... 错误！未指定书签。

2.2试验电源的使用 ........................................................................... 错误！未指定书签。

2.3施工步骤、方法及标准 ............................................................... 错误！未指定书签。

500kV变压器试验 .................................. 错误！未指定书签。

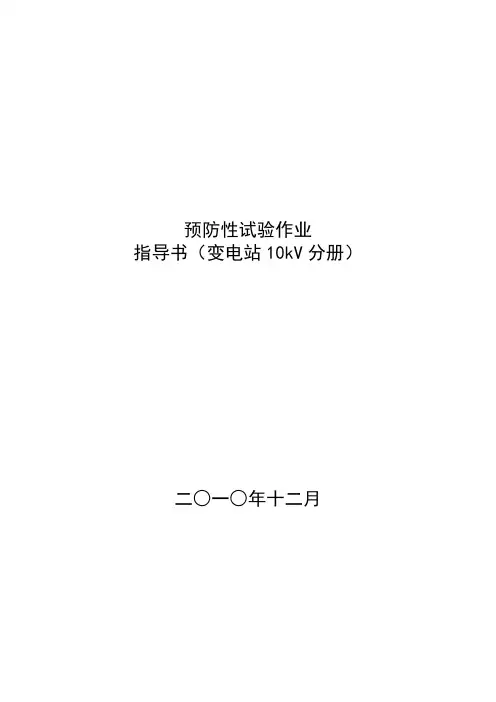

预防性试验作业指导书（变电站10kV分册）二○一○年十二月前言预防性试验是为了发现运行中设备的隐患，预防发生事故或设备损坏，对设备进行的检查、试验或监测。

预防性试验是电力设备运行和维护工作中一个重要环节，是保证电力设备安全运行的有效手段之一。

为了强化一次设备定期预防性试验工作，规范预防性试验现场作业，广西水利电业集团有限公司组织编制预防性试验标准化作业指导书，指导基层班组开展预防性试验工作。

本作业指导书系参照国家标准、行业标准、国家电网标准及相关的技术规范、规定编写，涵盖所有一次设备的相关试验项目，规范相应的试验方法和程序、规范试验仪器和设备。

本作业指导书对变电站10kV设备（包括变低/母联开关间隔、站用变压器间隔、电压互感器间隔、电容器组间隔、出线开关间隔）周期性的预防性试验（电气部分）工作的操作步骤、技术要点、安全注意事项、危险点分析等方面内容进行了详细的规范，用于指导变电站10kV设备的预防性试验工作。

目录10kV变低/母联开关间隔预防性试验（电气部分）作业指导书 (1)10kV站用变压器间隔预防性试验（电气部分）作业指导书 (20)10kV电压互感器间隔预防性试验（电气部分）作业指导书 (47)10kV电容器组间隔预防性试验（电气部分）作业指导书 (66)10kV出线开关间隔预防性试验（电气部分）作业指导书 (97)10kV变低/母联开关间隔预防性试验（电气部分）作业指导书10kV变低/母联开关间隔预防性试验（电气部分）作业指导书1范围本作业指导书适用于10kV变低/母联开关（包括真空断路器、干式电流互感器、橡塑电缆、干式电压互感器）周期性的预防性试验（电气部分）工作。

2规范性引用文件GB3906—2006 3.6kV～40.5kV交流金属封闭开关设备和控制设备GB50150—2006电气装置安装工程电气设备交接试验标准DL/T 474.4-2006现场绝缘试验实施导则第4部分:交流耐压试验国家电网安监[2009]664号《电力安全工作规程》（发电厂及变电站电气部分）DL/T 596—1996电力设备预防性试验规程广西水利电业集团有限公司“两票”管理规定（试行）3支持文件开关柜（包括真空断路器、干式电流互感器、橡塑电缆、干式电压互感器）使用说明书开关柜（包括真空断路器、干式电流互感器、橡塑电缆、干式电压互感器）出厂试验报告开关柜（包括真空断路器、干式电流互感器、橡塑电缆、干式电压互感器）交接试验报告历次预防性试验报告4 安全及预控措施4.1 安全措施4.1.1试验应填写变电第一种工作票。

变压器高压试验标准作业指导书一、引言变压器高压试验是对变压器的绝缘性能进行检测的重要环节，用于验证变压器的安全可靠性。

本标准作业指导书旨在规范变压器高压试验的操作流程和要求，确保测试结果的准确性和可靠性。

二、术语和定义1. 变压器：将电能从一电压等级传输到另一电压等级的电气设备。

2. 高压试验：对变压器进行额定电压以上的电气测试。

3. 绝缘电阻：指变压器绝缘部分的电阻值。

4. 绝缘电阻测试仪器：用于测量变压器绝缘电阻的设备。

三、设备和材料1. 变压器高压试验仪器：包括高压发生器、绝缘电阻测试仪器等。

2. 绝缘测试电源：提供高压试验所需的电源。

3. 安全防护设备：包括绝缘手套、绝缘靴、绝缘帽等。

四、测试前准备1. 检查变压器：确保变压器外观无损坏，绝缘部分无渗漏现象。

2. 检查测试仪器：确认测试仪器工作正常，校准日期有效。

3. 准备电源：连接绝缘测试电源，确保电源电压稳定。

4. 安装安全防护设备：佩戴绝缘手套、绝缘靴、绝缘帽等。

五、测试操作流程1. 连接测试仪器：将高压试验仪器与变压器绝缘部分连接，确保连接牢固。

2. 设置测试参数：根据变压器的额定电压和绝缘电阻要求，设置测试仪器的电压和时间参数。

3. 开始测试：启动测试仪器，开始进行高压试验。

4. 监测测试过程：在测试过程中，实时监测测试仪器的显示数值，确保测试过程正常进行。

5. 记录测试结果：记录测试仪器显示的绝缘电阻数值，并记录测试时间。

6. 停止测试：测试时间到达设定值后，停止测试仪器的工作。

7. 断开连接：断开测试仪器与变压器的连接，确保安全。

8. 处理测试结果：根据测试结果判断变压器的绝缘性能是否合格。

六、测试注意事项1. 安全第一：在进行高压试验时，必须佩戴好安全防护设备，确保人身安全。

2. 严格按照操作流程进行：按照标准的操作流程进行测试，确保测试结果准确可靠。

3. 注意测试环境：测试环境应保持干燥、无尘、无其他电气干扰。

4. 防止过压过流：测试时要根据变压器的额定电压设置合适的测试电压，避免过压过流。

220KV SF6断路器高压试验作业指导书
编写：年月日审核：年月日批准：年月日作业负责人：
作业时间：年月日分至年月日分
小浪底水力发电厂发电维护分厂
1 试验前准备
1.1 准备工作安排
1.2 作业人员要求和到位人员监督1.
2.1 人员要求
1.2.2 到位人员监督项目
1.4 危险点分析及防范措施
1.5 安全注意事项
1.6 人员分工：
1.7召开班前会
2 现场试验准备阶段
3 现场试验阶段
4 现场结束阶段
4.1 试验工作结束阶段
4.2试验数据分析
4.2.1 设备的铭牌标识
4.2.2 SF6断路器试验记录表格附表1：
附表2：
5 召开班后会
6 作业指导书执行情况评估
小浪底水力发电厂一次室
2010年月日。

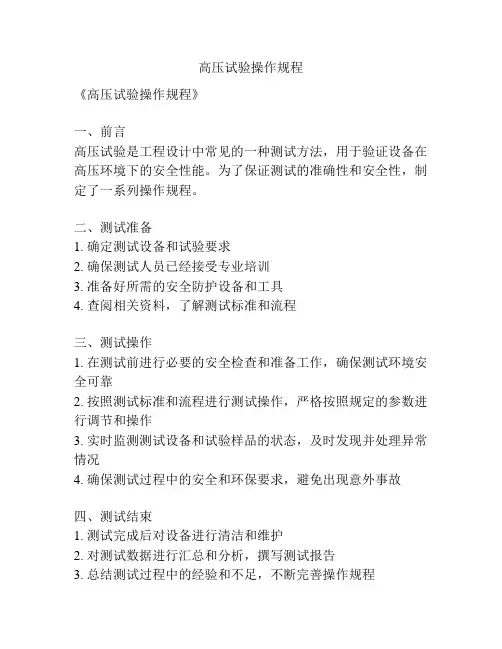

高压试验操作规程
《高压试验操作规程》
一、前言
高压试验是工程设计中常见的一种测试方法，用于验证设备在高压环境下的安全性能。

为了保证测试的准确性和安全性，制定了一系列操作规程。

二、测试准备
1. 确定测试设备和试验要求
2. 确保测试人员已经接受专业培训
3. 准备好所需的安全防护设备和工具
4. 查阅相关资料，了解测试标准和流程
三、测试操作
1. 在测试前进行必要的安全检查和准备工作，确保测试环境安全可靠
2. 按照测试标准和流程进行测试操作，严格按照规定的参数进行调节和操作
3. 实时监测测试设备和试验样品的状态，及时发现并处理异常情况
4. 确保测试过程中的安全和环保要求，避免出现意外事故
四、测试结束
1. 测试完成后对设备进行清洁和维护
2. 对测试数据进行汇总和分析，撰写测试报告
3. 总结测试过程中的经验和不足，不断完善操作规程
五、安全注意事项
1. 严格按照规程操作，切勿擅自更改测试参数或流程
2. 在测试过程中保持高度警惕，及时处理可能出现的安全隐患
3. 对测试人员进行定期的安全培训和考核，确保其具备必要的安全意识和操作能力
4. 在测试现场设置安全警示标识，保证测试环境的安全性
六、结语
《高压试验操作规程》是确保高压试验工作安全有效进行的重要文件，相关人员应严格遵守并不断完善规程，以确保测试工作的顺利进行和结果的准确可靠。

高压电缆试验作业指导书1. 引言本文档旨在提供高压电缆试验的操作指导，内容包括试验前的准备工作、试验过程中的注意事项以及试验完成后的处理。

通过本文档，操作人员可以正确、安全地进行高压电缆试验，确保试验结果的准确性和可靠性。

在进行高压电缆试验之前，需要完成以下准备工作：2.1 试验设备和工具的准备确认试验所需的设备和工具已准备就绪，包括高压发生器、电缆夹具、连接线缆等。

检查设备的工作状态并确保其安全可靠。

选择一个合适的试验环境，确保试验场所通风良好、无易燃物质，避免试验过程中出现危险情况。

2.3 试验样本准备根据试验要求，准备待测的高压电缆样本。

确保样本的完整性和无损坏情况。

2.4 安全措施在进行高压电缆试验时，必须遵守相关的安全规定和操作规程。

在试验过程中，应佩戴防护用具，确保人员的安全。

同时，应避免试验设备的过载和短路情况，以防止意外事故的发生。

3. 试验过程在进行高压电缆试验时，需要按照以下步骤进行操作：3.1 连接试验设备将高压发生器正确连接到待测电缆的两端，使用合适的连接线缆和电缆夹具进行连接。

确保连接的牢固和正确。

3.2 设置试验参数根据试验要求，设置高压发生器的输出电压和试验时间等参数。

确保参数的准确性和合适性。

3.3 开始试验启动高压发生器，开始对待测电缆进行高压试验。

在试验过程中，实时监测试验参数和待测电缆的情况，记录试验数据。

3.4 停止试验根据试验时间或试验结果判断，合适的时机停止试验。

同时关闭高压发生器并切断待测电缆的连接。

3.5 试验记录和数据处理将试验过程中的数据记录下来，并进行必要的数据处理。

根据试验要求，生成试验报告或其他相关文档。

4. 试验后处理在完成高压电缆试验后，需要进行相应的处理工作：将试验设备进行清理，保持设备的整洁和良好的工作状态。

4.2 数据存档将试验记录和数据进行存档，确保数据的安全和可靠。

根据需要，将试验数据进行备份。

如果在试验过程中发现设备故障或其他问题，需要及时进行处理。

高压电动机试验作业指导书1. 危害辨识1.1 误入其它带电回路而被电击；1.2 误碰周围配电柜断路器控制元件（或分闸机构）,引起该回路跳闸；1.3 电缆高压试验时，现场电缆头防护不当（或监护不到位）引起人体电击。

1.4 直流、交流耐压试验时操作失误，导致电机绝缘击穿。

2. 准备阶段2.1 物资：高压验电器一个、安全警示牌2块、遮挡线10米（必要时）。

2.2 工具：高压绝缘电阻表一块、直流耐压设备一套、交流耐压设备一套（必要时）、直流电阻测试仪（或QJ44电桥）一台、电源盘一个、接地线10米、电工工具一套。

2.3 人员：2名（其中至少1名熟练的校验人员）。

2.4 作业前的联系工作：联系总降值班班长，办理《高压设备停电校验操作票》；2.5方案：根据以上内容制定详细的试验方案；2.6 安全学习：根据试验方案，组织参与试验的人员进行安全学习。

3. 实施阶段3.1 验电，确认本电机高配电柜已可靠停电；3.2 拆除避雷器（或过电压吸收器）；3.3 拆除电机侧的高压电缆头（电机和电缆需做分体试验时）；3.4 按《电机、开关柜试验报告》要求，逐项作以下试验：3.4.1 测电机的三相直流电阻,必要时分相测试；3.4.2 测电机的绝缘电阻（或吸收比）,必要时分相测试；3.4.3 测电机的直流泄漏, 必要时分相测试；3.4.4 电机交流耐压试验, 必要时分相测试；3.5 电缆试验：3.5.1 拆除高压柜内的接地线；3.5.2 分别测电缆各相对地及屏蔽层的绝缘电阻（或吸收比）；3.5.3 拆除各相电缆的接地线并将其悬空，分别测各根电缆（对多根电缆）屏蔽层对芯线及地的绝缘电阻；3.5.4 分别测电缆各相对地及屏蔽层的直流泄漏；3.6 分析试验结果，若结果合格，则进行以下二项：3.6.1恢复主回路接线；3.6.2通知总降值班班长，本次试验已经完成,本电机可以投入运行。

否则, 进行以下二项：3.6.3通知相关人员进行详细检查、维修；3.6.4重复进行相关项目试验，直至合格（对于以上试验中部分指标不合格、经详细分析为非严重故障的，请示相关领导后，可以适当放宽要求）。

附件2：现场标准化作业指导书范本(高压试验专业)河北省电力公司石家庄培训中心2009年7月前言为统一公司系统现场标准化作业的开展形式，规范现场标准化作业指导书（卡）的编制格式，提高现场标准化作业指导书（卡）的可操作性，全面推进现场标准化作业，促进安全生产的可控、在控、能控，进一步夯实公司系统的安全生产基础，公司组织生产一线人员，在省公司《河北省电力公司现场标准化作业指导书（卡）范本（试行）》的基础上，编制了这套《现场标准化作业指导书（卡）范本》。

该范本按专业共分为七部分，分别是变电检修、试验（书、卡分开）、变电运行、线路、继电保护、自动化和通信，基本涵盖了上述七个专业的主要作业。

根据现场作业的特点，各专业均包括作业指导书和作业指导卡两部分。

本册为高压试验专业作业指导书，共包括作业指导书26个。

本范本第一版为2006年编制，2008年9月，依据《国家电网公司输变电设备状态检修工作验收细则（第二版）》的相关要求进行了修订。

关于现场标准化作业指导书（卡）的使用，遵照《沧州供电公司现场标准化作业管理办法》执行。

目录油浸变压器例行试验作业指导书 (3)干式变压器例行试验作业指导书 (12)油浸串联电抗器（消弧线圈）例行试验作业指导书 (18)干式电抗器及消弧线圈例行试验作业指导书 (24)组合电器（G I S）例行试验作业指导书 (29)S F6断路器例行试验作业指导书 (37)真空断路器例行试验作业指导书 (46)油浸电流互感器例行试验作业指导书 (54)干式电流互感器例行试验作业指导书 (60)油浸电磁式电压互感器例行试验作业指导书 (66)干式电磁式电压互感器例行试验作业指导书 (71)放电线圈例行试验作业指导书 (75)电容式电压互感器例行试验作业指导书 (79)高压并联电容器例行试验作业指导书 (86)耦合电容器例行试验作业指导书 (91)集合电容器例行试验作业指导书 (96)金属氧化物避雷器例行试验作业指导书 (101)油纸绝缘电力电缆例行试验作业指导书 (107)橡塑电缆电力电缆例行试验作业指导书 (112)交叉互联系统电缆例行试验作业指导书 (118)母线例行试验指导书 (123)接地网例行试验指导书 (128)绝缘用具例行试验指导书 (137)安全用具例行试验指导书 (143)红外热成像测试指导书 (148)支柱绝缘子试验作业指导书 (152)油浸变压器例行试验作业指导书1 适用范围本作业指导书适用于河北省电力公司石家庄培训中心35 kV及以上的油浸式变压器，规定了变压器例行电气试验的引用标准、仪器设备要求、试验人员资质要求和职责、作业程序、试验结果判断方法和试验注意事项等。

8 号机发电机励磁变及高压侧 CT 试验作业指导书1范围本作业指导书规定了励磁变及CT的专用术语、引用标准、试验人员资质要求和职责、作业程序、试验结果推断和试验留意事项。

适用于电力生产、基建、试验争论单位在励磁变的交接验收、预防性试验、检修过程中应用。

制定本指导书的目的是在检查励磁变及CT的制造与安装质量以及检查运行中的励磁变的安全状况过程中标准操作、保证试验结果的准确性，为设备运行、监视、检修供给依据。

2本指导书涉及的资料和图纸以下文件中的条款通过本标准的引用而成为本标准的条款。

但凡注日期的引用文件，其随后全部的修改单或均不适用于本标准，然而，鼓舞依据本标准达成协议的各方争论是否可使用这些文件的最版本。

但凡不注日期的引用文件，其最版本适用于本标准。

GB50150—2023《电气装置安装工程电气设备交接试验标准》《电力设备交接和预防性试验规程》中国大唐2023版《高压电气设备试验方法》〔西南电业治理局试验争论所〕水利电力出版社《电业安全工作规程〔发电厂和变电所电气局部〕》《电力工业技术监视标准汇编》电气绝缘分册厂家及设计院相关技术资料3安全措施3.1严格执行《电业安全工作规程》。

3.2所检修设备电源必需断开并与运行人员确认。

3.3检修前确定要留意不得走错间隔，认真核对设备标识，工作人员相互提示，工作地点装设遮栏，作业间隔悬挂安全措施标示牌。

3.4使用经检验合格的电开工器具，电源接引要使用漏电保护器，防止电开工器具伤人。

3.5工作前要验明所检修设备无电压，防止人身触电。

3.6为保证人身和设备安全，要求必需在试验设备四周设围栏并有专人监护。

负责升压的人要随时留意四周的状况，一旦觉察特别应马上断开电源停顿试验，查明缘由并排解前方可连续试验。

3.7接地线应结实牢靠，且两点接地。

3.8留意对试验完毕的设备必需充分放电。

与带电部位或设备保持安全距离。

3.9监视工作班成员正确使用工器具，清点全部专用工具齐全，防止野蛮作业造成工器具损坏、设备损坏。

高压测试作业指导书：一、引言高压测试是一种常用的工程测试方法，用于测试电力设备或电路的绝缘性能和耐受能力。

在进行高压测试时，需要特别注意安全规范和操作流程，以确保测试过程的安全有效。

本指导书将从测试前准备、仪器设备选用、操作步骤和测试结果分析等方面，详细介绍高压测试的作业流程及注意事项。

二、测试前准备1. 确定测试对象：根据具体测试的需要，确定要测试的电力设备或电路。

2. 安全评估：进行安全评估，评估测试所涉及的电压、电流和功率等参数，判断其对人身安全和设备安全的风险。

根据评估结果，制定相应的安全防护措施。

3. 选择测试仪器：根据测试对象的特点和测试要求，选择合适的测试仪器。

测试仪器应符合相关国家标准，并具备合格证书。

4. 检查仪器设备：在进行测试前，应检查测试仪器的状态和使用情况，确保仪器正常工作。

如发现异常，应及时进行维修或更换。

5. 安装测试设备：根据测试对象的特点和测试要求，安装好测试设备。

确保测试设备与电源、地线等连接正确，并接地良好。

6. 准备测试记录表：准备好相应的测试记录表，用于记录测试过程和测试结果。

三、操作步骤1. 现场清理：在进行测试前，应对测试现场进行清理，将有可能影响测试的杂物和障碍物清除。

确保测试现场的环境整洁、无尘和通风良好。

2. 连接测试设备：根据测试对象的特点和测试要求，将测试设备与测试对象进行连接。

连接过程中，应注意连接线的长度和绝缘性能，确保连接稳定可靠。

3. 设置测试参数：根据测试要求，设置好测试仪器的参数。

包括测试电压、测试时间、测试方式等。

参数设置应根据具体情况和要求进行，确保测试结果的准确性。

4. 开始测试：确认测试设备和测试对象的连接正确，进行测试前的安全检查。

然后，按照设定的测试参数，启动测试设备进行测试。

测试过程中，应密切观察测试指示器和仪器显示，确保测试过程安全有效。

5. 记录测试数据：在测试过程中，及时记录测试数据，包括测试电压、测试时间、测试结果等。

高压真空断路器常规试验及检查作业指导书1范围本作业指导书适用于真空断路器试验作业，包括交接验收试验、预防性试验、大修后试验项目的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。

该试验的目的是判定真空断路器的状况，能否投人使用或继续使用。

制定本指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。

2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本作业指导书。

GB1984交流高压断路器JB3855 3.6-40.5kV户内交流高压真空断路器GB50150电气装置安装工程电气设备交接试验标准3安全措施为保证人身和设备安全，在进行绝缘电阻测量后应对试品充分放电；进行交流耐压试验等高压试验时，要求必须在试验设备周围设围栏并有专人监护，负责升压的人要随时注意周围的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方可继续试验。

4工作程序4.1试验项目真空断路器试验包括以下试验项目：a) 真空断路器整体和断口间绝缘电阻；b) 导电回路电阻；c）合、分闸时间及同期性及合闸弹跳时间；d）合分闸速度及分闸反弹幅值；e）灭弧室的触头开距及超行程；f）合闸接触器及合、分闸电磁铁的最低动作电压；g) 路器主回路对地、断口间及相间交流耐压。

4.2试验方法及主要设备要求4.2.1真空断路器整体和断口间绝缘电阻4.2.1.1使用仪器测量真空断路器整体和断口间绝缘电阻使用2500V兆欧表。

4.2.1.2试验结果判断依据a) 对整体绝缘电阻参照制造厂规定或自行规定。

b) 断口和有机物制成的提升杆的绝缘电阻（MΩ）不应低于表1数值（20℃时）。

4.2.1.3注意事项试验时应记录环境温度。
