新旧图集规范对比(完善稿)

新老规范变化（二）基本构造变化1、混凝土保护层：图中1号箍筋的计算公式（按外皮计算）：老规范：L=2 (b+h) -8bhc+2×1.9d+2max(10d,75) +8d新规范：L=2 (b+h) -8bhc+2×1.9d+2max(10d,75)2、钢筋锚固：新规范中增加了基本锚固lab的计算方式:lab=a*fy/ft*d但其中ft（混凝土轴心抗拉强度设计值）取值改为“当混凝土强度等级高于C60时，按C60取值”以适应混凝土强度的提高。

设计锚固长度为基本锚固长度乘锚固长度修正系数ζa的数值，以反映锚固条件的影响：la=ζa*lab其中，la不应小于200mm，锚固长度修正系数ζa，对普通钢筋按规范第8.3.2条的规定取用，当多于一项时，可按连乘计算，但不应小于0.6；对预应力筋，可取1.0.3、筋端弯钩和机械锚固：新规范对钢筋弯钩和机械锚固的形式和技术要求做了更详细的规定，如下表：4、钢筋的连接：不宜采用绑扎搭接接头的规定改为：受拉钢筋直径不宜大于25mm，受压钢筋直径不宜大于28mm。

钢筋机械连接区段的长度为35d，d改为连接钢筋的较小直径。

纵向受拉钢筋绑扎搭接接头的搭接长度不应小于300mm。

《混凝土结构设计规范》GB 50010-2010（新规范）VS混凝土结构设计规范》GB 50010-2002（老规范）一、材料变化：1、混凝土强度等级逐步提升4.1.2 素混凝土结构的混凝土强度等级不应低于C15；钢筋混凝土结构的混凝土强度等级不应低于C2 0；采用强度级别400MPa及以上的钢筋时，混凝土强度等级不应低于C25。

承受重复荷载的钢筋混凝土构件，混凝土强度等级不应低于C30。

预应力混凝土结构的混凝土强度等级不宜低于C40，且不应低于C30。

2、钢筋高强-高性能发展趋势普通钢筋：淘汰低强235Mpa钢筋，以300Mpa光圆钢筋替代；增加高强500Mpa钢筋；限制并准备淘汰335Mpa钢筋；最终形成300、400、500Mpa的强度梯次，与国际接轨。

新老图集区别前言现在我把对新旧图集学习的理解，体会及对新旧图集不同之处说一说，仅供同志们参考。

一：平法的三大特点，必须掌握和牢记1一个共同点是：一个锚固长，就达到锚固要求了。

支座的长度不同，能直锚时，最好直锚；当不能直锚时，而改用弯锚。

而平直段必须顶到外筋的里皮，再弯折，其长度最长不超15d。

不同构件不同位置，要求的锚固长及形式均不同，请牢记。

2.贯通筋，因钢筋出厂长度有规定，就出现接头问题。

接头方式有三种：1.搭接2.机接3.焊接。

第三种方式尽量不要采用，接头的位置，梁板墙柱，均不相同，但是要遵循一个原理，那就是正负弯距最小的地方。

3.关于接头面积百分率的要求一般≤50%。

只有剪力墙竖向分布筋可以100%搭接。

（一二级抗震底部加强区除外）二：关于框柱的连接方法及要求1：新旧框柱连接方法及要求基本相同，不同之处：新图集的1/3Hn加密区，改到一层楼板面上，而基础顶上加密区为1/6Hn。

2：墙柱新旧区别很大，大家都知道旧的从楼板起1.2LaE搭接长。

而新的，从楼板提起500mm，躲开受力最大的地段，开始搭接或机接，接头方法，同KZ。

三：楼板1：旧的以轴跨为基数，新的以净跨为基数。

2四：柱和墙插筋在基础主梁中锚固构造1：旧图集：墙和柱筋底部弯钩长和锚固深度hj成反比，但最小不能小于150mm，详见04G101-332页右下角表。

2：新图集，墙筋hj>LaE(La)时，墙筋弯钩6d，hj≤LaE(La)时弯钩15d。

详见11G101-358页柱筋hj>LaE(La)时，柱筋弯钩6d≥150，hj≤LaE(La)，时弯钩15d。

详见11G101-359页3：柱筋和墙筋，在基础中，当保护层≤5d时（含梁）柱锚固区加横向箍筋（非复合筋），而墙的钢筋在锚固区中要加横向钢筋，其直径和间距详见11G101-358、59页。

五：关于受拉钢筋，锚固长的规定众所周知，旧图集，非抗震锚固长La和抗震锚固长LaE，分别列两个表，查表而得出锚固长。

汇总03G101-1图集与11G101-1图集之100处不同现简要汇总03G101-1图集及04G101-4图集（以下简称老图集）与1 1G101-1图集（以下简称新图集）之间的区别，合计100项！1、旧的图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。

2、老图集一共有六本，新图集整合为三本。

3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。

4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。

5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。

6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。

7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。

8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。

9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐T Y和悬挑阴角附加筋Cis。

10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。

11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。

12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。

13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。

14、老图集机械锚固有3种形式，新图集增加至6种。

15、老图集没有并筋构造，新图集增加并筋构造。

16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。

17、老图集基础顶面与嵌固部位详图一起表达未有划分，新图集分别表示且当基础顶面与嵌固部位不在同一位置时，基础顶面以上柱纵筋非连接区由大于等于Hn/3修改为大于等于Hn/6且大于等于Hc且大于等于500，并规定设计应注明嵌固部位所在位置。

汇总03G101-1图集与11G101-1图集之100处不同现简要汇总03G101-1图集及04G101-4图集（以下简称老图集）与11G101-1图集（以下简称新图集）之间的区别，合计100项，仅作为抛砖引玉、释疑解惑之用，时间匆忙，如有不当及错误，望指正。

转帖或复制本帖请注明出处。

1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。

2、老图集一共有六本，新图集整合为三本。

3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。

4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。

5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。

6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。

7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。

8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。

9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY 和悬挑阴角附加筋Cis。

10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。

11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。

12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。

13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。

14、老图集机械锚固有3种形式，新图集增加至6种。

15、老图集没有并筋构造，新图集增加并筋构造。

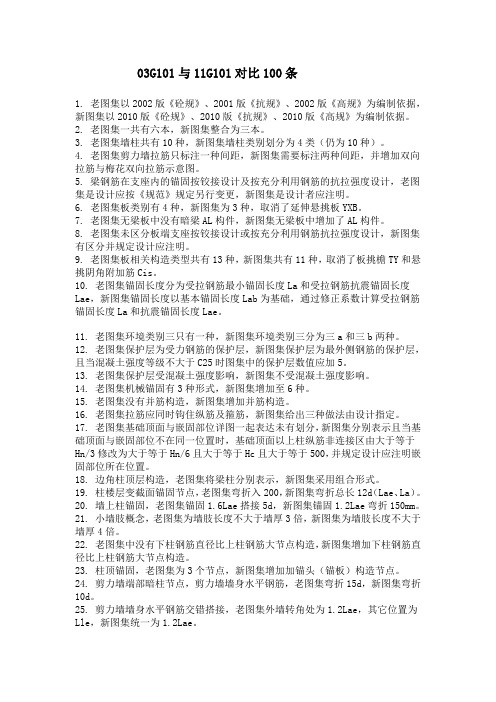

03G101与11G101对比100条1. 老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。

2. 老图集一共有六本，新图集整合为三本。

3. 老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。

4. 老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。

5. 梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。

6. 老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。

7. 老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。

8. 老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。

9. 老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。

10. 老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。

11. 老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。

12. 老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。

13. 老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。

14. 老图集机械锚固有3种形式，新图集增加至6种。

15. 老图集没有并筋构造，新图集增加并筋构造。

16. 老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。

17. 老图集基础顶面与嵌固部位详图一起表达未有划分，新图集分别表示且当基础顶面与嵌固部位不在同一位置时，基础顶面以上柱纵筋非连接区由大于等于Hn/3修改为大于等于Hn/6且大于等于Hc且大于等于500，并规定设计应注明嵌固部位所在位置。

汇总03G101-1图集与11G101-1图集之100处不同现简要汇总03G101-1图集及04G101-4图集（以下简称老图集）与11G101-1图集（以下简称新图集）之间的区别，合计100项，仅作为抛砖引玉、释疑解惑之用，时间匆忙，如有不当及错误，望指正。

转帖或复制本帖请注明出处。

1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。

2、老图集一共有六本，新图集整合为三本。

3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。

4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。

5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。

6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。

7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。

8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。

9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY 和悬挑阴角附加筋Cis。

10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。

11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。

12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。

13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。

14、老图集机械锚固有3种形式，新图集增加至6种。

15、老图集没有并筋构造，新图集增加并筋构造。

新旧规范、图集对比解读目录第一章前言 (3)第二章基本规定 (3)第三章柱 (9)第四章剪力墙 (17)第五章梁 (29)第六章板 (37)第一章前言中华人民共和国住房和城乡建设部通知新的规范及执行日期如下：新的规范、图集较原来的规范、图集有较大的变化，其中新图集由03G101系列6本变为11G101系列3本图集。

新规范、图集在材料、基本构造、构件节点构造等方面有较大改动，对今后建筑设计、施工管理、预决算等都有较大影响。

本文就以上新规范、图集的内容与原来的规范、图集进行简要对比，解读。

第二章基本规定一、材料变化(一)混凝土1.旧规范钢筋混凝土结构的混凝土强度等级不应低于C15；当采用HRB335级钢筋时，混凝土强度等级不宜低于C20。

当采用HRB400和RRB400时级钢筋以及承受重复荷载的构件，混凝土强度等级不应低于C20。

预应力混凝土结构的混凝土强度等级不应低于C30。

2.新规范素混凝土结构的混凝土强度等级不应低于C15；钢筋混凝土结构的混凝土强度等级不应低于C20；采用强度级别400MPa及以上的钢筋时，混凝土强度等级不应低于C25。

承受重复荷载的钢筋混凝土构件，混凝土强度等级不应低于C30。

预应力混凝土结构的混凝土强度等级不宜低于C40，且不应低于C30。

解读：新规范提高了部分情况下的最低混凝土强度等级，以适应钢筋强度等级的提高，并且今后设计中混凝土强度等级上限提高至C80。

(二)钢筋新规范淘汰低强235MPa钢筋，以300MPa光圆钢筋替代；限制并准备淘汰335MPa钢筋；增加高强500MPa钢筋；最终形成300、400、500MPa的强度梯次，与国际接轨。

对今后结构设计、工程量计算、工程施工等产生重大影响：①对各地标准定额的使用产生影响；②钢筋级别的表示符号变化，所有工程技术人员需要重新记忆，学习和识别；③钢筋强度的变化，对锚固长度的计算产生影响。

新规范实施后的钢筋牌号、符号、强度详见下表。
