_G101系列图集和09G901系列图集的区别

国家建筑标准图集03G101全套是12本：
11G101全套总共是三本即11G101-1、11G101-2和11G101-3替代全套03G101
03G101全套是12本是：
一、03G101-1 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构）
二、03G101-2 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯）
三、04G101-3 混凝土结构施工图平面整体表示方法制图规则和构造详图（筏形基础）
四、04G101-4 混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土楼面与屋面板）
五、08G101-5 混凝土结构施工图平面整体表示方法制图规则和构造详图（箱形基础和地下室结构)
六、06G101-6 混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、桩基承台）
七、08G101-11G101 系列图集施工常见问题答疑图解
八、06G901-1 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙)
九、09G901-2 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)
十、09G901-3 混凝土结构施工钢筋排布规则与构造详图(筏形基础、箱形基础、地下室结构、独立基础、条形基础、桩基承台)
十一、09G901-4 混凝土结构施工钢筋排布规则与构造详图(现浇砼楼面与屋面板)
十二、09G901-5 混凝土结构施工钢筋排布规则与构造详图（现浇混凝土板式楼梯)。

结构专业图集1类制图规则序号图集号图集名称价格备注1 03G102 钢结构设计制图深度和表示方法1302 07G120 工程做法（自重计算）153 SG109-1～4民用建筑工程设计常见问题分析及图示－结构专业（2005年合订本）854 08SG115-1钢结构施工图参数表示方法制图规则和构造详图585 SG111-1～2建筑结构加固施工图设计表示方法建筑结构加固施工图设计深度图样（2008合订本）456 08G118 单层工业厂房设计选用（上、下册）2487 G103～104民用建筑工程结构设计深度图样（2009年合订本）82 代替04G103、05G1048 09SG117-1单层工业厂房设计示例（一）569 11G101-1 混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）69 替代03G101-1、04G101-410 11G101-3 混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）65 替代04G101-3、08G101-5、06G101-611 11G101-2 混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）39 替代03G101-212 11SG102-3钢吊车梁系统设计图平面表示方法和构造详图4713 12SG121-1施工图结构设计总说明（混凝土结构）2914 12G101-4 混凝土结构施工图平面表示方法制图规则和构造详图（剪力墙边缘构件）3815 12G112-1 建筑结构设计常用数据（钢筋混凝土结构、砌体结构、地基基础）58 替代06G112。

16 13SG121-施工图结构设计总说明（多层砌体房屋和底292 部框架砌体房屋）17 13G101-11 G101系列图集施工常见问题答疑图解68 替代08G101-1118 13SG108-1建筑结构设计规范应用图示（地基基础）632类构筑物序号图集号图集名称价格备注1 04G211 砖烟囱96 代替00G211-1~42 05G212 钢筋混凝土烟囱92 代替99SG212-1～43 08SG213-1钢烟囱（自立式30～60m）1353类混凝土构件序号图集号图集名称价格备注1 03G363 多层砖房钢筋混凝土构造柱抗震节点详图16 代替98G3632 04G320 钢筋混凝土基础梁11 代替93G320、93(03)G3203 04G321 钢筋混凝土连系梁10 代替93G321、93(03)G3214 04G325 吊车轨道联结及车挡（适用于混凝土结构）16 代替95G3255 04G337 吊车梁走道板15 代替95G3376 04G361 预制钢筋混凝土方桩13 代替97G3617 04G362 钢筋混凝土结构预埋件36 代替91SG3628 04SG307 现浇钢筋混凝土板式楼梯229 04SG309 钢筋焊接网混凝土楼板与剪力墙构造详图2310 04SG330 混凝土结构剪力墙边缘构件和框架柱构造钢筋选用2511 05G335 单层工业厂房钢筋混凝土柱46 代替95G335-1~312 05G336 柱间支撑46 代替97G33613 05SG343 现浇混凝土空心楼盖2814 07SG359-5悬挂运输设备轨道（适用于门式刚架轻型房屋钢结构）2715 G323-1～2 钢筋混凝土吊车梁（2004年合订本）29 代替95G323-1～2、95(03)G323-1～216 06SG331-1混凝土异形柱结构构造(一)2017 G359-1～4 悬挂运输设备轨道（2005年合订本）81 代替98G359-1～4和98(04)G359-1～418 04SG308 混凝土后锚固连接构造3319 08SG360 预应力混凝土空心方桩1620 08SG333、08SJ110-2预制混凝土外墙挂板3121 08SG311-2混凝土结构加固构造（地基基础及结构整体加固改造）3722 SG334、SG533抗风柱（2010年合订本）6523 11G329-1 建筑物抗震构造详图（多层和高层钢筋混凝土房屋）47 替代03G329-124 11G329-3 建筑物抗震构造详图（单层工业厂房）48 替代04G329-825 11G329-2 建筑物抗震构造详图（多层砌体房屋和底部框架砌体房屋）59替代04G329-2、04G329-3、04G329-4、04G329-626 11G332 村镇住宅常用结构构件63 替代05SG33227 11G336-2 柱间支撑（柱距7.5米）6828 13G311-1 混凝土结构加固构造95 代替06SG311-129 13SG364 预制清水混凝土看台板2830 G322-1～4 《钢筋混凝土过梁》（2013年合订本）894类预应力混凝土构件序号图集号图集名称价格备注1 04G415-1 预应力混凝土折线形屋架（预应力钢筋为钢绞线跨度18m～30m）63 代替95G415-6~10、95(03)G415-6~102 04G426 6m后张法预应力混凝土吊车梁14 代替95G426、95(03)G4263 05SG408 SP预应力空心板16 代替99ZG4084 06SG429 后张预应力混凝土结构施工图表示方法及构造详图365 G410-1～2 1.5m×6.0m预应力混凝土屋面板（2004年合订本）26 代替92G410-1、3、4和92(03)G410-1、3、46 G414-1～5 预应力混凝土工字形屋面梁（2005年合订本） 85 代替99G414(一)～(五)7 06SG432-1预应力混凝土双T板（坡板宽度2.4m）228 08SG432-3预应力混凝土双T板（坡板宽度3.0m）249 06SG439-1预应力混凝土叠合板（50mm、60mm实心底板）24 代替95G439-3、95(03)G439-310 09SG432-预应力混凝土双T板（平板，宽度2.0m、2.4m、352 3.0m）11 10G409 预应力混凝土管桩28 替代03SG409 5类钢结构、钢与混凝土组合结构序号图集号图集名称价格备注1 01SG519、01(04)SG519多、高层民用建筑钢结构节点构造详图（含2004年局部修改版）39 含光盘2 02SG518-1门式刚架轻型房屋钢结构94.1与02(04)SG518-1配合使用3 04SG518-2门式刚架轻型房屋钢结构（有悬挂吊车）41 未附构件详图4 04SG518-2附构件详图门式刚架轻型房屋钢结构（有悬挂吊车）附:构件详图137 附构件详图5 04SG518-3门式刚架轻型房屋钢结构（有吊车）68 未附构件详图6 04SG518-3附构件详图门式刚架轻型房屋钢结构（有吊车）附:构件详图212 附构件详图7 04SG523 型钢混凝土组合结构构造218 05G511 梯形钢屋架95 代替97G511和97(04)G5119 05G512 钢天窗架47 代替97G512和97(04)G51210 05G513 钢托架24 代替99G513和99(04)G51311 05G514-1 12m实腹式钢吊车梁轻级工作制（A1～A3）Q235钢11005G514-1~4代替00G514-1~5与00(04)G514-1~512 05G514-4 12m实腹式钢吊车梁重级工作制（A6～A7）Q345钢10805G514-1~4代替00G514-1~5与00(04)G514-1~513 05G516 轻型屋面钢天窗架33 代替01SG516、01(04)SG51614 05G517 轻型屋面三角形钢屋架110 代替98G517-1~5、98(04)G517-1~515 05G525 吊车轨道联结及车挡（适用于钢吊车梁）14 代替00G514-6、00(04)G514-616 06SG501 民用建筑钢结构防火构造2317 05SG522 钢与混凝土组合楼（屋）盖结构构造2318 06SG524 钢管混凝土结构构造1919 06SG529-1单层房屋钢结构节点构造详图（工字形截面钢柱柱脚）2420 07SG518-多跨门式刚架轻型房屋钢结构（无吊车）57 可提供与本图集配套使用的门式刚架加工详4 图。

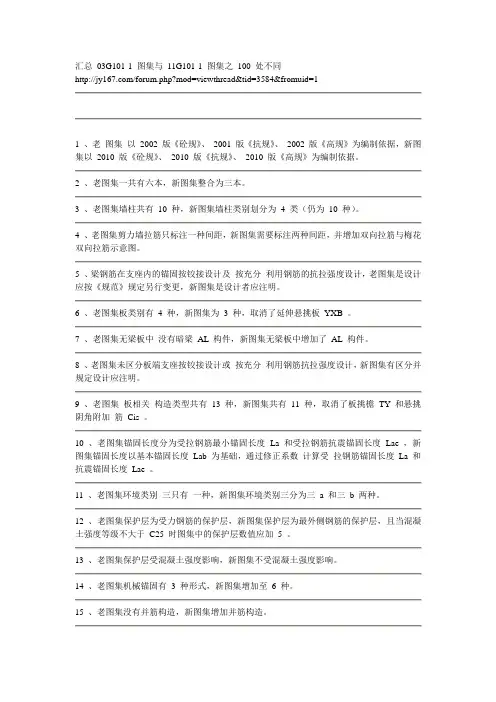

汇总03G101-1 图集与11G101-1 图集之100 处不同/forum.php?mod=viewthread&tid=3584&fromuid=11 、老图集以2002 版《砼规》、2001 版《抗规》、2002 版《高规》为编制依据，新图集以2010 版《砼规》、2010 版《抗规》、2010 版《高规》为编制依据。

2 、老图集一共有六本，新图集整合为三本。

3 、老图集墙柱共有10 种，新图集墙柱类别划分为4 类（仍为10 种）。

4 、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。

5 、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。

6 、老图集板类别有4 种，新图集为3 种，取消了延伸悬挑板YXB 。

7 、老图集无梁板中没有暗梁AL 构件，新图集无梁板中增加了AL 构件。

8 、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。

9 、老图集板相关构造类型共有13 种，新图集共有11 种，取消了板挑檐TY 和悬挑阴角附加筋Cis 。

10 、老图集锚固长度分为受拉钢筋最小锚固长度La 和受拉钢筋抗震锚固长度Lae ，新图集锚固长度以基本锚固长度Lab 为基础，通过修正系数计算受拉钢筋锚固长度La 和抗震锚固长度Lae 。

11 、老图集环境类别三只有一种，新图集环境类别三分为三a 和三b 两种。

12 、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25 时图集中的保护层数值应加5 。

13 、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。

14 、老图集机械锚固有3 种形式，新图集增加至6 种。

15 、老图集没有并筋构造，新图集增加并筋构造。

16 、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。

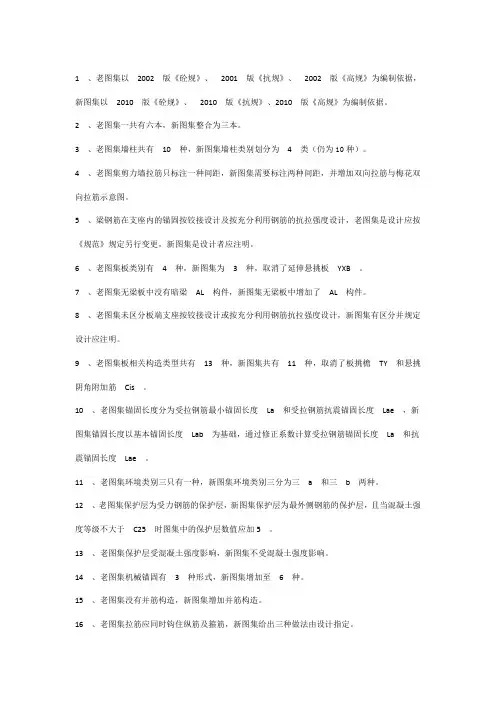

1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。

2、老图集一共有六本，新图集整合为三本。

3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。

4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。

5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。

6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。

7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。

8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。

9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。

10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度La e，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。

11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。

12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。

13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。

14、老图集机械锚固有3种形式，新图集增加至6种。

15、老图集没有并筋构造，新图集增加并筋构造。

16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。

17、老图集基础顶面与嵌固部位详图一起表达未有划分，新图集分别表示且当基础顶面与嵌固部位不在同一位置时，基础顶面以上柱纵筋非连接区由大于等于Hn/3修改为大于等于Hn/6且大于等于Hc且大于等于500，并规定设计应注明嵌固部位所在位置。

钢筋就弯折或者直接从支座拉通，减少弯折插筋、锚固等做法。
柱子变截面纵筋按照 1:6坡度弯折伸上去
第二个原则：受力钢筋不重复设置。 当两构件配筋“重叠”时不重复设置且取大者的原则，例 如对于筏板基础，在外墙下面会设置与筏板同高度的暗梁，暗 梁的纵筋通常小于等于筏板的纵筋，可以直接在暗梁部位用板 筋替代，省掉暗梁纵筋。
平法的系统科学原理为：视全部设计过程与施工过程为一个完整的主 系统，主系统由多个子系统构成：基础结构 、墙柱结构、梁结构、板结 构；各子系统有明确的层次性、关联性、相对完整性。 1、层次性：基础、柱墙、梁、板，均为完整的子系统。 2、关联性：柱墙以基础为支座——柱墙与基础关联 ；梁以柱为支 座——梁与柱关联；板以梁为支座梁——板与梁关联。 3、相对完整性：基础自成体系，仅有自身的设计内容而无柱或墙的 设计内容；柱墙自成体系，仅有自身的设计内容（包括在支座内的锚固 纵筋）而无梁的设计内容；梁自成体系，仅有自身的设计内容（包括在 支座内的锚固纵筋）而无板的设计内容；板自成体系，仅有板自身的设 计内容（包括在支座内的锚固纵筋） 。在设计出图的表现形式上每个体 系都是独立的版块。
第二种是相邻构件之间钢筋的相互锚固，能使接触面两边的钢
筋与混凝土之间能够实现应力传递，是内锚固。 平法的重点在锚固的第二种含义，因为关联构件锚固在本 体构件才组成了一个完整的结构。两种不同的构件才存在锚固， 例如板锚在梁里，梁锚在柱（墙）里，柱（墙）锚在基础里。
梁纵筋锚固到它的支 座柱中
第三个概念：搭接。
4、平法的完善
陈青来著《钢筋混凝土结构平法设计与施工规则》（详 细的介绍和解读了平法） 标准院出版的砼结构施工钢筋排布规则与构造详图系列 图集，包括06G901-1、09G901-2、09G901-3、09G901-4、 09G901-5，对平法图集进行了细化和延伸，丰富了平法图集 在施工中的运用，完善了平法图集。 08年12月标准院出版了08G101-11，对G101系列图集施工 常见问题进行了答疑图解，是G101的权威和标准解答，是针 对国家建筑标准设计G101系列图集在使用中反馈的问题进行 汇总、整理、分析和纠错，并将常见问题按国家现行标准、 规范和规程及较为成熟的经验给出构造做法，避免工程中遇 到疑惑问题而影响施工，甚至因错误做法而造成返工或留下 结构安全隐患。

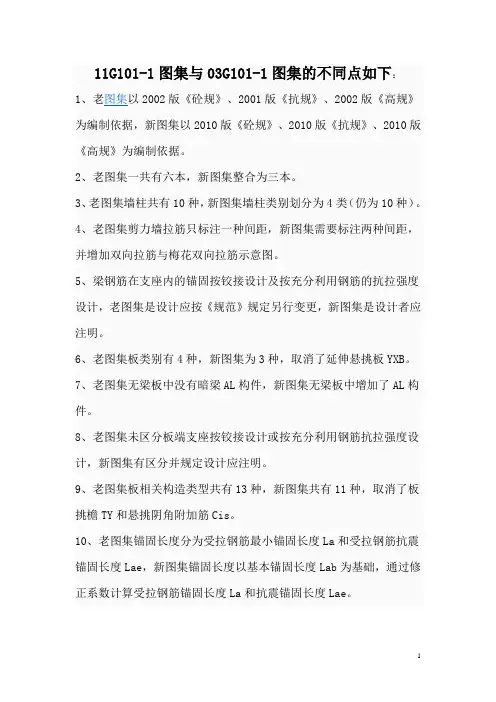

11G101-1图集与03G101-1图集的不同点如下：1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。

2、老图集一共有六本，新图集整合为三本。

3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。

4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。

5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。

6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。

7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。

8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。

9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。

10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。

11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b 两种。

12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。

13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。

14、老图集机械锚固有3种形式，新图集增加至6种。

15、老图集没有并筋构造，新图集增加并筋构造。

16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。

17、老图集基础顶面与嵌固部位详图一起表达未有划分，新图集分别表示且当基础顶面与嵌固部位不在同一位置时，基础顶面以上柱纵筋非连接区由大于等于Hn/3修改为大于等于Hn/6且大于等于Hc且大于等于500，并规定设计应注明嵌固部位所在位置。

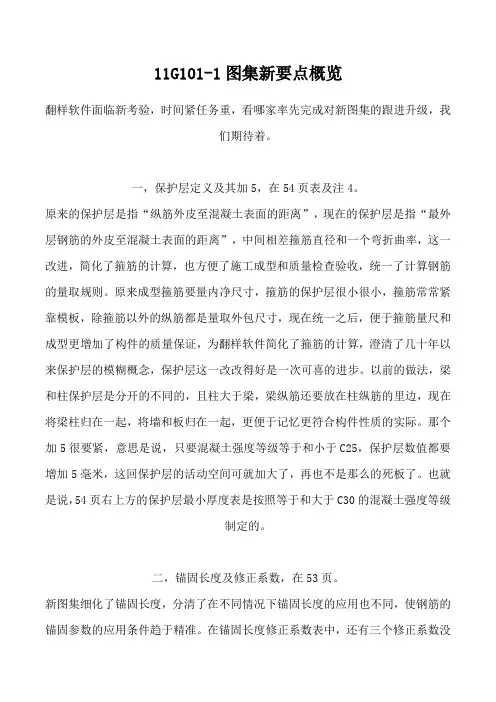

11G101-1图集新要点概览翻样软件面临新考验，时间紧任务重，看哪家率先完成对新图集的跟进升级，我们期待着。

一，保护层定义及其加5，在54页表及注4。

原来的保护层是指“纵筋外皮至混凝土表面的距离”，现在的保护层是指“最外层钢筋的外皮至混凝土表面的距离”，中间相差箍筋直径和一个弯折曲率，这一改进，简化了箍筋的计算，也方便了施工成型和质量检查验收，统一了计算钢筋的量取规则。

原来成型箍筋要量内净尺寸，箍筋的保护层很小很小，箍筋常常紧靠模板，除箍筋以外的纵筋都是量取外包尺寸，现在统一之后，便于箍筋量尺和成型更增加了构件的质量保证，为翻样软件简化了箍筋的计算，澄清了几十年以来保护层的模糊概念，保护层这一改改得好是一次可喜的进步。

以前的做法，梁和柱保护层是分开的不同的，且柱大于梁，梁纵筋还要放在柱纵筋的里边，现在将梁柱归在一起，将墙和板归在一起，更便于记忆更符合构件性质的实际。

那个加5很要紧，意思是说，只要混凝土强度等级等于和小于C25，保护层数值都要增加5毫米，这回保护层的活动空间可就加大了，再也不是那么的死板了。

也就是说，54页右上方的保护层最小厚度表是按照等于和大于C30的混凝土强度等级制定的。

二，锚固长度及修正系数，在53页。

新图集细化了锚固长度，分清了在不同情况下锚固长度的应用也不同，使钢筋的锚固参数的应用条件趋于精准。

在锚固长度修正系数表中，还有三个修正系数没有包含在内，即：一、二、三、四级抗震各有各自的修正系数，1.05、1.15、和1.00，基本锚固长度是按照四级抗震标准制定的。

三，机械锚固形式，在55页左上。

原来只有三项，新图集增加了三项，锚头和锚板还有两侧贴焊的方式非常实用，新图集的缺点是在机械锚固形式的应用方面没做详细说明，受现场监理人员的**，实际采用时理由不充分，这6种机械锚固来自混凝土结构设计规范，在这本规范中也没有应用场合的说明，有待国家标准院推出进一步的“司法解释”。

机械锚固长度，老图集为0.7Lae，新图集为基本锚固长度的60%。

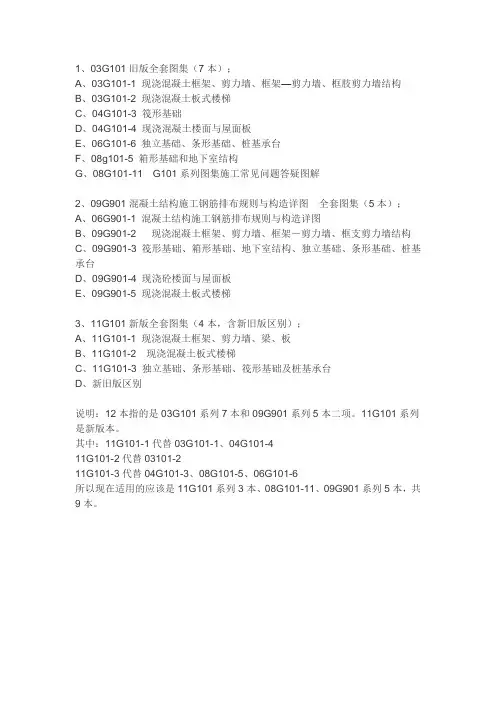

1、03G101旧版全套图集（7本）；A、03G101-1 现浇混凝土框架、剪力墙、框架—剪力墙、框肢剪力墙结构B、03G101-2 现浇混凝土板式楼梯C、04G101-3 筏形基础D、04G101-4 现浇混凝土楼面与屋面板E、06G101-6 独立基础、条形基础、桩基承台F、08g101-5 箱形基础和地下室结构G、08G101-11 G101系列图集施工常见问题答疑图解2、09G901混凝土结构施工钢筋排布规则与构造详图全套图集（5本）；A、06G901-1 混凝土结构施工钢筋排布规则与构造详图B、09G901-2 现浇混凝土框架、剪力墙、框架－剪力墙、框支剪力墙结构C、09G901-3 筏形基础、箱形基础、地下室结构、独立基础、条形基础、桩基承台D、09G901-4 现浇砼楼面与屋面板E、09G901-5 现浇混凝土板式楼梯3、11G101新版全套图集（4本，含新旧版区别）；A、11G101-1 现浇混凝土框架、剪力墙、梁、板B、11G101-2 现浇混凝土板式楼梯C、11G101-3 独立基础、条形基础、筏形基础及桩基承台D、新旧版区别说明：12本指的是03G101系列7本和09G901系列5本二项。

11G101系列是新版本。

其中：11G101-1代替03G101-1、04G101-411G101-2代替03101-211G101-3代替04G101-3、08G101-5、06G101-6所以现在适用的应该是11G101系列3本、08G101-11、09G901系列5本，共9本。

11年新平法出后，老平法作废了，以后不再使用，但在新平法以前设计的与安装的工程仍可原版本执行。

新平法图集和老平法图集有什么区别：1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。

2、老图集一共有六本，新图集整合为三本。

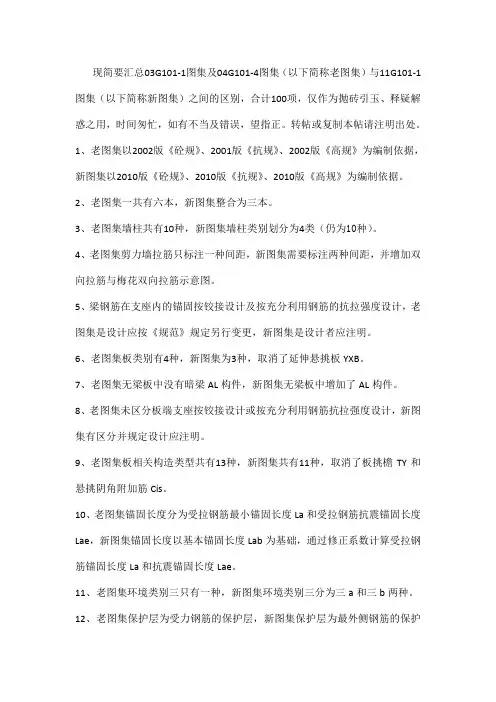

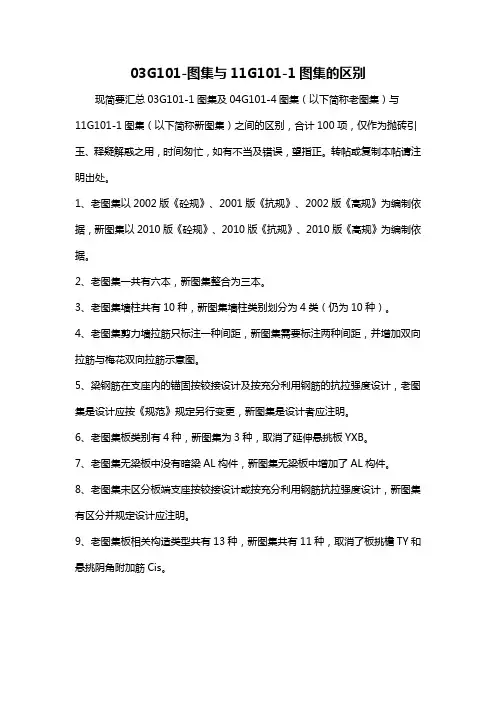

03G101-图集与11G101-1图集的区别现简要汇总03G101-1图集及04G101-4图集（以下简称老图集）与11G101-1图集（以下简称新图集）之间的区别，合计100项，仅作为抛砖引玉、释疑解惑之用，时间匆忙，如有不当及错误，望指正。

转帖或复制本帖请注明出处。

1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。

2、老图集一共有六本，新图集整合为三本。

3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。

4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。

5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。

6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。

7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。

8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。

9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。

10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。

11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。

12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。

13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。

14、老图集机械锚固有3种形式，新图集增加至6种。

15、老图集没有并筋构造，新图集增加并筋构造。

16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。

现简要汇总03G101-1图集及04G101-4图集（以下简称老图集）与11G101-1图集（以下简称新图集）之间的区别，合计100项，仅作为抛砖引玉、释疑解惑之用，时间匆忙，如有不当及错误，望指正。

转帖或复制本帖请注明出处。

1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。

2、老图集一共有六本，新图集整合为三本。

3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。

4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。

5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。

6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。

7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。

8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。

9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。

10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。

11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。

12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。

13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。

14、老图集机械锚固有3种形式，新图集增加至6种。

15、老图集没有并筋构造，新图集增加并筋构造。

16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。

16
预应力混凝土管桩
28
预应力混凝土双T板（平板 宽度2.0m、2.4m、3.0m)
35
预应力混凝土双T板（坡板 宽度3.0m)
24
轻型屋面平行弦钢屋架（圆钢管、方钢管）
125
多跨门式刚架轻型房屋钢结构（无吊车）
57
钢吊车梁（H型钢 工作级别A1～A5）
75
钢雨篷（一）
38
建筑结构消能减震（振）设计
58
09G901-4
混凝土结构施工钢筋排布规则与详图（现浇混凝土楼面与屋面板）
43
09G901-5
混凝土结构施工钢筋排布规则与详图（现浇混凝土板式楼梯）
22
08CG03
轻型钢结构设计实例
27
08CG10
配筋混凝土砌块砌体建筑结构设计计算示例
33
09CJ18 09CG11
钢框轻型屋面板
16
09CJ20 09CG12
38
G101系列图集施工常见问题答疑图解
39
民用建筑工程结构设计深度图样（2009年合订本）
82
钢结构施工图参数表示方法制图规则和构造详图
58
单层工业厂房设计示例（一）
56
单层工业厂房设计选用（上、下册）
248
钢烟囱（自立式30～60m)
135
混凝土结构加固构造（地基基础及结构整体加固改造）
37
预应力混凝土空心方桩
建筑设备节能控制与管理
23
09DX009
电子信息系统机房工程设计与安装
45
09D101-6706-2
医疗场所电气设计与设备安装
41
D800-1～8
民用建筑电气设计与施工

网上收集整理1、G101系列图集合订本.pdf 13.1 MB ：下载地址/space/file/qiannao/share/2010/6/25/G101-7cfb-5217-56fe-96c6-5408-8b a2-672c.pdf/.page2、08G101-11 G101系列图集施工常见问题答疑图解.pdf 5.35 MB/space/file/qiannao/share/2010/6/25/08G101-002d11-0020G101-7cfb-52 17-56fe-96c6-65bd-5de5-5e38-89c1-95ee-9898-7b54-7591-56fe-89e3.pdf/.page3、08G101-5 平法图集.pdf 16.7 MB/space/file/qiannao/share/2010/6/25/08G101-002d5-0020-5e73-6cd5-56f e-96c6.pdf/.page4、06G901-1混凝土结构施工钢筋排布规则与构造详图.PDF 6.47 MB/space/file/qiannao/share/2010/6/25/06G901-002d1-6df7-51dd-571f-7ed3 -6784-65bd-5de5-94a2-7b4b-6392-5e03-89c4-5219-4e0e-6784-9020-8be6-56fe.PDF/.page5、09G901-2钢筋排布规则与构造详图（现浇砼框、剪、框－剪、框支剪）.pdf/space/file/qiannao/share/2010/6/25/09G901-002d2-94a2-7b4b-6392-5e0 3-89c4-5219-4e0e-6784-9020-8be6-56fe-ff08-73b0-6d47-783c-6846-3001-526a-3001-6846-ff0d-526a-3001-6846-652f-526a-ff09.pdf/.page6、09G901-3砼结构施工钢筋排布规则与构造详图(筏形基础、箱形基础、地下室结构、独立基础、条形基础、桩基承台).pdf 10.4 MB/space/file/qiannao/share/2010/6/25/09G901-002d3-783c-7ed3-6784-65b d-5de5-94a2-7b4b-6392-5e03-89c4-5219-4e0e-6784-9020-8be6-56fe(-7b4f-5f62-57fa-7840-3001 -7bb1-5f62-57fa-7840-3001-5730-4e0b-5ba4-7ed3-6784-3001-72ec-7acb-57fa-7840-3001-6761-5 f62-57fa-7840-3001-6869-57fa-627f-53f0).pdf/.page7、09G901-4砼结构施工钢筋排布规则与构造详图(现浇砼楼面与屋面板).pdf 6.14 MB/space/file/qiannao/share/2010/6/25/09G901-002d4-783c-7ed3-6784-65b d-5de5-94a2-7b4b-6392-5e03-89c4-5219-4e0e-6784-9020-8be6-56fe(-73b0-6d47-783c-697c-9762-4e0e-5c4b-9762-677f).pdf/.page8、09G901-5混凝土结构施工钢筋排布规则与构造详图（现浇混凝土板式楼梯.pdf 7.60 MB/space/file/qiannao/share/2010/6/25/09G901-002d5-6df7-51dd-571f-7ed3 -6784-65bd-5de5-94a2-7b4b-6392-5e03-89c4-5219-4e0e-6784-9020-8be6-56fe-ff08-73b0-6d47-6 df7-51dd-571f-677f-5f0f-697c-68af.pdf/.page。

一、03G101-1 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构）二、03G101-2 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯）三、04G101-3 混凝土结构施工图平面整体表示方法制图规则和构造详图（筏形基础）四、04G101-4 混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土楼面与屋面板）五、08G101-5 混凝土结构施工图平面整体表示方法制图规则和构造详图（箱形基础和地下室结构)六、06G101-6 混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、桩基承台）七、08G101-11G101 系列图集施工常见问题答疑图解八、06G901-1 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙)九、09G901-2 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)十、09G901-3 混凝土结构施工钢筋排布规则与构造详图(筏形基础、箱形基础、地下室结构、独立基础、条形基础、桩基承台)十一、09G901-4 混凝土结构施工钢筋排布规则与构造详图(现浇砼楼面与屋面板)十二、09G901-5 混凝土结构施工钢筋排布规则与构造详图（现浇混凝土板式楼梯)十三、11G101-1混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、梁、板）替代03G101-1、04G101-4十四、11G101-2混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯) 替代03G101-2十五、11G101-3混凝土结构施工图平面整体表示方法制图规则和构造详图 (独立基础、条形基础、筏板基础和桩基承台) 替代04G101-3、08G101-5、06G101-6一~六为基本图集七为《G101系列图集施工常见问题答疑图解》八~十二为《混凝土结构施工钢筋排布规则与构造详图》钢筋排布深化设计图集十三~十五为2011年出版的三本图集，替代之前的6本基本图集。

常用的12本钢筋图集“03G101-”系列图集中的“03”指的是修编的年份，“G”代表钢筋工程的意思，后面的数字是序号编号，这里要注意的是“03G101”跟“03G101-”系列图集是有区别的，03G101是《坡屋面梁平法施工图》的图集号。

平法最初是1996年出版的《混凝土结构施工图平面整体表示方法制图规则和构造详图》，图集号为：96G101，随着逐年完善修正的结果发展到了6本基本图集。

名称及图集号如下：一、03G101-1 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构）二、03G101-2 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯）三、04G101-3 混凝土结构施工图平面整体表示方法制图规则和构造详图（筏形基础）四、04G101-4 混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土楼面与屋面板）五、08G101-5 混凝土结构施工图平面整体表示方法制图规则和构造详图（箱形基础和地下室结构)六、06G101-6 混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、桩基承台）针对施工中常见的一些问题，2008年又发行了一本《08G101-11G101 系列图集施工常见问题答疑图解》。

为配合图集的使用，后来又相继出版了“901-”系列图集，即我们大家所熟知的《混凝土结构施工钢筋排布规则与构造详图》，它是对“101-”系列图集的深化和延伸，目的是配合这些图集解决施工中的钢筋翻样计算和现场安装绑扎，从而实现设计构造与施工建造的有机结合，为施工人员进行钢筋排布和下料提供技术依据。

名称及图集号如下：一、06G901-1 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙)二、09G901-2 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)三、09G901-3 混凝土结构施工钢筋排布规则与构造详图(筏形基础、箱形基础、地下室结构、独立基础、条形基础、桩基承台)四、09G901-4 混凝土结构施工钢筋排布规则与构造详图(现浇砼楼面与屋面板)五、09G901-5 混凝土结构施工钢筋排布规则与构造详图（现浇混凝土板式楼梯)其中，06G901-1、09G901-2对应的是03G101-1；09G901-3对应的是04G101-3、08G101-5、06G101-6；09G901-4对应的是04G101-4；09G901-5对应的是03G101-2。

现简要汇总03G101-1图集及04G101-4图集（以下简称老图集）与11G101-1图集（以下简称新图集）之间的区别，合计100项，仅作为抛砖引玉、释疑解惑之用，时间匆忙，如有不当及错误，望指正。

转帖或复制本帖请注明出处。

1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。

2、老图集一共有六本，新图集整合为三本。

3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。

4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。

5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。

6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。

7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。

8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。

9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。

10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。

11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。

12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。

13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。

14、老图集机械锚固有3种形式，新图集增加至6种。

15、老图集没有并筋构造，新图集增加并筋构造。

16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。

关于G101图集柱问题1、柱纵筋锚入基础的问题《03G101-1图集》对基础顶面以上的柱纵筋的构造要求讲得比较详细，但是对柱纵筋锚入基础的问题，图集中没有介绍，而且，此类问题查看了一些混凝土构造手册之类也找不到详细的介绍，所以，很有必要在此向专家请教，这些问题也是不少工程技术人员共同的问题。

①柱纵筋伸入基础（承台梁，或有梁式筏板基础的基础梁）的锚固长度是多少？是一个&nbs p;laE 还是更多？（甚至有人提出 1.5 倍的 laE ）②当柱纵筋伸入基础的直锚长度满足“锚固长度”的要求，是否可以“直锚”而不必进行弯锚？有的人说可以“直锚”；但又有人说必须拐一个直角弯。

③如果柱纵筋伸入基础必须“弯锚”的话，弯折部分长度是多少？有人说是 10d ,而在《03G101-1图集》第39页“梁上柱LZ纵筋构造”中弯折长度为 12d ，这个规定是否可用于基础？④同样在《03G101-1图集》第39页“梁上柱LZ纵筋构造”中，规定“直锚部分长度”不小于 0.5 laE ，这个规定是否可用于基础？⑤当基础梁的梁高大于柱纵筋的锚固长度时，柱纵筋可以不伸到梁的底部。

是这样的吗？⑥当基础梁的梁高小于柱纵筋的锚固长度时，柱纵筋必须伸到梁的底部，然后拐一个直角弯。

其弯折部分长度，“剩多少拐过去多少”，显然不合适。

这时候，应该用上前面第③条，即规定一个弯折部分长度；同时，也应该检验一下“直锚部分长度”，看看它是否不小于前面第④条规定的“最小直锚长度”。

是这样的吗？答：所提问题将会在“筏形、箱形、地下室基础平法国家建筑标准设计03G101-3、-4”中得到相应答案（200 3年底陆续推出）。

现在简单答复如下：①⑤柱纵筋一般要求伸至基础底部纵筋位置。

特厚基础（2米以上）中部设有抗水化热的钢筋时，基础有飞边的所有柱和基础无飞边的中柱的柱纵筋可伸至中层筋位置；②③当柱纵筋伸入基础的直锚长度满足“锚固长度”的要求时，要求弯折12 d；④⑥梁上柱纵筋的锚固要求亦适用于柱在基础中的锚固，但要求柱纵筋“坐底”。
