隐蔽工程检查验收记录（电缆直埋敷设工程）工程名称：大唐广元凉水泉风电场工程编号： SCDL-LSQ-DQ01-001单位（子单位）1#风力发电机组分部（子分部）电缆工程工程名称工程名称1#风力发电机组至 1#箱变采用 6 根 ZR-YJV22-0.6/1.0kV,3 × 240低压电缆并联连接，隐蔽部位单根 30m；中性点之间采用 2 根 ZR-YJV62-0.6/1.0kV，1× 240 低压电缆并联，单根 30m；情况光缆采用 GYFTA53-24B1共 2 根，单根 40m长；1#箱变至 2#箱变采用 1 根 YJV22-26/35-3× 50 高压电缆260m串联及 1 根 GYFTA53-24B1光缆 280m。
敷设时气温 25℃。
序检查内容质量标准类别承包单位自检情况号电缆沟宽度1200mm一般≥ 12001尺寸深度1000mm主要≥ 1000外护套外观完好无主要外观完好无破损2电缆本体破损3弯曲半径15D一般16D4回填前检查外护套应无破损主要外护套无破损＞ 100mm 12161313下部厚度一般37618466电缆周围细土＞ 100mm 1612189125( 砂) 覆盖情两侧宽度一般1637641况＞ 100mm 161251313上部厚度一般5713637精心整理6盖板材质7盖板尺寸数量8警示带9标识桩承包单位自检结论承包单位签字栏监理单位签字栏红砖一般尺寸、材质符合设计要求240× 115× 53mm一般数量足够，美观、整齐一般间距50 m，共7个一般监理单位验收结论专业质量检查员：项目技术负责人：年月日专业监理工程师：年月日隐蔽工程检查验收记录（电缆直埋敷设工程）工程名称：大唐广元凉水泉风电场工程编号：SCDL-LSQ-DQ02-001精心整理单位（子单位）2#风力发电机组分部（子分部）电缆工程工程名称工程名称2#风力发电机组至 2#箱式变电站采用6 根 ZR-YJV22-0.6/1.0kV,3× 240 低压电缆并联隐蔽部位连接，电缆外径： 57.4mm 。

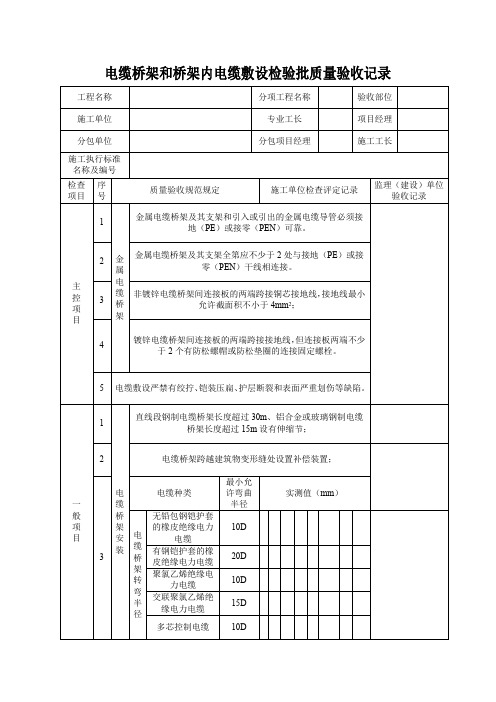

SH/T3508-Y02电缆线路工程检验批质量验收记录工程名称：延长石油靖边能源化工项目单位工程名称：回用水处理系统检验批编号495-DLXL-001 记录编号495-DLXL-001验收部位接触氧化池照明线路分项工程名称照明设施分部工程名称电源设施子单位工程名称495单元施工执行标准名称及编号《电气装置安装工程电气照明装置施工及验收规范》GB50259-1996类别检验项目质量控制记录(检验单位)序号施工质量验收规范的规定施工单位检查评定记录监理单位验收记录主控项目1电缆规格、型号应符合设计要求，并具有产品技术质量证明文件，电缆试验应符合GB50150的规定合格2电缆敷设时，不应有扭绞、压扁、保护层断裂和表面严重划伤等现象；电缆不应平行敷设在管道上、下方，与各种工艺管线交叉跨越距离以及与易燃易爆气体管道、热力管道的距离应符合GB50168或GB50303的规定合格3爆炸、火灾危险环境使用的电缆，其规格、型号应符合设计规定合格4金属电缆支架、桥架及其引入、引出的金属导管应接地（PE）可靠，金属电缆桥架及其支架全长不应少于2处与接地（PE）干线相连。
非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2，镀锌电缆桥架间连接板的两端不应跨接接地线，但连接板两端应有不少于2个防松螺帽或防松垫圈的连接固定螺栓合格一般项目1电缆支、托架安装的质量要求支、托架焊接应牢固、横平竖直，无显著变形合格支、托架切口处应无卷边、毛刺，其长度一致合格支架层间距及支架距离应符合设计及GB50303的要求，成排安装的电缆支架高差不应大于5mm合格支、托架防腐处理应完整，油漆完好，颜色一致合格支、托架全长均应接地良好合格2电缆桥架安装的质量要求桥架安装位置应正确，且安装牢固合格拐角内侧应无直角，成排时弧度一致合格应按照设计要求参照GB50303针对不同材质的桥架设置伸缩节，电缆桥架跨越建筑物变形缝处应设置补偿装置合格桥架盖板安装牢固，拆卸方便合格SH/T3508-Y02电缆线路工程检验批质量验收记录(续1)工程名称：延长石油靖边能源化工项目单位工程名称：回用水处理系统类别检验项目质量控制记录(检验单位)序号施工质量验收规范的规定施工单位检查评定记录监理单位验收记录一般项目螺栓连接应牢固，螺母应在槽外侧合格防腐完整，应按照设计要求参照GB50303针对不同材质的桥架进行接地连接,当铝合金、不锈钢桥架与钢支架固定时，应有防电化腐蚀措施合格3电缆敷设的质量要求电缆敷设应排列整齐，固定牢固，不宜交叉，并留有余量合格控制电缆中间不应有接头合格电缆进入电缆沟、隧道、建筑物以及穿管进入口应封闭合格电缆穿越公路、建筑物时应装设导管合格直埋电缆的上、下部应铺以不小于100mm厚的软土或沙层，并加盖保护板，其覆盖宽度应超过电缆两侧各50mm，保护板可采用混凝土盖板或砖块。
电缆沟内和电缆竖井内电缆敷设分项工程检验批质量验收记录项目名称：电缆沟内和电缆竖井内电缆敷设分项工程工程地点：验收日期：年月日验收员：一、项目简介本验收记录旨在对电缆沟内和电缆竖井内电缆敷设分项工程进行质量验收，确保工程质量符合设计要求和相关标准。
二、检验依据1.工程设计文件；2.相关技术标准和规范；3.施工合同及附件。
三、质量验收内容1.电缆敷设的质量-电缆埋深和埋设质量；-电缆的连接和接头的质量；-电缆固定材料的使用和质量；-电缆穿越孔的施工质量。
2.电缆和管道的隔离-电缆与其他管道的间距；-电缆与管道的穿越部位密封材料的使用和质量。
3.管沟和竖井的质量-管沟和竖井的尺寸和形状符合设计要求；-管沟和竖井的基底和墙壁平整度；-管沟和竖井的防渗措施；-管沟和竖井的排水条件。
四、质量验收方法1.实地检查对电缆敷设部位进行实地检查，包括埋设深度、连接处、固定材料和穿越孔的施工质量等。
2.抽样检测选择样品进行质量抽样检测，包括电缆连接处的电阻测试、电缆外观检查等。
3.文件资料审查对施工单位提供的相关文件资料进行审查，包括电缆敷设图纸、质量检测报告等。
五、质量验收结果及处理意见根据实地检查、抽样检测和文件资料审查的结果，对各项质量验收内容进行评估和判定。
1.电缆敷设的质量-电缆埋深和埋设质量：符合设计要求，合格。
-电缆的连接和接头的质量：连接牢固，无松动和漏电现象，合格。
-电缆固定材料的使用和质量：固定材料完好无损，固定可靠，合格。
-电缆穿越孔的施工质量：孔洞尺寸和位置准确，密封材料齐全，合格。
2.电缆和管道的隔离-电缆与其他管道的间距：符合设计要求，合格。
-电缆与管道的穿越部位密封材料的使用和质量：材料质量良好，密封效果良好，合格。
3.管沟和竖井的质量-管沟和竖井的尺寸和形状符合设计要求：尺寸和形状符合设计要求，合格。
-管沟和竖井的基底和墙壁平整度：平整度符合设计要求，合格。
-管沟和竖井的防渗措施：防渗措施完整，符合要求，合格。
