立式圆筒形储罐盘梯的简易制作和安装方法

储罐螺旋爬梯放样制作方法
储罐螺旋爬梯是一种常见的工业设备，用于人员进出和维护操作。

本文将介绍储罐螺旋爬梯的放样制作方法，包括以下步骤：
1.测量储罐直径和高度，确定螺旋爬梯轨道的直径和圈数。

2.根据轨道直径和圈数，计算出每个圈的开口角度和圆弧长度。

3.在平面图上绘制出螺旋爬梯轨道的开口圆弧和直线段，并标注好每个圈的编号。

4.将平面图上的每个圈按照编号依次展开，得到每个圈的展开图形。

5.根据展开图形，制作出每个圈的模板，并按照模板切割出轨道圆弧和直线段。

6.将切割好的轨道圆弧和直线段拼接成完整的螺旋爬梯轨道。

7.根据轨道直径和圈数，计算出支撑架和扶手的长度和数量，制作出支撑架和扶手，并安装在轨道上。

8.对螺旋爬梯进行必要的检查和调试，确保其安全可靠。

以上就是储罐螺旋爬梯的放样制作方法，希望对大家有所帮助。

- 1 -。

3000m3立式圆筒形储罐安装施工程序3000m3立式圆筒形储罐安装施工程序3000m3立式圆筒形储罐安装施工程序1.目的为规范管理3000m3罐安装施工程序，加强从开工到完工全过程安装施工程序和工序的管理控制，确保按规范和标准并在受控状态下进行，最终达到设计要求，特编制3000m3罐安装施工程序。

2.适用范围本施工程序适用于各种类型新建、改造、扩建的石油化工企业，以及城镇和其他工业区10000m3以下立式储罐的电动倒链倒装施工作业。

3.依据的规范和标准圆筒形钢制焊接油罐施工及验收规范 GBJ128-90石油化工设备安装工程质量检验评定标准 SH3514-2001石油化工施工安全技术规定 SH3505-1999石油工业电焊焊接作业安全规定 SY6516-2001 石油化工工程建设交工技术文件规定 SH3503-2001CPECC《质量、环境、职业健康安全管理程序文件》4.职责4.1项目部负责组织实施项目的施工、生产活动；4.2项目部负责编制施工组织设计、施工方案、技术措施、HSE预案和应急计划，参加图纸自审、会审及技术交底等技术准备工作；4.3项目设备员根据施工组织设计，配备施工机械，做好机械设备的标识工作；4.4项目安全员负责安全技术交底和施工生产现场的安全巡查，检查各岗位生产情况，发现隐患及时整改，暂时不能整改的应及时采取防范措施；4.5施工班组应严格按照图纸、操作规程和技术交底要求进行施工作业；4.6项目部成员应及时完成与自己工作相关的记录，归档形成交工技术文件。

5.施工程序流程图1、胀圈、样板、防变形弧板预制2、提升柱、马凳制备3、提升设备采购、验收、调试4、其它工装、设备制备、调试材料验收，包括1、合格证2、化学成分、机械性能检验报告3、外观检验、炉批号4、按平方米数量验收1、罐底清扫孔加强底板预制2、弓形边缘板预制、垫板焊接3、中幅板预制4、罐底板除锈防腐1、顶圈壁板预制2、包边角钢、抗风圈预制3、其它各圈壁板预制4、罐壁除锈刷底漆，预留焊缝1、罐顶瓜皮板预制2、中心顶板预制3、罐顶加强筋预制1、罐顶栏杆预制2、盘梯踏步、扶手预制3、各预焊件、支撑、附件预制4、各补强圈预制1、弓形边缘板外缘300㎜焊接2、分段退焊中幅板短缝（对称、跳跃焊）3、由中心向两边分段退焊中幅板长缝，焊至距边缘300mm停止施焊4、预留收缩缝、碾压罐底板、释放焊接应力1、罐基础复验2、钉罐中心桩3、钉0度、90度、180度、270度方向标桩4、划十字中心线及铺板中心圆1、按排板图，罐底清扫孔加强底板铺设2、其它弓形边缘板铺设3、方条形中幅板铺设4、其它中幅板由中心向两边铺设1、弓形边缘板外缘300㎜焊缝拍片探伤，返修确认2、罐底真空试漏3、马凳安装固定4、提升柱吊装就位固定1、按排板图，顶圈壁板组装2、纵缝焊接，打磨验收3、包边角钢组装、焊接4、胀圈安装1、搭设拱顶组装临时台架2、中心顶板吊装3、罐顶加强筋组焊，按排板图4、罐顶瓜皮板吊装、组对、焊接（从下向上，跳跃焊）5、电动倒链安装、胀圈安装1、围下圈壁板2、纵缝焊接3、提升设备检查、联动试车1、提升顶圈壁板2、下圈封口3、焊接防风棚挂架安装4、环向焊缝匀布施焊5、焊缝外观检验、无损检测杆安装2、罐顶附件安装3、顶圈壁板预焊件及附件安装4、拆除拱顶组装临时台架各圈壁板，纵缝焊接2、提升3、各圈封口4、焊接防风棚挂架安装5、中间各圈环缝焊接、打磨6、焊缝外观检验、无损检测7．抗风圈安装1、围最底圈壁板，纵缝焊接2、提升，撤出马凳3、最底圈封口4、最后道环缝焊接，打磨5、焊缝外观检验、无损检测1、提升柱、电动倒链、胀圈撤出2、大角缝焊接3、剩余边缘板对接焊缝焊接4、罐底板收缩缝焊接、打磨5、焊缝外观检验、无损检测、真空试漏1、罐壁开孔接管安装2、盘梯踏步、扶手安装3、封天窗（8个均布）4、雷达液位计导波管安装1、充水试验2、沉降观测3、放水清扫1、清扫2、联合验收3、封孔1、罐内外除锈防腐2、罐外保温1、铝浮盘安装2、清扫、封人孔3、铝浮盘升降试验1．容积标定2．交工验收图形注释：为重要工序为一般工序6．操作要点6.1工艺原理在罐底板施工完毕后，先安装好顶部一圈壁板和罐顶，在罐内设中心柱、提升柱、胀圈、控制台、电动倒链等设施，中心柱与所有提升柱用钢丝绳在顶端联结，胀圈沿罐壁内侧设置，胀圈与罐壁之间用挡板与刀形板限位。

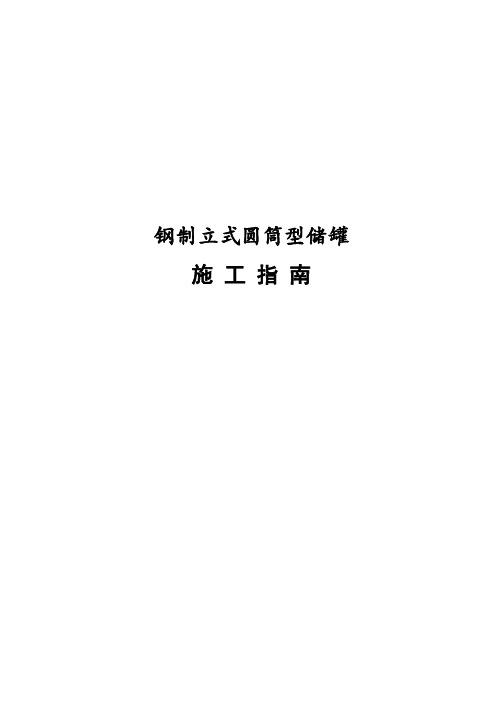

钢制立式圆筒型储罐施工指南前言钢制立式储罐主要是用来贮存液体物料的容器，在石油、化工、食品等工业领域，国家物质储备及国防战略物质储备领域起到不可替代的作用。

近年来，随着国民经济建设的发展，国内各地立式储罐建造又出现了一个高峰期，并且储罐也趋于大型化，结构形式亦趋向于系列化、多样化，相应的先进施工工艺也得到更广泛的应用。

为使更多的工程技术人员对储罐施工工艺有个较为深入的了解，特编制本《施工指南》。

本《施工指南》主要以国家现行标准GBJ128-90《立式圆筒形钢制焊接油罐施工及验收规范》为编制基础，间或参阅了美国石油学会API620、API650等相应规范。

本《施工指南》是结合公司数十年的储罐施工经验进行编制的。

主要适用于不同容积的各类立式圆筒形储罐（包括拱顶罐、浮顶罐、内浮顶罐及锥形顶罐）的施工，其它类型的诸如多边形罐的施工也可参照。

本《施工指南》由公司组织编写，主要编制人xxxxxxxx目录前言1 概述 (3)1.1 储罐结构分类 (3)1.2 储罐施工方法简介 (10)2 工程施工依据 (11)3 施工部署与组织 (12)4 主要施工程序、施工方法和技术要求 (15)4.1 总体施工程序及适用范围 (15)4.2 储罐材料验收 (33)4.3 预制的一般要求 (33)4.4 储罐预制、组装 (35)4.5 焊接 (52)4.6 储罐的检验与验收 (64)4.7 基础沉降观测 (70)4.8 施工进度计划 (71)5 质量保证措施 (72)6 职业安全健康与环境管理 (77)7 劳动力组合 (88)8 主要施工机索具与计量器具配备 (89)9 施工平面布置 (91)10 双层储罐的结构与施工方法 (93)专业施工技术丛书专业施工技术丛书的代号有三部分组成，各部分之间用短横线相连。

第一部分第二部分第三部分第一部分专业代号：A 安装专业J 建筑专业F 防腐、保温、筑炉专业D 电气仪表专业W 无损检测专业S 公用工程专业T 通用工程专业举例说明：A—003—05表示二○○五年出版的第三本安装专业施工技术丛书。

立式圆筒形储罐盘梯的简易制作和安装方法摘要：立式圆筒形的储罐大多采用螺旋式的盘梯作为工作人员上下的通道，盘梯的制作对于尺寸的精度要求极高，所以在进行盘梯的制作时需要对图样的尺寸进行认真核实，在经过放样计算后计算出准确的尺寸，然后再下料制作，从而保证盘梯的顺利制作和安装。

本文介绍了立式圆筒形储罐盘梯的相关制作方法和安装方法。

关键词：立式圆筒形储罐；盘梯；制作；安装前言随着我国社会经济的快速发展，石油化工行业以及其他化工行业也在迅猛的发展，对于立式圆筒形储罐的需求也在不断的增加。

在现阶段的立式圆筒形储罐盘梯的制作和安装过程中，很多人由于对盘梯的制作和安装知之甚少，常常导致下料错误，从而导致材料的浪费和无法安装等问题的出现。

下文对立式圆筒形储罐盘梯的制作方法和安装方法进行阐述。

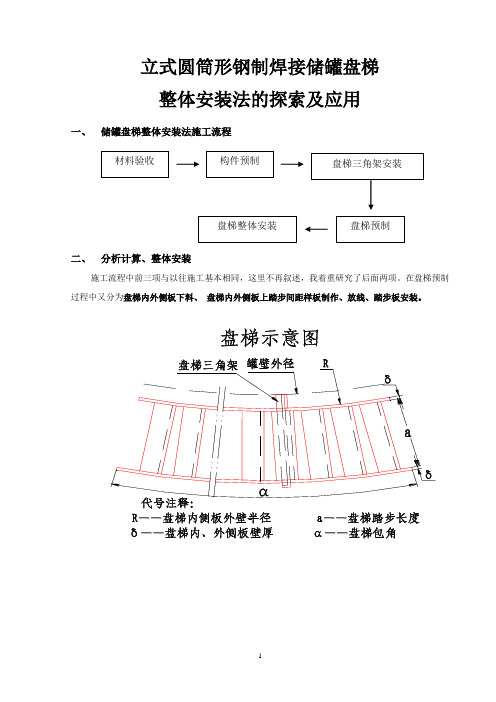

图1 盘梯平面图一、盘梯内外侧板的弧长及展开长度的计算1.对图样的设计数据和尺寸进行验算首先要对设计图纸中的尺寸数据进行进一步的核实验算，通常情况下是对盘梯的旋转角度水平转角的弧长进行核算，一般采用的弧长计算公式为L=nπr/180计算公式中，L代表的是弧长的长度，n代表的是水平转角的度数，r代表的是盘梯内部侧板的内半径长度。

2.对内外部侧板展开长度进行计算盘梯高程以及旋转的角度数的弧度是直角所形成的直角三角形斜边的长度，利用勾股定理来计算或者核实验算内外部侧板长度，形成的直角三角形斜边的长度就是所求的侧板展开的长度。

二、盘梯的内外部侧板的升角计算通常情况下，立式圆筒形储罐的盘梯内外部侧板所设计的升角大小都是不同的，也就是说内外部侧板上踏板的旋转角度与侧板旋转角度一般都是不相同的，内部侧板的角度一般取45°，而外部侧板的旋转角度根据储罐罐体直径的不同而不同，一般外部侧板的旋转角度为30°~42°。

而在实际的立式圆筒形储罐的盘梯制作和安装过程中，施工人员常常将内外部侧板的升角度数误认为都是45°，这往往会导致制作出的储罐盘梯踏板的外端产生倾斜，从而使得盘梯旋转的螺旋角度不够，会给储罐盘梯的安装带来很多的安装问题和很大的安装难度。
