高电压技术考试题（附参考答案）一、判断题（共100题，每题1分，共100分）1.感应过电压会对35kV线路的绝缘造成危害主要表现为形成电晕放电现象。
( )A、正确B、错误正确答案：B2.一般来说，绝缘材料中的气隙的介电系数大于其他绝缘材料。
(）A、正确B、错误正确答案：B3.网格法是一种常用的研究波的多次折、反射过程的计算方法。
()A、正确B、错误正确答案：A4.变压器油一般为强极性液体介质。
(）A、正确B、错误正确答案：B5.影响绝缘电阻测量结果的外界因素有：环境温度、空气湿度、绝缘表面的清洁度、残余电荷、感应电压、以及兆欧表引线绝缘的良好程度等。
( )A、正确B、错误正确答案：A6.与瓷或玻璃绝缘子相比，硅橡胶复合绝缘子具有运行维护费用低的优点。
( )A、正确B、错误正确答案：A7.对地放电过程中，放电通道周围的空间电磁场将发生急剧变化。
因而当雷击输电线附近的地面时，虽未直击导线，由于雷电过程引起周围电磁场的突变，也会在导线上感应出一个高电压来，这就是感应过电压，它包含静电感应和电磁感应两个分量，一般以静电感应分量为主。
( )A、正确B、错误正确答案：A8.在正弦电源作用下，系统自振频率与电源频率相等或接近时，可能产生参数谐振。
（）A、正确B、错误正确答案：B9.高压分压器按照分压元件可以分为电阻分压器、电容分压器、阻容分压器。
()A、正确B、错误正确答案：A10.保护间隙限制了过电压，保护了设备，但易造成线路跳闸事故，故一般与自动重合闸配合使用。
()A、正确B、错误正确答案：A11.阀式避雷器的保护水平表示该避雷器上可能出现的最小冲击电压的峰值。
( )A、正确B、错误正确答案：B12.提高线路绝缘可以有效地减小耐雷水平。
( )A、正确B、错误正确答案：B13.法兰盘属于绝缘子。
()A、正确B、错误正确答案：B14.若导线上前行波与反行波同时存在时，则导线上总电压与总电流的比值不再等于波阻抗 ( )。

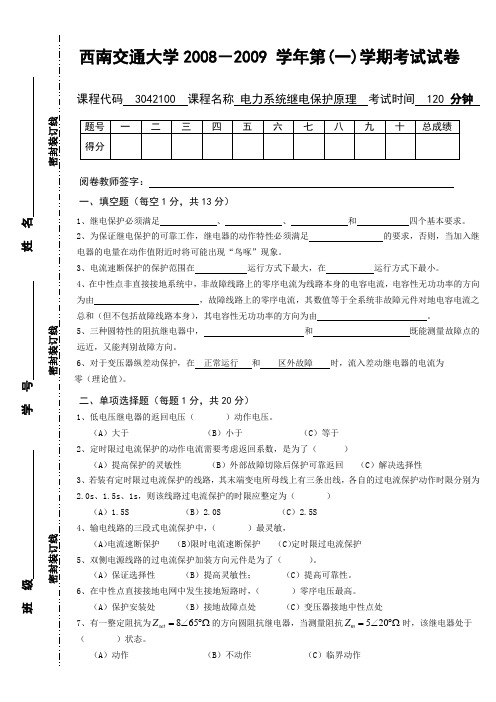

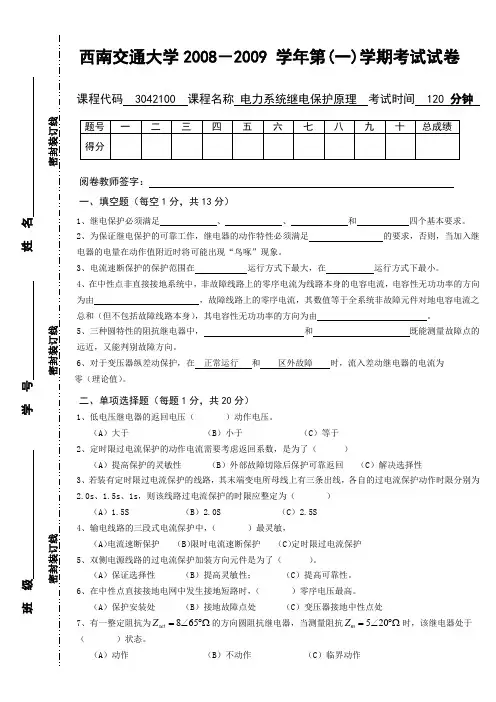

西南交通大学2008－2009 学年第(一)学期考试试卷课程代码 3042100 课程名称 电力系统继电保护原理 考试时间 120 分钟阅卷教师签字： 一、填空题（每空1分，共13分）1、继电保护必须满足 、 、 和 四个基本要求。
2、为保证继电保护的可靠工作，继电器的动作特性必须满足 的要求，否则，当加入继电器的电量在动作值附近时将可能出现“鸟啄”现象。
3、电流速断保护的保护范围在 运行方式下最大，在 运行方式下最小。
4、在中性点非直接接地系统中，非故障线路上的零序电流为线路本身的电容电流，电容性无功功率的方向为由 ，故障线路上的零序电流，其数值等于全系统非故障元件对地电容电流之总和（但不包括故障线路本身），其电容性无功功率的方向为由 。
5、三种圆特性的阻抗继电器中， 和 既能测量故障点的远近，又能判别故障方向。
6、对于变压器纵差动保护，在 正常运行 和 区外故障 时，流入差动继电器的电流为 零（理论值）。
二、单项选择题（每题1分，共20分）1、低电压继电器的返回电压（ ）动作电压。
（A ）大于 （B ）小于 （C ）等于 2、定时限过电流保护的动作电流需要考虑返回系数，是为了（ ）（A ）提高保护的灵敏性 （B ）外部故障切除后保护可靠返回 （C ）解决选择性3、若装有定时限过电流保护的线路，其末端变电所母线上有三条出线，各自的过电流保护动作时限分别为2.0s 、1.5s 、1s ，则该线路过电流保护的时限应整定为（ ） （A ）1.5S （B ）2.0S （C ）2.5S 4、输电线路的三段式电流保护中，（ ）最灵敏，（A ）电流速断保护 （B ）限时电流速断保护 （C ）定时限过电流保护 5、双侧电源线路的过电流保护加装方向元件是为了（ ）。
（A ）保证选择性 （B ）提高灵敏性； （C ）提高可靠性。
6、在中性点直接接地电网中发生接地短路时，（ ）零序电压最高。
（A ）保护安装处 （B ）接地故障点处 （C ）变压器接地中性点处7、有一整定阻抗为865set Z =∠︒Ω的方向圆阻抗继电器，当测量阻抗520m Z =∠︒Ω时，该继电器处于 （ ）状态。

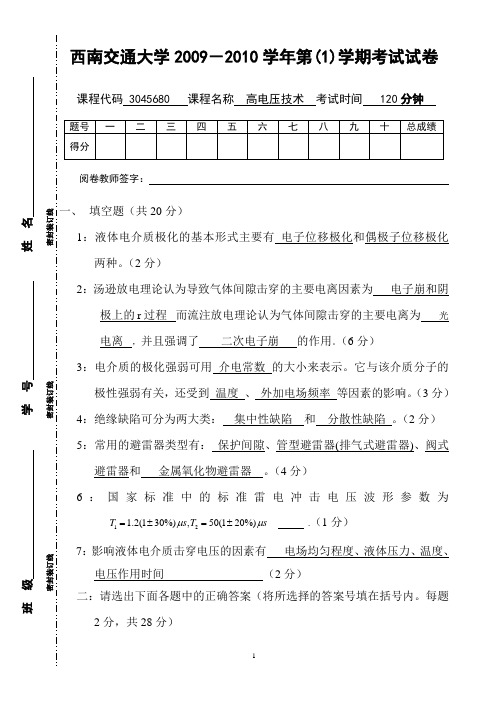

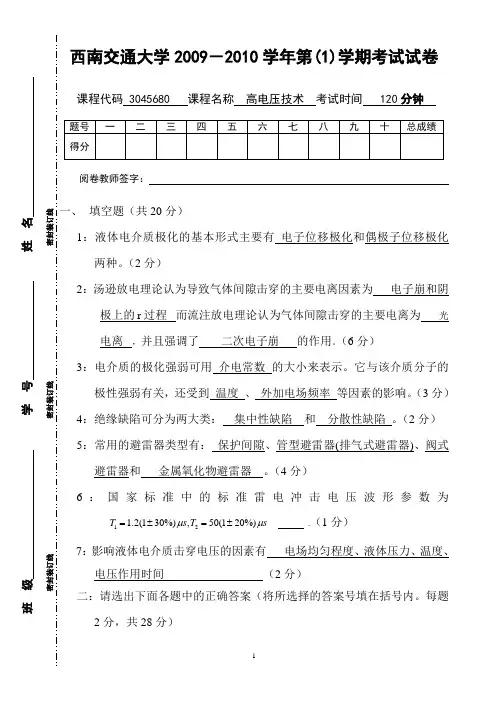

西南交通大学2009－2010学年第(1)学期考试试卷课程代码 3045680 课程名称 高电压技术 考试时间 120分钟阅卷教师签字：一、 填空题（共20分）1：液体电介质极化的基本形式主要有 电子位移极化和偶极子位移极化 两种。
（2分）2：汤逊放电理论认为导致气体间隙击穿的主要电离因素为 电子崩和阴极上的r 过程 而流注放电理论认为气体间隙击穿的主要电离为 光电离 ，并且强调了 二次电子崩 的作用。
（6分）3：电介质的极化强弱可用 介电常数 的大小来表示。
它与该介质分子的极性强弱有关，还受到 温度 、 外加电场频率 等因素的影响。
（3分） 4：绝缘缺陷可分为两大类： 集中性缺陷 和 分散性缺陷 。
（2分） 5：常用的避雷器类型有： 保护间隙、管型避雷器(排气式避雷器)、阀式避雷器和 金属氧化物避雷器 。
（4分）6：国家标准中的标准雷电冲击电压波形参数为__121.2(130%),50(120%)T s T s μμ=±=±__ __.（1分）7：影响液体电介质击穿电压的因素有 电场均匀程度、液体压力、温度、电压作用时间 （2分）二：请选出下面各题中的正确答案（将所选择的答案号填在括号内。
每题2分，共28分）班 级 学 号 姓 名密封装订线 密封装订线 密封装订线1. 自持放电是指( b )a、间隙依靠外界电离因素维持的放电过程。
b、自持放电是指间隙依靠自身的电离过程，便可维持间隙放电过程，去掉外界电离因素，间隙放电仍能持续。
c、自持放电时，间隙无需外加电压。
2. 波阻抗为Z的线路末端接负载电阻R，且R＝Z。
入射电压U0到达末端时，波的折反射系数为( a )a.折射系数α＝1，反射系数β＝0b.折射系数α＝－1，反射系数β＝1c.折射系数α＝0，反射系数β＝1d.折射系数α＝1，反射系数β＝－1 3．均匀电场下，击穿过程中是否出现电晕现象( c )a、出现b、不一定出现c、不出现4．按国家标准规定，进行工频耐压试验时，在绝缘上施加工频试验电压后，要求持续( a )a．1 min b．3 minc．5 min d．10 min5．雷电流通过避雷器阀片电阻时，产生的压降称为( c ) a．额定电压b．冲击放电电压c．残压d．灭弧电压6．三台串接的工频试验变压器装置中，每台工频试验变压器的容量是不同的，三台工频试验变压器的容量之比是（ b ）a．1∶2∶3 b．3∶2∶1c．2∶1∶3 d．1∶3∶27．在大气条件下，空气间隙的击穿电压随空气相对密度的增大而（ c ）ａ．下降ｂ. 不变ｃ. 升高8．选择合理的绝缘配合（ b ）9．海拔高度增加，空气间隙的击穿电压（ b ）ａ．上升ｂ．下降ｃ．不变10．固体电介质沿面闪络是（ c ）ａ．固体电介质被击穿。
《高电压技术》试题及答案一、单选题（每题2分，共38道小题，总分值76分）1.流经变电所避雷器的雷电流与进线段的波阻抗（）。
（2分）A.无关B.成正比C.成反比D.成非线性关系正确答案：C2.电压波沿架空线路的传播速度为光速的（）。
（2分）A.3倍B.1倍C.0.5倍D.2倍正确答案：B3.超声波检测方法进行探测的监视装置是用（）。
（2分）A.雷电波B.声波C.激光正确答案：B4.可用直流高压代替工频高压进行耐压试验，当被试品为（）。
（2分）A.大电容量B.小电容量C.电阻正确答案：A5.吸收比是指加压60秒时的绝缘电阻与15秒时的绝缘电阻的（）。
2分）A.比值B.乘积C.差正确答案：A6.末端开路的变压器绕组，绕组上出现的电压最大值约为来波电压的（）倍。
（2分）A.1B.2C.1.4D.1.2正确答案：B7.下列因素中，不会影响液体电介质击穿电压的是（）。
（2分）A.电压的频率B.温度C.电场的均匀程度D.杂质正确答案：A8.极化时间最短的是（）。
（2分）A.空间电荷极化B.电子式极化C.偶极子极化D.离子式极化正确答案：B9.若导线上方架有避雷线，则导线上的感应过电压（）。
（2分）A.降低B.升高C.不变D.为零正确答案：A10.下面哪种极化存在于一切气体、液体和固体电介质中（）。
（2分）A.偶极子的转向极化B.离子式极化C.电子式极化D.夹层极化正确答案：C11.防雷接地电阻值应该（）。
（2分）A.越小越好B.越大越好C.为无穷大D.可大可小正确答案：A12.极不均匀电场中的极性效应表明（）。
（2分）A.负极性的击穿电压和起晕电压都高B.正极性的击穿电压和起晕电压都高C.负极性的击穿电压低和起晕电压高D.正极性的击穿电压低和起晕电压高正确答案：D13.极化时间最短的是（）。
（2分）A.电子式极化B.离子式极化C.偶极子极化D.空间电荷极化正确答案：A14.沿着固体介质表面发生的气体放电称为（）。

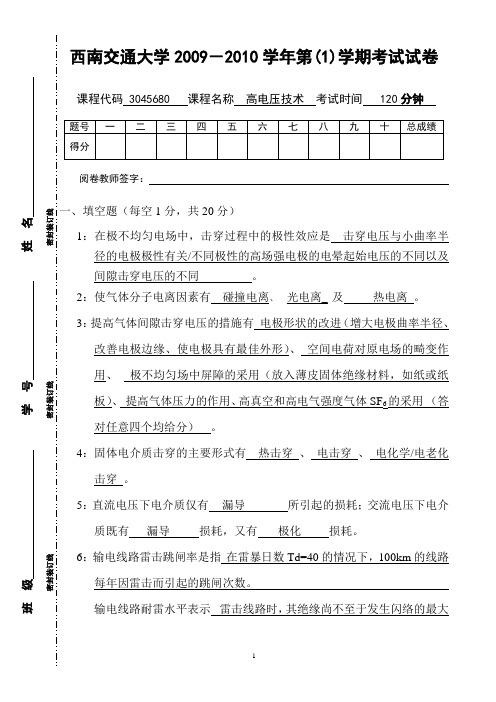

西南交通大学2009－2010学年第(1)学期考试试卷课程代码 3045680 课程名称 高电压技术 考试时间 120分钟阅卷教师签字：一、填空题（每空1分，共20分）1：在极不均匀电场中，击穿过程中的极性效应是 击穿电压与小曲率半径的电极极性有关/不同极性的高场强电极的电晕起始电压的不同以及间隙击穿电压的不同 。
2：使气体分子电离因素有 碰撞电离、__光电离__及 热电离 。
3：提高气体间隙击穿电压的措施有 电极形状的改进（增大电极曲率半径、改善电极边缘、使电极具有最佳外形）、 空间电荷对原电场的畸变作用、 极不均匀场中屏障的采用（放入薄皮固体绝缘材料，如纸或纸板）、 提高气体压力的作用、高真空和高电气强度气体SF 6的采用 （答对任意四个均给分） 。
4：固体电介质击穿的主要形式有 热击穿 、 电击穿 、 电化学/电老化击穿 。
5：直流电压下电介质仅有 漏导 所引起的损耗；交流电压下电介质既有 漏导 损耗，又有 极化 损耗。
6：输电线路雷击跳闸率是指 在雷暴日数Td=40的情况下，100km 的线路每年因雷击而引起的跳闸次数。
输电线路耐雷水平表示 雷击线路时，其绝缘尚不至于发生闪络的最大班 级 学 号 姓 名密封装订线 密封装订线 密封装订线雷电流幅值或能引起绝缘闪络的最小雷电流幅值，单位kA。
7：变电站进线保护段的作用是限制流经避雷器的雷电流和限制入侵波的陡度。
8：局部放电的在线检测分为电测法和非电测法两大类。
9：液体电介质的极化形式有电子位移极化和偶极子位移极化两种。
二：请选出下面各题中的正确答案（将所选择的答案号填在括号内。
每题2分，共28分）1. 电晕放电是局部范围内的（ a ）a.自持放电b.非自持放电c.沿面放电d.滑闪放电2. 变电所中变压器到避雷器的最大允许电气距离与( d )a.侵入波的幅值成反比b.避雷器残压成正比c.变压器的冲击耐压值成反比d.侵入波陡度成反比3. 自持放电是指（ b ）a、间隙依靠外界电离因素维持的放电过程。
《高电压技术》第1~4次作业本次作业是本门课程本学期的第1次作业，注释如下：一、单项选择题(只有一个选项正确，共10道小题)1. 国际电工委员会（IEC）和我国国家标准规定，标准雷电冲击电压波为：________。
(A) 1.2/50μs(B) 1.2/2～5μs(C) 100/2500μs(D) 500/2500μs正确答案：A解答参考：2. 流注理论未考虑的现象。
(A) 碰撞电离(B) 表面电离(C) 光电离(D) 空间电荷对电场的影响正确答案：B解答参考：3. 稍不均匀电场中不可能存在稳定的电晕放电，一旦出现局部放电，即导致整个气隙的击穿，它的冲击系数。
(A) 远大于1(B) 约等于1(C) 远小于1(D) 不确定正确答案：B解答参考：4. 任何电介质都不同程度地具有一定的导电性能，表征电介质导电性能的主要物理量是。
(A) 介电常数(B) 电导率(D) 击穿电场强度正确答案：B解答参考：5. 局部放电的监测方法中，不属于非电监测方法的是。
(A) 噪声检测法(B) 介质损耗法(C) 光检测法(D) 化学分析法正确答案：B解答参考：6. 随着输电线路长度的增加线路的波阻抗将。
(A) 不变(B) 增大(C) 减小(D) 可能增大也可能减小正确答案：A解答参考：7. 波在线路上传播，当末端短路（接地）时，以下关于反射描述正确的是。
(A) 电流为0，电压增大一倍(B) 电压为0，电流增大一倍(C) 电流不变，电压增大一倍(D) 电压不变，电流增大一倍正确答案：B解答参考：8. 220kV输电线路应有的耐雷水平是_________。
(A) 20～30kA(B) 30～60kA(C) 40～75kA正确答案：D解答参考：9. 以下属于操作过电压的是_________。
(A) 工频电压升高(B) 断续电弧接地过电压(C) 变电所侵入波过电压(D) 铁磁谐振过电压正确答案：B解答参考：10. 空载线路合闸的时候，可能产生的最大过电压为_________。
《高电压技术》2009～2010学年第一学期期末考试卷(A)班级 姓名 座号 得分一、单项选择题(本大题共8小题，每小题2分，共16分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
1.流注理论未考虑( )的现象。
A.碰撞游离B.表面游离C.光游离D.电荷畸变电场2.极化时间最短的是( )。
A.电子式极化B.离子式极化C.偶极子极化D.空间电荷极化3.先导通道的形成是以( )的出现为特征。
A.碰撞游离B.表现游离C.热游离D.光游离4.下列因素中，不会影响液体电介质击穿电压的是（ ）A.电压的频率B.温度C.电场的均匀程度D. 杂质5.电晕放电是一种（ ）。
A.滑闪放电B.非自持放电C.沿面放电D.自持放电6.以下四种气体间隙的距离均为10cm，在直流电压作用下，击穿电压最低的是（ ）。
A.球—球间隙(球径50cm)B.棒—板间隙，棒为负极C.针—针间隙D.棒—板间隙，棒为正极7.不均匀的绝缘试品，如果绝缘严重受潮，则吸收比K将( )A.远大于1B.远小于1C.约等于1D.不易确定8.雷击线路附近地面时，导线上的感应雷过电压与导线的（ ）A. 电阻率成反比B.悬挂高度成反比C.悬挂高度成正比D. 电阻率成正比二、填空题(本大题共9小题，每空1分，共18分)1.固体电介质电导包括_______电导和_______电导。
2.极不均匀电场中，屏障的作用是由于其对________的阻挡作用，造成电场分布的改变。
3.电介质的极化形式包括________、________、________和夹层极化。
4.气体放电现象包括_______和_______两种现象。
5.带电离子的产生主要有碰撞电离、______、______、表面电离等方式。
6.工频耐压试验中，加至规定的试验电压后，一般要求持续_______秒的耐压时间。
7.按绝缘缺陷存在的形态而言,绝缘缺陷可分为_______缺陷和______缺陷两大类。
高电压技术考试题及答案一、判断题（共100题，每题1分，共100分）1.单支避雷针的保护范围是一个以其本体为轴线的曲线圆锥体。
()A、正确B、错误正确答案：A2.电介质中的电导电流由离子数目决定，杂质中的含水量不是主要影响因素。
(）A、正确B、错误正确答案：B3.电压直角波流经并联电容后，波形将变成衰减的直线波形。
()A、正确B、错误正确答案：B4.外绝缘可由固体、液体、气体或多种介质的组合构成。
（）。
A、正确B、错误正确答案：B5.氧化锌避雷器具有的特点能大量吸收工频续流能量。
()A、正确B、错误正确答案：B6.线路末端短路(接地)时，结果是使线路末端的电流增大为电流入射波的两倍。
()A、正确B、错误正确答案：A7.液体中呈溶解状态的水分可以明显影响液体的击穿电压。
()A、正确B、错误正确答案：B8.交流电压下，电介质的能量损耗与电源频率成正比。
(）A、正确B、错误正确答案：A9.工程上有时要设法通过增加绝缘电阻以改普电压分布。
(）A、正确B、错误正确答案：B10.在不均匀电场中，热击穿电压随介质厚度增大使其平均击穿场强增加。
()A、正确B、错误正确答案：B11.波阻抗的值决定于单位长度导线的电感和电容，与线路长度无关。
()A、正确B、错误正确答案：A12.对铁磁谐振电路，在同一电源电势作用下，回路只能有一种稳定工作状态。
（）A、正确B、错误正确答案：B13.感应雷过电压，它的形成机理与直接雷击过电压完全相同。
()A、正确B、错误正确答案：B14.根据兆欧表铭牌额定电压及测得的绝缘电阻值，可换算出试品直流泄漏电流值。
()A、正确B、错误正确答案：B15.SF6气体多用在稍不均匀电场中，曲率较大的电极为负极性时气隙的击穿电压均小于电极为正时的值。
()A、正确B、错误正确答案：A16.测量设备的直流泄漏电流没有测量绝缘电阻发现缺陷的有效性高。
()A、正确B、错误正确答案：B17.当系统进行操作或发生故障时，某一回路自振频率与电源频率相等时，将发生谐振现象，导致系统中某些部分（或设备）上出现的过电压。
2009.12本部高电压技术试卷及答案A南京信息工程大学试卷2009 － 2010学年第 1 学期高电压技术课程试卷( A 卷)本试卷共 2 页；考试时间 120 分钟；任课教师陈炜峰；出卷时间2009 年 12 月信息与控制学院电气工程与自动化专业06 年级班学号姓名得分一、选择题(每小题 2 分，共 16 分)1、下列表述中，对波阻抗描述不正确的是______。
A．波阻抗是前行波电压与前行波电流之比B．对于电源来说波阻抗与电阻是等效的C．线路越长，波阻抗越大D．波阻抗的大小与线路的几何尺寸有关2、电晕放电是一种。
A．均匀场中放电B．非自持放电C．电弧放电D．自持放电3、以下哪个不是发生污闪最危险的气象条件。
A.大雾B.毛毛雨C.凝露D.大雨4、以下哪种材料具有憎水性。
A. 金属B.电瓷C. 玻璃D硅橡胶5、解释电压较高、距离较长的间隙中的气体放电过程可用。
A．汤逊理论B．流注理论C．巴申定律D．小桥理论6、雷电流具有冲击波形的特点：______。
A．缓慢上升，平缓下降B．缓慢上升，快速下降C．迅速上升，平缓下降D．迅速上升，快速下降7、波在线路上传播，当末端开路时，以下关于反射描述正确的是______。
A．电流为0，电压增大一倍B．电压为0，电流增大一倍C．电流不变，电压增大一倍D．电压不变，电流增大一倍8、我国的规程中规定线路防雷设计用雷电流波头时间为。
A．1.2μs B．1.5Ps C．2.6μs D.10μs二、填空题 (每空 2 分，共 22 分)1、流注理论未考虑电离的现象。
2、根据巴申定律，在某一PS值下，击穿电压存在值。
3、气体内的各种粒子因高温而动能增加，发生相互碰撞而产生游离的形式称为______。
4、传输线路的波阻抗与______和______有关，与线路长度无关。
5、在极不均匀电场中，正极性击穿电压比负极性击穿电压______。
6、减少绝缘介质的介电常数可以______电缆中电磁波的传播速度。
高电压技术题库与答案一、判断题（共100题，每题1分，共100分）1.电压直角波流经并联电容后，波形将变成指数波。
( )A、正确B、错误正确答案：A2.绝缘物在强电等因素作用下，完全失去绝缘性能的现象称为绝缘击穿。
( )A、正确B、错误正确答案：A3.当冲击电压作用于变压器绕组时，由于绕组电感和电容之间的能量转换，使过渡过程具有递增的振荡性质。
( )A、正确B、错误正确答案：B4.电子式极化和偶极子极化属于弹性极化。
（）A、正确B、错误正确答案：B5.雷电冲击波电压从零变化到最大值只需 1.2μs,在线路上的分布长度只有360m。
()A、正确B、错误正确答案：A6.雷击杆塔时的耐雷水平与导线与地线间的耦合系数和绝缘子串的50%冲击闪络电压无关。
( )A、正确B、错误正确答案：B7.极性电介质由于分子具有极性，通常都具有较大的介电常数。
（）A、正确B、错误正确答案：A8.垂直和水平接地体的根数越多，接地电阻就越大。
( )A、正确B、错误正确答案：B9.避雷器对任何过电压都能起到限制作用。
()A、正确B、错误正确答案：B10.绝缘存在空隙或气泡时，当所加电压大到能引起气泡电离或发生局部放电时，tan8值随着电压上升而迅速增大，电压回落时同一电压值下电离比在电压上升时更强一些。
( )A、正确B、错误正确答案：A11.电晕放电具有化学效应、热效应、高频脉冲等效应。
()A、正确B、错误正确答案：A12.雷击线路时，线路绝缘不发生闪络的雷电流叫耐雷水平。
()A、正确B、错误正确答案：B13.在超高压线路中，并联电抗器的主要作用是升高工频过电压。
（）A、正确B、错误正确答案：B14.绝缘介质在施加直流电压后，常有明显的电流随时间衰减的现象，这种现象称为介质的吸收现象。
(A、正确B、错误正确答案：A15.线路上架设的避雷线是提高线路耐雷水平的主要措施。
()A、正确B、错误正确答案：A16.电机出线上敷设电缆段对电机防雷有利。
西南交通大学2009－2010学年第(1)学期考试试卷课程代码 3045680 课程名称 高电压技术 考试时间 120分钟阅卷教师签字：一、填空题（每空1分，共20分）1：在极不均匀电场中，击穿过程中的极性效应是 击穿电压与小曲率半径的电极极性有关/不同极性的高场强电极的电晕起始电压的不同以及间隙击穿电压的不同 。
2：使气体分子电离因素有 碰撞电离、__光电离__及 热电离 。
3：提高气体间隙击穿电压的措施有 电极形状的改进（增大电极曲率半径、改善电极边缘、使电极具有最佳外形）、 空间电荷对原电场的畸变作用、 极不均匀场中屏障的采用（放入薄皮固体绝缘材料，如纸或纸板）、 提高气体压力的作用、高真空和高电气强度气体SF 6的采用 （答对任意四个均给分） 。
4：固体电介质击穿的主要形式有 热击穿 、 电击穿 、 电化学/电老化击穿 。
5：直流电压下电介质仅有 漏导 所引起的损耗；交流电压下电介质既有 漏导 损耗，又有 极化 损耗。
6：输电线路雷击跳闸率是指 在雷暴日数Td=40的情况下，100km 的线路每年因雷击而引起的跳闸次数。
输电线路耐雷水平表示 雷击线路时，其绝缘尚不至于发生闪络的最大班 级 学 号 姓 名密封装订线 密封装订线 密封装订线雷电流幅值或能引起绝缘闪络的最小雷电流幅值，单位kA。
7：变电站进线保护段的作用是限制流经避雷器的雷电流和限制入侵波的陡度。
8：局部放电的在线检测分为电测法和非电测法两大类。
9：液体电介质的极化形式有电子位移极化和偶极子位移极化两种。
二：请选出下面各题中的正确答案（将所选择的答案号填在括号内。
每题2分，共28分）1. 电晕放电是局部范围内的（ a ）a.自持放电b.非自持放电c.沿面放电d.滑闪放电2. 变电所中变压器到避雷器的最大允许电气距离与( d )a.侵入波的幅值成反比b.避雷器残压成正比c.变压器的冲击耐压值成反比d.侵入波陡度成反比3. 自持放电是指（ b ）a、间隙依靠外界电离因素维持的放电过程。
b、间隙依靠自身的电离过程，便可维持间隙放电过程，去掉外界电离因素，间隙放电仍能持续。
c、间隙放电时，无需外加电压。
4. 绝缘子的污闪是指污秽绝缘子在（ b ）下的沿面闪络a.过电压b.工作电压c.雷电冲击电压d.操作冲击电压5. 棒-板气体间隙，保持极间距不变，改变电极上所施加的直流电压极性，棒为正极时，击穿电压为u棒+；棒为负极时，击穿电压为u棒-，则（b ）。
a、u棒+ >u棒-b、u棒+＜u棒-c、u棒+＝u棒-6. u50%表示（a ）a、绝缘在该冲击电压（幅值）作用下，放电的概率为50%它反映绝缘耐受冲击电压的能力。
ｂ．绝缘可能耐受的最大冲击电压。
ｃ．绝缘冲击放电电压的最大值。
7．在大气条件下，空气间隙的击穿电压随空气相对密度的增大而（c）：ａ．下降ｂ. 不变ｃ. 升高8．选择合理的绝缘配合（b）9．平行板电极间充有两层电介质（沿电场方向叠放），已知两电介质的相对介电系数εｒ1>εｒ2，在外加电压作用下，它们的场强分别为E1和E2则（ c ）：a．E1= E2 b. E1> E2 c. E1< E210. 在一般杆塔高度线路防雷设计时采用的雷电流计算波形是（ d ）a.斜角波b.标准冲击波c.半余弦波d.斜角平顶波11. 一入射波电压从架空线进入电缆时，节点处的（ d ）a.电压折射系数>1b.电压折射系数<0c.电压反射系数>1d.电压反射系数<012. 切除空载线路出现操作过电压的原因是（ b ） a ．断路器不是在电流过零开断b ．断路器开断空载线路过程中触头间多次燃弧c ．系统出现谐振过电压13. 测量绝缘电阻不能有效发现的缺陷是( d )。
a.绝缘整体受潮b.存在贯穿性的导电通道c.绝缘局部严重受潮d.绝缘中的局部缺陷14. 无穷长直角波作用于末端开路的单相变压器绕组时,若不考虑绕组内的损耗, 绕组上最大电位出现在（ c ） a ．绕组首端 b. 绕组中部 c. 绕组末端 三. 简答题（每题4分，共12分） 1：叙述气体放电过程。
答：在外施电场作用下，电子崩由阴极向阳极发展，由于气体原子（或分子）的激励、电离、复合等过程产生光电离，在电子崩附近由光电子引起新的子电子崩,电子崩接近阳极时，电离最强,光辐射也强。
光电子产生的子电子崩汇集到由阳极生长的放电通道，并帮助它的发展，形成由阳极向阴极前进的流注（正流注），流注的速度比碰撞电离快。
同时，光辐射是指向各个方向的，光电子产生的地点也是随机的，这说明放电通道可能是曲折进行的。
正流注达到阴极时,正负电极之间形成一导电的通道，可以通过大的电流，使间隙击穿。
如果所加电压超过临界击穿电压（过电压），电子崩电离加强，虽然电子崩还没有发展到阳极附近，但在间隙中部就可能产生许多光电子及子电子崩,它们汇集到主电子崩,加速放电的发展，增加放电通道的电导率，形成由阴极发展的流注（负流注）。
当电子崩头部的电场比外加电压在间隙中形成的均匀电场更强时，电子崩附近电场严重畸变，电离剧烈，放电可以自行发展成流注，从而导致间隙击穿。
2：试写出单根避雷针的保护范围计算公式。
答：单支避雷针 单支避雷针的保护范围如图8-6所示，在被保护物高度h x 水平面上的保护半径r x应按下列公式计算：当2h h x ≥时 p h p h h r a x x )(=-= 当2hh <时 p h h r )25.1(x x -=式中： r x ——避雷针在hx 水平面上的保护半径，m ； h x ——被保护物的高度，m ；h ——避雷针的高度，m ；h a ——避雷针的有效高度，m ；P ——高度影响系数，h ≤30m ，P ＝1；30m ＜h ≤120m ，h p /5.5=；当h ＞120m 时，取其等于120m 。
可计算出避雷针在地面上的保护半径：hp r 5.1x =。
3：对架空线路绝缘子串，如何确定工作电压其所需绝缘子片数？如何确定操作过电压下其所需绝缘子片数？答：在根据杆塔机械载荷选定绝缘子型式之后，需要确定每串绝缘子的片数，以满足下列要求： a. 在工作电压下不发生污闪；b. 雨天时在操作过电压作用下不发生闪络(湿闪)。
c. 具有一定的雷电冲击耐压强度，保证一定的线路耐雷水平。
确定绝缘子串的片数的具体做法简介如下：（1）按工作电压下所要求的泄漏距离（爬电比距）S 决定所需绝缘子片数n 绝缘子串应有足够的沿面爬电比距以防止在工作电压下发生污闪。
具体的作法是：按工作电压下所需求的泄漏距离决定所需绝缘子片数，然后按操作过电压及耐雷水平的要求进行验算。
爬电比距定义如下：kV cm Un s /λ=式中 n ——每串绝缘子的片数λ——每片绝缘子的爬电距离，cm 。
U ——线路的额定电压（有效值），kV 。
对于不同的污秽地区要求一定的爬电比距S 0，必须满足0S S ≥，否则污闪事故将比较严重，会造成很大损失。
《高压电力设备外绝缘污秽等级》中把外绝缘按污染程度划分为0、Ⅰ、Ⅱ、Ⅲ、Ⅳ级，其中0级相应于无明显污秽地区。
各级要求的最小爬电比距值如表9-8所示。
由此可得出根据最高工作线电压确定每串绝缘子的片数为λUS n 01≥（2）按内部过电压进行验算 绝缘子串除应在长期工作电压下不发生闪络外，还应耐受操作过电压的作用。
即绝缘子串的湿闪电压在考虑大气状态等影响因素并保持一定的裕度后，应大于可能出现的操作过电压。
通常取10％的裕度．则绝缘于的工频或操作湿闪电压U sh 为U sh =1.1k 0U xg式中k 0为操作过电压的计算倍数；U xg 为最高运行相电压。
四：计算题（共40分）1：一固体电介质，其电容量C=2000pF ；tanδ=1%；绝缘电阻R=2000M Ω，求：①施加工频电压U=100kV （有效值），介质损耗为多少？②施加直流电压U=100kV ，介质损耗为多少？（10分）解：1 交流情况下22612cos tan 100102502000121%2062.8p ui u wcp wϕδππ-===⨯⨯⨯⨯⨯⨯== （5分） 2直流情况下2321069(1010)105200010210u p w R ⨯====⨯⨯ （5分） 2：某变电所母线接线图如下，各路出线波阻抗Z=400Ω，现有一幅值U=500kV 的无穷长直角波由其中一路出线侵入变电所，求变电所母线上电压幅值。
（10分）解：母线上电压/422/5200/4B z U u u kV z z =⨯==+3: 下图所示平原地区110kV 单避雷线线路，已知避雷线弧垂=g f 2.8m ，导线弧垂=c f 5.3m ，几何耦合系数为0.114，修正后的电晕下的耦合系数为0.143，杆塔电感16.4µH ，雷击杆塔时分流系数为0.9，线路绝缘子U 50%＝700kV ，杆塔冲击接地电阻为7欧，建弧率为0.85，保护角为25°，击杆率为1/4，试求（1）雷击杆塔时耐雷水平；（2）绕击率及绕击耐雷水平；（3）线路的雷击跳闸率。
（注：雷暴日按40=d T 进行计算，即：雷电流幅值概率88Ilgp =-；百公里线路年落雷次数：()g h b 428.0N +=。
单根避雷线，取b=0代入计算。
导线平均高度：c C c f H h 32-=；避雷线平均高度：g g g f H h 32-=,雷击杆塔耐雷水平：50%10(1)()(1)2.6 2.6ga t c i t c U I h h L h k R k k h h ββ=-+-+-，绕击率：lg 3.9P α=-）（20分）题３图 某110kV 单避雷线线路杆塔解：22(12.2 1.2 6.1) 2.817.633g g g h H f m m =-=++-⨯= （1分）2212.2 5.38.733c C c h H f m m =-=-⨯= （1分）雷击杆塔时耐雷水平为：50%10(1)()(1)2.6 2.670013.416.417.68.7(10.143)0.97(0.143)0.9(10.114)19.5 2.68.7 2.663.27g a t c i t c U I h h L h k R k k h h kVkAββ=-+-+-=-⨯⨯+-⨯⨯+-⨯⨯= （5分）因为：雷电流幅值概率88I lgp =-所以：雷电流超过I 1和I 2的概率分别为：P 1=19%，P 2=83%。
（2分）雷绕击于导线时的耐雷水平：50%27007100100U I kA ≈≈ （3分）因为：lg 3.9P α=-lg 3.9P α=- 所以绕击率为： 2.62100.00240.24%P α-=== （4分） 雷击跳闸率: 12120.28(4)()n n n h gp p p αη=+=+ =1190.24830.28(417.6)0.85()0.834100100100⨯⨯⨯⨯+⨯=⋅次/(100km a) （4分）。
