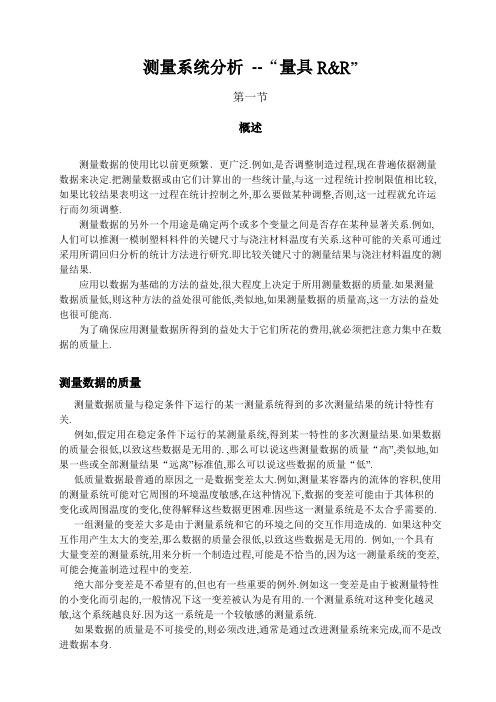

测量系统分析--“量具R&R”第一节概述测量数据的使用比以前更频繁﹑更广泛.例如,是否调整制造过程,现在普遍依据测量数据来决定.把测量数据或由它们计算出的一些统计量,与这一过程统计控制限值相比较,如果比较结果表明这一过程在统计控制之外,那么要做某种调整,否则,这一过程就允许运行而勿须调整.测量数据的另外一个用途是确定两个或多个变量之间是否存在某种显著关系.例如,人们可以推测一模制塑料料件的关键尺寸与浇注材料温度有关系.这种可能的关系可通过采用所谓回归分析的统计方法进行研究.即比较关键尺寸的测量结果与浇注材料温度的测量结果.应用以数据为基础的方法的益处,很大程度上决定于所用测量数据的质量.如果测量数据质量低,则这种方法的益处很可能低,类似地,如果测量数据的质量高,这一方法的益处也很可能高.为了确保应用测量数据所得到的益处大于它们所花的费用,就必须把注意力集中在数据的质量上.测量数据的质量测量数据质量与稳定条件下运行的某一测量系统得到的多次测量结果的统计特性有关.例如,假定用在稳定条件下运行的某测量系统,得到某一特性的多次测量结果.如果数据的质量会很低,以致这些数据是无用的. ,那么可以说这些测量数据的质量“高”,类似地,如果一些或全部测量结果“远离”标准值,那么可以说这些数据的质量“低”.低质量数据最普通的原因之一是数据变差太大.例如,测量某容器内的流体的容积,使用的测量系统可能对它周围的环境温度敏感,在这种情况下,数据的变差可能由于其体积的变化或周围温度的变化,使得解释这些数据更困难.因些这一测量系统是不太合乎需要的.一组测量的变差大多是由于测量系统和它的环境之间的交互作用造成的. 如果这种交互作用产生太大的变差,那么数据的质量会很低,以致这些数据是无用的. 例如,一个具有大量变差的测量系统,用来分析一个制造过程,可能是不恰当的,因为这一测量系统的变差,可能会掩盖制造过程中的变差.绝大部分变差是不希望有的,但也有一些重要的例外.例如这一变差是由于被测量特性的小变化而引起的,一般情况下这一变差被认为是有用的.一个测量系统对这种变化越灵敏,这个系统越良好.因为这一系统是一个较敏感的测量系统.如果数据的质量是不可接受的,则必须改进,通常是通过改进测量系统来完成,而不是改进数据本身.测量过程术语“测量”定义为“赋值给具体事物以表示它们之间关于特殊特性的关系”. 赋值过程定义为测量过程,而赋予的值定义为测量值.从这些定义得出,应将一种测量过程看成一个制造过程,它产生数字(数据)作为输出.术语量具: 任何用来获得测量结果的装置;包括用来测量合格/不合格装置.测量系统: 用来对被测特性赋值的操作、程序、量具、设备、软件以及操作人员的集合;用来获得测量结果的整个过程.测量系统的分辨力(或分辩率): 测量系统捡出并如实指示被测特性中极小变化的能力.重复性: 指同一个人使用同一量具,多次测量同一零件上的同一参数所测结果的变差.再现性: 指不同人使用同一量具,测量同一零件上的同一参数所测结果的变差.C重复性量具精确度: 指测量观察平均值与真实值(基准值)的差异。
测量系统分析(M S A)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March测量系统分析（MSA）1目的和范围规范测量系统分析，明确实施方法、步骤及对数据的处理、分析。
2规范性引用文件无3定义3.1测量系统：用来对测量单元进行量化或对被测的特性进行评估，其所使用的仪器或量具、标准、操作、方法、夹具、软件、人员、环境及假设的集合；也就是说，用来获得测量结果的整个过程。
3.2稳定性：是测量系统在某持续时间内测量同一基准或零件的单一特性时获得的测量值总变差。
稳定性是整个时间的偏倚的变化。
3.3分辨率：为测量仪器能够读取的最小测量单位。
别名：最小读数单位、刻度限度、或探测度、分辨力；要求低于过程变差或允许偏差（tolerance）的十分之一。
Minitab中常用的分辨率指标：可区分的类别数ndc=(零件的标准偏差/ 总的量具偏差)* ，一般要求它大于等于5才可接受，10以上更理想。
3.4过程总波动TV=6σ。
σ——过程总的标准差3.5准确性（准确度）：测量的平均值是否偏离了真值，一般通过量具计量鉴定或校准来保证。
3.5.1真值：理论正确值，又称为：参考值。
3.5.2偏倚：是指对相同零件上同一特性的观测平均值与真值的差异。
%偏倚=偏倚的平均绝对值/TV。
3.5.3线性：在测量设备预期的工作量程内，偏倚值的差值。
用线性度、线性百分率表示。
3.6精确性（精密度）：测量数据的波动。
测量系统分析的重点，包括：重复性和再现性3.6.1重复性：是由一个评价人，采用一种测量仪器，多次测量同一零件的同一特性时获得的测量值变差。
重复性又被称为设备波动（equipment variation，EV）。
3.6.2再现性：是由不同的评价人，采用相同的测量仪器，测量同一零件的同一特性时测量平均值的变差。
再现性又被称为“评价人之间”的波动（appraiser waration，AV）。
六西格玛培训—优化阶段模块测量（M easurement）系统（S ystem）分析（A nalysis）Patrick ZhaoI&CIM Deployment Champion测量系统分析介绍可变数据的测量系统分析属性数据的测量系统分析类型I的量具研究**量具的线性和偏倚性**测量系统分析介绍可变数据的测量系统分析属性数据的测量系统分析类型I的量具研究**量具的线性和偏倚性**什么是测量系统分析？•什么是测量系统？测量员测量设备测量材料测量方法测量环境为什么要做测量系统分析？PPAP需要提交的文件之一质量改进过程的重要组成部分数据是可靠的测量系统分析的应用VSV1.0V2.0验收新测量系统对比不同测量系统的差异维修或升级前后的变化测量系统变异•和所有系统一样，测量系统也不可能保持永远稳定，所以也存在变异•良好的测量系统考虑到所有的变异源，并且将他们的影响降低到最小•广义的测量系统有两个主要的变异源组成准确度精确度准确度和精确度的关系有效的校准是Gage R&R 研究的前提！准确度Accuracy偏倚性Bias 线性Linearity 稳定性Stability 精确度Precision 重复性Repeatability再现性Reproducibility 通过校准Gage R&R国家标准NationalStandard参考标准Reference Standard工作标准Working Standard生产用量具Production Gage生产用量具Production Gage工作标准Working Standard参考标准Reference Standard国家标准National Standard塞规三坐标激光干涉仪光速在约30万分之一秒内移动的距离准确度—偏倚性•偏倚性检查实测平均测量值和参考值之间的差。
•例：制造商想知道在工业烘炉中的温度计是否有偏倚。
测量实际偏倚202.7-202=0.7 202.5-202=0.5 203.2-202= 1.2 203.0-202= 1.0 203.1-202= 1.1 203.3-202= 1.3结论：•202°热度设置处的温度测量值呈正偏倚，平均偏倚量为0.97。
