机械制图图框标准机械制图图框是机械工程制图中的重要组成部分，它规定了图纸的格式、内容和标注，对于正确、清晰地表达设计意图至关重要。
因此，制定机械制图图框标准对于提高制图质量、统一图纸格式具有重要意义。
下面将就机械制图图框标准进行详细介绍。
首先，机械制图图框标准应符合国家标准和行业规范的要求，包括图框的尺寸、线型、标注等内容。
图框的尺寸应根据图纸的规格进行设计，一般情况下，A4、A3、A2、A1、A0等规格的图纸应分别设计相应大小的图框。
而线型和标注则应符合国家标准规定，例如线型的粗细、虚实线的使用、标注文字的大小和位置等都有明确的规定，制图人员应严格按照标准进行设计。
其次，机械制图图框标准应包含必要的信息内容，如图纸名称、图号、比例尺、设计人员、审核人员、日期等。
这些信息对于图纸的识别和管理非常重要，能够确保图纸的准确性和可追溯性。
同时，图框中还应包含必要的辅助线，如中心线、对称线、基准线等，以便于后续的图纸绘制和阅读。

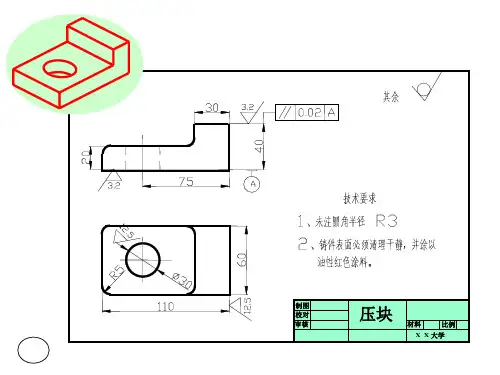

另外，机械制图图框标准还应规定图框的布局和内容，如标题栏、图框边框、图框中的内容等。
标题栏应包括图纸名称、图号、比例尺等信息，而图框边框应包括图框线、折叠线、图框折叠标注等内容。
图框中的内容应包括零件图、装配图、工艺图等，根据实际需要进行布局和标注。
最后，机械制图图框标准还应包括图框的打印和存档要求，如打印纸张的选择、打印比例尺的设置、图纸的存档方式等。
这些要求能够确保图纸的打印质量和长期保存，对于后续的使用和管理具有重要意义。
总之，机械制图图框标准是机械工程制图中不可或缺的一部分，它对于规范图纸格式、提高制图质量具有重要意义。
因此，制定合理、科学的机械制图图框标准对于推动机械工程制图的规范化和标准化具有重要意义，值得我们深入研究和探讨。
适合SolidWorks的机械设计及制图规范1. 总则为规范本公司内机械制图的格式，使之简单化、标准化，以便于网络共享，特制订机械制图规范。
此规范适用于本公司机械工程制图中使用Solidworks及Creo软件绘制的三维图及工程图样，在使用过程中如涉及本规范未规定的内容，应符合有关国家标准及规定。
2. 制图软件使用规范此部分内容以Solidworks软件为例进行规定，Creo软件按照此标准进行相应配置及使用。
2.1. 模板选择使用solidworks建立零件模型及装配体模型时，必须使用公司指定的模型模板，模板名称为“零件—某某公司”，“装配体—某某公司”。
使用solidworks建立工程图时，必须使用公司指定的工程图模板，模板名称为“工程图A0A1—某某公司”、“工程图A2A3A4—某某公司”。
工程图模板选择好后，选择合适的图纸格式。
根据国家标准规定，公司制定了5种幅面的图纸格式，包括“A0—某某公司”、“A1—某某公司”、“A2—某某公司”、“A3—某某公司”、“A4纵—某某公司”。
需特别说明的是，A4图纸在使用时不允许使用横向图幅。
2.2. 草图规范建立新零件后，若是拉伸特征，草图基准面选择上视基准面；若是旋转特征，草图基准面选择右视或前视基准面。
拉伸特征旋转特征绘制的草图必须完全定义（草图颜色全部变为黑色），应尽量使用约束（垂直、平行、相等、对称、相切等）而非尺寸标注来使草图完全定义。
2.3. 模型规范零件及装配体模型建立完成后，必须填写“自定义属性卡”，内容包括：名称，图样代号、物号、材料、备注。
零件及装配体模型名称命名规则为图号+名称，图号与名称与属性卡中填写的一致。
2.4. 图号规范编制方法为：产品代号+序号，如XXX-01-02-00、XXX-01-02-01。
其中，“XXX”表示产品代号，末位数为“00”表示为装配图，末位数为“01”、“02”……等编号时，表示为零件图。
“XXX”的命名规则为：机器简称的英文首字母+设备主参数，例如MXJ800表示磨削机，800代表加工最大直径为800mm。
CAD机械制图标准上海工程机械厂企业标准CAD制图标准QJJ/GC010-20121 范围本标准规定了CAD制图的基本设置要求、图形符号绘制、CAC图基本画法、CAD 制图尺寸标准等内容。
本标准适用于本公司在计算机网络系统上绘制和打印的CAD图样(含设计图样、工装图样和工艺图样)，本标准未规定的内容应符合有关国家和行业标准的规定。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准中最新版本的可能性。
GB/T 1182 产品几何技术规范(GPS) 几何公差形状、方向、位置、和跳动公差标注GB/T 4457.2 技术制图图样画法指引线和基准线的基本规定GB/T 4458.5 机械制图尺寸公差与配合注法GB/T 10609.1 技术制图标题栏GB/T 10609.2 技术制图明细栏GB/T 14689 技术制图图纸幅面和格式GB/T 14690 技术制图比例GB/T 14691 技术制图字体GB/T 16675.1技术制图 简化表示法第1部分：图样画法GB/T 16675.2技术制图 简化表示法 第2部分:尺寸注法GB/T 16900图形符号表示规则 总则GB/T 16901图形符号表示规则 产品技术文件用图形符号 第1部分：基本规则 GB/T 16902.1图形符号表示规则 设备用图形符号 第1部分:图形符号的形成 GB/T 16903.1图形符号表示规则 标志用图形符号 第1部分：图形标志的形成 GB/T 17450技术制图 图线GB/T 18229 CAD 工程制图规则GB T 19096技术制图图样画法未定义形状边的术语和注法JB/T 5054.2产品图样及设计文件 图样的基本要求JB/T 5054.3产品图样及设计文件 格式3 CAD 制图的基本设置要求3.1图纸幅面与格式绘制CAD 图时，其图纸幅面和格式按照GB/T14689的有关规定。
CAD机械制图规范XXX企业标准Q/LF 1001-2012CAD机械制图标准XXX前言本标准是根据我国计算机辅助设计与制图发展的需要,为最大限度地实现各工作站CAD图形文件的共享,规范技术人员设计制作的图纸、指导产品生产的全过程。
提高工作效率,缩短开发周期,结合图样的实际效果编制而成的。
本标准为公司体系管理文件,属受控文件,一经批准执行必须遵照执行。
本标准由总师办提出。
本标准主要起草人:酒树啟CAD机械制图标准1主题内容与适用范围本标准规定了CAD机械制图的字体、比例、图线、标题栏等内容,本标准适用于我厂在CAD网络系统上绘制和打印的机械图样,本标准未规定的内容应符合有关国家标准和部标准的规定。
2标准性援用文件GB/T 1182-1996外形和位置公差公例、定义、符号和图样透露表现法GB/T .1-1989技术制图标题栏GB/T .2-1989技术制图明细栏GB/T .4-1992机械制图用计算机信息交换常用长仿宋矢量字体、代(符号GB/T .5-1992机械制图用计算机信息交换常用长仿宋矢量字体、代(符号数据集单线单体字模集及数据集GB/T -1993技术制图图纸幅面和格式GB/T -1993技术制图比例GB/T -1993技术制图字体GB/T-2000 CAD工程制图规则JB/T 9165.4-1998专用工艺装备设计图样及设计文件格式3请求3.1图幅和图框图幅和图框应符合GB/T-2000(GB/T-93的规定。
3.1.1图幅3.1.1.1图幅的尺寸基本图幅(见表1应优先选用,需要时,也答应选用加长图幅,加长图幅应优先选用表2,加长图幅的尺寸是由基本图幅的短边成整数倍的增加后得出。
但由于A0×2(1189×1682.A0×3(1189×2523已跨越晒图机的规格,即宽边已跨越1051mm。
所以不应使用。
表1单位:毫米表2单位:毫米3.1.1.2图幅的分区a.用细实线在图纸周边内画出分区。
CAD技术制图规范1 目的规范本公司内CAD制图的格式，使之其简单化、标准化，便于网络共享。
2 范围适用于公司内机械工程制图中用CAD绘制的机械工程图样。
3 基本原则3.1 凡用计算机等设备中绘制机械工程图样时，如涉及本规范中未规定的内容，应符合有关标准和规定。
3.2 在机械工程制图中用CAD绘制的机械工程图样，首先应考虑表达准确，看图方便。
在完整、清晰、准确地表达零件各部分形状的前提下，力求制图简便、占用的设备内存量最少。
3.3 用CAD绘制机械图样时，尽量采用CAD新技术。
4 图纸幅面和格式4.1 GB/T14689-2008《技术制图 图纸幅面和格式》中规定的图纸基本幅面为：幅面代号 尺寸宽×长（单位：mm）A0 841×1189A1 594×841A2 420×594A3 297×420A4 210×297本规范规定：A3和A4为我公司技术制图的基本幅面，即一般情况下，技术制图的图纸幅面为A3或A4，特殊的图样幅面按标准比例缩放满足本规定；4.1.1幅面的加长：当采用基本幅面绘制图样不合式时,可将幅面加长,一般情况下,只允许将横式图纸在左右方向上加长n×210(n为自然数)；4.2 图框格式4.2.1图框必须留有装订边（见附图）。
4.3 标题栏4.3.1 每张图样右下角必须设有标题栏；4.3.2 标题栏由图样名称及图样代号区、材料标记区、图样标记区、更改区、签字区、企业名称区组成。
各区的内容与尺寸见附图的规定；4.3.3在加长幅面中，边框距及标题栏的绘制尺寸不允许变化；4.3.4根据QC/T2-92《汽车产品图样 格式》的标准规定：为满足在一张图样标题栏上填写两个或两个以上图样名称和编号的需要，允许在标题栏的右上方向图样内部延伸，延伸的部分称为延伸标题栏。
4.4 代号栏代号栏设于图样的左上角，填写图样代号，应与标题栏中图样代号一致；其字体方向与标题栏中的代号字体方向成180°（见附图）。
iso机械制图标准ISO机械制图标准。
ISO机械制图标准是国际标准化组织（ISO）制定的一系列机械工程制图的标准，它规定了机械制图的符号、尺寸、公差、表面质量要求等内容，是机械制图的基础性标准。
ISO机械制图标准的制定旨在实现机械制图的统一和规范，以便于不同国家和地区的机械工程师和制造商之间的交流和合作。
ISO机械制图标准的内容涵盖了机械制图的各个方面，包括线条、符号、尺寸标注、公差标注、表面质量要求等。
这些标准的制定旨在使机械制图更加规范和准确，以便于工程师和制造商能够准确理解和解释图纸上的信息，从而保证产品的质量和性能。
在ISO机械制图标准中，线条和符号是非常重要的内容。
线条的类型和粗细、符号的形状和尺寸都在标准中有详细规定。
这些规定的制定是为了使机械制图更加清晰和易于理解，避免因为线条和符号的混乱而导致误解和错误。
此外，ISO机械制图标准还规定了尺寸标注和公差标注的方法和要求。
尺寸标注是指在图纸上标注零件的尺寸，而公差标注则是指在尺寸上标注公差范围，以便于制造时能够控制零件的尺寸精度。
这些标准的制定是为了使机械制图能够准确传达零件的尺寸和公差信息，从而保证产品的装配和性能要求。
此外，ISO机械制图标准还规定了表面质量要求的内容。
表面质量要求是指在图纸上标注零件表面的加工要求，如光洁度、粗糙度、平整度等。
这些要求的制定是为了使机械制图能够清晰传达零件表面的加工要求，以便于制造时能够保证产品的表面质量要求。
总的来说，ISO机械制图标准的制定是为了使机械制图更加规范和准确，以便于工程师和制造商能够准确理解和解释图纸上的信息，从而保证产品的质量和性能。
通过遵循ISO机械制图标准，可以实现机械制图的统一和规范，促进国际间的交流和合作，推动机械工程行业的发展。
机械制图图框标准机械制图图框是机械工程制图中的重要组成部分，它是规范机械制图的格式、内容和布局的重要标准。
图框的设计标准化不仅可以提高机械图纸的规范性和统一性，还可以提高图纸的可读性和传达信息的准确性。
因此，制定机械制图图框标准对于提高机械制图质量和效率具有重要意义。
一、图框的设计要求。
1. 外形尺寸，图框应根据图纸规格确定外形尺寸，一般情况下，A4纸张的图框尺寸为297mm×210mm，A3纸张的图框尺寸为420mm×297mm。
2. 分区划分，图框应分为四个区域，分别是图框外边线、图框内边线、图框标题栏和图框内容区。
图框外边线为图框的最外边界，图框内边线为图框内容区的边界，图框标题栏用于填写图纸的名称、编号、比例等信息，图框内容区用于绘制机械零件的图样和注释。
3. 标准符号，图框中应包含标准符号，如ISO标准中规定的机械制图标准符号，用于表达图纸的特定信息，如图纸的比例、图纸的种类、图纸的编号等。
4. 字体要求，图框中的文字应采用规范的字体，一般情况下，标题栏中的字体应为粗体，内容区中的字体应为宋体，字号应根据图纸的比例和内容进行选择。
二、图框的制作流程。
1. 确定图框尺寸，根据图纸规格确定图框的外形尺寸，一般情况下，图框的外形尺寸应为图纸规格的整数倍。
2. 绘制图框边界，根据确定的外形尺寸，绘制图框的外边线和内边线，保证图框的整洁和规范。
3. 设计图框分区，将图框分为四个区域，确定图框标题栏和内容区的位置和大小，保证图框的布局合理。
4. 添加标准符号，在图框中添加标准符号，如图纸的比例、图纸的种类、图纸的编号等，确保图框的信息完整和准确。
5. 填写图框信息，在图框的标题栏中填写图纸的名称、编号、比例等信息，确保图框的信息完整和准确。
三、图框的应用意义。
1. 规范机械制图，图框作为机械制图的标准化组成部分，可以规范机械制图的格式、内容和布局，提高机械制图的规范性和统一性。
第一节国家标准中对制图的一般规定一图纸的幅面和格式GB/T 14689-19931 图纸的幅面为了使图纸幅面统一,便于装订和保管以及符合缩微复制原件要求,绘制技术图样时,应按以下规定选用图纸幅面;1应优先选用基本幅面表1－1;2必要时,允许选用加长幅面;但是加长后幅面的尺寸必须是由基本幅面的短边成整数倍增加后得出;表1－1 图纸幅面尺寸2 图框格式在图纸上必须用粗实线画出图框,图样必须绘制在图框内部;其格式分为留装订边和不留装订边两种;同一产品的图样只能采用一种图框格式;3 标题栏每张图纸上必须有标题栏,标题栏位于图纸的右下角,其格式遵守GB／的规定; 当标题栏的长边置于水平方向且与图纸的长边平行时,构成X型图纸；若标题栏的长边与图纸的长边垂直时,则构成Y型图纸;二比例1 术语1比例：图与实物相应要素的线性尺寸之比;2原值比例：比值为1的比例,即1：1;3放大比例：比值大于1的比例,如2：1;4缩小比例：比值小于1的比例,如1：4;2 比例系列绘制图样是,应根据需要按表1－2中规定的优选选择系列中选取适当的比例;为了从图样上直接反映出事物的大小,绘图时应尽量采用原值比例;3 标注方法1比例符号应以“：”表示,如1：1,2：1等;2比例一般标注在标题栏中的比例栏内;不论采用何种比例,图形中所标注的尺寸数值必须是实物的实际大小,与图形的比例无关;表1－2 比例系列b三字体1在图样中书写的汉字、数字和字母,都必须做到“字体工整、笔划清楚、间隔均匀、排列整齐”;2字体高度h的公称尺寸系列为：,,,5,7,10,14,20mm.如果需要书写更大的字,其字体高度应按2的比例递增;字体高度代表字体的号数;3汉字应写成长仿宋体字,并应在用国家正式公布的简化字h不应小于3.5mm,字体高度一般为h/ 2.4字母和数字可写成斜体和直体;斜体字字头向右倾斜,与水平基准线成75°;四图线1 线性和图线尺寸国家标准规定了15种基本线型;所有现行的图线宽度d应按图样的类型和尺寸大小在下列公比为1：2≈1:的数系中选择;0.13mm,0.18mm,0.25mm,0.35mm,0.35mm,0.5mm,0.7mm,1mm,1.4mm,2mm.粗线、细线的宽度比例为2：1;在同一图样中同类图线的宽度应该一致;2 图线的应用在机械制图中常用的线性、宽度和一般应用见表1-3表1-3 各种图线的名称、型式、代号、宽度以及在图上的一般应用五尺寸标注1 标注尺寸的基本原则1 图样中包括技术要求和其他说明的尺寸,以毫米为单位时,不需要标注计量单位;2 图样上所标注的尺寸数值为机件的真实大小,与图形的大小和绘图的精确程度无关;3 机件的每一尺寸,在图样上只标注一次;4 图纸中所标注的尺寸为该机件的最后完工尺寸,否则应另加说明;2 尺寸要素1 尺寸界限尺寸界限表示所标注尺寸的起止范围,用细实线绘制,并应由图形的轮廓线、轴线或对称中心线引出;也可以直接利用轮廓线、轴线或对称中心线作为尺寸界线;2 尺寸线尺寸线用细实线绘制;标注线性尺寸时,尺寸线必须与所标注的线段平行,相同方向的各尺寸线之间的距离要均匀,间隔要大于5mm;尺寸线不能用图上的其他线所代替,也不能与其他图线重合或在其延长线上,并尽量避免和其他尺寸线和尺寸界线相交叉;3 尺寸数字线性尺寸的数字一般注写在尺寸线的上方,也允许注写在尺寸线的中断处;我们用符号区分不同类型的尺寸;φ：表示直径;R ：表示半径S ：表示球面t ：表示板状零件厚度L ：表示斜度×：连字符EQS:平均分布：深度：沉孔或锪平埋头孔图1-2 尺寸标注第二节机件的表示方法一视图视图是根据有关标准和规定,用正投影法绘制出物体的图形;视图主要用来表达机件的外部结构和形状,一般只画出可见部分,必要时采用虚线表达其不可见部分;视图通常有基本视图、向视图、局部视图和斜视图四种;1 基本视图物体向基本投影面透射所得的视图称为基本视图;在圆有三个投影面的基础上,在增加三个投影面如图1-7构成一个六面体;者六个面称为基本投影面;这样,表示一个机件就有六个基本投射方向,可获得六个基本视图,即：主视图－自物体的前方投射；俯视图－自物体的上方投射；左视图－自物体的左方投射；右视图－自物体的右方投射；仰视图－自物体的下方投射；后视图－自物体的后放投射;六个基本视图的配置关系见图1-7 视图的基本位置六个视图基本位置见图1-8 六个视图的基本位置,在同一张图纸上照此配置试图时,可以不标注视图的名称.2 向视图在实际设计绘图中,有时不能同时将六个基本视图都画在同一张图纸上;为了解决这一问题,以及识别读图问题,国家标准规定了一种可以自由配置的视图－向视图;即图样上视图和剖视图自由配置的表示方法;每个视图和剖视图通常用注在主视图上表示投射方向的箭头旁的大写字母识别;图1-9 向视图及其标注在实际应用中,要注意以下几点:1由于向视图的位置可以随意配置,为使看图者不致产生误解,所以必须予以明确标注.;即在向视图的上方标注“X”“X”为大写拉丁字母,在相应视图的附近用箭头指明投射方向,并标注相同字母;2表示向视图名称的字母,无论是注在箭头旁还是在视图的上方,均应与正常的读图方向一致,以便于识别;3表示投射方向的箭头应尽可能配置在主视图上,以使获得视图与基本视图一致;表示后视图的投射方向的箭头最好配置在右视图或右视图上;3 局部视图将物体的某一部分向基本投影面投射所得的视图,成为局部视图;1局部视图的配置形式a 可按基本视图的形式配置;也就是说,当局部视图按投影关系配置,中间又没有其它图形隔开时,可省略标注;b 可按向视图的形式配置;也就是说,局部视图通常应配置在投射箭头所指的方向或基本视图的位置,以便于原来的基本视图保持相对应的投影关系;但为了合理利用图纸,也可以将局部视图配置在图纸合适的位置,但应按向视图的规则标注;2局部视图的表达方式a 局部视图的断裂边界通常以波浪线或双折线表示;b 局部视图的外形轮廓形成封闭状态时,可省略表示断裂的边界;图1-10局部视图4 斜视图物体向不平行于基本平面的平面投射所得的视图,成为斜视图;斜视图只反映机件上倾斜结构的实形,其余部分省略不画;斜视图的断裂边界可用波浪线或双折线表示;斜视图通常按向视图的配置形式配置并标注;必要时可允许将斜视图旋转配置,但需划出旋转符号,表示该视图名称的大写拉丁字母应靠近旋转符号的箭头端;图1-11斜视图二剖视图1 剖视的基本概念1剖视图假想用剖切面剖开物体,将处在观察者和剖切面之间之间的部分移去,而将其余部分向投影面投射所得的图形,称为剖视图,简称剖视;图1-12剖视图2画剖视图的注意事项a 剖视图是假想把物体剖切后画出的投影,目的是清晰的表达物体内部结构,仅是一种表达手段,其他未取剖视的视图应按完整的物体画出;b 为了使剖视图清晰,凡是其他视图上应经表达清楚的结构形状,其虚线省略不画;c 剖视图中不要漏线,剖切平面后的可见轮廓线应划出;3剖面线国家标准规定,不需要在剖面区域中表示材料的类别时间,可采用通用的剖面线,即应以适当的角度的细实线绘制,最好与主要轮廓或剖面区域的对称线成45°; 同一物体的各个剖面区域,其剖面线画法一致－间距相等、方向相同;2 剖视图的种类1全剖视图用剖切面完全地剖开物体所得的视图,称为全剖视图;全剖视图主要用于表达内部形状结构复杂的不对称机件或外形简单的对称机件; 图1-13全剖视图2半剖视图当物体具有对称平面时,向垂直于对称平面的投影面上投射所得的图形,可以对称中心线为界,一半画成剖视图,另一半画城视图,这种组合的图形,称为半剖视图;半剖视图主要用于内、外结构形状都需要表示的对称机件;3局部剖视图用剖切面局部的剖开物体所得的视图,称为局部剖视图;局部剖视图主要用以表达机件的局部内部形状结构,或不宜采用全剖视图或半剖视图的地方;3 剖切面的种类剖视图能否清晰表达机件的形状,剖切面的选择是很重要的;剖切面共有三种;运用其中任何一种都可以得到全剖视图、半剖视图、局部剖视图;在剖视图中,剖切面需用剖切线和剖切符号表示;剖切线－指示剖切面位置的线细点画线;剖切符号－指示剖切面起、止和转折位置用粗点划表示及投射方向用箭头表示的符号;1单一剖切平面单一剖切平面有两种情况：一种使用一个平行于某基本投影面的平面作为剖切平面；另一种是用一个不平行于任何基本投影面的剖切平面剖开物体,即斜剖;2几个平行的剖切平面几个平行的剖切平面可能是两个或两个以上,各剖切位置符号的转折处必须是直角;用几个平行的剖切平面剖开物体的方法通常称作阶梯剖;阶梯剖使用与表达物体内形层次较多,用一个剖切平面不能同时剖到几个内形结构的情况图1-17 阶梯剖3几个相交的剖切平面几个相交的剖切平面必须保证其交线垂直于某一基本投影面;两个相交的剖切平面用两个相交的剖切平面剖开物体的方法通常称作旋转剖;旋转剖可用于表达轮、盘类物体上的一些孔、槽结构,也可用于表达具有共拱轴线的非回转物体;图1-18 旋转剖工程制图基础 166页 8-234 剖视图的标注绘制剖视图时,一般应在剖视图的上方,用大写拉丁字母标注剖视图的名称“×－×”,在相应的视图上用剖切符号表示剖切位置,用箭头表示投射方向,并注上同样的字母;以下几种情况可以省略标注：1当剖视图按投影关系配置,中间又没有其它图形隔开,可省略箭头;2当单一剖切平面通过机件的对称平面或基本对称平面,且剖视图按投影关系配置,中间又没有其它图形隔开,可省略箭头;3当单一剖切平面的剖切平面的剖切位置明显时,局部剖视图的标注可省略;三断面图1 断面图概念假想用剖切平面将物体的某处切断,仅画出该剖切平面与物体接触部分的图形,称为断面图,简称断面;断面图常用与表达机件上某一局部的断面形状;例如,机件上的筋板、轮辐、键槽、小孔及各种型材的断面形状等等;2 断面图的种类1移出断面画在视图轮廓之外的断面,称为移出断面;移出断面的轮廓线用粗实线绘制;移出断面图应尽量配置在剖切面迹线或剖切符号的延长线上,也可以配置在其他适当位置;当断面图形对称时,也可画在视图的中短处;单一剖切面、几个平行的剖切平面和几个相交的剖切面的概念和功能同样适用于断面图;由两个或多个相交的剖切平面剖切物体的出的移出断面图,中间应断开绘制;2重合断面图画在视图之内的断面图成为重合断面图;重合断面图的轮廓线用细实线绘制;当视图中轮廓线与重合断面图的图形重合时间,视图中的轮廓线仍应连续画出,不可间断;为了得到断面的真实形状,剖切平面一般应垂直于物体上被剖切部分的轮廓线;四其他表示方法1 局部放大图将机件的部分结构用大于原图形所采用的比例画出的图形,称为局部放大图;当机件上的细小结构在视图上表达不清楚,或不便于标注尺寸和技术要求时,可采用局部放大图;局部放大图可以根据需要画成视图、剖视图、断面图;必要时可用几个图形来表达同一个被放大部分的结构;为看图方便,局部放大图应尽量配置在被放大部份附近;绘制局部放大图,应用细实线圆或长圆圈出被放大的部分;当同一物体上有几个被放大部份时,必须用罗马数字依次标明被放大部份,并在局部放大图的上方标出相应的大写罗马数字和采用的比例;当物体上被放大部份仅有一个时,在局部放大图的上方只需要注明所采用的比例;2 其他简化画法第三节标准件和常用件一螺纹螺纹是指在圆柱或圆锥表面上,沿着螺旋线所形成的具有相同剖面的连续凸起,一般称为“牙”;在圆柱或圆锥外表面上形成的螺纹称为外螺纹,在其内孔表面上所形成的螺纹称为内螺纹;1 螺纹的形成螺纹是根据螺旋线原理加工而成的;如图1-24,圆柱形的工件作等速旋转运动,车刀则与工件相接触作等速的轴向移动,刀尖相对工件即形成螺旋线运动;由于刀刃的形状不同,在工件表面切取部分的截面形状也不同,所以可以加工出各种不同的螺纹;图1-24车床上加工螺纹2 螺纹的要素1牙型在通过螺纹轴线的剖面上,螺纹的轮廓形状成为牙型;螺纹的牙形不同,其用途也不同,说明如下：普通螺纹：用于连接零件;管螺纹：用于连接管道;梯形螺纹：用于传递动力;锯齿形螺纹：用于单方向传递动力;图1-25 常见标准螺纹的牙型2直径螺纹的直径有大径、中径和小径之分;外螺纹的大径和内螺纹的小径也称顶径;螺纹的公称直径为大径;管螺纹用尺寸代号表示3线数n螺纹有单线和多线之分;沿一条螺旋旋形成的螺纹称作单线螺纹；沿两条或两条以上在轴向等距分布的螺旋线形成的螺纹称作多线螺纹;4螺距P和导程S螺距是指相邻两牙在中径线上对应两点的轴向距离;导程是指在同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离;螺距、导程、线数的关系是导程S螺距P=n线数5旋向螺纹分为右旋和左旋;2 螺纹的规定画法1螺纹的牙顶圆的投影用粗实线表示,牙底圆的投影用细实线表示,在螺杆的倒角或倒角圆部分应画出;在垂直于螺纹轴线的投影面的视图中,表示牙底圆的细实线只画3／4,此时螺杆或螺纹孔上倒角不应划出;2有效螺纹终止界线用粗实线表示;3不可见的螺纹用虚线表示;4以剖视图表示内外螺纹连接时,其旋和部分应按外螺纹画法绘制,其余部分按各自的画法表示;图1-26 外螺纹的画法图1-27 内螺纹的画法3 螺纹的标注1普通螺纹标注2 梯形螺纹标注3管螺纹标注第四节零件图上常见结构的注法1 45度倒角2 非45度倒角3 光孔标注4 沉孔第五节表面粗糙度和标注1 表面粗糙度用代号标注,代号由符号和数值组成;符号和代号含义见下表表面粗糙度符代号含义2 同一张图样上,每一个表面一般只标注一次符代号,按规定标注在可见轮廓线、尺寸界线、尺寸线、引出线和它们的延长线上;3 符号尖端必须从材料外部指向加工表面;4 表面粗糙度参数值数字的大小、方向和尺寸数字的大小方向一致;5 使用最多的一种代符号,可以统一标注在图样的右上角,并加注“其余”两字,右上角符代号的大小是图形上其他符代号的倍;6 当零件所有表面为同一符代号时,可在图样右上角统一标注;其符代号的大小是图形上其他符代号的倍;。
