欧姆定律提高题汇编(含答案).

中考物理复习《欧姆定律》专项提升训练(附答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．小明利用标有“1.5V 0.3A”字样的小灯泡制作了一个简易手电筒，他采用了电压为6V 的蓄电池作为电源。

为了保证小灯泡在使用时正常发光，他又从实验室找到了一捆标有“1Ω/cm”的电阻线，则他应该（）A．将一段20cm长的电阻线与灯泡串联B．将一段15cm长的电阻线与灯泡串联C．将一段20cm长的电阻线与灯泡并联D．将一段15cm长的电阻线与灯泡并联2．如图是小华同学利用滑动变阻器设计的调节小灯泡亮度的几种电路图，其中的设计能够达到目的是（）A．B．C．D．3．如图所示的电路，电源电压不变，闭合开关，滑动变阻器的滑片向右移动的过程中，电流表与电压表示数变化的情况分别是（）A．电流表示数变小，电压表示数不变B．电流表示数变大，电压表示数变小C ．电流表示数变大，电压表示数变大D ．电流表示数变大，电压表示数不变 4．如图甲电路中，电源电压恒定，R 0是定值电阻，滑动变阻器R 的滑片从a 端滑到b 端的过程中，电流表和电压表示数变化的规律如图乙所示。

下列说法正确的是（ ）A ．滑片向左移动时，电压表示数变大B ．滑动变阻器的最大阻值为60ΩC ．电源电压为6V ，R 0 的阻值为10ΩD ．滑片移动过程中，两电表示数的比值不变 5．如图所示，电源电压保持不变，R 0为定值电阻，闭合开关S ，电压表V 0的示数为U 0，电压表V 1示数为U 1，电流表A 示数为I 0，把滑动变阻器的滑片向左移动的过程中，电压表V 1示数变化了ΔU 1，电流表A 示数变化了ΔI ，下列说法正确的是（ ）A ．U 0不变，U 1变大，I 0变大B ．U 0变小，U 1变小，I 0变小C ．ΔU 1的绝对值与ΔI 的绝对值比值不变D ．ΔU 1的绝对值与ΔI 的绝对值比值变大6．如图所示，甲、乙、丙三个电路的总电压分别为U 1、U 2、U 3，电路总电阻分别为R 1、R 2和R 3，已知每个定值电阻的阻值均为5Ω，每个电阻两端的电压均为5V ，下列关系中正确的是（ ）A ．231R R R >>B ．213R R R <<C ．123U U U <<D ．123U U U >> 7．两个分别标有“16Ω 1.5A”和“22Ω 0.5A”的电阻，下列说法正确的是（）A．两个电阻串联，允许加在串联电路两端的最大电压是35VB．两个电阻并联，允许加在并联电路两端的最大电压是35VC．两个电阻并联，允许通过干路中的最大电流是2AD．两个电阻串联，允许通过电路中的最大电流是0.5A8．如图所示，电源电压不变，R1是定值电阻，R2是滑动变阻器。

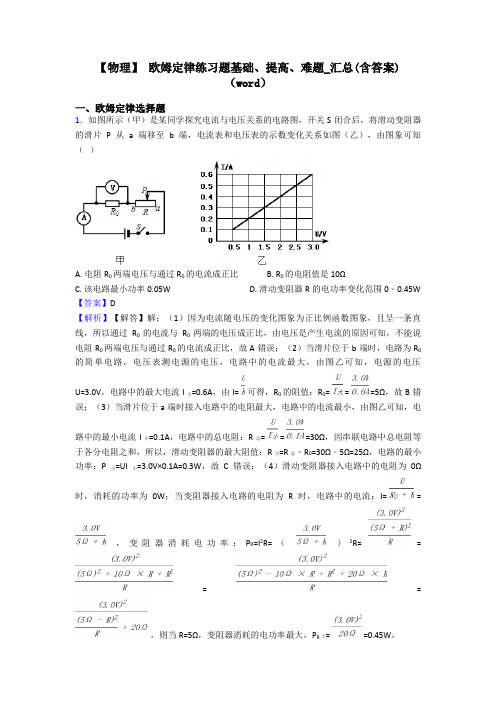

【物理】欧姆定律练习题基础、提高、难题_汇总(含答案)（word）一、欧姆定律选择题1．如图所示（甲）是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），由图象可知（）A. 电阻R0两端电压与通过R0的电流成正比B. R0的电阻值是10ΩC. 该电路最小功率0.05WD. 滑动变阻器R的电功率变化范围0﹣0.45W 【答案】D【解析】【解答】解：（1）因为电流随电压的变化图象为正比例函数图象，且呈一条直线，所以通过R0的电流与R0两端的电压成正比，由电压是产生电流的原因可知，不能说电阻R0两端电压与通过R0的电流成正比，故A错误；（2）当滑片位于b端时，电路为R0的简单电路，电压表测电源的电压，电路中的电流最大，由图乙可知，电源的电压U=3.0V，电路中的最大电流I大=0.6A，由I= 可得，R0的阻值：R0= = =5Ω，故B错误；（3）当滑片位于a端时接入电路中的电阻最大，电路中的电流最小，由图乙可知，电路中的最小电流I小=0.1A，电路中的总电阻：R总= = =30Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器的最大阻值：R大=R总﹣R0=30Ω﹣5Ω=25Ω，电路的最小功率：P小=UI小=3.0V×0.1A=0.3W，故C错误；（4）滑动变阻器接入电路中的电阻为0Ω时，消耗的功率为0W；当变阻器接入电路的电阻为R时，电路中的电流：I= = ，变阻器消耗电功率：P R=I2R=（）2R= == = ，则当R=5Ω，变阻器消耗的电功率最大，P R大= =0.45W，所以，滑动变阻器R的电功率变化范围0～0.45W，故D正确．故选D．【分析】（1）由图象可知，R0两端的电压和电流关系是一个正比例函数图象，要注意电压是电流产生的原因；（2），当滑片位于b端时，电路为R0的简单电路，电压表测电源的电压，此时电路中的电流最大，根据图象读出电表的示数，利用欧姆定律求出R0的电阻值；（3）当滑片位于a端时，滑动变阻器的电阻完全接入电路中，电路中的电流最小，由图象读出电表的示数，根据P=UI求出电路中的最小功率；（4）滑动变阻器接入电路中的电阻为0Ω时，消耗的功率为0W；根据电阻的串联和欧姆定律表示出电路中的电流，根据P=I2R表示出滑动变阻器消耗的电功率，然后根据数学知识确定滑动变阻器消耗的最大功率，进一步得出滑动变阻器消耗电功率的变化．2．小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U﹣I图象如图乙所示．针对该实验过程，下列结果正确的是（）A. 小灯泡的额定功率为6.25WB. 小灯泡正常工作时的电阻为5ΩC. 滑动变阻器的最大阻值为40ΩD. 电路消耗的最小功率为0.05W【答案】C【解析】【解答】解：由电路图知，灯泡L与滑动变阻器R串联，电压表测L两端电压，电流表测电路中电流，A、小灯泡的额定电压为2.5V，由图象可知此时通过灯泡的电流为0.4A，所以小灯泡的额定功率：P额=U额I=2.5V×0.4A=1W，故A错误；B、由I= 可得，灯泡正常工作时的电阻：R L= = =6.25Ω，故B错误；C、电源电压一定，由I= 可知，当变阻器连入电路的阻值最大时，电路中电流最小；由图象知电路的最小电流为0.1A，此时灯泡两端电压为0.5V；电路的最大总电阻：R总最大= = =45Ω，此时灯泡的电阻：R L= = =5Ω，滑动变阻器的最大阻值：R滑最大=R总最大﹣R L=45Ω﹣5Ω=40Ω，故C正确；D、由P=UI可得电路消耗的最小功率：P总最小=U总I最小=4.5V×0.1A=0.45W，故D错误．故选C．【分析】（1）由图象可知，灯泡正常发光时的电流，由P=UI计算小灯泡的额定功率；（2）由I= 计算灯泡正常工作时的电阻；（3）变阻器连入阻值最大时，电路中电流最小，由图象读出此时灯泡的电压和电流，由串联电路特点和欧姆定律计算变阻器的最大值；（4）由P=UI计算电路的最小功率．3．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

欧姆定律练习题基础、提高、难题_汇总(含答案)（word）一、欧姆定律选择题1．如图所示，电源电压保持不变，闭合开关，调节变阻器，各电表示数变化情况是（）A. 滑片向右移动，甲表示数变小，乙表示数变大B. 滑片向左移动，甲表示数变大，乙表示数变大C. 滑片向左移动，甲表示数变大，乙表示数变小D. 滑片向右移动，甲表示数变小，乙表示数不变【答案】D【解析】【解答】由实物图可知，电阻和滑动变阻器并联接入电路中，该电路为并联电路；电表乙并联在滑动变阻器两端，故乙为电压表，测量的是电源的电压，保持不变；电表甲串联在干路中，故甲为电流表，测量的是电源电压；滑片向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；由于定值电阻两端的电压、电阻不变，故通过定值电阻的电流不变，根据并联电路的电流关系可知，干路中的电流减小，电流表示数减小，即甲表示数变小，乙表示数不变，D符合题意，A不符合题意；滑片向左移动时，滑动变阻器接入电路的电阻变小，根据欧姆定律可知，通过滑动变阻器的电流增大；由于定值电阻两端的电压、电阻不变，故通过定值电阻的电流不变，根据并联电路的电流关系可知，干路中的电流增大，电流表示数增大，即甲表示数增大，乙表示数不变，BC不符合题意；故答案为：D。

【分析】由图可知是并联电路，电压表测量电源电压，当电阻增大时，电流减小.2．甲图是小灯泡L和电阻R的I-U图象。

将小灯泡L和电阻R接入乙图所示电路中，只闭合开关S1时，小灯泡L的实际功率为1W。

下列说法错误的是（）A. 只闭合开关S1时，小灯泡L的电阻为4B. 再闭合开关S2时，电流表示数增加0.2AC. 再闭合开关S2时，电路总功率为1.4WD. 再闭合开关S2后，在1min内电阻R产生的热量为240J【答案】 D【解析】【解答】（1）闭合开关S 1时，灯泡的功率为1W，因为P L=U L I L，所以从甲图中找到电压和电流乘积为1的点，这时的电流就是灯泡的额定电流，电压就是灯泡的额定电压，也是电源电压；（2）再闭合开关S2时，电阻R和灯泡L并联，电流表示数增加量就是电阻R的电流，从甲图中找到对应的电流即可；（3）再闭合开关S2时，根据P=UI计算出电阻R的功率，然后根据P总=P L+P计算总功率；（4）已知R的功率和时间根据Q=W=Pt计算产生的热量。

精选全文完整版（可编辑修改）九年级物理欧姆定律真题汇编(含答案)一、欧姆定律选择题1．图甲是某电子秤的原理示意图，R1的阻值为100 Ω，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系如图乙所示，电源电压为6 V保持不变，则（）A. R2的阻值变化范围为0~1000 ΩB. 电路中电流的变化范围为0.1 A~0.6 AC. 电路中电流为0.02 A时，托盘内物体的质量为600 gD. 托盘内物体质量为400 g 时，电流表的示数为0.01 A沿此线折叠【答案】C【解析】【解答】A. 由图乙可知,压敏电阻R2的阻值变化范围为0∼500Ω，A不符合题意；B. 当托盘内物体的质量为零时,压敏电阻R2＝500Ω，则电路总电阻：R＝R1+R2＝100Ω+500Ω＝600Ω，此时电路中的电流：I＝＝0.01A，当托盘内物体的质量为1000g时,压敏电阻阻值是0Ω，则电路总电阻：R′＝R1+R′2＝100Ω+0Ω＝100Ω，此时电路中的电流：I′＝＝0.06A，所以，电路中电流的变化范围为0.01A∼0.06A，B不符合题意；C. 当电路中电流I1＝0.02A时，电路总电阻：R总＝＝300Ω，则压敏电阻R2的阻值：R2＝R总−R1＝300Ω−100Ω＝200Ω，由图乙可知,当R2＝200Ω时，托盘内物体的质量为600g，C符合题意；D. 当托盘内物体质量为400g时,由图乙可知,R2″＝300Ω时，则电路总电阻：R′总＝R1+R2″＝100Ω+300Ω＝400Ω，此时电路中的电流：I2＝＝0.015A，D不符合题意。

故答案为：C。

【分析】电阻R1、R2串联电流表测电路中的电流，由图乙可知，压敏电阻R2的阻值变化范围；根据串联电路电阻特点和欧姆定律求出电路中电流的变化范围；再根据欧姆定律、串联电路电阻特点求出托盘内物体的质量和电流表的示数.2．如图所示的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、U1，当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2，则下列关系式正确的是（）A. I2=I1、U2＜U1B. I2＞I1、U2=U1C. I2＞I1、U2＞U1D. I2＜I1、U2＜U1【答案】C【解析】【解答】解：当只闭合开关S1时，R1与R2串联，电压表测R2两端的电压U1，电流表测电路中的电流I1；当开关S1、S2都闭合时，电路为R2的简单电路，电压表测R2两端的电压U2，电流表测电路中的电流I2；因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变小，由I= 可知，电路中的电流变大，即电流表的示数变大，则I2＞I1，故AD错误；由U=IR可知，R2两端的电压变大，即电压表的示数变大，则U2＞U1，故B错误、C正确．故选C．【分析】当只闭合开关S1时，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流；当开关S1、S2都闭合时，电路为R2的简单电路，电压表测R2两端的电压，电流表测电路中的电流，根据电阻的串联判断电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R2两端的电压变化，然后得出答案．3．如题图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a 端，电压表示数U与电流表示数I的变化关系如题图所示，下列说法不正确的是（）A. 电源电压是9VB. 定值电阻R的阻值是6ΩC. 滑动变阻器的阻值范围是0～18ΩD. 若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V【答案】C【解析】【解答】当滑片P位于a端时，电路为R的简单电路，由图象可知，电路中的最大电流1.5A时，电压表的示数为9V，即电源的电压为9V；由可得，定值电阻R的阻值：；当滑片P位于b端时，定值电阻R与滑动变阻器的最大阻值串联，由图象可知，电路中的最小电流I1=0.5A，此时定值电阻两端的电压U=3V，滑动变阻器分得电压为U2=U-U1=9V-3V=6V，所以滑动变阻器的最大阻值：R max===12Ω，滑动变阻器的阻值范围是0～12Ω。

可编辑修改精选全文完整版最新欧姆定律练习题基础、提高、难题_汇总(含答案)一、欧姆定律选择题1．用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图。

下列说法正确的是（）A. 用电器甲电阻不变，大小为0.1ΩB. 用电器乙电阻随着电流增大而变大，最大值10ΩC. 如果把这两个用电器串联接在6V的电源上，干路中的电流是0.43AD. 如果把这两个用电器并联接在4V的电源上，干路中的电流是0.65A【答案】 D【解析】【解答】A．由图像可知，用电器甲电阻的I-U图像为过原点的倾斜直线，则用电器甲的电阻不变，由图像可知，当U甲=5V时通过的电流I甲=0.5A，由可得，用电器甲的电阻，A不符合题意；B．由图像可知，当用电器乙可得的电压分别为 1.5V、2.5V、4V、4.5V、5V时，对应的电流分别为0.05A、0.1A、0.25A、0.35A、0.5A，由可得，对应的电阻分别为30Ω、25Ω、16Ω、12.9Ω、10Ω，所以，用电器乙的电阻随着电流增大而变小，B不符合题意；C．如果把这两个用电器串联且电路中的电流为0.43A时，用电器甲电阻两端的电压=0.43A×10Ω=4.3V，由图像可知，用电器乙两端的电压大于4.5V，则电源的电压大于4.3V+4.5V=8.8V，所以，如果把这两个用电器串联接在6V的电源上，电路中的电流不可能是0.43A，C不符合题意；D．因并联电路中各支路两端的电压相等，所以，如果把这两个用电器并联接在4V的电源上时，它们两端的电压均为4V，由图像可知，通过两电阻的电流分别为I甲′=0.4A、I乙′=0.25A，因并联电路中干路电流等于各支路电流之和，所以，干路电流I′=I甲′+I乙′=0.4A+0.25A=0.65A，D 符合题意。

故答案为：D【分析】由图象可知，通过用电器甲电阻的电流与两端的电压成正比例函数，则其为定值电阻，从图象中读出任意一种电流和电压值，利用欧姆定律求出其电阻.同理，根据图象读出用电器乙几组电流与电压值，根据欧姆定律求出对应的电阻，然后判断其阻值的变化以及最大阻值.如果把这两个用电器串联且电路中的电流为0.43A时，根据欧姆定律求出用电器甲两端的电压，根据图象读出用电器乙两端的电压，利用串联电路的电压特点求出电源的电压，然后比较判断.如果把这两个用电器并联接在4V的电源上时它们两端的电压相等，根据图象读出通过两电阻的电流，利用并联电路的电流特点求出干路电流.2．如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯．当有害尾气浓度β增大时（）A. 电压表的示数增大，指示灯亮度增大B. 电压表的示数减小，指示灯亮度增大C. 电压表的示数减小，指示灯亮度减小D. 电压表的示数增大，指示灯亮度减小【答案】 B【解析】【解答】解：由电路图可知，两电阻串联，电压表测气敏电阻两端的电压，电流表测电路中的电流，由图甲可知，当有害尾气浓度增大时，气敏电阻的阻值将变小，电路的总电阻变小，由I=可知，电路中的电流变大，由U=IR可知，灯泡L两端的电压变大，故指示灯亮度增大；故CD错误；因串联电路中总电压等于各分电压之和，所以，气敏电阻R两端的电压变小，即电压表的示数变小；故A错误，B正确．故选B．【分析】由电路图可知，气敏电阻与指示灯串联，电压表测气敏电阻两端的电压，电流表测电路中的电流，根据甲图得出当有害尾气浓度增大时气敏电阻阻值的变化，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点可知电压表示数的变化；3．如图所示电路（电源电压保持不变），闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是（）A. 电压表示数不变，电流表示数变大B. 电压表示数变大，电流表示数变小C. 电压表示数变小，电流表示数变小D. 电压表示数变大，电阻R1的电功率变大【答案】 D【解析】【解答】由图可知，滑动变阻器与定值电阻串联，当滑动变阻器的滑片向右移动时，滑动变阻器连入电路中的电阻变小，电路总电阻减小，而电源电压一定，由知，电路中的电流变大，即电流表的示数变大；根据，电阻R1的电流增大，两端的电压也增大，根据知，电阻R1的电功率变大，可见ABC不符合题意、D符合题意。

中考物理总复习《欧姆定律》专题提升训练-带有答案学校:___________班级：___________姓名：___________考号：___________一、选择题的理解，下列说法中正确的是（）1．对于公式R=UIA．导体的电阻与加在导体两端的电压成正比B．导体的电阻与通过导体的电流成反比C．导体的电阻与加在导体两端的电压成正比，与通过导体的电流成反比D．导体的电阻与加在导体两端的电压、通过导体的电流都无关2．图所示的电路中，电源两端电压保持不变．闭合开关S后，滑动变阻器的滑片P向右移动，下列说法中正确的是（）A．电流表示数变小，电压表示数不变B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变大D．电压表与电流表的示数之比保持不变3．如图为标有“2V”字样的小灯泡 L 与定值电阻 R 的 U-I 图像，若将它们串联接入电路，小灯泡 L 恰好正常发光，由图可知（）A．电源电压为 5VB．定值电阻的阻值为 20ΩC．小灯泡正常发光时的阻值比定值电阻大D．若将它们并联接入 0.5V 的电路中，干路电流为 0.25A4．如图是一种自动测定油箱内油面高度的装置。

其中R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆连接，滑杆可以绕固定点转动，则下列说法正确的是（）A．电路中R和R0是并联连接的B．油量表是由电流表改装而成的C．油位越高，通过R0的电流越小D．油位越低，R两端的电压越大5．甲、乙两地相距30km。

在甲，乙两地之间沿直线架设了两条输电线，已知输电线的电阻与具长度成正比。

现输电线在某处发生了短路，为确定短路位置。

甲地检修员先用如图所示的测量仪接入AB时，电流表的示数为0.2A；乙地检修员后用相同的测量仪接入CD时，电流表的示数为0.3A.则短路位置离乙地（）A．10km B．12km C．15km D．18km6．如图所示的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，则R：R2为（）A．3∶2 B．2∶3 C．7∶5 D．5∶77．如图甲所示，当开关S从2转到1时，根据电流表和电压表对应的示数，在U−I坐标系中描绘了相对应的点，如图乙所示，下列有关判断正确的是（）A．电源电压为8V B．R2的阻值为20ΩC．R1的阻值为20ΩD．S接2时通过R2的电流为0.6A8．如图所示的电路中，电源两端的电压保持不变，R1、R2和R3为三个定值电阻。

可编辑修改精选全文完整版物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R 短路【答案】B【解析】【解答】A. 灯L断路时，电压表串联在电路中，会有示数，而电压表的电阻很大，所以电流表无示数，A不符合题意；B. 灯L短路时，电压表同时被短路，不会有示数，此时电路是通路，所以电流表会有示数，B符合题意；C. 变阻器R断路时，整个电路是断路状态，两电表都不会有示数，C不符合题意；D. 变阻器R短路时，只有灯连接在电路中，电压表和电流表都应该有示数，D不符合题意；故答案为：B。

【分析】本题利用了串联电路的电流特点分析电路故障，小灯泡不发光说明灯泡短路或电路中电流过小或电路某处断路.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。

BCD不符合题意，A 符合题意。

【中考物理】2023届第一轮复习分类专题——欧姆定律（提升篇）一、单选题(共10小题)A B C D1.如图是一个电阻暗盒，盒内有三个电阻，、、、分别是四根A D2ΩC D5ΩA C引线。

现测得、之间电阻为，、之间电阻为，、之间电3ΩB D A C2Ω阻为，若用导线把、连接后，测得、之间电阻为，如果不B D B D用导线把、两端连接起来，则、之间电阻大小为( )10Ω9Ω8Ω7ΩA. B. C. D.ABC2.把一根粗细均匀的电阻丝弯成等边三角形，如图所示，图中D AB C D9ΩA B为边的中点，如果、间的电阻为，则、间的电阻是( )36Ω12Ω8Ω4ΩA. B. C. D.3.在探究串联电路电压特点时，小华小组提出疑问：在串联电路中，如果某一电阻值发生改变，分压情况会怎样改变？大家进行了理论R1=20ΩR2=25ΩS1分析，你也试试看。

如图所示，，，当只有开关闭2.8V S2合时，电压表示数为；当只有开关闭合时，电压表示数可能是( )2.5V3.3V 3.5V4.0VA. B. C. D.4.如图所示电路中，电源电压保持不变，滑动变阻器的滑片处在中P 点位置。

闭合电键后，电流表示数为，电压表示数为。

当滑片S I U 移至右端时( )PA.电流表示数可能是B.电流表示数可能是I 2I 3C.电压表示数可能是D.电压表示数可能是2U 1.5U5.如下图所示四个电路中，电阻的阻值和电源电压已知，根据已知R 条件和电表的示数能测出电阻阻值的电路是( )R x A. B. C. D.6.如图所示，六根完全一样的电阻丝，电阻值均为，依次连接构成R 一个正六边形，连接处接触良好并形成六个接线柱．任意两个接线柱之间都可以构成一个电阻．现在给你一个电阻值忽略不计的导线，要求你每次将其中的任意两个接线柱短接，在各种情况下，利用上述方法能得到的所有电阻中，最大值和最小值分别是（不包括零电阻）( )A.，B.，C.，D.，53R 13R 32R 56R 32R 12R 65R 12R 7.标有“”的小灯泡“”是指灯泡的安全电压不超过和4V 5Ω(4V 4V )标有“”的滑动变阻器连接在如图所示的电路中，其中电源20Ω 0.5A 电压为电流表的量程为电压表的量程为假设小4.5V ，0～0.6A ，0～3V ，灯泡的电阻不变。

中考物理总复习《欧姆定律》专项提升练习(带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．根据欧姆定律，下列说法正确的是（）A．导体的电阻与电压成正比，与电流成反比B．导体两端电压越大，这段导体的电阻就越大C．导体两端电压越大，通过这段导体的电流越大D．通过导体的电流越大，这段导体的电阻就越小2．如图所示，电源电压保持不变，P为滑动变阻器的滑片，不考虑灯泡的电阻受温度的影响，下列说法正确的是（）A．只闭合S1，P向左移动时，电压表的示数变大B．只闭合S1，P向左移动时，灯泡的亮度不变C．S1和S2都闭合，P向右移动时，电压表的示数变小D．S1和S2都闭合，P向右移动时，电流表的示数变大3．如图所示是一个自动体重测试仪的工作原理图，当测量者站体重测量台上时，滑片会滑动到金属片BC 上的某一位置，有关该测试仪的说法正确的是（）A．体重示数计是用电压表改装成的B．体重测试仪电路由于缺少开关，始终处于通路C．体重越大，体重示数计的示数越大D．体重越大，体重示数计的示数越小4．如图是某兴趣小组设计的身高体重测量仪的原理图，人脚踏板下方有一个压敏电阻R 1，，其阻值随压力F 增大而减小，滑动变阻器R 2是竖直放置在某一固定高度的电阻棒，滑片P 可以随身高的变化竖直上下移动，下列关于该身高体重测量仪说法正确的是（ ）A ．当人的身高越高时，电压表示数越小B ．当人的质量越小时，电流表A 1的示数越大C ．佳佳和怡怡同学利用该仪器来测量身高，发现佳佳站上去时，电流表A 2的示数相对于怡怡站上去时而言较小，说明怡怡同学身高相对较矮D ．该仪器可以测量任意身高和体重5．小泽同学根据他在电学实验课上获得的实验数据，绘制出如图所示的图像。

其中图甲表示电阻1R ，图乙表示电阻2R 。

根据图像信息可判断（ ）A ．当2R 两端的电压为8V 时，电阻2R 的阻值为8ΩB ．当1R 两端的电压为2V 时，通过它的电流为1.2AC ．当通过2R 的电流为0.5A 时，电阻2R 的阻值为2ΩD ．当1R 和2R 并联在电压为4V 的电路中，总电流为0.9A6．如图所示的电路中，电源两端电压为6V 并保持不变，定值电阻1R 的阻值为10Ω，滑动变阻器2R 的最大阻值为50Ω。
