条形码符号条空颜色搭配

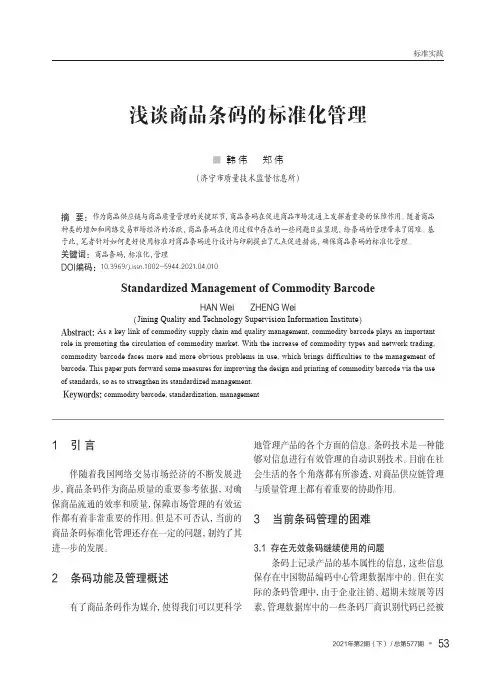

浅谈商品条码的标准化管理■ 韩 伟 郑 伟（济宁市质量技术监督信息所）摘 要：作为商品供应链与商品质量管理的关键环节，商品条码在促进商品市场流通上发挥着重要的保障作用。

随着商品种类的增加和网络交易市场经济的活跃，商品条码在使用过程中存在的一些问题日益显现，给条码的管理带来了困难。

基于此，笔者针对如何更好使用标准对商品条码进行设计与印刷提出了几点促进措施，确保商品条码的标准化管理。

关键词：商品条码，标准化，管理DOI编码：10.3969/j.issn.1002-5944.2021.04.010Standardized Management of Commodity BarcodeHAN Wei ZHENG Wei（Jining Quality and Technology Supervision Information Institute）Abstract: As a key link of commodity supply chain and quality management, commodity barcode plays an important role in promoting the circulation of commodity market. With the increase of commodity types and network trading, commodity barcode faces more and more obvious problems in use, which brings difficulties to the management of barcode. This paper puts forward some measures for improving the design and printing of commodity barcode via the use of standards, so as to strengthen its standardized management.Keywords: commodity barcode, standardization, management标准实践1 引 言伴随着我国网络交易市场经济的不断发展进步，商品条码作为商品质量的重要参考依据，对确保商品流通的效率和质量，保障市场管理的有效运作都有着非常重要的作用。

一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题2分，共30分)1、一个条形码为“690213465987”后面的效验位字符是（）A、5B、6C、7D、82、下面不属于按条形码码制分类的是()A、49码B、普通一维条码C、128码D、93码3、POS是指（）A、电子数据交换系统B、电子补货系统C、销售时点信息系统D、电子商务系统4、具有信息量容量大，可靠性高，保密，防伪性强等特点的条码是（）A、一维条码B、二维条码C、三维条码D、多维条码5、条码技术的特点有简单，信息采集速度快，可靠性高，灵活适用，自由度大和（）A、可变性B、维护性C、信息多D、成本低6、根据管理层的划分，物流信息分为操作管理信息、知识管理信息、战术管理信息和（）A、外部信息B、战略管理信息C、静态信息D、动态信息7、数据与信息的关系是（）A、数据和信息是绝对的B、数据就是信息C、信息是加工的数据D、动态信息8、条空的（）颜色搭配可获得最大对比度，所以是最安全的条码符号颜色设计。

A、红白B、黑白C、蓝黑D、蓝白9、（）是商品条码A、39码B、库德巴码C、ITF码D、EAN码10、以下具有自校检功能的条码是（）A、EAN条码B、交插25条码C、UPC条码D、39条码11、一个完善的物流信息系统主要由交易系统、管理控制、决策分析、（）4个层次组成A、战略规划B、战略分析C、战略支持D、战略决策12、国际物品编码协会给中国物品编码中心使用的前缀码是690、691、（）A、692B、693C、694D、69513、在厂矿、宾馆、会议考勤等方面应用的扫描器是（）A、笔试扫描器B、手持式扫描器C、台式扫描器D、卡式扫描器14、图书按ISBN进行编码，中国图书代码由（）位数字构成？A、13B、9C、7D、1215、GPS坐标有二维，三维表示方式，当收到至少（）颗及以上卫星的信号时，才能计算出本地的三维坐标。

+-练习题及答案第一章条码技术概论一．双选题10道1．美国乔²伍德兰德（Joe Wood Land）和贝尼²西尔佛（BenySilver）两位工程师把图案很像微型射箭靶的代码，表示食品项目以及相应的自动识别设备，1949年获得了美国专利。

被称作什么代码？A. “公牛眼”代码B. 库德巴码2．条码技术诞生于20世纪﹍﹍﹍﹍年代。

A.80B. 403．在条码阅读设备的开发方面，﹍﹍﹍﹍是今后的发展趋势，扫描器的重点是图像式和激光式扫描器等品种。

A. 在线式阅读器B. 无线阅读器4．各种扫描器的首读率一般应达到﹍﹍﹍﹍以上，而分辨率一般应达中等分辨率。

A. 95％B.80%5．目前较常用的﹍﹍﹍﹍码制有EAN条码、UPC条码、25条码、交插25条码、库德巴码、39条码、128条码等。

A. 一维条码B. 二维条码6．中国商品条码系统成员数量近年来迅速增加，截止到2002年12月31日，我国已有﹍﹍﹍﹍万多家企业成为中国商品条码系统成员。

A. 8B. 207．根据我国条码发展战略，5年后，即2008年实现系统成员数量翻一番，保有量达到﹍﹍﹍﹍万家，年发展数4万家系统成员保有量居世界第二，仅次于美国。

A. 15B. 208．编码规则主要研究编码原则、﹍﹍﹍﹍等。

编码规则是条码技术的基本内容，也是制定码制标准和对条码符号进行识别的主要依据。

A. 代码定义B. 条码识读原理9．特德²威廉斯（Ted Williams）于1988•年推出第二个二维条码码制﹍﹍﹍﹍码，该码的结构类似于49码，是一种比较新型的码制，适用于激光系统。

A.16KB.QR码10．当扫描器扫读条码符号时，光敏元件将扫描到的光信号转变为模拟电信号，模拟电信号经过放大、滤波、整形等信号处理，转变为﹍﹍﹍﹍。

A．图象信号B．数字信号二．四选题10道1．乔²伍德兰德作为IBM公司的工程师成为北美地区的统一代码——﹍﹍﹍﹍码的奠基人。

第一章题干：（）是由一组规则排列旳条、空及其对应字符构成旳标识，用以表达特定旳信息。

可选答案：A：射频识别技术B：条码C：信息代码D：信息编码对旳答案为：B题干：（）是指一组用来表征客观事物旳一种或一组有序旳符号。

可选答案：A：条码B：代码C：射频识别技术D：信息代码对旳答案为：B题干：（）是指从左、右两侧开始扫描都可被识别旳特性。

可选答案：A：条码符号旳双向可读性B：条码旳定长C：条码字符集D：条码旳码制对旳答案为：A题干：（）是指条码起始符、终止符两端外侧与空旳反射率相似旳限定区域。

可选答案：A：起始符B：终止符C：空白区D：条码数据符对旳答案为：c题干：指位于条码起始位置旳若干条与空。

可选答案：A：条码数据符B：终止符C：空白区D：起始符对旳答案为：d题干：（）是指作为事物（实体）唯一标识旳、一组有序字符组合。

它必须便于计算机和人旳识别和处理。

可选答案：A：代码B：编码C：条码D：码制对旳答案为：A题干：在信息系统中，代码设计旳首要任务是（）。

可选答案：A：唯一化B：系统化C：规范化D：原则化对旳答案为：A题干：在代码设计旳原则中，（）是指区别系统中每个实体或属性旳唯一标识。

可选答案：A：唯一性B：简朴性C：合理性D：规范性对旳答案为：A题干：在代码设计旳原则中，（）是指必须在逻辑上满足应用需要，在构造上与处理措施相一致。

可选答案：A：唯一性B：合理性C：简朴性D：规范性对旳答案为：B题干：在代码设计旳原则中，（）是指有迅速识别、迅速输入和计算机迅速处理旳性能。

可选答案：A：快捷性B：易识别性C：简朴性D：合理性对旳答案为：A题干：请计算代码X校验码是（）。

可选答案：A：0B：1C：2D：3对旳答案为：d题干：按照校验码旳计算措施，计算代码X校验码是（）。

可选答案：A：0B：1C：2D：3对旳答案为：A题干：按照校验码旳计算措施，计算代码X校验码是（）。

可选答案：A：0B：1C：2D：3对旳答案为：d题干：计算代码X校验码是（）。

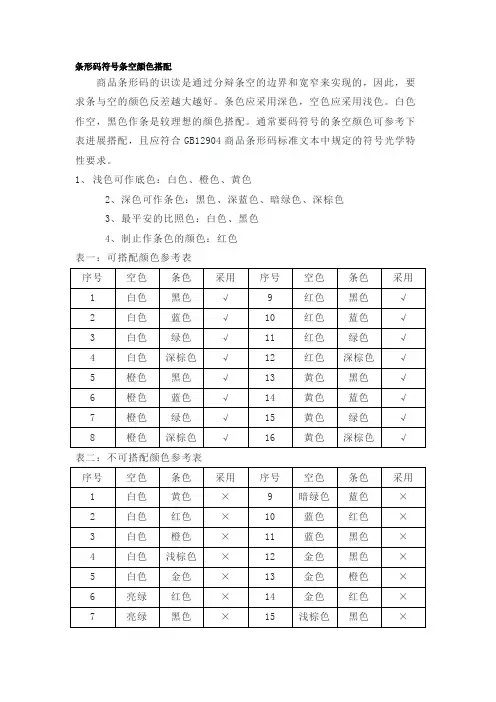

条形码符号条空颜色搭配商品条形码的识读是通过分辩条空的边界和宽窄来实现的，因此，要求条与空的颜色反差越大越好。

条色应采用深色，空色应采用浅色。

白色作空，黑色作条是较理想的颜色搭配。

通常要码符号的条空颜色可参考下表进展搭配，且应符合GB12904商品条形码标准文本中规定的符号光学特性要求。

1、浅色可作底色：白色、橙色、黄色2、深色可作条色：黑色、深蓝色、暗绿色、深棕色3、最平安的比照色：白色、黑色4、制止作条色的颜色：红色表一：可搭配颜色参考表表二：不可搭配颜色参考表条形码的颜色搭配是指条形码的条和空应分别采用何种颜色组成一个完好条码的问题。

条形码识读设备大都采用红光作扫描光源，因此，不是任意的颜色搭配都适用于条形码的扫描识读设备，一般遵循"条用深色，空用浅色"的原那么。

一般的资料上已以参考表形式的表述比较直观，其原理类似于人眼对色彩的鉴别，色彩反差大的易于区别，这是对颜色的定性认识。

但是，颜色本身是千差万别的，对颜色确实定，例如，颜色有深浅〔即灰度级别〕；颜色可能掺杂；油墨本身与承印材料可能存在差异，于是很可能发生这样的情况，即条形码条空颜色搭配正确，而条形码识读设备却无法识读条形码。

所以对颜色的断定必须由定性分析转向定量分析，以确保所讨论问题的正确性和严密性。

GB12904-91?通用商品条形码?表中并不对条和空的颜色而是对条和空的光学反射特性，即条的反射率和空的反射率给出定量的要求，这个要求才是准确的、正确的。

通过上述的讲解，我们已不难理解红色为什么不能作为条码条的颜色了。

原来它的反射光与红光照射白色物体所得的反射光两者是一样的，因此红色在这里被视为白色。

一般情况下把红色作为深色的概念是不一样的。

由此我们得出结论，红色不能用作条形码的条。

关于金色与其它金属色泽材料，由于对光的反射率介于条码条与空之间，条形码的条或空的色泽。

另一方面，金属质材料属镜像反射材料，条形码扫描器扫描光束照射。

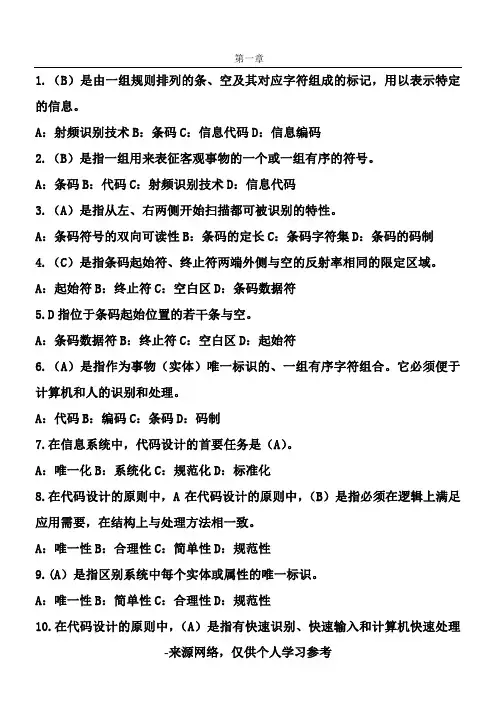

第一章1.（B）是由一组规则排列的条、空及其对应字符组成的标记，用以表示特定的信息。

A：射频识别技术B：条码C：信息代码D：信息编码2.（B）是指一组用来表征客观事物的一个或一组有序的符号。

A：条码B：代码C：射频识别技术D：信息代码3.（A4.（A5.DA6.（A7.A8.应用需要，在结构上与处理方法相一致。

A：唯一性B：合理性C：简单性D：规范性9.(A）是指区别系统中每个实体或属性的唯一标识。

A：唯一性B：简单性C：合理性D：规范性10.在代码设计的原则中，（A）是指有快速识别、快速输入和计算机快速处理的性能。

A：快捷性B：易识别性C：简单性D：合理性A：0B：1C：2D：3A：0B：1C：2D：3A：0B：1C：2D：3A：15.A：16.A多选1.A：2.A码正确答案为：a,c3.代码的重要性表现在以下哪几个方面？A：可以唯一地标识一个分类对象（实体）。

B：加快输入，减少出错，便于存储和检索，节省存储空间。

C：使数据的表达标准化，简化处理程序，提高处理效率。

D：能够被计算机系统识别、接收和处理。

正确答案为：a,b,c,d 4.在信息系统中，代码的作用体现在以下哪几个方面？A：唯一化B：标准化C：规范化D：系统化正确答案为：a,c,d5.在信息系统中，代码的作用体现在以下哪几个方面？A：唯一化B：标准化C：规范化D：系统化正确答案为：a,c,d6.A判断1.2.码的3.204.影响信息密度的主要因素是条空结构和窄元素的宽度。

正确答案为：对5.影响信息强度的主要因素是条空结构和窄元素的宽度。

正确答案为：错6.1981年128码由ComputerIdentic公司推出。

EAN-128条码于1981年被推荐应用；而93条码于1982年投入使用。

正确答案为：对7.特德?威廉斯研制出第一个二维条码码制—49码。

这是一种非传统的条码符号，它比以往的条码符号具有更高的密度。

正确答案为：错8.1999年Symbol公司推出二维条码PDF417。

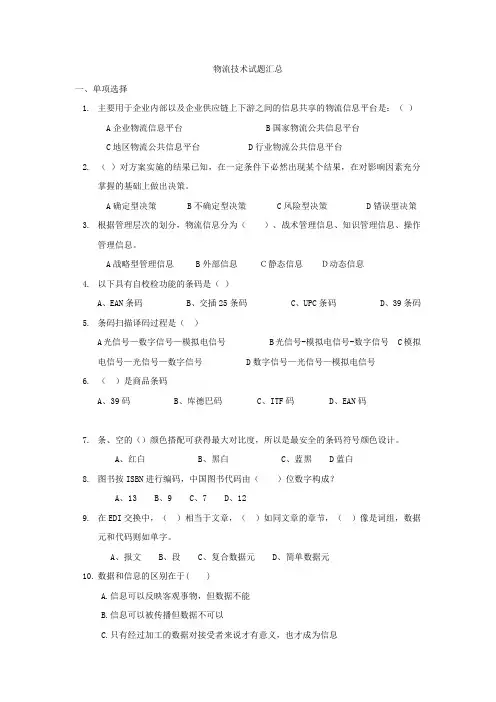

物流技术试题汇总一、单项选择1.主要用于企业内部以及企业供应链上下游之间的信息共享的物流信息平台是：（）A企业物流信息平台 B国家物流公共信息平台C地区物流公共信息平台 D行业物流公共信息平台2.（）对方案实施的结果已知，在一定条件下必然出现某个结果，在对影响因素充分掌握的基础上做出决策。

A确定型决策 B不确定型决策 C风险型决策 D错误型决策3.根据管理层次的划分，物流信息分为（）、战术管理信息、知识管理信息、操作管理信息。

A战略型管理信息 B外部信息Ｃ静态信息Ｄ动态信息4.以下具有自校检功能的条码是（）A、EAN条码B、交插25条码C、UPC条码D、39条码5.条码扫描译码过程是（）A光信号—数字信号—模拟电信号B光信号-模拟电信号-数字信号C模拟电信号—光信号—数字信号D数字信号—光信号—模拟电信号6.（）是商品条码A、39码B、库德巴码C、ITF码D、EAN码7.条、空的（）颜色搭配可获得最大对比度，所以是最安全的条码符号颜色设计。

A、红白B、黑白C、蓝黑D蓝白8.图书按ISBN进行编码，中国图书代码由（）位数字构成？A、13B、9C、7D、129.在EDI交换中，（）相当于文章，（）如同文章的章节，（）像是词组，数据元和代码则如单字。

A、报文B、段C、复合数据元D、简单数据元10.数据和信息的区别在于( )A.信息可以反映客观事物，但数据不能B.信息可以被传播但数据不可以C.只有经过加工的数据对接受者来说才有意义，也才成为信息D.信息可以是文字、图象、声音等多媒体，但数据只能是数字和符号11.配送中心的仓储管理系统的功能不包括( )A.仓库的收发、分拣、摆放、补货、过库等管理B.库存分析C.与运输商的电子数据交换D.实现“逆向物流”的管理12.物流信息指的是在物流活动进行中产生及使用的( )A.所有数据B.所有信息C.必要信息D.主要信息13.既能表示数字字符，又能表示英文字母字符的条码是( )A.UPCB.EANC.交插25码D.39条码14.下列几种自动识别技术中，输入12位数据速度最快的是( )A.射频B.磁卡C.条码D.OCR15.物流信息系统的( )是将搜集、加工的物流信息以数据库的形式加以存储。

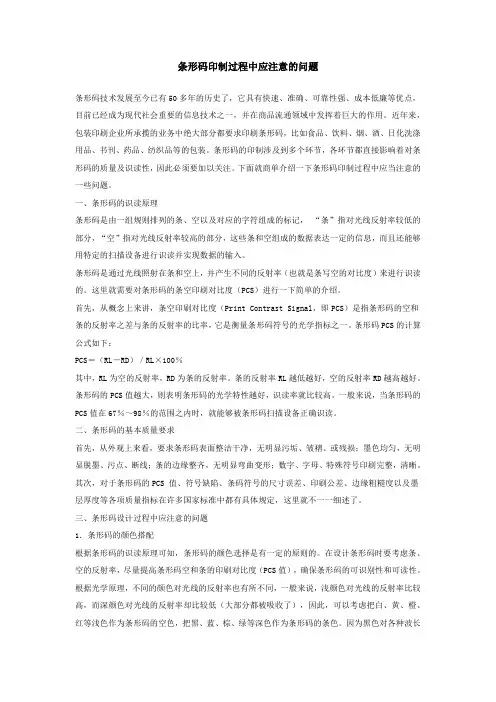

条形码印制过程中应注意的问题条形码技术发展至今已有50多年的历史了，它具有快速、准确、可靠性强、成本低廉等优点，目前已经成为现代社会重要的信息技术之一，并在商品流通领域中发挥着巨大的作用。

近年来，包装印刷企业所承揽的业务中绝大部分都要求印刷条形码，比如食品、饮料、烟、酒、日化洗涤用品、书刊、药品、纺织品等的包装。

条形码的印制涉及到多个环节，各环节都直接影响着对条形码的质量及识读性，因此必须要加以关注。

下面就商单介绍一下条形码印制过程中应当注意的一些问题。

一、条形码的识读原理条形码是由一组规则排列的条、空以及对应的字符组成的标记，“条”指对光线反射率较低的部分，“空”指对光线反射率较高的部分，这些条和空组成的数据表达一定的信息，而且还能够用特定的扫描设备进行识读并实现数据的输入。

条形码是通过光线照射在条和空上，并产生不同的反射率（也就是条写空的对比度）来进行识读的。

这里就需要对条形码的条空印刷对比度（PCS）进行一下简单的介绍。

首先，从概念上来讲，条空印刷对比度（Print Contrast Signal，即PCS）是指条形码的空和条的反射率之差与条的反射率的比率，它是衡量条形码符号的光学指标之一。

条形码PCS的计算公式如下：PCS＝（RL－RD）／RL×100％其中，RL为空的反射率，RD为条的反射率。

条的反射率RL越低越好，空的反射率RD越高越好。

条形码的PCS值越大，则表明条形码的光学特性越好，识读率就比较高。

一般来说，当条形码的PCS值在67％～98％的范围之内时，就能够被条形码扫描设备正确识读。

二、条形码的基本质量要求首先，从外观上来看，要求条形码表面整洁干净，无明显污垢、皱褶、或残损；墨色均匀，无明显脱墨、污点、断线；条的边缘整齐，无明显弯曲变形；数字、字母、特殊符号印刷完整，清晰。

其次，对于条形码的PCS 值、符号缺陷、条码符号的尺寸误差、印刷公差、边缘粗糙度以及墨层厚度等各项质量指标在许多国家标准中都有具体规定，这里就不一一细述了。

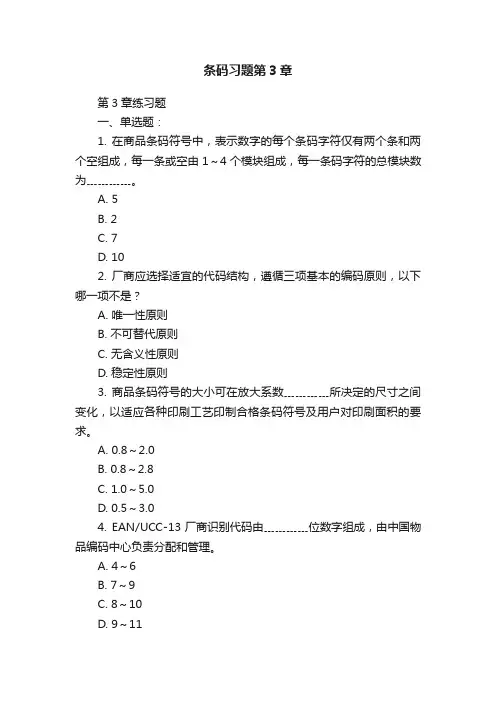

条码习题第3章第3章练习题一、单选题：1. 在商品条码符号中，表示数字的每个条码字符仅有两个条和两个空组成，每一条或空由1～4个模块组成，每一条码字符的总模块数为﹍﹍﹍﹍。

A. 5B. 2C. 7D. 102. 厂商应选择适宜的代码结构，遵循三项基本的编码原则，以下哪一项不是？A. 唯一性原则B. 不可替代原则C. 无含义性原则D. 稳定性原则3. 商品条码符号的大小可在放大系数﹍﹍﹍﹍所决定的尺寸之间变化，以适应各种印刷工艺印制合格条码符号及用户对印刷面积的要求。

A. 0.8～2.0B. 0.8～2.8C. 1.0～5.0D. 0.5～3.04. EAN/UCC-13厂商识别代码由﹍﹍﹍﹍位数字组成，由中国物品编码中心负责分配和管理。

A. 4～6B. 7～9C. 8～10D. 9～115. 由4位数字组成的商品项目代码可标识﹍﹍﹍﹍种商品；A. 1000B. 10000C. 100000D. 10000006. 根据EAN·UCC规范，按照国际惯例，一般来讲，不再生产的产品自厂商将最后一批商品发送之日起，至少﹍﹍﹍﹍年内不能重新分配给其它商品项目。

对于服装类商品，最低期限可为2年半。

A. 3B. 2C. 4D. 57. 每一个EAN-13条码字符由﹍﹍﹍﹍构成条码字符集。

A. 2个条和3个空别B. 3个条和2个空C. 3个条和3个空D. 2个条和2个空8. 条码符号本身没有中间分隔符的商品条码是哪一个条码？A. UPC-EB. EAN/UCC-13C. EAN/UCC-8D. UPC-A9. 条、空的﹍﹍﹍﹍颜色搭配可获得最大对比度，所以是最安全的条码符号颜色设计。

A. 红白B. 黑白C. 蓝黑D. 蓝白10. 为使译码更可靠，商品条码标准规定：条码字符1、2、7、8的条空宽度标称尺寸需要进行相应的调整，调整量是﹍﹍﹍﹍个模块宽度（放大系数为1时，调整量为0.025mm）。

A. 1/40B. 1/13C. 1/20D. 1/5011. （）是世界上最早采用的多行业电子数据交换标准。
