条码基础知识
条码基础知识条码是由一组按一定编码规则排列的条、空符号，用以表示一定的字符、数字及符号组成的信息。
条码系统是由条码符号设计、制作及扫描阅读组成的自动识别系统。
条码技术的优点：条码是迄今为止最经济、实用的一种自动识别技术。
条码技术具有以下几个方面的优点： A．输入速度快：与键盘输入相比，条码输入的速度是键盘输入的5倍，并且能实现"即时数据输入"。
B．可靠性高：键盘输入数据出错率为三百分之一，利用光学字符识别技术出错率为万分之一，而采用条码技术误码率低于百万分之一。
C．采集信息量大：利用传统的一维条码一次可采集几十位字符的信息，二维条码更可以携带数千个字符的信息，并有一定的自动纠错能力。
D．灵活实用：条码标识既可以作为一种识别手段单独使用，也可以和有关识别设备组成一个系统实现自动化识别，还可以和其他控制设备联接起来实现自动化管理。
另外，条码标签易于制作，对设备和材料没有特殊要求，识别设备操作容易，不需要特殊培训，且设备也相对便宜。
条码技术的应用范围：商业自动化系统：POS（Point ofSales）是一个商业销售点实时系统。
该系统以条码为手段，计算机为中心，实现对商店的进、销、存的管理，快速反馈进、销、存各个环节的信息，为经营决策提供信息。
条码技术在仓储管理中的应用：立体仓库是现代工业生产中的一个重要组成部分，利用条码技术，可以完成仓库货物的导向、定位、入格操作，提高识别速度，减少人为差错，从而提高仓库管理水平。
条码技术还广泛地应用于交通管理、金融文件管理、商业文件管理、病历管理、血库血液管理以及各种分类技术方面，条码技术作为数据标识和数据自动输入的一种手段已被人们广泛利用，渗透到计算机管理的各个领域。
条码的发展历史：条码技术至今已有50多年的历史。
从20世纪40年代的美国发起，70～80年代在国际上得到了广泛的应用。
随着国外条码技术的应用，我国于70年代末到80年代初开始研究，并在部分行业完善了条码管理系统，如邮电、银行、连锁店、图书馆、交通运输及各大企事业单位等。
第二章 条码基础知识
4
90 º θ 1
θ 5 3
6
条码符号位置选择原则
（6）避免选择的位置 • 不应把条码符号放置在有穿孔、冲切口、开口、装订 钉、拉丝拉条、接缝、折叠、折边、交叠、波纹、隆 起、褶皱、其他图文和纹理粗糙的地方。 • 不应把条码符号放置在转角处或表面曲率过大的地方。 • 不应把条码符号放置在包装的折边或悬垂物下边。
与条码识读系统有关的基本概念
首次读出条码符号数量 首读率＝——————————×100％ 识读条码符号的总数量 错误识别次数 误码率＝——————×100％ 识别总次数
不能识别的条码符号数量 拒识率＝———————————×100％ 条码符号的总数量
一般要求首读率在85％以上，拒识率低于1 ％，误码率低于0.01％。但对于一些重要场合， 要求首读率为100％，误码率为百万分之一。
条码符号放置指南
• 体积大或笨重的商品包装 （1）包装特征：有两个方向上（宽/高、宽/深或高/深）的长度大于45cm，或 重量超过13kg的商品包装。 （2）符号位置：对于体积大或笨重的商品包装，条码符号宜放在包装背面右 侧下半区域。包装背面不宜放置时，可以放置在包装除底面外的其他面上。 可选的符号放置方法：一个放置在包装背面的右下部分，另一个放置在包装 正面的右上部分，见图。
光笔和卡槽扫描器:只能识读一维条码
激光扫描器：只能识读排式二维条码和一维条码 图像式扫描器：识读一维条码，排式和矩阵式 二维条码
※按扫描的方式分类
单向扫描器
平台式扫描器
多向扫描器 悬挂式扫描器
全悬式全向激光扫描器
常用的条码识读设备
常用的一维条码识读设备有激光枪、CCD扫描器、光笔 与卡槽式扫描器、全向扫描平台。
数据采集器
90 º θ 1
θ 5 3
6
条码符号位置选择原则
（6）避免选择的位置 • 不应把条码符号放置在有穿孔、冲切口、开口、装订 钉、拉丝拉条、接缝、折叠、折边、交叠、波纹、隆 起、褶皱、其他图文和纹理粗糙的地方。 • 不应把条码符号放置在转角处或表面曲率过大的地方。 • 不应把条码符号放置在包装的折边或悬垂物下边。
与条码识读系统有关的基本概念
首次读出条码符号数量 首读率＝——————————×100％ 识读条码符号的总数量 错误识别次数 误码率＝——————×100％ 识别总次数
不能识别的条码符号数量 拒识率＝———————————×100％ 条码符号的总数量
一般要求首读率在85％以上，拒识率低于1 ％，误码率低于0.01％。但对于一些重要场合， 要求首读率为100％，误码率为百万分之一。
条码符号放置指南
• 体积大或笨重的商品包装 （1）包装特征：有两个方向上（宽/高、宽/深或高/深）的长度大于45cm，或 重量超过13kg的商品包装。 （2）符号位置：对于体积大或笨重的商品包装，条码符号宜放在包装背面右 侧下半区域。包装背面不宜放置时，可以放置在包装除底面外的其他面上。 可选的符号放置方法：一个放置在包装背面的右下部分，另一个放置在包装 正面的右上部分，见图。
光笔和卡槽扫描器:只能识读一维条码
激光扫描器：只能识读排式二维条码和一维条码 图像式扫描器：识读一维条码，排式和矩阵式 二维条码
※按扫描的方式分类
单向扫描器
平台式扫描器
多向扫描器 悬挂式扫描器
全悬式全向激光扫描器
常用的条码识读设备
常用的一维条码识读设备有激光枪、CCD扫描器、光笔 与卡槽式扫描器、全向扫描平台。
数据采集器
条码的基础知识
首 读 率 误 码 率 拒 识 率
首次读出条码符号数量 首读率＝———————————×100％ 识读条码符号的总数量 错误识别次数 误码率＝———————×100％ 识别总次数 不能识别的条码符号数量 拒识率＝————————————×100％ 条码符号的总数量
一般要求首读率在85％以上，误码率低于0.01 ％ ，拒识率低于1％。
无色功能油墨印刷的条码一般是用荧光油墨，热致变色油墨，磷光油墨等特种油
墨来印刷的条形码，在印刷中必须用特定的光照，识别时必须用相应的敏感光源。
有色功能油墨印刷的条码一般是用变色油墨来印刷的，其抗老化的问题有待解决。
2.6.2 金属条码
金属条码的条是由金属箔经电镀后产生的，一般在条码的表面再覆盖一层聚酯薄 膜，这种条码是用专用的金属条码阅读器识读。 优点：（1）表面不怕污渍 （2）抗老化能力较强 （3）可以制作成隐形码 （4）耐腐蚀、耐高温、耐低温（-40 ℃ ~200 ℃ ）
(ⅱ)CCD扫描器
非接触式
CCD元件是一种 电子自动扫描的 光电转换器。
特点：无任何机械运动部 件，性能可靠，寿命长； 按元件排列的节距或总长 计算，可以进行测长；价 格比激光枪便宜；可测条 码的长度受限制；景深小。
(ⅲ)光笔与卡槽式扫描器
光笔：耗电量非常低。 卡槽式：内部的结构和光笔类似。
属于全向激光扫描器
黑条白空是最佳选择方案。只要保证条和空有足 够的对比度，也可选用其它颜色搭配。
2.3.6 条码符号位臵(GB/T14257-2009 商品条码条码符号放置指南)
1.商品条码放臵通则
（1）选择与应用环境相匹配的条码符号 （2）避免不同条码标识冲突 （3）确定合适的条码符号数量 （4）位臵相对统一、便于扫描

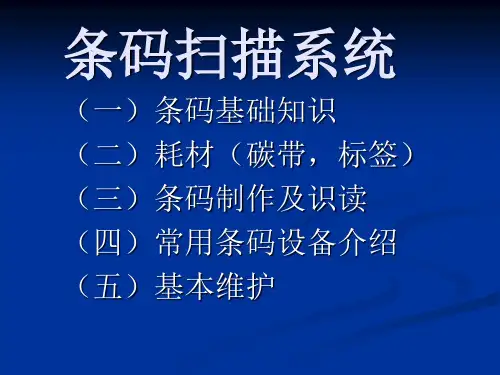

条码扫描系统
主要用途 资料库与网路依赖 性
多数场合须依赖资料库及 可不依赖资料库及通讯 通讯网路的存在 网路的存在而单独使用
识读设备
一维条码扫描设备
二维条码扫描设备

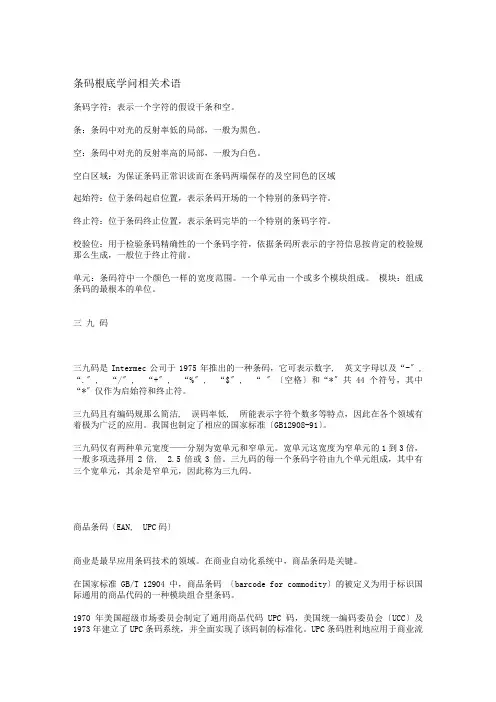

条码的名词解释
条码：由一组规则排列的条、空及其对应字符组成的标记， 用以表示一定的信息 。 条码系统： 由条码符号设计、制作及扫描识读组成的系 统。 条 ：条码中反射率较低的部分。 空： 条码中反射率较高的部分。
蜡基碳带 蜡基碳带具高敏度、高密度的特性。高速卓越的打印质量，适应不用被打印材质 用途广泛，是经济型的碳带。 产品特点： 广泛的标签适应性，通用性好。 打印效果优异，成本经济。 耐高温，可适用于高速打印。 适用范围广，可适应不同被打材质。 防静电背涂层易于有效保护打印头。 适用底质：铜板纸，标签纸吊牌，上光纸，粗面纸，平滑纸，合成纸等。 混合基碳带 混合基碳带具有耐高温、抗污渍、耐热、耐磨擦、耐腐蚀性能。 适应不用被打印材质，用途广泛。 产品特点： 优秀耐磨擦、耐腐蚀性能，具有广泛的应用领域。 高度分辨率适合打印标准及旋转条型码。 能满足不同被打印材质的需求。 高敏感度确保优异的打印效果。 防静电背涂层，有效保护打印头 适用底质：纸类，PVC，吊牌，上光纸，平滑纸，粗面纸，人造纸，标签等 树脂基碳带 树脂基碳带具备宽广的应用领域与高速打印能力 卓越的图像耐久性、优异的耐磨擦、耐腐蚀、耐热的环境适应能力 产品特点： 卓越的高质、高速打印性能
静区：不携带任何信息的区域，起提示作用。 起始字符：第一位字符，具有特殊结构，当扫描器读取到 该字符时，便开始正式读取代码了。 数据字符：条形码的主要内容。 校验字符：检验读取到的数据是否正确。不同编码规则可 能会有不同的校验规则。 知代码扫描完毕，同时还起到只是进行校验计算的作用。

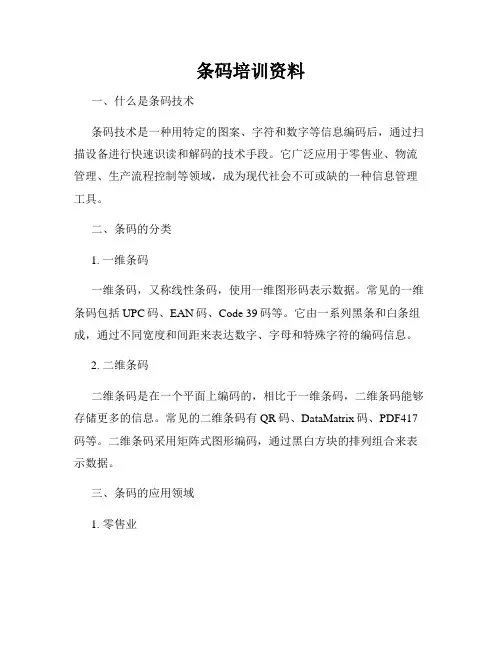

条码培训资料
条码培训资料一、什么是条码技术条码技术是一种用特定的图案、字符和数字等信息编码后，通过扫描设备进行快速识读和解码的技术手段。
它广泛应用于零售业、物流管理、生产流程控制等领域，成为现代社会不可或缺的一种信息管理工具。
二、条码的分类1. 一维条码一维条码，又称线性条码，使用一维图形码表示数据。
常见的一维条码包括UPC码、EAN码、Code 39码等。
它由一系列黑条和白条组成，通过不同宽度和间距来表达数字、字母和特殊字符的编码信息。
2. 二维条码二维条码是在一个平面上编码的，相比于一维条码，二维条码能够存储更多的信息。
常见的二维条码有QR码、DataMatrix码、PDF417码等。
二维条码采用矩阵式图形编码，通过黑白方块的排列组合来表示数据。
三、条码的应用领域1. 零售业条码在零售业中的应用最为广泛。
通过扫描商品条码，收银员可以快速识别商品信息，并自动获取价格、库存等数据，提高工作效率和准确性。
2. 物流管理条码技术在物流管理中起到关键作用。
物流公司可以通过扫描货物上的条码，实时跟踪货物的位置和运输情况，实现精确的库存管理和运输控制。
3. 生产流程控制在生产流程控制中，条码被用于追踪产品的流向和生产过程中的各个环节。
工人可以通过扫描条码，获取产品的相关信息，进行质量检验和追溯，确保产品质量和生产效率。
四、条码的优势1. 提高效率通过扫描条码，可以快速获取信息，避免了手工录入数据的繁琐过程，大大提高了工作效率。
2. 减少错误条码技术可以减少人为错误，避免了手工输入数据时可能出现的失误，保证了数据的准确性。
3. 实时追踪利用条码技术，可以实时追踪货物的位置和状态，提供及时的物流信息，方便管理和决策。
4. 节省成本条码技术的应用可以简化业务流程，减少纸质文档和人力资源的消耗，从而降低管理成本。
五、条码培训内容1. 条码基础知识介绍条码的定义、分类、编码原理等基础知识，使学员对条码有一个整体的了解。
2. 条码扫描设备的使用教授学员使用手持式扫描设备的操作方法，包括如何扫描条码、解码、获取信息等。
条形码知识.
8.自校验特性 条码符号的自校验特性是指条码字符本身具有校验特性。 若在一条码符号中，一个印刷缺陷（例如，因出现污点把 一个窄条错认为宽条）不会导致替代错误，那么这种条码 就具有自校验功能。 例如39条码，库德巴条码，交插25条码都具有自校验功能； EAN和UPC条码，93条码等都没有自校验功能。
2.交插25条码 交插25条码是一种条、空均表示信息的连续型、非定长、具有自校验 功能的双向条码。它的字符集为数字字符0-9. 交插25条码（interleaved 2 of 5 bar code）是在25条码的基础上发展 起来的，由美国的Intermec公司与1972年发明的。 主要应用于运输、仓储、工业生产线、图书情报等领域的自动识别管 理。 条码符号从左到右，表示奇数为数字符的条码数据由条组成，表示偶 数位数字符的条码数据符有空组成。组成条码符号的条码字符个数为 偶数。当条码字符所表示的字符个数为奇数时，应在字符串左端添加 “0”.
条码符号的结构
条码的分类
一维条码（按照应用可分） 物流条码：EAN码和UPC码。 二维条码（按照构成原理，结构形状的差异可分） 行排式二维条码（2D stackde bar code） 矩阵式二维条码（2D matrix bar code）
条码的编码理论概述 编码方法
编码容量
纠错方式
1.代码的编写方法 代码的编码系统是条码的基础，不同的编码系统规定了不同用途的台面 的数据格式，含义及编码原则。 对商品进行标识，应该选用全球统一标识系统(EAN-UCC系统)用于标识 商品的商品标识代码（identification code for commodity）该系统包括 EAN/UCC-13、EAN/UCC-12等三种代码结构。
1.条码的基础概念
条码基础知识
条码基础知识 条码
Байду номын сангаас
条码小贴士 条码
条码（ 条码（BAR CODE）的含义： ） 是由一组规则排列的条,空及其对应字符组 成的标记，用以表示一定的信息。
条形码的发展史
条码应用最早出现在40年代，在美国，工程师乔伍德兰德
(Joe Wood Land)和伯尼西尔沃(Berny Silver)最初开始研究用代码 管理食品项目及设计相应的自动识别设备，该项技术于1949年获 得了美国专利（代码的图案如下图）。
5.二五条码 二五条码
二五条码是一种只有条表示信息的非连续条码。 二五条码只能表示数字信息。
此外，常用的条码还有交叉二五码，矩阵 二五码，一一条码等。
国际物品编码协会（EAN）简介
国际物品编码协会（EAN）是负责开发建立和推动 全球性的物品编码及符号标识标准的机构。EAN总之 是通过条码的应用，加速开发全球性的物品标识系统， 促进国际间的贸易。 EAN主要的任务是协调条码在各国的应用。以确保 成员国在采用条码标志上的规划与步调充分统一。 EAN是一个非赢利性的团体。它的主要活动方式是研 究，联络，在总体上使成员国获得最大利益。主要工 作内容是条码系统的开发，协调，统一。
条码在中国
中国物品编码中心经国务院批准于1988年12 月成立，负责研究，推广国际物品标识系统； 统一组织，协调，管理我国的条码工作，对外 代表我国加入国际物品编码协会（EAN）；对 口联系国际上其他物品编码机构。
中国物品编码中心于1994年4月代表中国加入 了国际物品编码协会（EAN），获得了中国的 前缀码“690”！
条码技术的应用领域
商业自动化系统（POS） 仓储管理 物流配送中心 工业/制造业 医疗/保健 教育/图书 企事业/机关单位
Байду номын сангаас
条码小贴士 条码
条码（ 条码（BAR CODE）的含义： ） 是由一组规则排列的条,空及其对应字符组 成的标记，用以表示一定的信息。
条形码的发展史
条码应用最早出现在40年代，在美国，工程师乔伍德兰德
(Joe Wood Land)和伯尼西尔沃(Berny Silver)最初开始研究用代码 管理食品项目及设计相应的自动识别设备，该项技术于1949年获 得了美国专利（代码的图案如下图）。
5.二五条码 二五条码
二五条码是一种只有条表示信息的非连续条码。 二五条码只能表示数字信息。
此外，常用的条码还有交叉二五码，矩阵 二五码，一一条码等。
国际物品编码协会（EAN）简介
国际物品编码协会（EAN）是负责开发建立和推动 全球性的物品编码及符号标识标准的机构。EAN总之 是通过条码的应用，加速开发全球性的物品标识系统， 促进国际间的贸易。 EAN主要的任务是协调条码在各国的应用。以确保 成员国在采用条码标志上的规划与步调充分统一。 EAN是一个非赢利性的团体。它的主要活动方式是研 究，联络，在总体上使成员国获得最大利益。主要工 作内容是条码系统的开发，协调，统一。
条码在中国
中国物品编码中心经国务院批准于1988年12 月成立，负责研究，推广国际物品标识系统； 统一组织，协调，管理我国的条码工作，对外 代表我国加入国际物品编码协会（EAN）；对 口联系国际上其他物品编码机构。
中国物品编码中心于1994年4月代表中国加入 了国际物品编码协会（EAN），获得了中国的 前缀码“690”！
条码技术的应用领域
商业自动化系统（POS） 仓储管理 物流配送中心 工业/制造业 医疗/保健 教育/图书 企事业/机关单位
条码识别技术基础知识
7
1、 基本概念
（5）连续性与非连续性 条码符号的连续性是指每个条码
字符之间不存在间隔； 相反，非连续性是指每个条码字符
之间存在间隔。
条码不存在条码字符间隔，所以密度相对较高；
而非连续性条码的密度相对较低，但非连续性条码字符间隔会引起较大误 差，一般规范不给出具体指标限制。
另外，对连续性条码除了控制调控的尺寸误差外，还需控制相邻条与条，空 与空的相同边缘间的尺寸误差及每一条码字符的尺寸误差。
6
1、 基本概念
（4）条码字符集 条码字符集是指某种条码所含全部条码字符的集合。 条码字符中字符总数不能大于该种码制的编码容量。
有些码制仅能表示10个数字字符：0～9，如EAN·UPC码，交插25条码；
有些码制除了能表示10个数字字符外，还可以表示几个特殊字符，如库 德巴条码。
39条码可表示数字字符：0～9，26个英文字母（A～Z） 以及一些特殊 符号。
最后，也是最重要的特点，条码自动识别系统所涉及到的识别符 号成本以及设备成本都非常低。特别是条码符号，即使是一次性 使用，也不会带来多少附加成本，尤其是在大批量印刷的情况 下。这一特点使得条码技术在某些应用领域有着无可比拟的优 势。再者，条码符号识读设备的结构简单，成本低廉，操作容 易，适用于众多的领域和工作场合。
（3）码制
条码的码制是指条码符号的类型，每种类型的条码符号都是由符合特定 编码规则的条和空组合而成。
每种码制都具有固定的编码容量和所规定的条码字符集。条码字符中字 符总数不能大于该种码制的编码容量。
常用的一维条码码制包括： EAN条码、UPC条码、UCC/EAN-128条 码、交插25条码、39条码、93条码、库德巴条码等。
8
1、 基本概念
1、 基本概念
（5）连续性与非连续性 条码符号的连续性是指每个条码
字符之间不存在间隔； 相反，非连续性是指每个条码字符
之间存在间隔。
条码不存在条码字符间隔，所以密度相对较高；
而非连续性条码的密度相对较低，但非连续性条码字符间隔会引起较大误 差，一般规范不给出具体指标限制。
另外，对连续性条码除了控制调控的尺寸误差外，还需控制相邻条与条，空 与空的相同边缘间的尺寸误差及每一条码字符的尺寸误差。
6
1、 基本概念
（4）条码字符集 条码字符集是指某种条码所含全部条码字符的集合。 条码字符中字符总数不能大于该种码制的编码容量。
有些码制仅能表示10个数字字符：0～9，如EAN·UPC码，交插25条码；
有些码制除了能表示10个数字字符外，还可以表示几个特殊字符，如库 德巴条码。
39条码可表示数字字符：0～9，26个英文字母（A～Z） 以及一些特殊 符号。
最后，也是最重要的特点，条码自动识别系统所涉及到的识别符 号成本以及设备成本都非常低。特别是条码符号，即使是一次性 使用，也不会带来多少附加成本，尤其是在大批量印刷的情况 下。这一特点使得条码技术在某些应用领域有着无可比拟的优 势。再者，条码符号识读设备的结构简单，成本低廉，操作容 易，适用于众多的领域和工作场合。
（3）码制
条码的码制是指条码符号的类型，每种类型的条码符号都是由符合特定 编码规则的条和空组合而成。
每种码制都具有固定的编码容量和所规定的条码字符集。条码字符中字 符总数不能大于该种码制的编码容量。
常用的一维条码码制包括： EAN条码、UPC条码、UCC/EAN-128条 码、交插25条码、39条码、93条码、库德巴条码等。
8
1、 基本概念

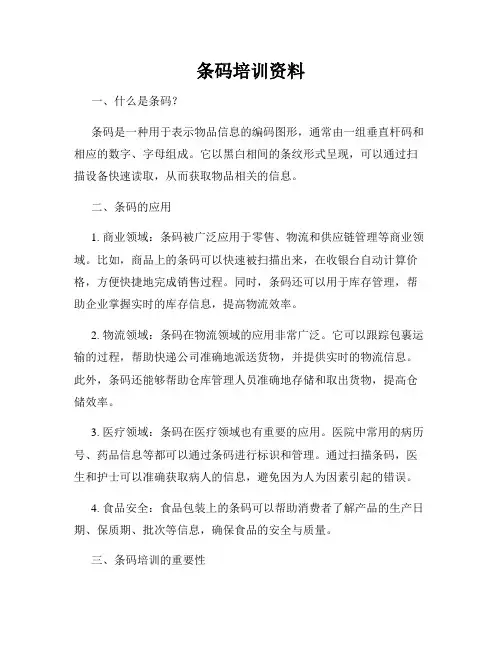

条码培训资料
条码培训资料一、什么是条码？条码是一种用于表示物品信息的编码图形，通常由一组垂直杆码和相应的数字、字母组成。
它以黑白相间的条纹形式呈现，可以通过扫描设备快速读取，从而获取物品相关的信息。
二、条码的应用1. 商业领域：条码被广泛应用于零售、物流和供应链管理等商业领域。
比如，商品上的条码可以快速被扫描出来，在收银台自动计算价格，方便快捷地完成销售过程。
同时，条码还可以用于库存管理，帮助企业掌握实时的库存信息，提高物流效率。
2. 物流领域：条码在物流领域的应用非常广泛。
它可以跟踪包裹运输的过程，帮助快递公司准确地派送货物，并提供实时的物流信息。
此外，条码还能够帮助仓库管理人员准确地存储和取出货物，提高仓储效率。
3. 医疗领域：条码在医疗领域也有重要的应用。
医院中常用的病历号、药品信息等都可以通过条码进行标识和管理。
通过扫描条码，医生和护士可以准确获取病人的信息，避免因为人为因素引起的错误。
4. 食品安全：食品包装上的条码可以帮助消费者了解产品的生产日期、保质期、批次等信息，确保食品的安全与质量。
三、条码培训的重要性1. 提高工作效率：经过条码培训，员工可以熟练掌握条码的使用方法，有效提高工作效率和准确性。
2. 降低错误率：通过条码进行信息录入和查找，可以有效避免人工操作所带来的错误，提高数据的准确性。
3. 便捷性：条码的使用可以简化操作流程，提高工作效率，减少人工的时间和精力消耗。
4. 数据化管理：条码技术可以将物品的信息数字化，方便进行数据库管理和分析，提供对企业决策有益的数据支持。
四、条码培训内容1. 条码基础知识：介绍条码的基本概念、分类和规格，让学员对条码有全面的了解。
2. 条码的生成：介绍条码的生成原理和方法，包括EAN-13、CODE39等常用的条码类型和生成工具的使用。
3. 条码的应用：详细介绍条码在不同领域的应用，包括商业、物流、医疗等，让学员了解条码的广泛应用场景。
4. 条码的扫描技术：介绍扫描设备的工作原理和使用方法，帮助学员掌握条码的扫描技术。

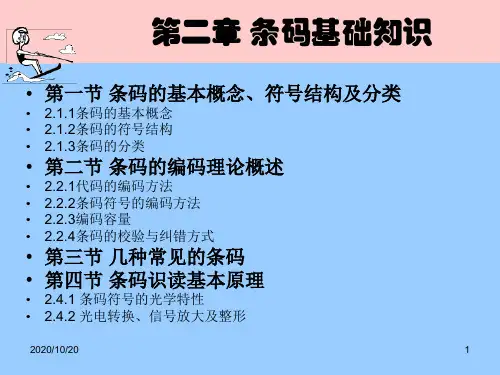

第二章条码基础知识分析
• a.宽度调节编码法
• b.模块组配编码法
2020/10/20
8
2.条码符号的编码方法
• ——宽度调节法：条码符号中的条和空由宽、窄 两种单元组成的条码编码方法。窄单元（无论条 和空）表示逻辑值“0”，宽单元（无论条和空） 表示逻辑值“1”，宽单元是窄单元的2-3倍。
• •
• 采用这种方法编码的条码有交插25码、39码、库 德巴码等。
• 一维码的校验方法：
• 从代码位置序号第二位开始，所有的偶（奇）数 的数字代码求和的方法来校验条码的正确性。校 验的目的是保证条空比的正确性。
• 二维码的纠错功能：
• 二维码在保障识读正确方面采用了更为复杂、技 术含量更高的方法。例如PDF417码，在纠错方法 上采用索罗门算法。二维码的纠错是为了当二维 码存在一定局部破损情况下，还能采用替代运算 还原出正确的词码信息，保证条码的正确识读。
• d.字符集：字符集是指某种码制的条码符号可以 表示的字母、数字和符号的集合。他们有的指标 是数字，有的既可以表示数字也可以表示字母。
2020/10/20
3
1.基本概念
• e.连续性与非连续性： • 连续性：每个条码字符之间不存在间隔，条和空均表示信
息，条码密度较高。 • 如交插25码：
• 非连续性：每个条码字符之间存在间隔，条表示信息，空 不表示信息，条码密度较低。
2020/10/20
6
2.条码的符号结构
供人识读字符
2020/10/20
7
第二节 条码的编码理论
• 1.代码的编码方法：不同的编码系统规定了 不同用途的代码的数据格式、含义及编码 规则。编制代码需遵循相关标准和规范， 根据具体情况选择合适的代码结构，根据 唯一性、无含义性、稳定性原则进行编制。
• b.模块组配编码法
2020/10/20
8
2.条码符号的编码方法
• ——宽度调节法：条码符号中的条和空由宽、窄 两种单元组成的条码编码方法。窄单元（无论条 和空）表示逻辑值“0”，宽单元（无论条和空） 表示逻辑值“1”，宽单元是窄单元的2-3倍。
• •
• 采用这种方法编码的条码有交插25码、39码、库 德巴码等。
• 一维码的校验方法：
• 从代码位置序号第二位开始，所有的偶（奇）数 的数字代码求和的方法来校验条码的正确性。校 验的目的是保证条空比的正确性。
• 二维码的纠错功能：
• 二维码在保障识读正确方面采用了更为复杂、技 术含量更高的方法。例如PDF417码，在纠错方法 上采用索罗门算法。二维码的纠错是为了当二维 码存在一定局部破损情况下，还能采用替代运算 还原出正确的词码信息，保证条码的正确识读。
• d.字符集：字符集是指某种码制的条码符号可以 表示的字母、数字和符号的集合。他们有的指标 是数字，有的既可以表示数字也可以表示字母。
2020/10/20
3
1.基本概念
• e.连续性与非连续性： • 连续性：每个条码字符之间不存在间隔，条和空均表示信
息，条码密度较高。 • 如交插25码：
• 非连续性：每个条码字符之间存在间隔，条表示信息，空 不表示信息，条码密度较低。
2020/10/20
6
2.条码的符号结构
供人识读字符
2020/10/20
7
第二节 条码的编码理论
• 1.代码的编码方法：不同的编码系统规定了 不同用途的代码的数据格式、含义及编码 规则。编制代码需遵循相关标准和规范， 根据具体情况选择合适的代码结构，根据 唯一性、无含义性、稳定性原则进行编制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
条码的基础知识| 2007-4-12 17:19:00条码的基础知识本章要点：本章主要介绍条码的基础知识，包括条码的基本概念和符号结构、条码的编码方法和分类、条码的识读原理。
要求了解条码符号的特征及结构、编码容量的计算、条码识读原理等，理解常见条码术语的含义、代码与条码的关系，掌握编码方法和常见条码符号的特点、字符集、应用领域。
2.1 条码的基本概念、符号结构及分类2.1.1 条码的基本概念1.条码(bar code)条码是由一组规则排列的条、空及其对应字符组成的标记，用以表示一定的信息。
条码通常用来对物品进行标识，这个物品可以是用来进行交易的一个贸易项目，如一瓶啤酒或一箱可乐，也可以是一个物流单元，如一个托盘。
所谓对物品的标识，就是首先给某一物品分配一个代码，然后以条码的形式将这个代码表示出来，并且标识在物品上，以便识读设备通过扫描识读条码符号而对该物品进行识别。
图2-1即是标识在一瓶古井贡酒上的条码符号。
条码不仅可以用来标识物品，还可以用来标识资产、位置和服务关系等。
图2-1 标识在一瓶古井贡酒上的条码符号2.代码（code）代码即一组用来表征客观事物的一个或一组有序的符号。
代码必须具备鉴别功能，即在一个信息分类编码标准中，一个代码只能惟一地标识一个分类对象，而一个分类对象只能有一个惟一的代码，比如按国家标准“人的性别代码”规定，代码“1”表示男性，代码“2”表示女性，而且这种表示是惟一的。
我们在对项目进行标识时，首先要根据一定的编码规则为其分配一个代码，然后再用相应的条码符号将其表示出来。
如图2-1所示，图中的阿拉伯数字6902018994262即是该瓶古井贡酒的商品标识代码，而在其上方由条和空组成的条码符号则是该代码的符号表示。
在不同的应用系统中，代码可以有含义，也可以无含义，有含义代码可以表示一定的信息属性，如:某厂的产品有多种系列，其中代码60000-69999是电器类产品；70000-79999为汤奶锅类产品；80000-89999为压力锅类炊具等等，从编码的规律可以看出，代码的第一位代表了产品的分类信息，是有含义的。
无含义代码则只作为分类对象的惟一标识，只代替对象的名称，而不提供对象的任何其他信息。
3.码制条码的码制是指条码符号的类型，每种类型的条码符号都是由符合特定编码规则的条和空组合而成。
每种码制都具有固定的编码容量和所规定的条码字符集。
条码字符中字符总数不能大于该种码制的编码容量。
常用的一维条码码制包括：EAN条码、UPC条码、UCC/EAN-128条码、交插25条码、39条码、93条码、库德巴条码等。
4.字符集字符集是指某种码制的条码符号可以表示的字母、数字和符号的集合。
有些码制仅能表示10个数字字符：0到9，如EAN／UPC条码；有些码制除了能表示10个数字字符外，还可以表示几个特殊字符，如库德巴条码。
39条码可表示数字字符0～9、26个英文字母A～Z以及一些特殊符号。
几种常见码制的字符集如下：EAN条码的字符集：数字0～9交插25条码的字符集：数字0～939条码的字符集: 数字0～9字母A～Z特殊字符：- ·$ % 空格/ +起始符:/终止符:□5.连续性与非连续性条码符号的连续性是指每个条码字符之间不存在间隔，相反，非连续性是指每个条码字符之间存在间隔，见图2-2。
该图为25条码的字符结构，从图中可以看出，字符与字符间存在着字符间隔，所以是非连续的。
图2-2 25条码的字符结构从某种意义上讲，由于连续性条码不存在条码字符间隔，所以密度相对较高，而非连续性条码的密度相对较低。
所谓条码的密度即是单位长度的条码所表示的条码字符的个数。
但非连续性条码字符间隔引起误差较大，一般规范不给出具体指标限制。
而对连续性条码除了控制条空的尺寸误差外，还需控制相邻条与条、空与空的相同边缘间的尺寸误差及每一条码字符的尺寸误差。
6.定长条码与非定长条码定长条码是条码字符个数固定的条码，仅能表示固定字符个数的代码。
非定长条码是指条码字符个数不固定的条码，能表示可变字符个数的代码。
例如：EAN/UPC条码是定长条码，它们的标准版仅能表示12个字符，39条码则为非定长条码。
定长条码由于限制了表示字符的个数，其译码的误识率相对较低，因为就一个完整的条码符号而言，任何信息的丢失总会导致译码的失败。
非定长条码具有灵活、方便等优点，但受扫描器及印刷面积的限制，它不能表示任意多个字符，并且在扫描阅读过程中可能产生因信息丢失而引起错误的错误译码。
这些缺点在某些码制（如交插25条码）中出现的概率相对较大，可通过增强识读器或计算机系统的校验程度而克服。
7.双向可读性条码符号的双向可读性，是指从左、右两侧开始扫描都可被识别的特性。
绝大多数码制都可双向识读，所以都具有双向可读性。
事实上，双向可读性不仅仅是条码符号本身的特性，也是条码符号和扫描设备的综合特性。
对于双向可读的条码，识读过程中译码器需要判别扫描方向。
有些类型的条码符号，其扫描方向的判定是通过起始符与终止符来完成。
例如39条码、交插25条码、库德巴条码。
有些类型的条码，由于从两个方向扫描起始符和终止符所产生的数字脉冲信号完全相同，所以无法用它们来判别扫描方向，如EAN和UPC条码。
在这种情况下，扫描方向的判别则是通过条码数据符的特定组合来完成的。
对于某些非连续性条码符号，如39条码，由于其字符集中存在着条码字符的对称性（例如字符“*”与“P”，“M”与“—”等），在条码字符间隔较大时，很可能出现因信息丢失而引起的译码错误。
8.自校验特性条码符号的自校验特性是指条码字符本身具有校验特性。
若在一条码符号中，一个印刷缺陷（例如，因出现污点把一个窄条错认为宽条，而相邻宽空错认为窄空）不会导致替代错误，那么这种条码就具有自校验功能。
例如39条码、库德巴条码、交插25条码都具有自校验功能；EAN和UPC条码、93条码等都没有自校验功能。
自校验功能也能校验出一个印刷缺陷。
对于大于一个的印刷缺陷，任何自校验功能的条码都不可能完全校验出来。
对于某种码制，是否具有自校验功能是由其编码结构决定的。
码制设置者在设置条码符号时，均须考虑自校验功能。
9.条码密度条码密度是指单位长度条码所表示条码字符的个数。
显然，对于任何一种码制来说，各单元的宽度越小，条码符号的密度就越高，也越节约印刷面积，但由于印刷条件及扫描条件的限制，我们很难把条码符号的密度做得太高。
39条码的最高密度为：9.4个／25.4mm（9.4个／英寸）；库德巴条码的最高密度为10.0个／25.4mm（10.0个／英寸）；交插25条码的最高密度为：17.7个／25.4mm（17.7个／英寸）。
条码密度越高，所需扫描设备的分辨率也就越高，这必然增加扫描设备对印刷缺陷的敏感性。
10.条码质量条码质量指的是条码的印制质量，其判定主要从外观、条（空）反射率、条（空）尺寸误差、空白区尺寸、条高、数字和字母的尺寸、校验码、译码正确性、放大系数、印刷厚度、印刷位置几个方面进行。
条码的质量检验需严格按照有关国家标准进行，具体检测方法见第8章。
条码的质量是确保条码正确识读的关键，不符合条码国家标准技术要求的条码，不仅会因扫描仪器据读而影响扫描速度，降低工作效率，而且可能造成误读进而影响信息采集系统的正常运行。
因此确保条码的质量是十分重要的。
2．1．2 条码的符号结构一个完整的条码符号是由两侧空白区、起始字符、数据字符、校验字符（可选）和终止字符以及供人识读字符组成，如图2-3所示。
图2-3 条码符号的结构相关术语的解释如下：（1）空白区(clear area)条码起始符、终止符两端外侧与空的反射率相同的限定区域。
（2）起始符(start character；start cipher；start code)位于条码起始位置的若干条与空。
（3）终止符(stop character；stop cipher；stop code)位于条码终止位置的若干条与空。
（4）条码数据符（bar code character set）表示特定信息的条码字符。
（5）条码校验符（bar code check character）表示校验码的条码字符。
（6）供人识别的字符位于条码字符的下方，与相应的条码字符相对应的、用于供人识别的字符。
2．1．3 条码的分类条码按照不同的分类方法、不同的编码规则可以分成许多种，现在已知的世界上正在使用的条码就有250 种之多。
条码的分类方法有许多种，主要依据条码的编码结构和条码的性质来决定。
例如，就一维条码来说按条码的长度来分，可分为定长和非定长条码；按排列方式分，可分为连续型和非连续型条码；从校验方式分，又可分为自校验和非自校验型条码等。
条码可分为一维条码和二维条码。
一维条码是通常我们所说的传统条码。
一维条码按照应用可分为商品条码和物流条码。
商品条码包括EAN码和UPC码，物流条码包括1 28码、ITF码、39码、库德巴（Codabar）码等。
二维条码根据构成原理、结构形状的差异，可分为两大类型：一类是行排式二维条码（2D stacked bar code）；另一类是矩阵式二维条码（2D matrix bar code）。
阅读全文(4)| 回复(0)| 引用通告(0)| 编辑| By: 熙風缘∙标签：条码的基础知识∙上一篇：条码的识读３。
