条码符号条空颜色搭配参考表

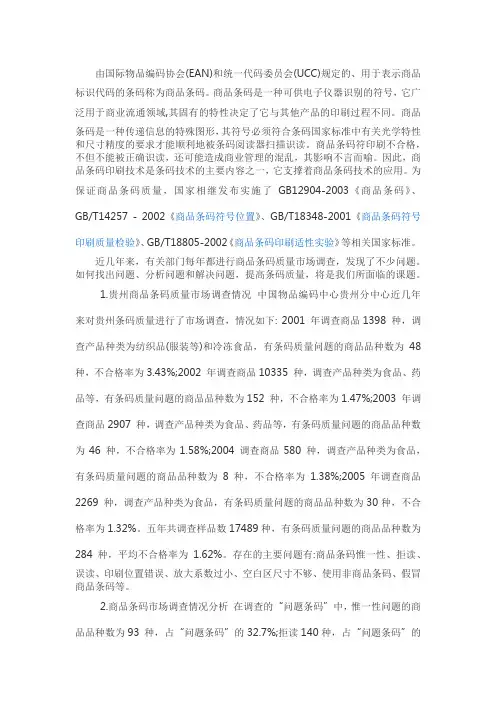

由国际物品编码协会(EAN)和统一代码委员会(UCC)规定的、用于表示商品标识代码的条码称为商品条码。

商品条码是一种可供电子仪器识别的符号，它广泛用于商业流通领域,其固有的特性决定了它与其他产品的印刷过程不同。

商品条码是一种传递信息的特殊图形，其符号必须符合条码国家标准中有关光学特性和尺寸精度的要求才能顺利地被条码阅读器扫描识读。

商品条码符印刷不合格，不但不能被正确识读，还可能造成商业管理的混乱，其影响不言而喻。

因此，商品条码印刷技术是条码技术的主要内容之一，它支撑着商品条码技术的应用。

为保证商品条码质量，国家相继发布实施了GB12904-2003《商品条码》、GB/T14257 - 2002《商品条码符号位置》、GB/T18348-2001《商品条码符号印刷质量检验》、GB/T18805-2002《商品条码印刷适性实验》等相关国家标准。

近几年来，有关部门每年都进行商品条码质量市场调查，发现了不少问题。

如何找出问题、分析问题和解决问题，提高条码质量，将是我们所面临的课题。

1.贵州商品条码质量市场调查情况中国物品编码中心贵州分中心近几年来对贵州条码质量进行了市场调查，情况如下: 2001 年调查商品1398 种，调查产品种类为纺织品(服装等)和冷冻食品，有条码质量问题的商品品种数为48 种，不合格率为3.43%;2002 年调查商品10335 种，调查产品种类为食品、药品等，有条码质量问题的商品品种数为152 种，不合格率为 1.47%;2003 年调查商品2907 种，调查产品种类为食品、药品等，有条码质量问题的商品品种数为46 种，不合格率为1.58%;2004 调查商品580 种，调查产品种类为食品，有条码质量问题的商品品种数为8 种，不合格率为1.38%;2005 年调查商品2269 种，调查产品种类为食品，有条码质量问题的商品品种数为30种，不合格率为1.32%。

五年共调查样品数17489种，有条码质量问题的商品品种数为284 种，平均不合格率为 1.62%。

商品条形码规格和颜色介绍商品条形码的编码遵循唯一性原则，以保证商品条形码在全世界范围内不重复，即一个商品项目只能有一个代码，或者说一个代码只能标识一种商品项目。

不同规格、不同包装、不同品种、不同价格、不同颜色的商品只能使用不同的商品代码。

商品条形码的标准尺寸是37.29mmx26.26mm,放大倍率是0.8-2.0。

当印刷面积允许时，应选择1.0倍率以上的条形码，以满足识读要求。

放大倍数越小的条形码，印刷精度要求越高，当印刷精度不能满足要求时，易造成条形码识读困难。

由于条形码的识读是通过条形码的条和空的颜色对比度来实现的，一般情况下，只要能够满足对比度（PCS值）的要求的颜色即可使用。

通常采用浅色作空的颜色，如白色、橙色、黄色等，采用深色作条的颜色，如黑色、暗绿色、深棕色等。

最好的颜色搭配是黑条白空。

根据条形码检测的实践经验，红色、金色、浅黄色不宜作条的颜色，透明、金色不能作空的颜色。

EAN－8商品条形码是指用于标识的数字代码为8位的商品条形码，由7位数字表示的商品项目代码和1位数字表示的校验符组成。

商品条形码的诞生极大地方便了商品流通，现代社会已离不开商品条形码。

据统计，目前我国已有50万种产品使用了国际通用的商品条形码。

我国加人世贸组织后，企业在国际舞台上必将赢得更多的活动空间。

要与国际惯例接轨，适应国际经贸的需要，企业更不能慢待商品条形码。

商品条形码需要由商品条码自动扫描系统来读取。

目前世界上已有20多万家超级市场或连锁店建立了商品条码自动扫描系统。

如何掌握各种流通信息，其最基础的工作就是商品的条码化，即商品的代码转换为平行线条的符号，以便让光学扫描器阅读，达到自动化控制的目的。

一个完整的条形码是由两侧群区、起始字符、数据字符、校验字符（可选）和终止字符组成。

根据不同的编码规则，世界上流行着多种商品条形码。

例如使用较广泛的EAN条形码。

EAN码有两种类型，即EAN－13码和EAN一8码。

EAN－13码表示13位数据，前两位数（或三位数）为国别号，代表产品生产的国家或地区，接下去的五位数（或四位数），代表制造商，再接下去的五位数代表此产品，用以确认此产品的特征、属性等，最后一位是校验字符。

7.1.3 空白区宽度尺寸当放大系数为1.00时，EAN-13商品条码的左右侧空白区最小宽度尺寸分别为3.63mm和2.31mm，EAN-8商品条码的左右侧空白区最小宽度尺寸均为2. 31mm。

7.1.4 起始符、中间分隔符、终止符的尺寸当放大系数为1.00时，EAN商品条码起始符、中间分隔符、终止符的尺寸见图11。

图11 起始符、中间分隔符、终止符的尺寸7.1.5 供人识别字符的尺寸当放大系数为1.00时，供人识别字符的高度为2.75mm。

7.1.6 EAN-13商品条码的符号尺寸当放大系数为1.00时，EAN-13商品条码的符号尺寸见图12。

7.1.7 EAN-8商品条码的符号尺寸当放大系数为1.00时,EAN-8商品条码的尺寸见图13。

7.1.8 符号尺寸与放大系数商品条码的放大系数为0.80～2.00,条码符号随放大系数的变化而放大或缩小。

由于条商的截短会影响条码的符号的识读,因此不应随意截短条高。

不同放大系数所对应的模块宽度、EAN商品条码的主要尺寸见表5。

单位：mm 表5 放大系数与模块宽度及EAN商品条码符号主要尺寸对照表 mm放大系数模块宽度条码符号尺寸标准版缩短版条码符号长度a 条高b 条码符号高度c 条码符号高度a 条高b 条码符号高度c0.80 0.264 29.83 18.28 20.74 21.38 14.58 17.05 0.85 0.281 31.70 19.42 22.04 22.72 15.50 18.110.90 0.297 33.56 20.57 23.34 24.06 16.41 19.181.00 0.330 37.29 22.85 25.93 26.73 18.23 21.317.2 符号的颜色搭配商品条码的识读是通过分辨条空的边界和宽窄来实现的,因此,要求条与空的颜色反差越大越好。

条色应采用深色,空色应采用浅色。

白色作空,黑色作条是较理想的颜色搭配。

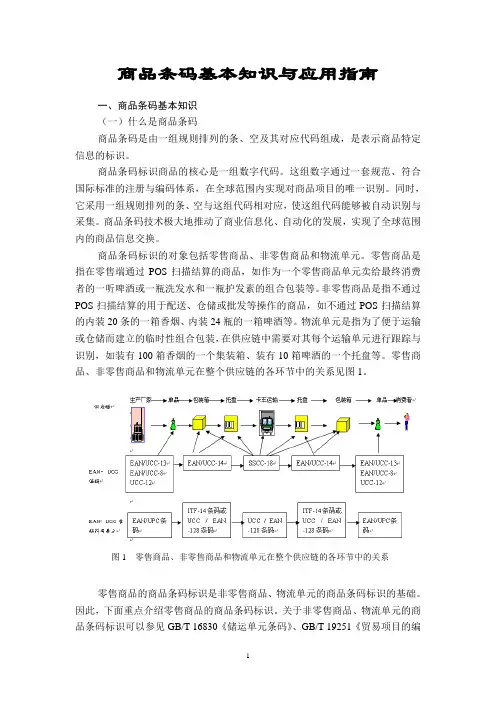

商品条码基本知识与应用指南一、商品条码基本知识（一）什么是商品条码商品条码是由一组规则排列的条、空及其对应代码组成，是表示商品特定信息的标识。

商品条码标识商品的核心是一组数字代码。

这组数字通过一套规范、符合国际标准的注册与编码体系，在全球范围内实现对商品项目的唯一识别。

同时，它采用一组规则排列的条、空与这组代码相对应，使这组代码能够被自动识别与采集。

商品条码技术极大地推动了商业信息化、自动化的发展，实现了全球范围内的商品信息交换。

商品条码标识的对象包括零售商品、非零售商品和物流单元。

零售商品是指在零售端通过POS扫描结算的商品，如作为一个零售商品单元卖给最终消费者的一听啤酒或一瓶洗发水和一瓶护发素的组合包装等。

非零售商品是指不通过POS扫描结算的用于配送、仓储或批发等操作的商品，如不通过POS扫描结算的内装20条的一箱香烟、内装24瓶的一箱啤酒等。

物流单元是指为了便于运输或仓储而建立的临时性组合包装，在供应链中需要对其每个运输单元进行跟踪与识别，如装有100箱香烟的一个集装箱、装有10箱啤酒的一个托盘等。

零售商品、非零售商品和物流单元在整个供应链的各环节中的关系见图1。

图1 零售商品、非零售商品和物流单元在整个供应链的各环节中的关系零售商品的商品条码标识是非零售商品、物流单元的商品条码标识的基础。

因此，下面重点介绍零售商品的商品条码标识。

关于非零售商品、物流单元的商品条码标识可以参见GB/T 16830《储运单元条码》、GB/T 19251《贸易项目的编码与符号标记导则》、GB/T 15425《EAN•UCC系统128条码》、GB/T 16986《EAN•UCC系统应用标识符》等国家标准。

（二）商品标识代码的结构目前国际上最常见的用于标识零售商品的商品标识代码为EAN/UCC-13代码，由厂商识别代码、商品项目代码和校验码共13位数字组成。

在我国，厂商识别代码由中国物品编码中心分配和管理，商品项目代码由注册了厂商识别代码的商品条码系统成员按国家标准的规定编制、管理，校验码用于校验前面12位代码编码的正误，其计算方法可参见GB 12904国家标准，一般由标准的条码制作软件自动生成。

条形码符号条空颜色搭配商品条形码的识读是通过分辩条空的边界和宽窄来实现的，因此，要求条与空的颜色反差越大越好。

条色应采用深色，空色应采用浅色。

白色作空，黑色作条是较理想的颜色搭配。

通常要码符号的条空颜色可参考下表进展搭配，且应符合GB12904商品条形码标准文本中规定的符号光学特性要求。

1、浅色可作底色：白色、橙色、黄色2、深色可作条色：黑色、深蓝色、暗绿色、深棕色3、最平安的比照色：白色、黑色4、制止作条色的颜色：红色表一：可搭配颜色参考表表二：不可搭配颜色参考表条形码的颜色搭配是指条形码的条和空应分别采用何种颜色组成一个完好条码的问题。

条形码识读设备大都采用红光作扫描光源，因此，不是任意的颜色搭配都适用于条形码的扫描识读设备，一般遵循"条用深色，空用浅色"的原那么。

一般的资料上已以参考表形式的表述比较直观，其原理类似于人眼对色彩的鉴别，色彩反差大的易于区别，这是对颜色的定性认识。

但是，颜色本身是千差万别的，对颜色确实定，例如，颜色有深浅〔即灰度级别〕；颜色可能掺杂；油墨本身与承印材料可能存在差异，于是很可能发生这样的情况，即条形码条空颜色搭配正确，而条形码识读设备却无法识读条形码。

所以对颜色的断定必须由定性分析转向定量分析，以确保所讨论问题的正确性和严密性。

GB12904-91?通用商品条形码?表中并不对条和空的颜色而是对条和空的光学反射特性，即条的反射率和空的反射率给出定量的要求，这个要求才是准确的、正确的。

通过上述的讲解，我们已不难理解红色为什么不能作为条码条的颜色了。

原来它的反射光与红光照射白色物体所得的反射光两者是一样的，因此红色在这里被视为白色。

一般情况下把红色作为深色的概念是不一样的。

由此我们得出结论，红色不能用作条形码的条。

关于金色与其它金属色泽材料，由于对光的反射率介于条码条与空之间，条形码的条或空的色泽。

另一方面，金属质材料属镜像反射材料，条形码扫描器扫描光束照射。
