彩色数字电视基础知识讲义汇报人：2023-12-31•彩色电视基础知识•数字电视基础知识•彩色数字电视的原理和特点目录•彩色数字电视的关键技术•彩色数字电视的应用和发展趋势•相关标准和规范01彩色电视基础知识彩色电视的发明和发展英国工程师约翰·洛吉·贝尔德发明了机械扫描电视。
美国RCA公司展示了世界第一台全电子彩色电视。
彩色电视开始进入家庭，逐渐普及。
随着数字化技术的发展，彩色数字电视逐渐取代模拟电视。
1925年1940年1950年代1980年代彩色电视信号由图像信号和同步信号组成，通过电信号的方式传输。
图像信号包含亮度信息和色差信息，同步信号用于保证接收端与发送端同步扫描。
在接收端，彩色显像管根据接收到的信号还原出彩色图像。
彩色电视的原理美国、日本等国家采用，采用交错扫描方式，每帧扫描525行。
NTSC制式PAL制式SECAM制式欧洲、中国等国家采用，采用逐行扫描方式，每帧扫描625行。
法国等国家采用，采用顺序传送色彩和亮度信息的方式。
030201彩色电视的显示方式02数字电视基础知识数字电视的定义和特点数字电视是指通过数字化技术将电视信号进行传输、处理和接收的一种新型电视系统。
它采用数字信号代替传统的模拟信号，实现了电视信号的数字化处理和传输。
数字电视的特点数字电视具有高清晰度、高稳定性、高抗干扰能力、易于实现信号存储和交换等优点，能够提供更好的视听效果和更多的增值服务。
通过卫星进行信号传输，用户通过卫星接收天线和卫星接收机接收信号。
数字卫星电视通过有线网络进行信号传输，用户通过有线电视接收机接收信号。
数字有线电视通过地面发射塔进行信号传输，用户通过地面接收天线和接收机接收信号。
地面数字电视数字电视的传输方式数字电视的分辨率是指屏幕水平和垂直方向上像素的数量，常见的分辨率有480p、720p、1080p等。
分辨率越高，图像越清晰。
分辨率数字电视的扫描方式是指图像在屏幕上的刷新方式，分为逐行扫描和隔行扫描两种方式。

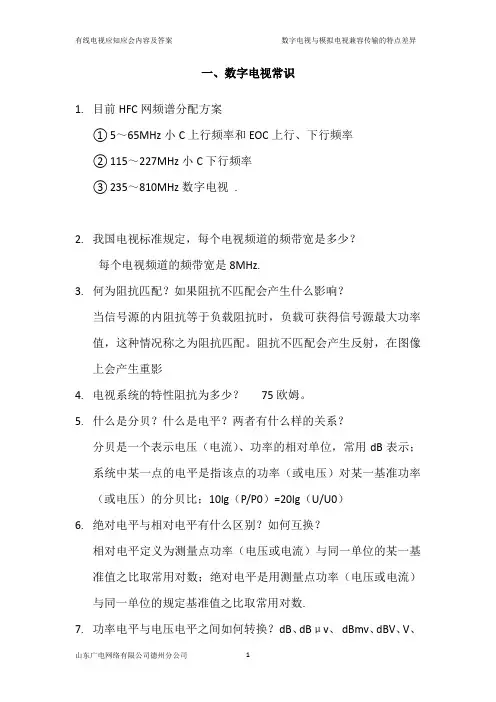

一、数字电视常识1.目前HFC网频谱分配方案①5～65MHz小C上行频率和EOC上行、下行频率②115～227MHz小C下行频率③235～810MHz数字电视.2.我国电视标准规定，每个电视频道的频带宽是多少？每个电视频道的频带宽是8MHz.3.何为阻抗匹配？如果阻抗不匹配会产生什么影响？当信号源的内阻抗等于负载阻抗时，负载可获得信号源最大功率值，这种情况称之为阻抗匹配。
阻抗不匹配会产生反射，在图像上会产生重影4.电视系统的特性阻抗为多少？75欧姆。
5.什么是分贝？什么是电平？两者有什么样的关系？分贝是一个表示电压（电流）、功率的相对单位，常用dB表示；系统中某一点的电平是指该点的功率（或电压）对某一基准功率（或电压）的分贝比；10lg（P/P0）=20lg（U/U0）6.绝对电平与相对电平有什么区别？如何互换？相对电平定义为测量点功率（电压或电流）与同一单位的某一基准值之比取常用对数；绝对电平是用测量点功率（电压或电流）与同一单位的规定基准值之比取常用对数.7.功率电平与电压电平之间如何转换？dB、dBμv、dBmv、dBV、V、mv、μv是什么意思？如何互换？10lg（P/P0）=20lg（U/U0）0dBW=30 dBmW＝78.75 dBmv＝138.75 dBμv8.电视系统由哪几部分组成？分别有什么作用？各自包含哪些器件？数字电视系统由信号源、前端、传输系统、用户分配网组成；信号源提供高质量的信号；前端把从信号源送来的信号进行滤波、变频、放大、调制编码、混合等，使其适合在干线传输系统中传输；干线传输系统把前端输出的复合数字信号优质稳定地传输给用户分配网；用户分配网把数字电视信号高效而合理地分送到户。
9.数字电视系统常用设备和器件有哪些？数字电视系统中常用设备和器件有卫星地面接收天线、高频头、卫星接收机、调制器、播出设备、混合器、导频信号发生器、光发射机、光缆、电缆、光接收机、放大器、分支分配器、电缆、终端盒等。
数字电视基础知识汇报人：日期:目录CATALOGUE•数字电视概述•数字电视技术原理•数字电视标准与格式•数字电视应用与产业•数字电视与高清电视的区别与联系•数字电视的未来发展及挑战01CATALOGUE数字电视概述数字电视是指将模拟电视信号转换为数字信号进行处理、传输和接收的电视系统。
它包括高清电视、标清电视以及移动多媒体电视等。
数字电视技术利用了先进的编码、调制、解调等技术，具有抗干扰能力强、图像清晰度高、音频质量好等优点。
数字电视的定义数字电视的优势数字电视的图像清晰度比传统模拟电视高得多，可以达到1920x1080分辨率甚至更高。
图像清晰度更高音频质量更好抗干扰能力强频道资源利用率高数字电视采用了先进的音频编码技术，可以提供更好的音质和立体声效果。
数字电视信号在传输过程中具有更强的抗干扰能力，能够更好地抵御各种噪声和干扰。
数字电视采用了高效的压缩技术和调制技术，可以充分利用频道资源，提高电视频道的利用效率。
数字电视的发展历程1990年代初，数字电视技术开始出现，当时主要是在一些发达国家开始研究和实验。
1990年代末，随着技术的不断成熟和市场的需求增长，数字电视逐渐在全球范围内推广和应用。
进入21世纪，随着高清电视和移动多媒体的发展，数字电视已经成为人们日常生活中不可或缺的一部分。
02CATALOGUE数字电视技术原理数字电视信号的压缩编码利用了图像信号的冗余性，通过减少数据量来实现高效传输。
主要技术包括预测编码、变换编码和混合编码等。
压缩编码信道编码是为了确保数字电视信号在传输过程中能够抵抗各种干扰，包括噪声、多径和衰减等。
主要技术包括卷积码、Reed-Solomon码和LDPC码等。
信道编码数字电视信号的编码原理有线传输数字电视信号可以通过有线电视网络进行传输，用户通过安装的有线电视盒接收电视信号，再经过解码器解码后即可观看电视节目。
卫星传输数字电视信号可以通过卫星进行传输，用户通过卫星接收天线接收卫星信号，再经过解码器解码后即可观看电视节目。
