碳钢中各个元素的作用

1、碳素钢的定义及钢中五元素含碳2%以下的铁碳合金称为钢。

碳素钢中的五元素是指化学成份中的主要组成物，即 C、Si、Mn、S、P（碳、硅、锰、硫、磷）。

其次是在炼钢过程中不可避免地会混入气体，含O、H、N（氧、氢、氮）。

此外，用铝—硅脱氧镇静工艺中，必然在钢水中含有 Al，当Als（酸溶铝）≥0。

020%时，还有细化晶粒的作用。

2、钢铁是怎样炼成的？炼钢的主要任务是按所炼钢种的质量要求，调整钢中碳和合金元素含量到规定范围之内，并使P、S、H、O、N等杂质的含量降至允许限量之下。

炼钢过程实质上是一个氧化过程，炉料中过剩的碳被氧化，燃烧成CO气体逸出，其它Si、P、Mn 等氧化后进入炉渣中。

S部份进入炼渣中，部份则生成SO2排出。

当钢水成份和温度达到工艺要求后，即可出钢。

为了除去钢中过剩的氧及调整化学成份，可以添加脱氧剂和铁合金或合金元素。

3、转炉炼钢简介从鱼雷车运来的铁水经过脱硫、挡渣等处理后即可倒入转炉中作为主要炉料，另加10% 以下的废钢。

然后，向转炉内吹氧燃烧，铁水中的过量碳被氧化并放出大量热量，当探头测得达到预定的低碳含量时，即停止吹氧并出钢。

一般在钢包中需进行脱氧及调整成份操作；然后在钢液表面抛上碳化稻壳防止钢水被氧化，即可送往连铸或模铸工区。

对要求高的钢种可增加底吹氩、RH真空处理、喷粉处理（喷SI—CA粉及变性石灰）可以有效降低钢中的气体与夹杂，并有进一步降碳及降硫的作用。

在这些炉外精炼措施后还可以最终微调成份，满足优质钢材的需求。

4、初轧模铸钢锭采取热装、热送新工艺，进入均热炉加热，然后通过初轧机及钢坯连轧机轧成板坯、管坯、小方坯等初轧产品，经过切头、切尾、表面清理，（火焰清理、打磨）高品质产品则还需对初轧坯进行扒皮和探伤，检验合格后入库。

目前初轧厂的产品有初轧板坯、轧制方坯、氧气瓶用钢坯、齿轮用圆管坯、铁路车辆用车轴坯及塑模用钢等。

初轧板坯主要供应热轧厂作为原料；轧制方坯除部份外供，主要送往高速线材轧机作原料。

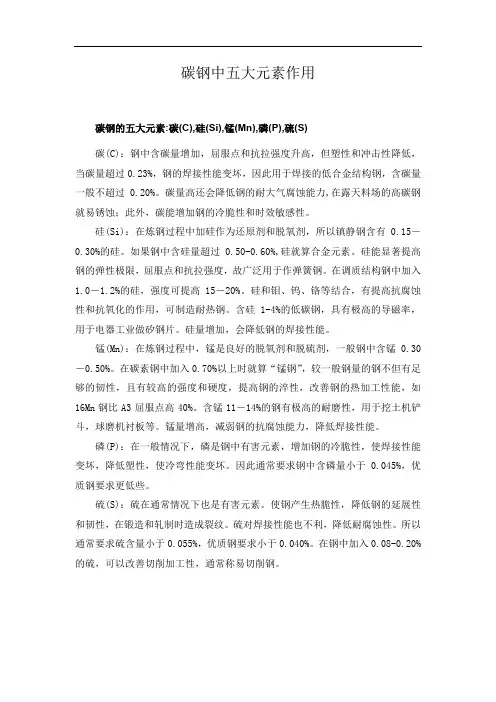

碳钢中五大元素作用碳钢的五大元素:碳(C),硅(Si),锰(Mn),磷(P),硫(S)碳(C)：钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量超过0.23%，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20%。

碳量高还会降低钢的耐大气腐蚀能力,在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。

硅(Si)：在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有0.15－0.30%的硅。

如果钢中含硅量超过0.50-0.60%,硅就算合金元素。

硅能显著提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹簧钢。

在调质结构钢中加入1.0－1.2%的硅，强度可提高15－20%。

硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。

含硅1-4%的低碳钢，具有极高的导磁率，用于电器工业做矽钢片。

硅量增加，会降低钢的焊接性能。

锰(Mn)：在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰0.30－0.50%。

在碳素钢中加入0.70%以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强度和硬度，提高钢的淬性，改善钢的热加工性能，如16Mn钢比A3屈服点高40%。

含锰11－14%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。

锰量增高，减弱钢的抗腐蚀能力，降低焊接性能。

磷(P)：在一般情况下，磷是钢中有害元素，增加钢的冷脆性，使焊接性能变坏，降低塑性，使冷弯性能变坏。

因此通常要求钢中含磷量小于0.045%，优质钢要求更低些。

硫(S)：硫在通常情况下也是有害元素。

使钢产生热脆性，降低钢的延展性和韧性，在锻造和轧制时造成裂纹。

硫对焊接性能也不利，降低耐腐蚀性。

所以通常要求硫含量小于0.055%，优质钢要求小于0.040%。

在钢中加入0.08-0.20%的硫，可以改善切削加工性，通常称易切削钢。

1、碳（C）：钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量0.23%超过时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20%。

碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。

2、硅（Si）：在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有0.15－0.30%的硅。

如果钢中含硅量超过0.50-0.60%,硅就算合金元素。

硅能显著提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹簧钢。

在调质结构钢中加入1.0－1.2%的硅，强度可提高15－20%。

硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。

含硅1－4%的低碳钢，具有极高的导磁率，用于电器工业做矽钢片。

硅量增加，会降低钢的焊接性能。

3、锰（Mn）：在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰0.30－0.50%。

在碳素钢中加入0.70%以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强度和硬度，提高钢的淬性，改善钢的热加工性能，如16Mn钢比A3屈服点高40%。

含锰11－14%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。

锰量增高，减弱钢的抗腐蚀能力，降低焊接性能。

4、磷（P）：在一般情况下，磷是钢中有害元素，增加钢的冷脆性，使焊接性能变坏，降低塑性，使冷弯性能变坏。

因此通常要求钢中含磷量小于0.045%，优质钢要求更低些。

5、硫（S）：硫在通常情况下也是有害元素。

使钢产生热脆性，降低钢的延展性和韧性，在锻造和轧制时造成裂纹。

硫对焊接性能也不利，降低耐腐蚀性。

所以通常要求硫含量小于0.055%，优质钢要求小于0.040%。

在钢中加入0.08-0.20%的硫，可以改善切削加工性，通常称易切削钢。

6、铬（Cr）：在结构钢和工具钢中，铬能显著提高强度、硬度和耐磨性，但同时降低塑性和韧性。

铬又能提高钢的抗氧化性和耐腐蚀性，因而是不锈钢，耐热钢的重要合金元素。

合金元素在钢中的作用合金元素是指在钢中加入的其他金属或非金属元素，它们与铁元素和碳元素相互作用，从而改变钢的性能和性质。

合金元素的添加可以提高钢的强度、硬度、耐磨性、耐腐蚀性等，使钢具有更优异的性能，满足不同的使用要求。

以下是合金元素在钢中的一些常见作用：1.碳（C）：是钢中最主要的合金元素之一，加入合适的碳量可以提高钢的硬度和强度。

碳元素可以通过固溶强化的方式使钢的晶粒细化，从而提高钢的强度和硬度。

但是过高的碳含量会降低钢的塑性和耐热性。

2.硅（Si）：是一种强化和脱氧元素，常用于高碳钢和合金钢中。

硅可以增加钢的强度、硬度和耐磨性，促使钢的晶粒细化。

同时，硅还可以与氧结合，形成氧化物，从而脱除钢中的氧气。

3.锰（Mn）：是一种强化元素，常用于普通碳钢和低合金钢中。

与铁和碳相结合，形成硬化相，提高钢的硬度和强度。

锰还可以提高钢的韧性和抗冲击性，减少钢的冷脆性。

4.磷（P）：是一种脆化元素，过量磷会降低钢的塑性和韧性。

但适量的磷可以起到强化钢的作用，提高钢的硬度和强度。

5.硫（S）：是一种脆化元素，过量的硫会降低钢的韧性。

然而，适量的硫可以改善钢的切削加工性能，提高切削刃的寿命。

6.铬（Cr）：是一种耐腐蚀元素，主要用于不锈钢和耐热钢中。

铬与钢中的铁形成铬化铁，并形成致密的氧化铬膜，从而防止氧气和水的侵蚀，提高钢的耐腐蚀性。

7.镍（Ni）：是一种耐腐蚀和耐热元素，常用于不锈钢和耐热钢中。

镍可以改善钢的塑性、韧性和韧齿性，提高钢的耐腐蚀性和耐热性。

8.钼（Mo）：是一种强化元素，用于合金钢和高速钢中。

钼可以提高钢的强度、硬度和耐磨性，同时还能提高钢的耐热性和抗腐蚀性。

9.钒（V）：是一种强化元素，广泛应用于合金钢和高速钢中。

钒可以提高钢的强度、硬度和耐磨性，同时还能提高钢的耐高温性能。

10.铌（Nb）：是一种强化和固溶强化元素，常用于低合金钢和高强度钢中。

铌可以提高钢的强度和硬度，还能改善钢的焊接性能和耐腐蚀性。

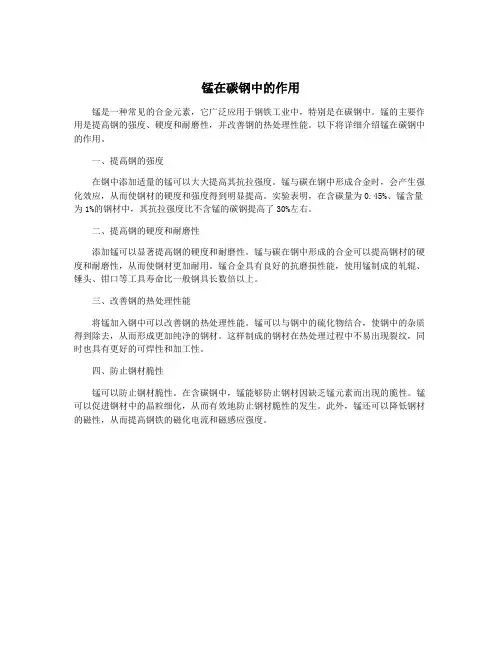

锰在碳钢中的作用
锰是一种常见的合金元素，它广泛应用于钢铁工业中，特别是在碳钢中。

锰的主要作用是提高钢的强度、硬度和耐磨性，并改善钢的热处理性能。

以下将详细介绍锰在碳钢中的作用。

一、提高钢的强度
在钢中添加适量的锰可以大大提高其抗拉强度。

锰与碳在钢中形成合金时，会产生强化效应，从而使钢材的硬度和强度得到明显提高。

实验表明，在含碳量为0.45%、锰含量为1%的钢材中，其抗拉强度比不含锰的碳钢提高了30%左右。

二、提高钢的硬度和耐磨性
添加锰可以显著提高钢的硬度和耐磨性。

锰与碳在钢中形成的合金可以提高钢材的硬度和耐磨性，从而使钢材更加耐用。

锰合金具有良好的抗磨损性能，使用锰制成的轧辊、锤头、钳口等工具寿命比一般钢具长数倍以上。

三、改善钢的热处理性能
将锰加入钢中可以改善钢的热处理性能。

锰可以与钢中的硫化物结合，使钢中的杂质得到除去，从而形成更加纯净的钢材。

这样制成的钢材在热处理过程中不易出现裂纹，同时也具有更好的可焊性和加工性。

四、防止钢材脆性
锰可以防止钢材脆性。

在含碳钢中，锰能够防止钢材因缺乏锰元素而出现的脆性。

锰可以促进钢材中的晶粒细化，从而有效地防止钢材脆性的发生。

此外，锰还可以降低钢材的磁性，从而提高钢铁的磁化电流和磁感应强度。

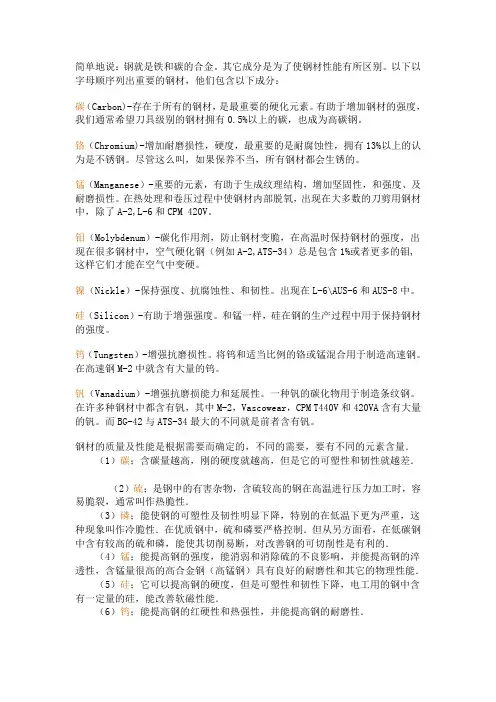

简单地说：钢就是铁和碳的合金。

其它成分是为了使钢材性能有所区别。

以下以字母顺序列出重要的钢材，他们包含以下成分：碳（Carbon)-存在于所有的钢材，是最重要的硬化元素。

有助于增加钢材的强度，我们通常希望刀具级别的钢材拥有0.5%以上的碳，也成为高碳钢。

铬（Chromium)-增加耐磨损性，硬度，最重要的是耐腐蚀性，拥有13%以上的认为是不锈钢。

尽管这么叫，如果保养不当，所有钢材都会生锈的。

锰（Manganese）-重要的元素，有助于生成纹理结构，增加坚固性，和强度、及耐磨损性。

在热处理和卷压过程中使钢材内部脱氧，出现在大多数的刀剪用钢材中，除了A-2,L-6和CPM 420V。

钼（Molybdenum）-碳化作用剂，防止钢材变脆，在高温时保持钢材的强度，出现在很多钢材中，空气硬化钢（例如A-2,ATS-34）总是包含1%或者更多的钼,这样它们才能在空气中变硬。

镍（Nickle）-保持强度、抗腐蚀性、和韧性。

出现在L-6\AUS-6和AUS-8中。

硅（Silicon）-有助于增强强度。

和锰一样，硅在钢的生产过程中用于保持钢材的强度。

钨（Tungsten）-增强抗磨损性。

将钨和适当比例的铬或锰混合用于制造高速钢。

在高速钢M-2中就含有大量的钨。

钒（Vanadium）-增强抗磨损能力和延展性。

一种钒的碳化物用于制造条纹钢。

在许多种钢材中都含有钒，其中M-2，Vascowear，CPM T440V和420VA含有大量的钒。

而BG-42与ATS-34最大的不同就是前者含有钒。

钢材的质量及性能是根据需要而确定的，不同的需要，要有不同的元素含量．（1）碳；含碳量越高，刚的硬度就越高，但是它的可塑性和韧性就越差．（2）硫；是钢中的有害杂物，含硫较高的钢在高温进行压力加工时，容易脆裂，通常叫作热脆性．（3）磷；能使钢的可塑性及韧性明显下降，特别的在低温下更为严重，这种现象叫作冷脆性．在优质钢中，硫和磷要严格控制．但从另方面看，在低碳钢中含有较高的硫和磷，能使其切削易断，对改善钢的可切削性是有利的．（4）锰；能提高钢的强度，能消弱和消除硫的不良影响，并能提高钢的淬透性，含锰量很高的高合金钢（高锰钢）具有良好的耐磨性和其它的物理性能．（5）硅；它可以提高钢的硬度，但是可塑性和韧性下降，电工用的钢中含有一定量的硅，能改善软磁性能．（6）钨；能提高钢的红硬性和热强性，并能提高钢的耐磨性．（7）铬；能提高钢的淬透性和耐磨性，能改善钢的抗腐蚀能力和抗氧化作用．（8）钒；能细化钢的晶粒组织，提高钢的强度，韧性和耐磨性．当它在高温熔入奥氏体时，可增加钢的淬透性；反之，当它在碳化物形态存在时，就会降低它的淬透性．（9）钼；可明显的提高钢的淬透性和热强性，防止回火脆性，提高剩磁和娇顽力．（10）钛；能细化钢的晶粒组织，从而提高钢的强度和韧性．在不锈钢中，钛能消除或减轻钢的晶间腐蚀现象．（11）镍；能提高钢的强度和韧性，提高淬透性．含量高时，可显著改变钢和合金的一些物理性能，提高钢的抗腐蚀能力．（12）硼；当钢中含有微量的（0.001－0.005％）硼时，钢的淬透性可以成倍的提高．（13）铝；能细化钢的晶粒组织，阻抑低碳钢的时效．提高钢在低温下的韧性，还能提高钢的抗氧化性，提高钢的耐磨性和疲劳强度等．（14）铜；它的突出作用是改善普通低合金钢的抗大气腐蚀性能，特别是和磷配合使用时更为明显．。

碳钢的基础知识大全碳钢：把含碳量小于2.11%而不含有特意加入合金元素的钢称为碳素钢，简称碳钢。

常存元素对钢性能的影响碳钢中除铁和碳两个主要元素外，炼钢原料总是存在一定的杂质，而且在冶炼过程还会带入一些杂质，如Si、Mn、P、S、非金属夹杂物及氧、氮、氢等气体。

它们对钢的性能和质量有一定的影响。

（1）锰（Mn）。

锰主要来自炼钢脱氧剂。

脱氧后残留在钢中的锰可溶于铁素体和渗碳体中，使钢的强度和硬度提高。

此外，锰还与硫形成MnS，从而减轻硫对钢的有害作用。

所以锰是钢中的有益元素，其含量一般为0.25%～0.80%。

（2）硅（Si）。

硅是炼钢后期，以硅铁脱氧剂进行脱氧反应后残留在钢中的元素。

硅能溶于铁素体，对钢有一定的强化作用，所以硅是钢中的有益元素。

但由于含量少，故其强化作用不大，一般应控制在0.17%～0.37%之内。

（3）硫（S）。

硫是由生铁及燃料带入钢中的有害元素。

它在钢中与铁生成化合物FeS，FeS与铁形成共晶体（Fe+FeS），熔点低（985℃）。

当钢材加热到1000～1200℃进行轧制或锻造时，沿晶界分布的共晶体已经熔化，各晶粒间连接被破坏，导致钢材开裂，这种现象称为热脆性。

因此，硫是钢中的有害元素，其含量不得超过0.05%。

（4）磷（P）。

磷是由生铁带入钢中的有害元素。

磷部分溶解在铁素体中形成固溶体，部分在结晶时形成脆性很大的化合物Fe3P，使钢在低温下（一般为100℃以下）的塑性和韧性急剧下降，这种现象称为冷脆性。

钢中含磷量达到0.10%时，冷脆性就很严重了。

因此，磷是钢中的有害元素，一般钢中含磷量限制在0.04%以下。

（5）非金属夹杂物。

钢中的非金属夹杂物有氧化物、硫化物和硅酸盐等。

这些夹杂物是炼钢反应产生而未能完全排除，或是从炉渣、炉体、铸锭设备等耐火材料中带入的。

非金属夹杂物降低钢的强度、塑性，因而夹杂物越少，钢的质量越好。

碳钢的分类（1）按冶炼方法及设备分：a.平炉钢 b.转炉钢 c.电炉钢（2）按冶炼浇注时脱氧剂与脱氧程度分a.沸腾钢：在冶炼末期和浇注前用锰铁和少量铝作脱氧剂进行轻微脱氧，使大量的氧留在钢液中；在浇入锭模后，钢中的氧与碳反应，产生大量CO气泡而引起钢液表面剧烈沸腾，故称为沸腾钢。

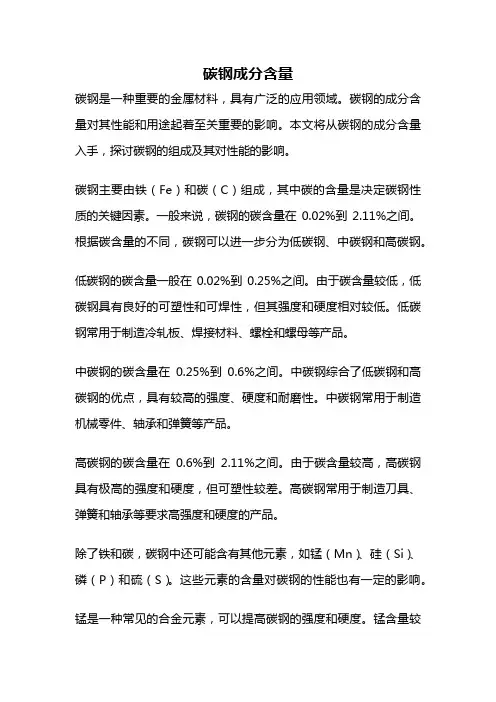

碳钢成分含量碳钢是一种重要的金属材料，具有广泛的应用领域。

碳钢的成分含量对其性能和用途起着至关重要的影响。

本文将从碳钢的成分含量入手，探讨碳钢的组成及其对性能的影响。

碳钢主要由铁（Fe）和碳（C）组成，其中碳的含量是决定碳钢性质的关键因素。

一般来说，碳钢的碳含量在0.02%到2.11%之间。

根据碳含量的不同，碳钢可以进一步分为低碳钢、中碳钢和高碳钢。

低碳钢的碳含量一般在0.02%到0.25%之间。

由于碳含量较低，低碳钢具有良好的可塑性和可焊性，但其强度和硬度相对较低。

低碳钢常用于制造冷轧板、焊接材料、螺栓和螺母等产品。

中碳钢的碳含量在0.25%到0.6%之间。

中碳钢综合了低碳钢和高碳钢的优点，具有较高的强度、硬度和耐磨性。

中碳钢常用于制造机械零件、轴承和弹簧等产品。

高碳钢的碳含量在0.6%到2.11%之间。

由于碳含量较高，高碳钢具有极高的强度和硬度，但可塑性较差。

高碳钢常用于制造刀具、弹簧和轴承等要求高强度和硬度的产品。

除了铁和碳，碳钢中还可能含有其他元素，如锰（Mn）、硅（Si）、磷（P）和硫（S）。

这些元素的含量对碳钢的性能也有一定的影响。

锰是一种常见的合金元素，可以提高碳钢的强度和硬度。

锰含量较高的碳钢常用于制造高强度结构件和耐磨零件。

硅是一种强氧化剂，可以提高碳钢的强度和耐腐蚀性。

硅含量较高的碳钢常用于制造耐高温和耐腐蚀的零件。

磷和硫是常见的杂质元素，它们会降低碳钢的可塑性、韧性和冷加工性能。

因此，在制造高品质碳钢时，需要控制磷和硫的含量。

碳钢的成分含量对其性能和用途有着重要的影响。

合理控制碳钢的碳含量以及其他合金元素的含量，可以使碳钢具有理想的力学性能、耐腐蚀性和加工性能，从而满足不同领域的需求。

在实际应用中，我们可以根据具体要求选择合适的碳钢材料，以达到最佳的使用效果。

钢铁中所含元素在钢铁应用的作用2008-11-12 15:201、磷（P）：使钢产生冷脆和降低钢的冲击韧性；但可改善钢的切削性能。

2、硅（Si）：能增加钢的强度、弹性、耐热、耐酸性及电阻系数等。

冶炼中的脱氧剂能增加钢的过热和脱碳敏感性。

3、锰（Mm）：能提高钢的强度和硬度及耐磨性。

冶炼时的脱氧剂和脱硫剂。

4、铬（Cr）：能增加钢的机械性能和耐磨性，可增大钢的淬火度和淬火后的变形能力。

同时又可增加钢的硬度、弹性、抗磁力和抗强力，增加钢的耐蚀性和耐热性等。

5、镍（Ni）：可以提高钢的强度、韧性、耐热性、防腐性、抗酸性、导磁性等。

增加钢的淬透性及硬度。

6、钒（V）：可赋于钢的一些特殊机械性能：如提高抗张强度和屈服点，明显提高钢的高温强度。

7、钛（Ti）：可防止和减少钢中气泡的产生，提高钢的硬度、细化晶粒、降低钢的时效敏感性、冷脆性和腐蚀性。

8、铜（Cu）：一般如P、S一样是残留有害元素。

Cu的存在会降低钢的机械性能，破坏钢的焊接性能，会使钢在锻轧等加工时产生热脆性。

钢中加入一定量的Cu，可提高钢的退火硬度，降低成本。

若含Cu 0.15～0.25%时，可使钢的耐大气腐蚀的性能。

9、铝（Al）：（1）低碳结构钢中 0.5～1%的Al有助于增加钢的硬度和强度；（2）铬钼钢和铬钢中含Al可增加其耐磨性；（3）高碳工具钢中Al的存在可使产生淬火脆性。

10、钨（W）：可提高钢的蠕变强度，又是钢中碳化物的强促进剂，每1%的W可提高钢的抗张强度和屈服点4＆#215;9.8N/cm²,并使其具有回火稳定性和高温强度。

11、钼（Mo）：可增加钢的强度又不致降低钢的可塑性和韧性，同时又能使钢在高温下具有足够的强度，能改善钢的冷脆性和耐磨性等。

12、钴（Co）：可以提高和改善钢的高温性能，增加其红硬性，提高钢的抗氧化性和耐蚀性能等。

13、铌（Nb）：可使钢的晶粒细化，降低钢的过热敏感性及回火脆性；改善钢的焊接性能，提高耐热钢的强度和抗蚀性等。

碳钢的基础知识大全碳钢：把含碳量小于2.11%而不含有特意加入合金元素的钢称为碳素钢，简称碳钢。

常存元素对钢性能的影响碳钢中除铁和碳两个主要元素外，炼钢原料总是存在一定的杂质，而且在冶炼过程还会带入一些杂质，如Si、Mn、P、S、非金属夹杂物及氧、氮、氢等气体。

它们对钢的性能和质量有一定的影响。

（1）锰（Mn）。

锰主要来自炼钢脱氧剂。

脱氧后残留在钢中的锰可溶于铁素体和渗碳体中，使钢的强度和硬度提高。

此外，锰还与硫形成MnS，从而减轻硫对钢的有害作用。

所以锰是钢中的有益元素，其含量一般为0.25%～0.80%。

（2）硅（Si）。

硅是炼钢后期，以硅铁脱氧剂进行脱氧反应后残留在钢中的元素。

硅能溶于铁素体，对钢有一定的强化作用，所以硅是钢中的有益元素。

但由于含量少，故其强化作用不大，一般应控制在0.17%～0.37%之内。

（3）硫（S）。

硫是由生铁及燃料带入钢中的有害元素。

它在钢中与铁生成化合物FeS，FeS与铁形成共晶体（Fe+FeS），熔点低（985℃）。

当钢材加热到1000～1200℃进行轧制或锻造时，沿晶界分布的共晶体已经熔化，各晶粒间连接被破坏，导致钢材开裂，这种现象称为热脆性。

因此，硫是钢中的有害元素，其含量不得超过0.05%。

（4）磷（P）。

磷是由生铁带入钢中的有害元素。

磷部分溶解在铁素体中形成固溶体，部分在结晶时形成脆性很大的化合物Fe3P，使钢在低温下（一般为100℃以下）的塑性和韧性急剧下降，这种现象称为冷脆性。

钢中含磷量达到0.10%时，冷脆性就很严重了。

因此，磷是钢中的有害元素，一般钢中含磷量限制在0.04%以下。

（5）非金属夹杂物。

钢中的非金属夹杂物有氧化物、硫化物和硅酸盐等。

这些夹杂物是炼钢反应产生而未能完全排除，或是从炉渣、炉体、铸锭设备等耐火材料中带入的。

非金属夹杂物降低钢的强度、塑性，因而夹杂物越少，钢的质量越好。

碳钢的分类（1）按冶炼方法及设备分：a.平炉钢 b.转炉钢 c.电炉钢（2）按冶炼浇注时脱氧剂与脱氧程度分a.沸腾钢：在冶炼末期和浇注前用锰铁和少量铝作脱氧剂进行轻微脱氧，使大量的氧留在钢液中；在浇入锭模后，钢中的氧与碳反应，产生大量CO气泡而引起钢液表面剧烈沸腾，故称为沸腾钢。

碳钢中各个元素的作用碳钢是一种由碳和铁组成的合金，它是最常用的金属材料之一、碳钢中含有不同量的其他元素，这些元素在碳钢的性能和性质中发挥着重要的作用。

下面介绍一些常见的元素及其作用：1. 碳(Carbon):碳是碳钢的主要合金元素，其含量决定了钢的硬度和强度。

高碳钢含碳量较高，具有较高的硬度和强度，适用于制造刀具和弹簧等要求强度和硬度的产品。

低碳钢则含碳量较低，相对柔软，适用于焊接和冷成型等加工工艺。

2. 铁(Iron):铁是碳钢的主要元素，它对钢的机械性能和热处理性能具有决定性的影响。

铁的纯度和微观组织对钢的强度、硬度和韧性产生重要影响。

3. 锰(Manganese):锰对碳钢的强化和硬化起着重要的作用。

它能够形成硬质的间质化合物，提高钢的强度和硬度，同时还能提高钢的韧性，改善冷作硬化性能。

锰还能够有效地抑制钢的碳化倾向，并提高钢的热处理性能。

4. 硅(Silicon):硅可以提高钢的强度、硬度和韧性，同时还可以降低钢的冷脆倾向。

硅还能改善钢的热刚性和耐热性，提高钢的耐蚀性。

合适的硅含量能够有效降低碳钢的氧化速度，提高材料的高温稳定性。

5. 磷(Phosphorus):磷对碳钢的机械性能具有不同的影响。

适量的磷可以提高钢的硬度和强度，但过量的磷会降低钢的可塑性和韧性，增加钢的脆性。

6. 硫(Sulfur):硫的含量对碳钢的机械性能也有一定的影响。

适量的硫可以提高钢的切削性和加工性能，但过量的硫会降低钢的韧性和塑性，使其更容易产生热裂纹。

7. 铬(Chromium):铬是一种重要的合金元素，可以有效提高碳钢的耐腐蚀性能。

添加铬后，钢的表面生成Cr2O3的钝化膜，从而降低钢的氧化速度，提高材料的耐蚀性。

8. 镍(Nickel):镍对于提高碳钢的硬度和韧性具有重要作用。

它能够改善钢的冷作硬化性能，降低钢的导热性，提高钢的耐热性和耐腐蚀性。

9. 钼(Molybdenum):钼可以提高碳钢的强度和刚性，并提高钢的耐热性和耐蚀性。

各种化学成分对钢板的作用钢板是由铁和其他元素合金化而成的一种重要材料。

不同的化学成分对钢板的性能和用途有着不同的影响。

以下是各种常见化学成分对钢板性能的作用：1.碳（C）：碳是钢中的主要合金元素，对钢的硬度和强度具有重要影响。

高碳钢具有较高的硬度和强度，适用于制造切削工具和弹簧；低碳钢则具有较好的可塑性和可焊性，适用于制造轴承、车辆构件等。

2.硅（Si）：硅可以提高钢的热稳定性和耐热性。

适量的硅含量可以提高钢的强度和硬度，并改善钢的抗腐蚀性能。

硅还可以降低钢铁的液态表面张力，有利于铸造。

3.锰（Mn）：锰是一种重要的合金元素，可以提高钢的强度和硬度。

适量的锰含量还可以提高钢的韧性和可塑性，改善冷加工性能。

4.磷（P）和硫（S）：磷和硫是一种低成本的合金元素，但它们对钢的性能有着不利的影响。

高磷和高硫含量会降低钢的韧性和冷加工性能。

因此，在制造高质量的钢板时，需要严格控制磷和硫的含量。

5.铬（Cr）：铬可以提高钢的抗腐蚀性能，形成一层致密的氧化膜，保护钢板免受大气和水的侵蚀。

铬还可以提高钢的硬度和耐磨性。

不锈钢中的高铬含量可以使钢具有耐高温和耐腐蚀的特性。

6.镍（Ni）：镍可以提高钢的强度和韧性，同时提高钢的耐腐蚀性能。

镍还可以改善钢的冷加工性能，并提高高温下的稳定性。

7.钒（V）和钼（Mo）：钒和钼是常用的合金元素，可以提高钢的硬度、强度和耐磨性。

钼还可以提高钢的抗腐蚀性能。

钒和钼常被用于制造高速工具钢和耐磨钢板。

8.氮（N）和氢（H）：氮和氢是钢中的杂质元素，它们会导致钢的脆化和抗拉强度下降。

在钢制造过程中，需要尽可能减少氮和氢的含量。

除以上列举的元素外，钢中还可以添加其他合金元素如钛（Ti）、铜（Cu）、铝（Al）等，以提高钢板的特殊性能。

不同成分的添加可以使钢板具有不同的特性，如高强度、高韧性、耐腐蚀性、耐磨性等。

总结起来，不同化学成分对钢板性能的影响有所不同。

正确合理地选择和控制化学成分，可以使钢板具备优良的物理性能和化学性能，满足各种工程用途的要求。

1、碳素钢的定义及钢中五元素含碳2%以下的铁碳合金称为钢。

碳素钢中的五元素是指化学成份中的主要组成物，即C、Si、Mn、S、P （碳、硅、锰、硫、磷）。

其次是在炼钢过程中不可避免地会混入气体，含0、H、N （氧、氢、氮）。

此外，用铝一硅脱氧镇静工艺中，必然在钢水中含有Al,当Als （酸溶铝）30。

020%时，还有细化晶粒的作用。

2、钢铁是怎样炼成的？炼钢的主要任务是按所炼钢种的质量要求，调整钢中碳和合金元素含量到规定范围之内，并使P、S、H、0、N等杂质的含量降至允许限量之下。

炼钢过程实质上是一个氧化过程，炉料中过剩的碳被氧化，燃烧成C0气体逸出，其它Si、P、Mn等氧化后进入炉渣中。

S部份进入炼渣中，部份则生成S02排出。

当钢水成份和温度达到工艺要求后，即可出钢。

为了除去钢中过剩的氧及调整化学成份，可以添加脱氧剂和铁合金或合金元素。

3、转炉炼钢简介从鱼雷车运来的铁水经过脱硫、挡渣等处理后即可倒入转炉中作为主要炉料，另加10%以下的废钢。

然后，向转炉内吹氧燃烧，铁水中的过量碳被氧化并放出大量热量，当探头测得达到预定的低碳含量时，即停止吹氧并出钢。

一般在钢包中需进行脱氧及调整成份操作; 然后在钢液表面抛上碳化稻壳防止钢水被氧化，即可送往连铸或模铸工区。

对要求高的钢种可增加底吹氩、RH真空处理、喷粉处理（喷SI—CA粉及变性石灰）可以有效降低钢中的气体与夹杂，并有进一步降碳及降硫的作用。

在这些炉外精炼措施后还可以最终微调成份，满足优质钢材的需求。

4、初轧模铸钢锭采取热装、热送新工艺，进入均热炉加热，然后通过初轧机及钢坯连轧机轧成板坯、管坯、小方坯等初轧产品，经过切头、切尾、表面清理，（火焰清理、打磨）高品质产品则还需对初轧坯进行扒皮和探伤，检验合格后入库。

目前初轧厂的产品有初轧板坯、轧制方坯、氧气瓶用钢坯、齿轮用圆管坯、铁路车辆用车轴坯及塑模用钢等。

初轧板坯主要供应热轧厂作为原料；轧制方坯除部份外供，主要送往高速线材轧机作原料。

碳素钢成分《碳素钢成分全解析》一、引言你有没有想过，那些坚固无比的大桥、结实耐用的汽车框架，它们都是由什么组成的呢？其实啊，碳素钢在其中可是起到了非常关键的作用。

我记得有一次去参观一个老式的钢铁厂，看到那些巨大的钢铁制品，心中就充满了好奇，这些看似冰冷坚硬的东西，到底是由什么神奇的成分组成的呢？了解碳素钢的成分可是非常有意义的，这不仅能让我们明白很多日常用品的制造奥秘，还能在选择一些相关产品时做出更明智的决定。

二、成分分析1. 铁（Fe）- 名字和来源：铁是碳素钢中最主要的成分，它是从铁矿石中提炼出来的。

想象一下，在深深的地下，那些铁矿石就像沉睡的宝藏，经过一系列复杂的开采、选矿和冶炼过程，才变成了我们所看到的铁。

- 作用和效果：铁就像是建筑物的骨架，它赋予了碳素钢基本的强度和硬度。

就像我们盖房子，没有坚固的骨架，房子就会摇摇欲坠。

在实际使用中，比如我们常见的铁制工具，像斧头、锤子等，铁的存在让它们能够承受很大的力量而不容易变形。

- 优缺点：从优点来说，铁的强度高，价格相对比较便宜，这使得碳素钢在很多大规模的建设中成为首选材料。

但是，铁也有缺点，它很容易生锈。

我就有过这样的经历，家里的一把铁制的小铲子，放在院子里一段时间后，就布满了锈迹，用起来也不那么顺手了。

而且，铁的质地比较硬，有时候缺乏一些柔韧性。

2. 碳（C）- 名字和来源：碳在自然界中广泛存在，像煤炭就是富含碳的物质。

在碳素钢的生产过程中，会精确地控制碳的含量。

- 作用和效果：碳是影响碳素钢性能的关键因素。

少量的碳可以增加钢的硬度和强度。

就好比在面团里加入一点盐，会让面团变得更有劲道一样。

我曾经见过铁匠打铁，在铁里加入适量的碳后，打出来的铁制品更加坚固耐用。

- 优缺点：适量的碳能提升碳素钢的性能，但如果碳含量过高，钢就会变得很脆。

我在一个小作坊里看到过一些次品铁制品，老板说是因为碳含量没控制好，导致那些铁制品一敲就断，根本没法正常使用。

化学元素在合金钢及合金材料中的作用2011-7-4 中国化工仪器网作者：佚名点击：57化学元素在合金钢及合金材料中的作用元素分析仪金属元素分析仪1、碳(C)：钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量0.23%超过时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20%。

碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。

2、硅(Si)：在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有0.15－0.30%的硅。

如果钢中含硅量超过0.50-0.60%,硅就算合金元素。

硅能显著提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹簧钢。

在调质结构钢中加入1.0－1.2%的硅，强度可提高15－20%。

硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。

含硅1－4%的低碳钢，具有极高的导磁率，用于电器工业做矽钢片。

硅量增加，会降低钢的焊接性能。

3、锰(Mn)：在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰0.30－0.50%。

在碳素钢中加入0.70%以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强度和硬度，提高钢的淬性，改善钢的热加工性能，如16Mn钢比A3屈服点高40%。

含锰11－14%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。

锰量增高，减弱钢的抗腐蚀能力，降低焊接性能。

4、磷(P)：在一般情况下，磷是钢中有害元素，增加钢的冷脆性，使焊接性能变坏，降低塑性，使冷弯性能变坏。

因此通常要求钢中含磷量小于0.045%，优质钢要求更低些。

5、硫(S)：硫在通常情况下也是有害元素。

使钢产生热脆性，降低钢的延展性和韧性，在锻造和轧制时造成裂纹。

硫对焊接性能也不利，降低耐腐蚀性。

所以通常要求硫含量小于0.055%，优质钢要求小于0.040%。

在钢中加入0.08-0.20%的硫，可以改善切削加工性，通常称易切削钢。

各元素在高速钢中的作用高速钢是一种优质的工具钢，具有较高的硬度、抗磨损性和耐热性。

其主要成分包括碳、钼、钒、钨、铬和其他合金元素。

不同元素在高速钢中起到不同的作用，下面将详细介绍各元素的作用。

1.碳（C）：碳是高速钢的主要合金元素之一、适量的碳含量能提高高速钢的硬度和强度。

碳与铁的固溶体形成固溶体强化，可以阻碍位错运动，提高高速钢的硬度。

但是过高的碳含量会导致高速钢产生脆性，因此碳含量应控制在0.7%-1.2%。

2.钼（Mo）：钼是提高高速钢热硬性和耐热性的关键元素。

钼的主要作用是与碳形成碳化物，增加高速钢的硬度和强度。

此外，钼还能够抑制高温下奥氏体晶粒的长大，提高高速钢的耐热性。

通常，高速钢中的钼含量为3%-10%。

3.钒（V）：钒是高速钢中的重要合金元素之一、钒能够与碳形成稳定的碳化物，进一步提高高速钢的硬度和热硬性。

此外，钒还能够改善高速钢的加工硬化性能，并提高高速钢的耐热性和耐磨性。

通常，高速钢中的钒含量为0.5%-6%。

4.钨（W）：钨是高速钢中的重要合金元素之一、钨在高温下具有较高的熔点和较高的热稳定性，能够提高高速钢的耐热性和耐磨性。

此外，钨还能够与碳形成稳定的碳化物，提高高速钢的硬度和强度。

通常，高速钢中的钨含量为1%-21%。

5.铬（Cr）：铬是高速钢中的重要合金元素之一、铬具有良好的耐腐蚀性和耐热性，可以提高高速钢的抗氧化性和耐磨性。

此外，铬还能够与碳形成稳定的碳化物，提高高速钢的硬度和强度。

通常，高速钢中的铬含量为3%-13%。

除了以上几种主要合金元素外，高速钢中还含有一些其他合金元素，如钴（Co）、镍（Ni）、锰（Mn）等。

这些元素主要起到合金调节剂的作用，可以改善高速钢的热硬性、强度和韧性。

综上所述，各元素在高速钢中的作用各不相同，但共同的目标是提高高速钢的硬度、强度、抗磨损性和耐热性。

合理控制各元素的含量和配比，可以制备出具有优异性能的高速钢。

碳钢的分类碳钢一、碳钢的概念：碳钢是含碳量小于2.11%的铁碳合金，并含有少量的硅、锰、硫、磷等元素。

二、钢和铁的区别：主要以含碳量来区分。

含碳量大于2.11%的铁碳合金称为铁，小于2.11%的铁碳合金称为钢。

成分的不同，决定了结构不同，性能的不同。

日常生活中所说的生铁就是课本上所说的铁，日常生活中所说的熟铁就是课本中所说的钢。

（性能不同）三、钢中常存元素对钢性能的影响：1.有益元素：Si —有很强的固溶强化作用,能脱氧。

Mn —固溶强化，提高钢的强度和硬度、脱氧、去硫。

2.有害元素:P—有很强的固溶强化作用,低温韧性差 ( 冷脆 )。

S —能引起钢在热加工时或高温工作下开裂 ( 热裂或热脆 )。

（S 和Fe生成低熔点的共晶体）（一）锰的影响脱氧剂。

有益元素，碳钢中不超过0.8%，（1）固溶强化；（2）形成MnS，消除硫的有害影响。

（二）硅的影响脱氧剂，硅增大钢液的流动性。

可使热轧钢的抗拉强度提高，屈服点提高，伸长率下降。

钢的面缩率和冲击韧性下降不明显。

但是，当硅含量超过0.8~1.0%时，则引起断面缩率下降，特别是冲击韧性显著降低。

（三）硫的影响一般来说，硫是有害元素，它主要来自生铁原料、炼钢时加入的矿石和燃料燃烧产物中的二氧化硫。

硫在铁中的溶解度很小。

室温时，硫以硫化物夹杂的形式存在于固态钢中。

硫的最大危害是引起钢在热加工时开裂，即产生所谓热脆。

硫通过形成硫化物夹杂而对钢的力学性能发生影响。

增加钢中的含硫量，使硫化物夹杂的含量增高，钢的范性和韧性将降低，同时，钢材力学性能的方向性增大，钢的热加工性能也变坏。

硫对钢力学性能的影响，不仅和钢的含硫量有关，而且还和所形成的硫化物夹杂的大小、形状和分布，并与基体的组织有关。

硫能提高钢材的切削加工性，这是硫的有益作用。

在易削钢中，含硫0.08~0.2%，同时含0.50~1.20%Mn。

在大多数情况下，由于硫的有害影响，同时也考虑到硫的偏析倾向很大，所以，一般对钢的含硫量限制甚严。
