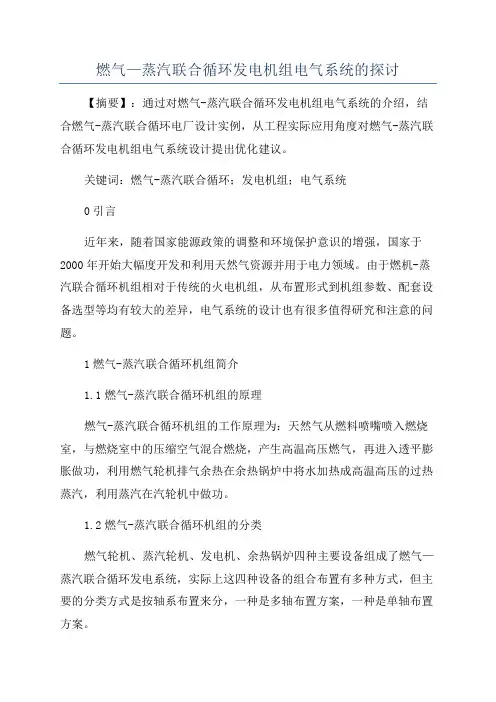

燃气—蒸汽联合循环发电机组电气系统的探讨【摘要】：通过对燃气-蒸汽联合循环发电机组电气系统的介绍，结合燃气-蒸汽联合循环电厂设计实例，从工程实际应用角度对燃气-蒸汽联合循环发电机组电气系统设计提出优化建议。
关键词：燃气-蒸汽联合循环；发电机组；电气系统0引言近年来，随着国家能源政策的调整和环境保护意识的增强，国家于2000年开始大幅度开发和利用天然气资源并用于电力领域。
由于燃机-蒸汽联合循环机组相对于传统的火电机组，从布置形式到机组参数、配套设备选型等均有较大的差异，电气系统的设计也有很多值得研究和注意的问题。
1燃气-蒸汽联合循环机组简介1.1燃气-蒸汽联合循环机组的原理燃气-蒸汽联合循环机组的工作原理为：天然气从燃料喷嘴喷入燃烧室，与燃烧室中的压缩空气混合燃烧，产生高温高压燃气，再进入透平膨胀做功，利用燃气轮机排气余热在余热锅炉中将水加热成高温高压的过热蒸汽，利用蒸汽在汽轮机中做功。
1.2燃气-蒸汽联合循环机组的分类燃气轮机、蒸汽轮机、发电机、余热锅炉四种主要设备组成了燃气—蒸汽联合循环发电系统，实际上这四种设备的组合布置有多种方式，但主要的分类方式是按轴系布置来分，一种是多轴布置方案，一种是单轴布置方案。
所谓多轴即燃气轮机带动一台发电机，蒸汽轮机带动一台发电机，各自一个轴系，在电厂建设时，只要燃气轮机机组安装完毕即可发电（不必等到锅炉与蒸汽轮机安装完毕），蒸汽轮机检修时燃气轮机仍可发电，系统启动快，燃气轮机可先启动发电（不必等到锅炉里的水加热成蒸汽），在我国20万千瓦以下的燃气—蒸汽联合循环发电机组多数采用多轴布置。
单轴布置系统为燃气轮机、蒸汽轮机、发电机串联在一根轴上，共用一台发电机发电。
由于一套单轴系统只有一台发电机与相关电气设备，可节省设备费用，减少厂房面积，系统调控相对简单，目前30万千瓦以上的燃气—蒸汽联合循环发电机组多数采用单轴布置。
2.燃气-蒸汽联合循环发电机组电气系统2.1燃气轮机组启动方式燃气轮机组启动是指燃气轮机组从静止（盘车）状态至机组到达一定转速的过程，即将燃气轮机和发电机的转子加速到自持的速度，自持的速度也就是燃气轮机能够产生足够的动能带动它继续加速运行，到达机组要求的额定转速。
