保护原理及整定(精选)

大型电动机高阻抗差动保护原理、整定及应用大型电动机高阻抗差动保护是电力系统中常用的一种保护方式，其原理是通过检测电动机的差动电流，判断电动机是否存在故障，并及时采取保护措施，防止故障扩大。

本文将介绍大型电动机高阻抗差动保护的原理、整定和应用。

一、原理大型电动机高阻抗差动保护是一种基于电流差动原理的保护方式。

其原理是将电动机的回路电流分为正序和负序两部分，通过比较正序电流和负序电流的差值来判断电动机是否存在故障。

当电动机正常运行时，正序电流和负序电流的差值较小；而当电动机存在故障时，由于故障电流的存在，正序电流和负序电流的差值会显著增大。

因此，通过检测正序和负序电流的差值变化，可以判断电动机是否存在故障。

二、整定大型电动机高阻抗差动保护的整定包括设置保护定值和调整动作时间。

保护定值的设置是保证保护的可靠性和灵敏性的关键。

一般来说，正序电流和负序电流的差值超过一定的阈值时，会触发保护动作。

保护定值的选择需要考虑电动机的额定电流、负荷情况和系统的特点等因素。

调整动作时间是为了保证保护能够及时动作，以防止故障扩大。

动作时间的调整可以根据电动机的启动特性和负荷变化情况进行。

三、应用大型电动机高阻抗差动保护广泛应用于电力系统中的电动机保护。

其主要应用场景包括：1.电动机的起动保护：在电动机起动过程中，电动机的电流变化较大，容易引起差动保护的误动作。

因此，可以在电动机起动后延时一段时间再使差动保护装置动作，以避免误动作。

2.电动机的过负荷保护：当电动机负荷过大时，会导致电动机工作不正常，甚至烧坏。

通过监测电动机的差动电流，可以及时判断电动机是否存在过负荷情况，并采取相应的保护措施。

3.电动机的短路保护：电动机发生短路故障时，会引起电动机电流突变，通过差动保护装置可以快速检测到短路故障，并切断电动机的电源，以防止故障扩大。

大型电动机高阻抗差动保护是一种可靠且有效的电动机保护方式。

通过检测电动机的差动电流，可以及时判断电动机是否存在故障，并采取相应的保护措施。

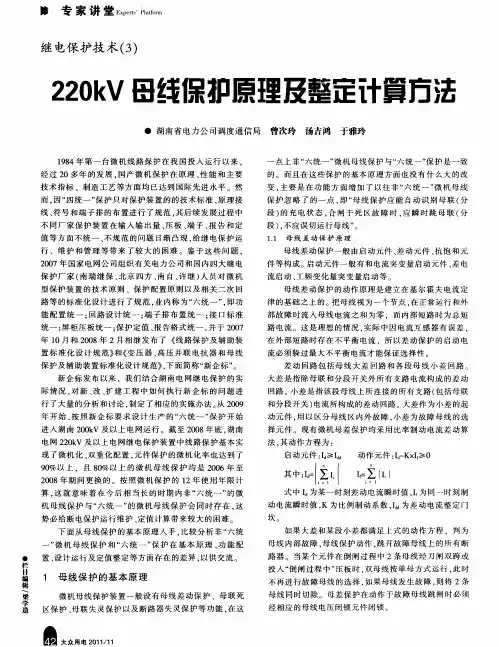

机母线 保护 与“ 六统 一 ” 的微 机母 线保护会 同时 存在 ． 这 势必给断 电保护运行维护 、 定值计算带来较大 的困难 。 下面从母 线保 护 的基本原理 人手 ， 比较分析 非“ 六统
一
动 电流瞬时值 ， Ｋ为 比例制动系数 ， Ｉ 砌为差 动电流整定 门
线 、 号 和 端 子 排 的布 置 进 行 了 规 范 ， 后 续 发 展 过 程 中 符 其 不 同 厂 家 保 护 装 置 在 输 入 输 出量 、 板 、 子 、 告 和 定 压 端 报 值 等 方 面 不 统 一 、 规 范 的 问题 Ｅ渐 凸 现 ， 不 ｌ 给继 电 保 护 运
２０ ０ ７年 国 家 电 网公 司 组 织 有 关 电力 公 司 和 国 内 四大 继 电
母 线差 动 保 护 一 般 由启 动 元 件 、 动 元 件 、 饱 和元 差 抗
件等构成。 启动元件一般有和 电流突变量启动元件 、 差电
流 启 动 、 频 变化 量 突变 量启 动 等 。 工
保 护 忽 略 了 的 一 点 ． “ 线 保 护 应 能 自动 识 别 母 联 （ 即 母 分
段） 的充 电状态 ， 闸于 死 区故 障 时 ， 合 应瞬 时跳 母联 （ 分
段 ）不 应 误 切 运 行 母 线 ” ， 。
１１ 母 线 差 动 保 护 原 理 ．
行 、维护和 管理等 带来 了较 大 的困难 。鉴于 这些 问题 ，
保 护厂家 （ 南瑞 继保 பைடு நூலகம் 京 四方 、 自、 北 南 许继 ） 人员对 微机
型 保 护 装 置 的技 术 原 则 、保 护 配 置 原 则 以及 相 关 二 次 回 路 等 的 标 准 化 设 计 进 行 了 规 范 ， 内称 为 “ 统 一 ” 即功 业 六 ， 能 配 置 统 一 ； 路 设 计 统 一 ； 子 排 布 置 统 一 ； 口标 准 回 端 接 统 一 ； 柜 压板统一 ； 护定值 、 告格式统一 。 于 ２０ 屏 保 报 并 ０７ 年 １ ０月 和 ２ ０ ０ ８年 ２月 相 继 发 布 了 《 路 保 护 及 辅 助 装 线

热电厂主变压器的纵差动保护原理及整定方法浙江旺能环保股份有限公司 作者：周玉彩一、构成变压器纵差动保护的基本原则我们以双绕组变压器为例来说明实现纵差动保护的原理，如图1所示。

由于变压器高压侧和低压侧的额定电流不同，因此，为了保证纵差动保护的正确工作，就必须适当选择两侧电流互感器的变比，使得在正常运行和外部故障时，两个二次电流相等，亦即在正常运行和外部故障时，差动回路的电流等于零。

例如在图1中，应使图1 变压器纵差动保护的原理接线'2I =''2I =1'1l n I =21''l n I 或 12l l n n 1'1''I I =B n 式中：1l n —高压侧电流互感器的变比；2l n —低压侧电流互感器的变比；B n —变压器的变比（即高、低压侧额定电压之比）。

由此可知，要实现变压器的纵差动保护，就必须适当地选择两侧电流互感器的变比，使其比值等于变压器的变比B n ，这是与前述送电线路的纵差动保护不同的。

这个区别是由于线路的纵差动保护可以直接比较两侧电流的幅值和相位，而变压器的纵差动保护则必须考虑变压器变比的影响。

二、变压器纵差动保护的特点变压器的纵差动保护同样需要躲开流过差动回路中的不平衡电流，而且由于İ1′′ n İ1′差动回路中不平衡电流对于变压器纵差动保护的影响很大，因此我们应该对其不平衡电流产生的原因和消除的方法进行认真的研究，现分别讨论如下： 1、由变压器励磁涌流LY I 所产生的不平衡电流变压器的励磁电流仅流经变压器的某一侧，因此，通过电流互感器反应到差动回路中不能平衡，在正常运行和外部故障的情况下，励磁电流较小，影响不是很大。

但是当变压器空载投入和外部故障切除后电压恢复时，由于电磁感应的影响，可能出现数值很大的励磁电流（又称为励磁涌流）。

励磁涌流有时可能达到额定电流的6~8倍，这就相当于变压器内部故障时的短路电流。

大型电动机高阻抗差动保护原理、整定及应用
大型电动机高阻抗差动保护是一种常用的保护方式，主要用于检测电动机定子绕组中的绝缘故障。

其原理可以分为两个部分，分别是差动元件和比值元件。

差动元件主要由一组可调的电流互感器组成，一般为两个或多个。

这些互感器将电动机定子绕组的电流传输到差动继电器中，通过比较这些电流的差值来判断电机是否存在绝缘故障。

如果两个或多个电流值之间存在差别，差动继电器就会起动，产生差动保护信号。

比值元件主要由一个可调的阻抗元件组成，用于控制差动继电器的灵敏度。

通常情况下，当差动元件传来的信号超过比值元件的设定值时，差动继电器就会工作，产生差动保护信号。

整定方面，大型电动机高阻抗差动保护的整定参数包括：差动元件的灵敏度、比值元件的阻抗设定值、电流互感器的比率和相位校正等。

这些参数需要通过检测和分析来确定，以保证差动保护的可靠性和灵敏性。

在应用方面，大型电动机高阻抗差动保护主要用于保护电动机的定子绕组，对于定子绕组的绝缘故障，如相间短路、相间接地短路等，能够提供快速、准确的保护。

此外，差动保护也可与其他保护装置，如过流保护、接地保护等配合使用，形成全面的电动机保护系统。
