第一章大屏显示系统一、大屏拼接墙配置系统的布局要求如下：大厅新址正面小弧度安装4X6共24面，单屏尺寸为60英寸的黑色玻璃幕DLP显示屏。
大屏幕两侧各安装6 X3共18个29英寸纯平无闪烁彩色电视机。
两侧配装LED显示屏。
（见示意图）显示系统示意图二、功能及技术要求系统所有设备符合国家有关规范和通行标准要求，能在工作温度10℃-40℃、工作湿度20-80%的环境中连续正常工作。
（一）LED显示屏：1、LED显示屏为双基色字符显示屏。
2、LED显示屏像素3.75毫米，像素间距4.75毫米，像素颜色为红色和绿色配比。
3、无杂点，色彩均匀，采用模块化设计。
4、可制作显示各种中英文字体，具有各种美术字体字形的制作显示功能。
显示系统能够显示天气预报、通知通告、重要新闻、欢迎词；紧急情况时显示警情或紧急通知。
5、具有各种特技编辑、显示功能。
6、面积大约为7平方米。
(按现场实际情况确定)7、显示单元技术指标像元形状与尺寸圆形，直径3.75mm像元中心距 4.75mm像元发光材料LED晶片像元晶片构成双基色：1红1绿晶片亮度选择范围超高亮模板像元数量80(W)*32(H) 点模板平面尺寸380(W)*152(H)mm画面刷新速度60Hz屏幕寿命大于100,000小时功率消耗150W/m2(MAX)供电要求220VAC10% 50Hz 单相三线制屏幕控制方式计算机联网控制（10-100兆网络接口）系统环境要求-10℃～60 ℃ 35%～85% RH（二）DLP投影系统1.基本要求：(1)大屏幕投影系统应确保24小时连续运行，整套系统具有先进性、稳定性和可扩充性。
系统操作简单，维护方便，使用寿命长。
设备通过3C认证。
(2)整个投影系统应具有高分辨率、亮度可调和对比度范围宽，色彩还原真实，图像失真小，亮度均匀，显示清晰，单屏周边无眩光，相邻屏幕间图像无错位，投射光路不相互干扰。
(3)系统支持多屏图像拼接，画面可整屏显示，也可分屏显示，画面能够自由缩放、移动、漫游，不受物理拼缝的限制。
大屏幕显示系统技术要求1.高分辨率：大屏幕显示系统需要具备高分辨率，以保证图像和文字的清晰度。
这意味着可以显示更多的细节和更丰富的色彩，提供更好的视觉体验。
目前常见的大屏幕显示系统分辨率有4K、8K等。
2.高对比度：大屏幕显示系统需要具备高对比度，以确保图像的明暗变化可以清晰地显示出来。
高对比度可以提高图像的细节表现力，使得画面更加生动、真实，并且有利于观众的观看体验。
3.高刷新率：大屏幕显示系统需要具备高刷新率，以确保图像在显示过程中能够流畅变化，减少画面的闪烁和模糊。
高刷新率可以提高图像的响应速度，使得运动场景等快速变化的图像更加清晰。
4.良好的色彩表现能力：大屏幕显示系统需要具备良好的色彩表现能力，以呈现出准确、鲜艳的色彩。
色彩的准确性和饱和度对于显示系统的质量尤为重要，能够提高图像的真实感，使得画面更加生动。
5.宽广的视角：大屏幕显示系统需要具备宽广的视角，以保证观众在不同位置都能够获得良好的视觉效果。
无论观众坐在大屏幕的哪个位置，都能够看到清晰、逼真的画面。
6.高亮度：大屏幕显示系统需要具备高亮度，以保持图像在明亮环境中的可见性。
高亮度可以提高图像的清晰度，使得画面在阳光直射下仍能够清晰可见。
7.抗眩光性能：大屏幕显示系统需要具备良好的抗眩光性能，以减少反射和眩光对图像的影响。
抗眩光性能可以提高图像的可视性，使得画面在强光照射下也能够清晰可见。
8.高稳定性：大屏幕显示系统需要具备高稳定性，以确保长时间稳定的图像显示。
在长时间使用或者长时间连续播放画面时，大屏幕显示系统需要能够保持图像的稳定，避免出现闪烁、残影等问题。
综上所述，大屏幕显示系统技术要求包括高分辨率、高对比度、高刷新率、良好的色彩表现能力、宽广的视角、高亮度、抗眩光性能和高稳定性等。
满足这些技术要求可以提供高质量的大屏幕显示效果，提升观众的视觉体验。
大屏显示系统技术参数要求大屏显示系统是指采用投影、LED等技术将信息显示在大屏幕上的设备。
随着信息技术的发展，大屏显示系统在会议、展览、指挥调度、广告宣传等场所和活动中得到了广泛的应用。
为了满足不同场合和需求的使用要求，大屏显示系统的技术参数也需要根据实际情况进行调整和设定。
下面是大屏显示系统技术参数的一些常见要求。
1.分辨率：大屏显示系统的分辨率是指显示屏的像素密度，决定了显示效果的清晰度。
随着技术的发展，分辨率已经提升到了2K、4K甚至8K。
不同场所和需求的大屏显示系统对分辨率的要求也不同，一般情况下，高清的2K分辨率已经能够满足大多数的需求。
2.对比度：对比度是指显示屏上黑色和白色之间亮度差的比值。
高对比度可以提升图像的层次感和清晰度，使图像更加生动真实。
一般情况下，大屏显示系统的对比度要求在1000:1以上。
3.亮度：亮度是指显示屏发出的最大光照量。
亮度越高，显示效果越好，可以更好地抵御光线的干扰。
在室外环境下，大屏显示系统的亮度要求相对较高，一般在1000尼特以上。
而在室内环境下，亮度要求相对较低，一般在500尼特左右。
4.刷新率：刷新率是指显示屏每秒更新图像的次数，与画面的流畅度有关。
一般情况下，大屏显示系统的刷新率要求在50Hz以上，以保证画面的流畅度和稳定性。
5.响应时间：响应时间是指显示屏从接收到指令到显示出对应图像所需的时间。
响应时间越短，图像切换越流畅，适用于一些动态图像显示的场景。
一般情况下，大屏显示系统的响应时间要求在10毫秒以下。
6.色彩显示能力：色彩显示能力是指显示屏能够显示的色彩数目。
色彩显示能力越高，图像的还原度越好。
常见的大屏显示系统的色彩显示能力为8位，即能够显示16.7万种颜色。
对于特殊的需求，也可以选择更高位数的色彩显示能力。
7.可视角度：可视角度是指观察者从不同角度观察时仍然能够清晰看到图像的范围。
大屏显示系统的可视角度要求越大，说明观看者的位置范围越广。
DLP大屏幕显示系统技术规范书1. 引言本技术规范书旨在定义和说明DLP（数字微镜投影）大屏幕显示系统的技术规范。
该系统采用数字投影技术，将高质量的图像投影在大屏幕上，广泛应用于会议室、演播厅、教室等场所。
2. 系统概述DLP大屏幕显示系统由以下主要组件组成：2.1 投影机投影机是DLP大屏幕显示系统的核心部件，负责将输入信号转换为高质量的图像并投影在屏幕上。
投影机采用数字投影技术，具有以下主要特点： - 高亮度：投影机具有高亮度输出，确保在不同光线环境下都可以清晰显示图像。
- 高对比度：投影机能够提供高对比度的图像，使细节更加清晰。
- 高分辨率：投影机支持高分辨率的输入信号，保证投影出的图像清晰细腻。
2.2 大屏幕显示设备大屏幕显示设备是DLP大屏幕显示系统的输出部件，负责将投影机输出的图像显示在大屏幕上。
大屏幕显示设备具有以下主要特点： - 大尺寸：大屏幕显示设备通常具有大尺寸，可以满足大型活动场所的显示需求。
- 高精度：大屏幕显示设备能够提供高精度的图像显示，保证投影出的图像清晰无失真。
- 良好的可视角度：大屏幕显示设备具有良好的可视角度，确保观众在不同位置都能够清晰看到图像。
3. 技术规范3.1 投影机规格投影机应满足以下技术规范： - 分辨率：投影机支持最低1080p的高清分辨率。
- 亮度：投影机亮度应根据实际应用需求确定，最低应达到3000流明。
- 对比度：投影机应支持至少2000:1的高对比度。
- 投影距离：投影机的投影距离应根据实际应用需求确定，同时应支持不同投影距离的调整。
3.2 大屏幕显示设备规格大屏幕显示设备应满足以下技术规范： - 尺寸：大屏幕显示设备的尺寸应根据实际应用需求确定，最小应达到80英寸。
- 分辨率：大屏幕显示设备支持最低1080p的高清分辨率。
- 显示技术：大屏幕显示设备可以采用液晶显示技术或LED显示技术。
- 可视角度：大屏幕显示设备应具备良好的可视角度，保证观众在不同位置都能够清晰看到图像。
DLP大屏幕显示系统技术要求一、系统概述为了满足XXXX指挥中心建设的需要，实现指挥中心的集中监控管理，采用技术先进的DLP 拼接大屏幕显示系统。
控制软件采用模块化的设计，具有良好的先进性和扩展性。
通过串口和IP并行结构将各个子系统有机的结合在一起。
系统采用先进、成熟、可靠、便于维护的设备。
本工程DLP拼接大屏幕由2×3箱体式60”投影单元组成，单屏尺寸：1220mm(宽)×915mm(高)，整屏尺寸：3660 mm(宽)×1830mm(高)。
二、基本要求1、为保证整个系统的稳定性，卖方提供的DLP大屏幕系统采用国内知名品牌产品。
2、DLP大屏幕系统制造商应是美国德州仪器TI公司的DLP技术授权制造商，提供相关证书。
3、设备生产制造厂商具备系统集成三级或以上资质(加盖设备生产制造厂商公章的复印件)；3C、ISO9000、ISO14001、防尘、抗震8级以上、噪音、软件著作权相关证书。
4、大屏幕显示系统软硬件连接简单，无需对集成的计算机系统做任何调整和改动。
不管计算机系统的软件及网络硬件有何改变，大屏幕显示系统均可正常使用，确保整个系统的通用性及可任意扩展。
5、整个投影屏幕应具有较高分辨率，亮度可调节。
对比度调节范围宽，色彩还原真实，屏幕图像失真小，显示色彩亮度均匀度高，显示清晰，单屏周边无眩光。
在室内正常的办公环境下能显示清晰明亮的图形/图像效果。
输入的视频、计算机信号的显示均要求实时显示，画面无延时，无抖动。
6、系统对各种信号源的图形具有相同的拼接能力，达到无缝拼接，并且拼接的图形比例正确。
应支持多屏图像拼接，画面可单屏显示，全屏范围内显示无非线性失真效果。
采用软件控制窗口的拼接与分割，屏与屏之间的拼缝不能影响汉字和图像的正确显示。
整个屏幕亮度均匀，无暗角或亮角等现象，画面稳定无闪烁。
7、大屏幕上的各种应用窗口可混合显示，并且可缩放和移动。
8、大屏幕显示系统应能确保24小时连续运行。
LED显示屏,LED大屏幕培训学习资料（三)屏体的制作一、条屏条屏是由一张一张的单元板组成的长方形屏体，一般用来显示文字信息，它可以显示从左至右，也能够显示从上到下的文字顺序．通用的以从左至右显示为多。
其中又分为单色、双色，室内、半户外等规格。
室内条屏用于光线较暗的地方，如机场、车站、医院、银行等企事业单位的候客或办事大厅进行文字信息发布；半户外条屏多用于公车、房屋走廊、大厅、酒吧等光线较亮的场合。
完整的一个条屏应包括显示屏体，电源，控制卡和边框。
单元板：显示单元板最常见的规格有：Φ 5（244*488、122*488），Φ 3.7（152*304、76*304）几种，具体规格见室内单、双色屏报价表。
点阵模块：规格上分为788( Φ1.9) 、1388( Φ3.0 )、1588( Φ3.7) 、1988( Φ4.8 )、2388( Φ5.0 )这几种，常用的以1388、1588和2388为多，还可分为普亮、高亮和超高亮几种规格。
边框：条屏边框的厚度：小屏边框（屏体只显示一行字的谓之为小屏）是20mm；大屏边框：（屏体可以显示两行字以上的谓之为大屏）是36mm。
大屏边框为￥100.00元／米；小屏边框为￥85.00元／米，边框转角为￥8.00元／个．电源：显示屏常用的是5V30A的电源，它的功率为5V*30A＝150W，一张Φ5的单元板的功耗为25W，则一个电源理论上可以带动6张单元板，为显示屏体安全起见，我们一般是一个电源带5张单元板．Φ 3.7规格的也可按此计算。
如何计算客户要求的条屏产品：以客户要求尺寸0.3*1.5 (单位为m )条屏为例计算如下：针对此尺寸，以Φ 5单元板拼接比较接近要求，用三张Φ 5单元板．则显示净尺寸为0.244*1.464，边框厚度为72mm （大屏边框），则可算出条屏总尺寸为0.316*1.536．可很好地满足客户的需求。
其它规格的产品也是按照此种方法计算出来。
二、户内、户外显示屏单灯单灯即LED发光二极管，是组成LED显示屏的基本单位，它有正圆椭圆、有色无色、透明无色、有卡无卡、有帽无帽、闪色等等之分。
大屏显示系统技术方案1.高清显示：大屏显示系统需要具备高清显示的能力，以确保展示的图像和视频能够清晰、细腻地呈现在大屏幕上。
这要求系统中使用高分辨率的显示设备和支持高清视频播放的播放器。
2.灵活的布局和切换：大屏显示系统通常需要同时展示多个信息源，因此需要支持灵活的布局和切换功能。
用户应该能够根据需要进行信息的排布和调整，以达到最佳的展示效果。
此外，系统还应该支持多种切换方式，如手动切换、自动轮播和优先级切换等。
3.多种输入源支持：为了满足不同场景的需求，大屏显示系统需要支持多种输入源，如电脑、摄像头、DVD播放器等。
每个输入源都应该具备独立的输入接口，并能够通过系统的控制面板进行切换和调整。
4.网络接入功能：大屏显示系统应该具备网络接入功能，以方便用户通过局域网或互联网获取并显示在线信息。
这种功能可以通过内置的网络接口或外接的无线网络适配器实现，用户可以通过浏览器或特定的应用程序来进行操作。
5.系统管理功能：大屏显示系统需要具备完善的系统管理功能，以方便系统管理员对系统进行管理和维护。
包括远程监控和控制、系统日志记录、固件升级等功能，以提高系统的稳定性和可靠性。
6.易于操作和集成：大屏显示系统应该具备简单易用的操作界面，以方便普通用户进行操作和控制。
同时，系统还应该具备良好的集成能力，可以与其他设备和系统进行互联，如与智能家居系统、安防系统等进行联动。
综上所述，一个高效的大屏显示系统技术方案应该具备高清显示、灵活的布局和切换、多种输入源支持、网络接入功能、系统管理功能以及简单易用的操作和集成能力等特点。
这样的系统可以提供高质量的图像和视频展示效果，满足不同场景的需求，并方便用户进行操作和管理。
《大屏幕显示系统技术方案》清晨的阳光透过窗帘，洒在键盘上，我闭上眼睛，深呼吸，让思绪随着键盘的敲击声在空中飞舞。
大屏幕显示系统，这是一个让人充满期待的项目，融合了最新的科技元素，旨在为用户带来前所未有的视觉盛宴。
一、项目背景我们需要明确项目的背景。
随着科技的发展，大屏幕显示系统在各个领域得到了广泛的应用，从商业广告、体育赛事，到指挥调度、安防监控，大屏幕显示系统都发挥着重要的作用。
本项目旨在为客户提供一款高性能、高清晰度、高稳定性的大屏幕显示系统。
二、系统架构三、关键技术1.图像增强技术：通过对采集到的图像进行去噪、锐化等处理，提高图像的清晰度。
2.数据融合技术：将多个数据源的数据进行融合，提高数据的准确性和可靠性。
3.显示控制技术：采用先进的显示控制算法，实现大屏幕显示系统的实时控制和调整。
4.输出技术：采用高分辨率输出设备，确保显示效果的清晰度和稳定性。
四、实施方案下面，我们来谈谈具体的实施方案。
1.数据采集：根据项目需求，选择合适的摄像头、传感器等设备，确保数据采集的全面性和准确性。
2.数据处理：采用专业的图像处理软件，对采集到的数据进行处理，提高数据的可用性。
3.显示控制：编写显示控制程序，实现大屏幕显示系统的实时控制和调整。
4.输出：选择高分辨率输出设备，如LED显示屏、LCD显示屏等，确保显示效果的清晰度和稳定性。
5.系统集成：将各个模块整合在一起，进行调试和优化，确保系统的稳定性和可靠性。
五、项目优势1.高性能：采用先进的硬件设备和软件算法，确保系统的高性能。
2.高清晰度：采用高分辨率输出设备，显示效果清晰，画质细腻。
3.高稳定性：采用分布式架构，系统运行稳定，故障率低。
4.易维护：系统采用模块化设计，便于维护和升级。
六、项目前景我们来谈谈项目前景。
随着我国经济的快速发展，大屏幕显示系统的市场需求不断增长。
本项目具有很高的市场竞争力，有望在短时间内占领市场份额，为公司带来丰厚的利润。

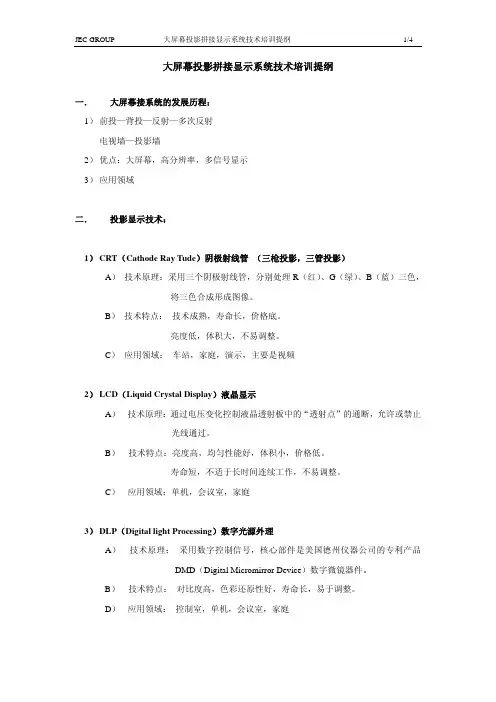

大屏幕投影拼接显示系统技术培训提纲一． 大屏幕接系统的发展历程：1）前投—背投—反射—多次反射电视墙—投影墙2）优点：大屏幕，高分辨率，多信号显示3）应用领域二． 投影显示技术：1）CRT（Cathode Ray Tude）阴极射线管（三枪投影，三管投影）A）技术原理：采用三个阴极射线管，分别处理R（红）、G（绿）、B（蓝）三色，将三色合成形成图像。
B）技术特点：技术成熟，寿命长，价格底。
亮度低，体积大，不易调整。
C）应用领域：车站，家庭，演示，主要是视频2）LCD（Liquid Crystal Display）液晶显示A）技术原理：通过电压变化控制液晶透射板中的“透射点”的通断，允许或禁止光线通过。
B）技术特点：亮度高，均匀性能好，体积小，价格低。
寿命短，不适于长时间连续工作，不易调整。
C）应用领域：单机，会议室，家庭3）DLP（Digital light Processing）数字光源外理A）技术原理：采用数字控制信号，核心部件是美国德州仪器公司的专利产品DMD（Digital Micromirror Device）数字微镜器件。
B）技术特点：对比度高，色彩还原性好，寿命长，易于调整。
D）应用领域：控制室，单机，会议室，家庭以下简单了解：4）PDP（Plasma Display Panel）等离子显示A）技术原理：利用气体放电引起发光。
等离子体之间产生电极——高压——点燃中间的氙气——产生RGB发光。
B）技术特点：高亮度，对比度高，超薄，大面积，低成本。
寿命10000—30000小时，拚缝大，目前71寸最大，一般50寸以下，16∶9显示，不适合计算机显示C）应用领域：家庭，会议室等5）LED (Light Emitting Diode) 发光二极管A）技术原理：利用电流的注入引起的、在半导体P-N结上的发光现象，1923年在碳化硅上发现。
二极管发光，红绿蓝。
B）技术特点：小于2-3V的低电压工作特性，高亮度、高效率、高可靠性特点。
2.3.12、大屏幕显示子系统1）指挥大厅大屏幕显示系统a) 系统概述在指挥中心大厅建设大屏幕显示系统，中间为无缝拼接屏，两侧及无缝拼接屏上方为LED显示屏。
显示系统可以根据需要方便快捷的调用显示任意一路监控图像，并且具有局部放大、多模式显示等功能。
要配备相应矩阵，支持模拟复合视频、数字高清视频、VGA信号的接入。
b) 需求分析目前大屏显示系统采用的方式有DLP背投显示墙、DID显示、MPD显示、电视墙、LED显示等等，但是要实现无缝拼接屏或者拼缝在1mm以内（肉眼几乎看不出缝隙）的大屏显示系统只有 DLP背投显示墙和LED全彩显示。
其中LED全彩显示的清晰度取决于LED的ph及点间距的值，点间距越大，清晰度越差，点间距越小，清晰度越高，目前点间距最小的为4mm，但是LED大屏显示在多画面分割显示上有缺陷，图像分割的越多，LED大屏显示的图像画面清晰度会下降的很厉害，很难显示多路高清信号，而目前第二监狱应急指挥中心图像需要显示多画面高清图像和高精准的GIS地图，所以LED大屏显示技术在第二监狱指挥中心内是不适合采用的。
根据以上分析，采用高清高亮LED光源DLP投影单元的拼接大屏是能满足第二监狱指挥系统图像显示系统应用的，并且DLP背投显示墙已经在众多的指挥中心内采用，是目前在指挥中心内最适合采用的大屏显示技术。
c) 方案设计（1）总体设计说明指挥中心大厅面积400㎡左右，宽度16.7.8米，纵深长度24.2.米，大厅中空结构。
指挥中心大屏幕显示系统根据建筑结构，规划设计规模可为：6行10列80英寸高清高亮LED光源DLP投影单元，DLP显示单元间采用2°夹角弧形拼接。
在DLP大屏幕上方和左右两侧设置双基色LED显示屏，左右两边LED宽4米与大屏幕等高，上方LED高1米，宽度与DLP+左右LED的宽度齐平。
现场定制组合屏底座高度(暂定为1.5米)。
具体尺寸图如下：（2）大屏视角分析i）水平视角分析如下：注：水平视角为大于160度，水平半增益全视角为70度。
ii ）垂直视角分析如下： 130068004500125009815.5垂直可视角度53°34°140°最佳垂直可视角度70°23°18°注：垂直视角为大于140度，垂直半增益全视角为70度。
（3）维护架示意图底座高度可根据现场情况确定（4）系统构架设计控制系统采用标准化、网络化、系统化、开放式的硬件结构；控制器支持所有接入信号的全屏显示、单屏显示以及任意区域显示；系统应能接入多路不同图像类型；支持计算机信号输入；支持视频信号输入；支持流媒体信号输入: 至少800路IP流媒体信号同时解码和显示，每个显示单元至少显示1路1080P/4路D1/9路CIF的流媒体信号。
指挥大厅大屏幕投影显示系统由以下几部分组成：6行10列共60套投影单元（直投箱体、单机双灯投影机、纯玻璃屏幕、内置图像处理模块)；多屏拼接控制系统 (8路复合视频输入模块x4，2路RGB输入模块x16，至少800路IP流媒体信号同时解码和显示，12路DVI输出服务器x5，应用服务器x1，管理服务器x1)；控制管理软件，高分辨率图像快速显示应用软件；相关外围设备（框架、底座、线缆、机柜、维护支架等）组成。
（5）大屏安装环境要求i）进场前要求大屏幕拼接显示系统进场安装前应保证现场环境干净、整洁无尘、无喷刷油漆和石灰等施工，大屏幕拼接显示系统安装范围内无高空作业。
消防系统应经过安全测试，空调可供使用，系统用电保证稳定安全。
ii）对供电系统的要求采用单项220V供电系统。
机房供电电源的零线不能与投影间地线相连，系统中所有设备，含投影机和信号源、控制器等外围设备，都要由同相、同一零线的电源供电。
用户方应在较近的地点提供电源供大屏幕系统接入，空气开关需具备短路，过流及失压保护装置。
大屏幕拼接显示系统所有设备均能在如下条件下正常工作：工作电源：～220V//50Hz±10％iii）对接地系统的要求大屏幕拼接显示系统专用电源采用独立接地，不得与防雷接地共用接地体。
系统需要良好接地，接地电阻小于1 ；用户方应在投影机房设有符合上述要求的接地接入点，并设有明显标示，负责接入点以后与系统的连接。
iv）对装修系统的要求天花、墙面建议采用表面哑光材料。
机房地面建议使用防静电地板或其它不反光的材料。
大屏幕下方不使用防静电地板，投影单元底座需直接安装和固定在混凝土地面上。
底座下面不能有任何管线。
安装前，由现场装修单位按乙方提供的施工图纸做好装修墙体，并按图纸尺寸预留屏幕安装窗口。
作为投影窗口的装修墙（厚度≤50mm），墙体要求牢靠，墙体结构件不得受力于大屏幕系统，投影墙窗口四周平直不变形，窗口尺寸比投影墙屏幕大至少60mm，即比投影墙屏幕每边大出至少30mm，以方便投影墙安装。
投影墙安装完成后，对投影墙和装修墙的接口处进行收边处理。
收边材料应可以拆卸，以方便大屏幕系统今后的维修。
v）对温湿度以及空调系统的要求大屏幕拼接显示系统维修通道內有良好的空调环境和空气对流，同时保证多屏幕系统前后温度不会因温差过大产生结露现象，理想的环境温差不大于3℃。
拼接显示单元的理想工作环境温度为22℃±4℃，理想相对湿度30％至70％无冷凝，不可产生较大温差、湿差突变，要保证温度、湿度的变化有缓慢过程。
拼接显示单元前面厅堂和背面房间中央空调的冷气送风管道应设计成相同一条管道，所有的空调送风口应远离拼接显示单元，并且不能对着拼接显示单元直吹；空调开关集中安装一个地方，在使用空调时应同时打开或同时关闭送风，防止遗忘某个开关造成严重的温差。
如果大屏幕拼接显示系统采用两侧封堵式设计，在大屏幕拼接显示系统工作间建议增设独立的空调设备。
位于投影室内的空调（中央空调或柜式空调），其出风口位置应尽量远离投影墙（1米以上），并且出风口的风不能对着投影墙吹，以避免投影设备结露。
位于投影屏幕前面的空调出风口不能直接对着屏幕，风口距离屏幕不应少于1.5米，以避免投影屏幕受冷热不均匀而损坏。
vi）对消防系统的要求消防喷头要远离投影箱体1米左右，并且不得使用自动喷水喷淋头，宜采用干粉灭火剂。
消防管道不能铺设在拼接显示单元系统的底架下面。
vii）对照明系统的要求屏幕前面四米内为暗区，可安装内藏式筒灯，平行于屏幕排列，并设有单独的可控开关。
灯光不能直接照射到屏幕上，并且尽量不要使用荧光灯。
整个监控中心大厅的灯按平行于屏幕方向分组进行控制，不宜选用较强光源，灯光的布置原则是：使工作区有足够灯光强度，但对屏幕又不会产生明显的影响。
拼接显示单元周围应对太阳光线和其它发热源进行控制，应采用加厚型遮光布做窗帘，用于遮光、隔热。
viii）建筑地面荷载要求地面不平整度小于±3毫米，现场设备安装区域地面（楼层地面）的承重需要根据本大屏大小规模来具体设计，楼层承重必须满足拼接显示单元系统设备的承重安全。
本次设计指挥大厅大屏系统的承重为500 Kg/㎡。
ix）维护通道要求维修通道的设计要求：拼接显示单元后面应有不小于800MM的维修空间，维修通道应具备必要的照明，并具备单独的开关。
d)主要产品技术参数（1）DLP显示单元投影单元采用模块化的背投箱体，指挥大厅单个背投箱体屏幕对角线尺寸为80英寸。
投影机采用以DLP（Digital Light Process）为核心技术的一体化投影机，投影单元为箱体式结构采用美国TI公司最新芯片技术--- 0.95″12°偏转角LVDS DMD芯片。
多屏拼接显示单元具有3C认证。
DLP投影机具备3C认证。
投影机采用LED光源，RGB每组光源具有6个灯泡构成，任何一个灯泡损坏，不构成缺色等重大事故。
投影机芯亮度输出大于0 ANSI流明。
投影机设计采用热导管水冷技术，提供散热系统结构图。
物理分辨率1400×1050。
对比度2000:1。
亮度均匀性不小于于95%。
投影单元具有自动亮度调整电路，可以通过调整投影机的亮度输出，有效抑制各投影单元的亮度差，使显示墙整屏的亮度保持一致，调整过程应是连续、自动、不间断的，要明确说明实现方式和原理。
核心成像部件DMD显示部件的寿命应超过100,000小时；投影机采用LED 光源，使用寿命不低于80000小时。
内置处理器具备多重画中画拼接处理器：实现多画面漫游技术，并以画中画方式在单屏上能画中画显示视频、DVI图像窗口，无需其它辅助设备；并且信号画面在屏幕内可以任意漫游、叠加，也可跨屏显示；所有信号可以内部放大，放大倍数没有限制。
投影单元可向提供2路VGA/DVI输入/1路输出、1路标准复合Video信号输入/出、1路S-Video信号输入/出、1路RGB输入（RGBHV）、1路高清信号输入（HDMI）。
支持TCP/IP网络接口控制、串口和遥控器控制三种方式。
投影单元采用1+1热冗余电源，信号处理板块支持热插拔，可在投影单元不停机的状况下更换机芯电源。
投影单元屏幕增益1.7+/-0.2，屏幕的水平视角不小于160度，垂直视角不小于130度。
投影单元拼接工艺确保物理拼缝小于0.3mm。
投影机芯及镜头具有完备防尘措施，机芯光学及电路部分不应有任何无防护裸露。
提供投影机防尘等级IP6X、投影单元防尘等级IP5X。
箱体、底座采用铝合金材料，外层涂有绝缘材料。
箱体可采用直投或反射式箱体，优先选择无反射镜技术的直投式箱体，排除因反射镜的存在而造成的光损，图像变形及反射镜灰尘清理等缺点。
投影机的结构采用先进的全模块式结构，模块的更换应方便快捷，以缩短维修时间。
箱体、底座连接牢固。
投影单元抗震烈度达到8级。
投影单元噪声控制良好，投影单元型号屏前1m小于24dB，屏左、右、后1m 小于34dB。
投影单元可以确保24小时连续运行，具有先进性、稳定性和可扩充性等特点，操作简单，工作稳定可靠。
投影机MTBF不低于50000小时。
（2）拼接控制系统指挥大厅拼接控制系统多屏拼接控制系统必须是与投影机、投影单元、大屏控制软件等属于同一厂家的产品，不会出现兼容性和售后维护问题。
多屏拼接控制系统具有3C认证。
多屏拼接控制器MTBF不小于100000小时。
拼接控制系统采用分布式、全数字化并行处理结构结构，各设备之间通过网络交换设备相互连接和通信，由控制服务器、应用服务器、信号采集模块、输出服务器和交换机等模块构成，各设备之间通过千兆网络连接。
各种数字、模拟接口信号均通过采集模块进行网络编码接入拼接控制系统。
必须采用中文操作界面，并完全具有对各种信号源输入窗口的汉字正确显示的能力。
拼接控制系统采用多台解码输出服务器并行工作架构，为确保同步显示功能，输出服务器/节点台数不得大于8台。
信号输入能力：支持标准的全制式CVBS（如PAL、NTSC、SECAM等制式）和H.264、MPEG-2/4、MJPEG压缩编码方式的数字IP流媒体视频信号的直接输入处理，不需要额外配置解码器或网络流媒体服务器等设备；支持来自用户工作站的各种分辨率（640×480－1920×1080）的模拟RGB和数字RGB信号；支持局域网内工作站向网络输出的显示信号。
