高中物理选修3-2 第五章交变电流5.5 远距离输电教案

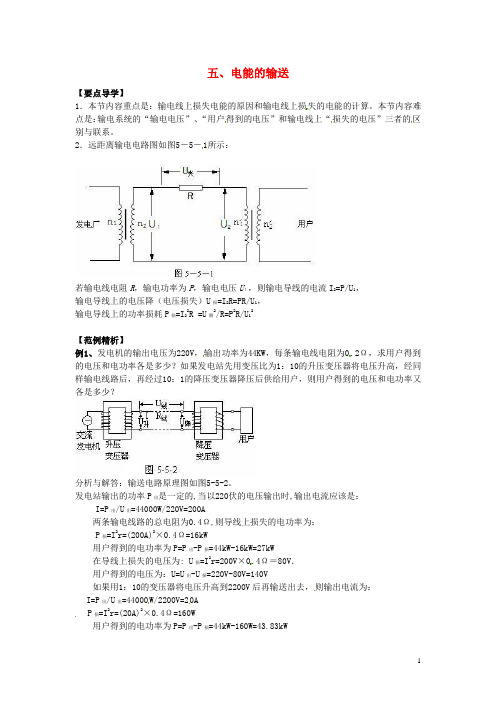

五、电能的输送【要点导学】1．本节内容重点是：输电线上损失电能的原因和输电线上损失的电能的计算。

本节内容难点是：输电系统的“输电电压”、“用户得到的电压”和输电线上“损失的电压”三者的区别与联系。

2．远距离输电电路图如图5－5－1所示：若输电线电阻R，输电功率为P，输电电压U１，则输电导线的电流I2=P/U1，输电导线上的电压降（电压损失）U损=I2R=PR/U1，输电导线上的功率损耗P损=I22R =U额2/R=P2R/U12【范例精析】例1、发电机的输出电压为220V，输出功率为44KW，每条输电线电阻为0.2Ω，求用户得到的电压和电功率各是多少？如果发电站先用变压比为1：10的升压变压器将电压升高，经同样输电线路后，再经过10：1的降压变压器降压后供给用户，则用户得到的电压和电功率又各是多少？分析与解答：输送电路原理图如图5-5-2。

发电站输出的功率P出是一定的,当以220伏的电压输出时,输出电流应该是：I=P出/U出=44000W/220V=200A两条输电线路的总电阻为0.4Ω,则导线上损失的电功率为：P损=I2r=(200A)2×0.4Ω=16kW用户得到的电功率为P=P出-P损=44kW-16kW=27kW在导线上损失的电压为: U损=I2r=200V×0.4Ω＝80V．用户得到的电压为：U=U出-U损=220V-80V=140V如果用1：10的变压器将电压升高到2200V后再输送出去，则输出电流为：I=P出/U出=44000W/2200V=20AP损=I2r=(20A)2×0.4Ω=160W用户得到的电功率为P=P出-P损=44kW-160W=43.83kW在导线上损失的电压为: U损=I2r＝20V×0.4Ω＝8V．加到用户端变压器上的电压为：U=U出-U损=2200V-80V=2192V经过变压器降压后输送给用户的电压为：219.2V．例2、一个小型水力发电站，发电机输出电压U0=250V，内电阻可以忽略不计，最大输出功率为P m=30kW，它通过总电阻R线=2．0Ω的输电线直接向远处的居民区供电。

5 电能的输送一、教学目标（一）知识与技能1、知道“便于远距离输送”是电能的优点之一．知道输电的过程．了解远距离输电的原理．2、理解各个物理量的概念及相互关系．3、充分理解RU P 2=；R I P 2=； UI P =中的物理量的对应关系． 4、知道什么是输电导线上的功率和电压损失和如何减少功率和电压损失.5、理解为什么远距离输电要用高压.（二）过程与方法1、通过例题板演使学生学会规范解题及解题后的思考．2、通过远距离输电原理分析，具体计算的过程，使学生学会分析解决实际问题的两种基本方法：理论分析、计算推理．（三）情感态度与价值观教育学生节约用电，养成勤俭节约的好习惯二、重点、难点、疑点及解决办法重点：（1）理论分析如何减少输电过程的电能损失．（2）远距离输电的原理．难点： 远距离输电原理图的理解．疑点： RU P 2=；R I P 2=； UI P =的对应关系理解． 解决办法：通过自学、教师讲解例题分析来逐步突破重点、难点、疑点．三、教学过程：（一） 引入新课通过全球夜晚灯光图，三峡水电站等图片，引出电能的输送。

（二） 进行新课-----第五节 、电能的输送一、电能的输送1、电能便于远距离输送.2、输电的基本要求：可靠、保质、经济通过例题找到电能损耗的原因二、如何减小输电线上功率的损失1、减小输电线上的电阻（1）用电阻率小的金属做导线材料（2）缩短输电距离（3）增大导线横截面积2、减小输电电流电站输出的电功率是一定的，需提高输送电压（高压输电）再通过例题的变型验证高压输电是行之有效的三、输电线路示意图四、练习与思考？1、是不是输电电压越高越好？不是，高压输电对设备要求比较高2、采用一个电站与一批用户的“一对一”的供电方式，有什么弊端？用户需要与电站供给不能对应五、小结：1．降低输电损耗的两个途径：减小线路电阻和减小输电电流。

减小输电电流是最有效的途径。

远距离输电线路上，ΔP =I 2r=r U 2，其中（I =U P 总）。

电能的输送教案一、学情分析：远距离输电是选修3-2教材中第五章交变电流中的最后一节课。

从整个章节的知识安排来看，本节是电磁感应、交变电流这两章内容的规律总结和综合应用，也是让学生将学过的焦耳定律、欧姆定律、变压器等知识综合运用，并总结得出远距离输电规律的一节课。

整节课主要侧重引导学生积极主动探究、发现、解决问题的能力，培养学生学习物理、研究物理的兴趣及解决实际问题时应有的综合素质和能力，这种能力将对学生今后的工作学习有很大的帮助。

一、教学目标：（一）知识与技能1．知道降低输电损耗的两个途径。

2．理解远距离输电原理，基本规律，能进行相关运算。

3．了解电网供电的优点和意义。

（二）过程与方法引导学生积极主动探究，发现问题，解决问题，并在学习中获得学习信心和能力。

（三）情感、态度与价值观1．培养学生遇到问题要认真、全面分析的科学态度。

2．介绍我国远距离输电概况，激发学生投身祖国建设的热情。

教学重点：找出影响远距离输电损失的因素，使学生理解高压输电可减少功率与电压损失的原因。

教学难点：理解高压输电原理，区别导线上的输电电压U和损失电压ΔU。

教具：多媒体课件二、教学过程：（一）、课前预习：学生查阅网上资料，了解我国目前电能的生产现状，发电厂的种类，电能的输送前景，渗透爱国主义教育，并相互交流学习心得。

（二）、导入新课教师导课：我国地大物博，西电东送、南水北调是我国俩大战略工程，人们常将西部丰富的水能、风能等各种形式的能先转化为电能再进行传输，这是因为电能可以通过电网来传输，那么电能在传输给用户过程中要考虑什么问题呢？（学生回答，教师鼓励）（三）、进行新课教师讲解：由于输电线有电阻，在输电线上有功率损失和电压损失。

教师提问：功率损失？电压损失？学生回答：功率损失为ΔP= I 2r.电压损失ΔU= I r教师设疑：那如何减少输电线上的输电损失呢？下面我们来看一道例题。

例1：如图,一发电厂输出电压为220V，要将功率为220kw的电能输送到10km 以外的地方。

2019-2020学年高考物理模拟试卷一、单项选择题：本题共10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的1．在超导托卡马克实验装置中，质量为1m 的21H 与质量为2m 的31H 发生核聚变反应，放出质量为3m 的10n ，并生成质量为4m 的新核。

若已知真空中的光速为c ，则下列说法正确的是（ ）A ．新核的中子数为2，且该新核是32He 的同位素B ．该过程属于α衰变C ．该反应释放的核能为()23412m m m m c +--D ．核反应前后系统动量不守恒2．如图所示，带电荷量为Q 的等量同种正电荷固定在水平面上，在其连线的中垂线（竖直方向）上固定一光滑绝缘的细杆，细杆上套一个质量为m ，带电荷量为q +的小球，小球从细杆上某点a 由静止释放，到达b 点时速度为零，b 间的距离为h ，重力加速度为g 。

以下说法正确的是（ ）A ．等量同种正电荷在a 、b 两处产生的电场强度大小关系a b E E >B ．a 、b 两处的电势差ab mgh U q= C ．小球向下运动到最大速度的过程中小球电势能的增加量等于其重力势能的减少量D ．若把两电荷的位置往里移动相同距离后固定，再把带电小球从a 点由静止释放，则小球速度减为零的位置将在b 点的上方3．如图所示，倾角为30°的斜面固定在水平地面上，斜面上放有一重力为G 的物块A ，有一水平轻弹簧一端固定在竖直墙面上，另一端与物块A 接触。

若物块A 静止时受到沿斜面向下的摩擦力大小为2G ，此时弹簧的弹力大小是（ ）A ．33B ．233G C ．GD ．33G + 4．有一匀强电场，场强方向如图所示，在电场中有三个点A 、B 、C ，这三点的连线恰好够成一个直角三角形，且AC 边与电场线平行。

已知A 、B 两点的电势分别为A =5V ϕ，B =1.8V ϕ，AB 的距离为4cm ，BC的距离为3cm 。

5电能的输送[学习目标]1．知道“便于远距离输送”是电能的优点，知道输电过程。

2．知道降低输电损耗的两个途径。

3．了解电网供电的优点和意义。

[重点]找出影响远距离输电损失的因素，使学生理解高压输电可减少功率损失。

[难点]理解高压输电原理，区别导线上的输电电压U和损失电压ΔU。

[教学方法]自学讨论法、阅读法、讲解法。

[教学手段]多媒体课件教学过程[教学过程]人们常把各种形式能（如水流能、燃料化学能、原子能）先转化为电能再进行传输，这是因为电能可以通过电网来传输.那么电能在由电厂传输给用户过程中要考虑什么问题？请同学们带着下列问题看书，然后再回答.1.为什么要远距离输电？电站建在资源丰富的地区，距离用户远，故需远距离输电.2.输送电能的基本要求是什么？（1）可靠，是指保证供电线路可靠地工作，少有故障和停电。

（2）保质，就是保证电能的质量，即电压和频率稳定。

（3）经济，是指输电线路建造和运行的费用低，电能损耗小。

3.为什么输电线上有电能损失？由于输电线有电阻，当有电流流过输电线时，有一部分电能转化为电热而损失掉了。

这是输电线上功率损失的主要原因。

在输电线上有电能损失正是远距离大功率输电面临的主要困难，下面我们重点讨论怎样在输电过程中减少电能的损失。

一、降低输电损耗的两个途径[情景设疑合作研讨]假定输电线路中的电流是I ，输电电压为U ，两条导线的总电阻是r ，在图5.5-2中，导线的电阻集中画为一个电阻r .1、怎样计算输电线路损失的功率？=∆P I 2r2、据此，减少输电线上损失的电功率可以有两个途径，分别是：（1）减小输电线的电阻（2）减小输电电流3、在输电电流一定的情况下，如果线路的电阻减为原来的一半，线路上损失的功率减为原来的几分之一？1/2在输电电阻一定的情况下，如果输电电流减为原来的一半，线路上损失的功率减为原来的几分之一？1/44、通过第3步的两项计算，你认为哪个途径对于降低输电线路的损耗更为有效？减小输电电流5、如何减小输电线的电阻呢？由电阻定律知r =ρSl （1）、减小材料的电阻率ρ.银的电阻率最小，但价格昂贵，目前选用电阻率较小的铜或铝作输电线.（2）、减小输电线的长度l 不可行，因为要保证输电距离.（3）、增加导线的横截面积，可适当增大横截面积．．．．．．。

课题教学目的重难点授课方法教学新人教版高中物理选修3－ 2 第五章《交变电流》优选授课设计§5.1 交变电流课型新授课课时 1（一）知识与技术1．使学生理解交变电流的产生原理，知道什么是中性面。

2．掌握交变电流的变化规律及表示方法。

3．理解交变电流的瞬市价和最大值及中性面的正确含义。

（二）过程与方法1．掌握描述物理量的三种基本方法（文字法、公式法、图象法）。

2．培养学生观察能力，空间想象能力以及将立体图转变成平面图形的能力。

3．培养学生运用数学知识解决物理问题的能力。

（三）感情、态度与价值观培养学生用辩证唯物主义的见解认识问题。

授课重点交变电流产生的物理过程的剖析。

★ 授课难点交变电流的变化规律及应用。

经过演示实验，引导学生观察现象、剖析实验教师活动学生活动【预习导引】学生思虑预习引导的两1. 恒定电流的定义是什么？直流电的定义是什么？个问题？（3分钟）2. 我们依照什么来定义直流电和恒定电流的？教师指导学生阅读课本完成 1、2 两题（4 分钟）【新课授课】一、交变电流学生思虑并议论右侧的1.定义：四个问题（10分钟）2.试议论交变电流与恒定电流和直流电的差异是什么？二、交变电流的产生右图为交流电发电机的表示图，线圈所在磁场为匀强磁场，设矩形线圈 ABCD 以角速度ω绕 oo'轴、从线圈平面跟磁感线垂直的地址开始做逆时针过方向转动．1．开始时，线圈可否切割磁感线？线圈中感应电动势为多大？此时磁通量多大？方向怎样？2.经过时间 t 线圈转过的角度为多大？，此时 ab 边的线速度 v 方向跟磁感线方向夹角为多大，设 ab 边的长度为 l ，bd 边的长度为 l'，线圈中感觉电动势怎么计算？电流方向怎样判断？此时磁通量多大？程方向怎样？教3.当线圈转过 T/4 时间，线圈平面转到跟磁感学生剖析解决练习一并线平行的地址，ω t=π/2，sinωt =1，ab 边和 cd 边总结思路（ 4都垂直切割磁感线，线圈中感觉电动势最大，用E m来表示， E m=NBSω．（怎样获取的？）则线圈经过任意地址时，感觉电动势的瞬市价：e =E m sinω t，可见，线圈里产生的感觉电动势是按正弦规律变化的。

选修3-2第五章第2节描述交变电流的物理量教学设计（3）培养学生应用数学工具处理解决物理问题的能力．3．情感、态度和价值观目标：（1）由用电器铭牌，可介绍我国近几年的经济腾飞，激发学生爱国精神和为建设祖国发奋学习的精神．（2）让学生体会对称美．三、教学重点难点重点：交流电的有效值、最大值、频率、周期的理解难点： 1、交变电流有效值概念既是重点又是难点，通过计算特殊形式的交变电流的有效值来体会和掌握它的定义。

2、交变电流瞬时值确定使学生感到困难，通过例题分析使学生学会借助数学工具处理解决物理问题的能力。

四、学情分析学生是教学过程中的主体，这个时候的学生已经知道了交变电流的一些特点和一些描述物理量，但是大多数学生的抽象思维和空间想象能力还比较低，对物理现象和知识的理解、判断、分析、和推理常常表现出一定的主观性、片面性、和表面性，这就要求在教学过程中合理安排、指导和引导学生突出重点、突破难点，提高学生分析、归纳、及抽象思维能力。

五、教学方法1、启发式综合教学法2、学案导学：见后面的学案六、课前准备1．学生的学习准备：结合学案预习本节内容。

2．教师的教学准备：教具的准备（投影仪、交流发电机模型、演示电流表），学案的准备七、课时安排：1课时八、教学过程1、预习检查检查落实了学生的预习情况并了解了学生的疑惑，使教学具有了针对性。

2、情景导入，展示目标教师提出问题：下面各个图的不同。

大小和方向都随时间作周期性变化的电流叫做交变电流，简称交流电．如图所示（b）、（c）、（e）所示电流都属于交流，其中按正弦规律变化的交流叫正弦交流．如图（b）所示．而（a）、(d)为直流，其中（a）为恒定电流．通过看图，要想知道不同类型电流不同方面的特点，需要知道描述交流电的物理量，从而引入本节内容。

3、合作探究，精讲点拨探究一：表征交变电流大小物理量指导学生阅读教材，通过小组讨论明确该问题。

①瞬时值：对应某一时刻的交流的值，用小写字母表示，e ，i ，u ．②峰值：即最大的瞬时值用大写字母表示，m E ,m I ，mU ． 注意：线圈在匀强磁场中绕垂直于磁感线方向的轴匀速转动时，所产生感应电动势的峰值为ωNSB E m =，即仅由匝数N ，线圈面积S ，磁感强度B 和角速度ω四个量决定．与轴的具体位置，线圈的形状及线圈是否闭合都是无关的．③有效值：ⅰ、意义：描述交流电做功或热效应的物理量ⅱ、定义：跟交流热效应相等的恒定电流的值叫做交流的有效值．ⅲ、正弦交流的有效值与峰值之间的关系是2mU U =；2mI I =. 注意：正弦交流的有效值和峰值之间具有2mU U =；2mI I =的关系，非正弦（或余弦）交流无此关系，但可按有效值的定义进行推导，如对于正负半周最大值相等的方波电流，其热效应和与其最大值相等的恒定电流是相同的，因而其有效值即等于其最大值．即mI I =．ⅳ、交流用电器的额定电压和额定电流指的是有效值；交流电流表和交流电压表的读数是有效值．对于交流电若没有特殊说明的均指有效值．ⅴ、在求交流电的功、功率或电热时必须用交流电的有效值．交流电的有效值计算21Q Q =④峰值、有效值、平均值在应用上的区别． 峰值是交流变化中的某一瞬时值，对纯电阻电路来说，没有什么应用意义．若对含电容电路，在判断电容器是否会被击穿时，则需考虑交流的峰值是否超过电容器的耐压值．交流的有效值是按热效应来定义的，对于一个确定的交流来说，其有效值是一定的．而平均值是由公式tn E ∆∆Φ=确定的，其值大小由某段时间磁通量的变化量来决定，在不同的时间段里是不相同的．如对正弦交流，其正半周或负半周的平均电动势大小为：πωnBs T Bs n E 222=⋅=，而一周期内的平均电动势却为零．在计算交流通过电阻产生的热功率时，只能用有效值，而不能用平均值．在计算通过导体的电量时，只能用平均值，而不能用有效值．在实际应用中，交流电器铭牌上标明的额定电压或额定电流都是指有效值，交流电流表和交流电压表指示的电流、电压也是有效值，解题中，若题示不加特别说明，提到的电流、电压、电动势都是指有效值．探究二：表征交变电流变化快慢的物理量 ①周期T ：电流完成一次周期性变化所用的时间．单位：s.②频率f ：一秒内完成周期性变化的次数．单位：ＨZ .③角频率ω：就是线圈在匀强磁场中转动的角速度．单位：rad/s. ④、角速度、频率和周期的关系：T f ππω22==探究三：疑难辨析交流电的电动势瞬时值和穿过线圈面积的磁通量的变化率成正比．当线圈在匀强磁场中匀速转动时，线圈磁通量也是按正弦（或余弦）规律变化的，若从中性面开始计时，0=t 时，磁通量最大，Φ应为余弦函数，此刻变化率为零（切线斜率为零），4T t =时，磁通量为零，此刻变化率最大（切线斜率最大），因此从中性面开始计时，感应电动势的瞬时表达式是正弦函数，如上图（a ）（b ）所示分别是t m ωcos Φ=Φ和t E e m ωsin =．4、反思总结，当堂检测教师组织学生反思本节课的内容，并总结学到的知识。

选修3-2第五章第1节《交变电流》教学设计一、教材分析交变电流知识对生产和生活关系密切，有广泛的应用，考虑到高中阶段只对交流电的产生、描述方法、基本规律作简要的介绍，这些知识是已学过的电磁感应的引伸，所以在教学过程中对开阔学生思路、提高能力是很有好处的。

为了适应学生的接受能力，教材采取从感性到理性、从定性到定量逐渐深入的方法讲述这个问题.教材先用教具演示矩形线圈在匀强磁场中匀速转动时产生交流电，以展示交流电是怎样产生的.并强调让学生观察教材图5．１－３所示线圈通过甲、乙、丙、丁四个特殊位置时，电流表指针变化的情况，分析电动势和电流方向的变化，这样学生就会对电动势和电流的变化情况有个大致的了解.然后让学生用右手定则独立分析线圈中电动势和电流的方向.这样能充分调动学生的积极性,培养学生的观察和分析能力.关于交变电流的变化规律,教材利用上章学过的法拉第电磁感应定律引导学生进行推导,得出感应电动势的瞬时值和最大值的表达式,进而根据闭合电路欧姆定律和部分电路欧姆定律推出电流与电压瞬时值与最大值的表达式.二、教学目标1、知识目标（1）知道什么是交变流电。

并理解交变电流的产生原理，知道什么是中性面.（2）掌握交变电流的变化规律，及表示方法.（3）理解交变电流的瞬时值和最大值及中性面的准确含义.（4）知道几种常见的交变电流。

如正弦式交变电流、锯齿形交变电流、矩形脉冲电流。

2、能力目标（1）掌握描述物理量的三种基本方法（文字法、公式法、图象法）.（2）培养学生观察能力，空间想象能力以及将立体图转化为平面图形的能力.（3）培养学生运用数学知识解决处理物理问题的能力.3、情感、态度和价值观目标结合实际情况培养学生理论联系实际的思想.三、教学重点难点重点：1、交变电流产生的物理过程的分析.2、交变电流的变化规律的图象描述。

难点：１、交变电流的变化规律及应用.２、图象与实际发动机转动时的一一对应关系的理解。

四、学情分析学生已经学习了电磁感应，理解了导体切割磁场会产生电动势。

第五章 交变电流一、交变电流的几个概念1、交变电流：大小和方向都随时间作周期性变化的电流叫做交变电流，简称交流电。

2、正弦式电流：随时间按正弦规律变化的电流叫做正弦式电流，正弦式电流的图象是正弦曲线，我国市用的交变电流都是正弦式电流 3、中性面：线圈位于中性面时，穿过线圈的磁通量最大，磁通量的变化率为零，感应电动势为零； 线圈经过中性面时，内部的电流方向要发生改变。

二、交变电流的产生和描述（考试题型多为选择题）1、 正（余）弦式交变电流的产生条件有三，缺一不可，否则就不是正（余）弦式交变电流。

1） 匀强磁场 2） 转轴垂直磁场方向 3） 线圈匀速转动正（余）弦式交变电流的变化规律与线圈的形状、转动轴处于线圈平面内的位置无关。

2、 两个特殊位置的特点1）线圈平面与中性面重合时，S ⊥B ，φ最大， tφ=0，e=0，i=0，电流方向将发生改变。

若从此时开始计时，电动势瞬时表达式e=E m sin w t2）线圈平面与中性面垂直时，S ∥B ，Φ=0，tφ最大，e 最大，i 最大，电流方向不改变。

若从此时开始计时，电动势瞬时表达式e= E m cos w t 3、周期和频率交变电流的周期和频率都是描述交变电流变化快慢的物理量。

1）周期T ：交变电流完成一次周期性变化所需的时间。

在一个周期内，交变电流的方向变化2次。

2）频率f:交变电流在1s 内完成周期性变化的次数，单位是赫兹，符号为Hz ，频率越大，交变电流变化越快。

3）关系：12w f T π== 三、交变电流的“四值”物理量 物理含义重要关系 适用情况及说明 瞬时值交变电流某一时刻的值e ＝E m sin ωt i ＝I m sin ωt 计算通电导体或线圈所受的安培力时，应用瞬时值最大值 最大的瞬时值E m ＝nBSωI m ＝E mR ＋r确定用电器的耐压值，如电容器、晶体管等的击穿电压有效值跟交变电流的热效应等效的恒定电流的值E ＝E m2 I ＝I m 21）一般交变电流表直接测量值。
