法兰价格的计算(2011-04-13 08:19:02)很多人一直都想掌握一个法兰报价的计算公式,但这样的计算公式在网络上流传很多,各不相同计算出来的结果也各不一样。
其实法兰的报价还是没有什么恒定的公式的,还是要看具体的生产工艺过程。
所以我决定些一篇关于法兰报价的过程,让大家了解我们厂家是怎么报价的。
其实并没有什么好保密的。
大家都知道,成本有理论成本和实际操作成本之分,一般外贸公司自己计算出的价格跟我们讨价还价,那样的价格叫理论价格,而我们是拿着实际成本操作的厂家,经常让我们难受的就是理论成本和实际成本之间的差距。
我们来分析下网络上流传最广的的几个法兰重量计算公式:①(外径*外径-内径*内径-孔径*孔径*孔数)*厚度*0.616*0.0001单位cm②(外径*外径-内径*内径-孔径*孔径*孔数)*厚度*7.93*0.0001单位cm③ 外径*外径*1234*厚度-内径*内径*1234*厚度*0.00001好,我来跟大家分析一下这几个计算公式存在的问题,其实这几个公式也不是乱写出来的,也是有一定的根据的我现在来一一分析:第①个公式只要是钢材行业中人一看就知道,这个算法肯定有问题,问题在0.616上,10毫米的每米重0.616千克,而(外径*外径-内径*内径-孔径*孔径*孔数)*厚度=法兰的实际体积。
后面的0.00001CM是将计算结果转化为g.这样的计算方法我暂时不管他结果怎么样,首先理论上就有错误,请问体积*0.616=重量?第②个公式有点意思,看上去理论上好象没有什么问题(外径*外径-内径*内径-孔径*孔径*孔数)*厚度=法兰的实际体积,7.93是不锈钢每立方米的密度,体积*密度=重量,后面的0.00001CM是将计算结果转化为斤,全中。
发明这个公式是个高手,不过我计算了下,我的客户按这个公司计算法兰的重量我早发了,还等在这里这里辛苦的写博客,我们还不谈加工费等问题,体积就是立方单位,密度也是立方单位,再转换为斤显然不对,这个体积应该*钢材的比重才对,一看就不成立嘛!第③个公式有点靠谱了,[外径*外径*厚度*1234(比重)*0.00001=法兰整个圆盘的重量]—[内径*内径*1234*厚度*0.00001=法兰内孔的重量]=法兰盘环面整体的重量,很准,计算出的单位是斤*2转化为KG,这个基本就是法兰的成品重量,但比实际的法兰重量要重一点,因为没有减掉螺栓孔的部分的重量,尽管这样,但这根本就计算不出来法兰的价格,只是理论的东西,和实际成本有一定的差距。
法兰盘重量计算公式悬赏分:0 - 提问时间2009-8-17 16:43外径340mm内径120mm厚度30mm法兰盘重量如何计算提问者:hyx_100 - 实习生一级其他回答共 3 条平板法兰的计算公式:(外径*外径-内径*内径-孔径*孔径*孔数)*厚度*0.616*0.00001最好能提供下螺栓孔径和螺栓孔数量回答者:wyh0553 - 实习生一级2009-8-17 17:24外径*外径-内径*内径-孔径*孔径*孔数)*厚度*0.617*0.00001回答者:Madne - 助理四级2009-8-18 11:02你要算的法兰盘是铁的还是铜的,或者是其它材料的,先算出它们的体积,再乘以比重,铁的比重约7.9;铜的比重约8.9 法兰盘的重量可以这样算:外圆半径的平方减去内圆半径的平方再乘以高度乘以比重,(R×R-r×r)Л×高×比重 .以第一个法半盘为例(假定为铁,单位为毫米)为):(395×395-320×320)×3.1416×45×7.9=53625×3.1416×45×7.9=59890480这个法半盘有59.8千克以此类推弯头重量计算公式日期:2009-05-11圆环体积=2X3.14X3.14(r^2)Rr--圆环圆半径R--圆环回转半径中空管圆环体积=2X3.14X3.14((r^2)-(r'^2))Rr'--圆环内圆半径90,60,45度的弯头(肘管)体积分别是对应中空管圆环体积的1/4、1/6、1/8。
钢的密度工程上计算重量时按7.85公斤/立方分米,密度X体积=重量(质量)。
1、180°弯头按表2倍计算,45°按1/2计算;2、R1.0DN弯头重量按表2/3计算;3、表中未列出壁厚的重量,可取与之相近的两个重量计算平均值;4、90°弯头计算公式;0.0387*S(D-S)R/1000 式中S=壁厚mm D=外径mm R=弯曲半径mm外径-壁厚)*壁厚*0.02466(此为材料密度)=每米材料的重量。
法兰盘重量计算公式悬赏分:0 - 提问时间2009-8-17 16:43外径340mm内径120mm厚度30mm法兰盘重量如何计算提问者:hyx_100 - 实习生一级其他回答共 3 条平板法兰的计算公式:(外径*外径-内径*内径-孔径*孔径*孔数)*厚度*0.616*0.00001最好能提供下螺栓孔径和螺栓孔数量回答者:wyh0553 - 实习生一级2009-8-17 17:24外径*外径-内径*内径-孔径*孔径*孔数)*厚度*0.617*0.00001回答者:Madne - 助理四级2009-8-18 11:02你要算的法兰盘是铁的还是铜的,或者是其它材料的,先算出它们的体积,再乘以比重,铁的比重约7.9;铜的比重约8.9 法兰盘的重量可以这样算:外圆半径的平方减去内圆半径的平方再乘以高度乘以比重,(R×R-r×r)Л×高×比重 .以第一个法半盘为例(假定为铁,单位为毫米)为):(395×395-320×320)×3.1416×45×7.9=53625×3.1416×45×7.9=59890480这个法半盘有59.8千克以此类推弯头重量计算公式日期:2009-05-11圆环体积=2X3.14X3.14(r^2)Rr--圆环圆半径R--圆环回转半径中空管圆环体积=2X3.14X3.14((r^2)-(r'^2))Rr'--圆环内圆半径90,60,45度的弯头(肘管)体积分别是对应中空管圆环体积的1/4、1/6、1/8。
钢的密度工程上计算重量时按7.85公斤/立方分米,密度X体积=重量(质量)。
1、180°弯头按表2倍计算,45°按1/2计算;2、R1.0DN弯头重量按表2/3计算;3、表中未列出壁厚的重量,可取与之相近的两个重量计算平均值;4、90°弯头计算公式;0.0387*S(D-S)R/1000 式中S=壁厚mm D=外径mm R=弯曲半径mm外径-壁厚)*壁厚*0.02466(此为材料密度)=每米材料的重量。
法兰价格的计算(2011-04-13 08:19:02)很多人一直都想掌握一个法兰报价的计算公式,但这样的计算公式在网络上流传很多,各不相同计算出来的结果也各不一样。
其实法兰的报价还是没有什么恒定的公式的,还是要看具体的生产工艺过程。
所以我决定些一篇关于法兰报价的过程,让大家了解我们厂家是怎么报价的。
其实并没有什么好保密的。
大家都知道,成本有理论成本和实际操作成本之分,一般外贸公司自己计算出的价格跟我们讨价还价,那样的价格叫理论价格,而我们是拿着实际成本操作的厂家,经常让我们难受的就是理论成本和实际成本之间的差距。
我们来分析下网络上流传最广的的几个法兰重量计算公式:①(外径*外径-内径*内径-孔径*孔径*孔数)*厚度*0.616*0.0001单位cm②(外径*外径-内径*内径-孔径*孔径*孔数)*厚度*7.93*0.0001单位cm③ 外径*外径*1234*厚度-内径*内径*1234*厚度*0.00001好,我来跟大家分析一下这几个计算公式存在的问题,其实这几个公式也不是乱写出来的,也是有一定的根据的我现在来一一分析:第①个公式只要是钢材行业中人一看就知道,这个算法肯定有问题,问题在0.616上,10毫米的每米重0.616千克,而(外径*外径-内径*内径-孔径*孔径*孔数)*厚度=法兰的实际体积。
后面的0.00001CM是将计算结果转化为g.这样的计算方法我暂时不管他结果怎么样,首先理论上就有错误,请问体积*0.616=重量?第②个公式有点意思,看上去理论上好象没有什么问题(外径*外径-内径*内径-孔径*孔径*孔数)*厚度=法兰的实际体积,7.93是不锈钢每立方米的密度,体积*密度=重量,后面的0.00001CM是将计算结果转化为斤,全中。
发明这个公式是个高手,不过我计算了下,我的客户按这个公司计算法兰的重量我早发了,还等在这里这里辛苦的写博客,我们还不谈加工费等问题,体积就是立方单位,密度也是立方单位,再转换为斤显然不对,这个体积应该*钢材的比重才对,一看就不成立嘛!第③个公式有点靠谱了,[外径*外径*厚度*1234(比重)*0.00001=法兰整个圆盘的重量]—[内径*内径*1234*厚度*0.00001=法兰内孔的重量]=法兰盘环面整体的重量,很准,计算出的单位是斤*2转化为KG,这个基本就是法兰的成品重量,但比实际的法兰重量要重一点,因为没有减掉螺栓孔的部分的重量,尽管这样,但这根本就计算不出来法兰的价格,只是理论的东西,和实际成本有一定的差距。
在购买或者评估材料重量的时候,经常用到的一些公式;若是过磅称重则按实际称重,若计算可以按下述公式估计重量 (以下公式已经过简化计算步骤,保证正确无误。
注意必须将计算单位全部化成毫米,这样得出的结果才是公斤。
1米=1m=1000毫米=1000mm)1、实心棒料:重量=直径×直径×系数6.165÷100万×长度,此公式也适用于计算圆形孔内径所占有的重量及其它圆柱形实心体钢制材料的重量。
假设棒料直径为150mm,长度为3000mm(即3米),则其重量为:150×150×6.165÷1000000×3 =416.475 公斤,2、无缝管:重量=(管子外径-壁厚) ×壁厚×管子长度×系数6.165÷100万;假设管子外径为168mm,壁厚为8mm,长度为6米(即6000mm),则其重量为:(168-8)*8*4 *6000*6.165/100 0000 =189.388公斤或者可以根据外径和壁厚,先计算出内径:本题中管子内径为168-8*2=152mm 重量=(管子外径×管子外径-管子内径×管子内径)×管子长度×系数6.165÷100万=(168*168-152*152)*6000*6.165 /100 0000 =189.388 公斤3、环状物体(法兰和圆筒形物体): (管子外径-壁厚) ×壁厚×管子长度×4倍×系数6.165÷100万=重量4、法兰片:重量=(法兰外径×法兰外径-法兰内径×法兰内径)×法兰厚度×4倍×系数6.165÷100万假设法兰外径为300mm,内径为200mm,厚度为25mm,则其重量为:(300*300-200*200)*25*6.165/100 0000=7.7公斤;若将法兰上的法兰孔重量减去,假设法兰孔直径为22mm,数量20个,则法兰孔应减去的重量为:20个法兰孔应减的重量=法兰孔直径×法兰孔直径×法兰厚度×系数6.165/100 0000×个数=22*22*25*6.165/100 0000*20个=1.49公斤,故该法兰净重约:7.7-1.49=6.2公斤。
利用EXCEL表格怎样才能用公式计算出法兰的重量(外径*外径-内径*内径-孔径*孔径*孔数)*厚度*0.616*0.0001EXCEL例:外径A1/内径B1/孔径C1/孔数D1/厚度E1在F1求重量=(A1*A1-B1*B1-C1*C1*D1)*E1*0.616*0.0001xx重量的计算公式3.14**(外径*外径-内径*内径-螺栓孔径*螺栓孔径*螺栓孔数)*厚度*密度各种类型法兰重量自动计算器1:全平面(FF)板式平焊xx:重量=体积*密度备注:304材质密度:7.93g/cm^3 316材质密度:7.98g/cm^3碳钢材质密度:7.85g/cm^3以304材质(密度7.93g/cm^3)为例:法兰体积=外环体积-内环体积-螺栓孔数*螺栓体积=[π*(外径/2)*(外径/2)-π*(内径/2)*(内径/2)-π*螺栓孔数*(螺栓孔径/2)*(螺栓孔径/2)]*厚度=π/4*(外径*外径-内径*内径-螺栓孔数*螺栓孔径*螺栓孔径)*厚度(外径,内径,螺栓孔径,厚度单位:mm)密度=7.93 (单位单位:Kg/cm^3)法兰重量=(外径*外径-内径*内径-螺栓孔数*螺栓孔径*螺栓孔径)*厚度*π外径,内径,螺栓孔径,厚度单位:mm)=(外径*外径-内径*内径-螺栓孔数*螺栓孔径*螺栓孔径)*厚度重量单位:Kg) (外径,内径,螺栓孔径,厚度单位:mm)2:全平面(FF)xx盖:=(外径*外径-螺栓孔数*螺栓孔径*螺栓孔径)*厚度重量单位:Kg) (外径,螺栓xx,厚度单位:mm)3:突面(RF)板式平焊法兰以突台为界分上下2部分计算:公式1=[(外径*外径-内径*内径-孔数*孔径*孔径)*法兰厚+(突台外径*突台外径-内径*内径)*突台厚度注:公式中法兰厚不包含突台厚度)公式2=[(外径*外径-内径*内径-孔数*孔径*孔径)*法兰厚-(外径*外径-突台外径*突台外径-孔数*孔径*孔径)*突台厚度注:公式中xx厚包含突台厚度)举例:外165内59厚20孔4*18,PL-FF法兰,材质304重量圆台体积公式π*(R*R+R*r+r*r)*h。
W 0d H B W W 00.00D d B h 重量W 00外径O 片厚C 密封面R 内径B1高度Y1颈径A 根径X 螺栓孔L 螺栓数n 密封面f W 22922.3157.2102.374.6114.3134.919.18 1.67.2538139.5269.7203.2109.7219.2260.425.412 1.631.2444546.2323.9253.1115.7273.1320.528.416 1.645.8916525.491.948.573.260.584.119.18 6.35 4.6112415.950.826.560.433.553.819.14 1.6 1.6925431.89102.385.9114.3146.122.48 1.612.1外径O片厚C 密封面R 内径B1高度Y1颈径A 根径X 螺栓孔L 螺栓数n 密封面f W 2705115278.663.5110.2142.125.487.5421.120圆环重量计算注:1 400#以上法兰高度应+6.4mm ;2 304系数6.23;316系数6.25。
圆台重量计算所有尺寸均以mm 为单位,重量以kg 为单位。
WN法兰重量计算(按中间面积算)WN法兰重量计算(按圆台公式算)00外径D 内径B 高度T 密封面R 密封面f 螺栓数n 螺栓孔d W 1468931.8 2.6514631.8 4.226.87外径D 内径B 高度T 密封面R 密封面f 螺栓数n 螺栓孔d W外径D内径B 片厚T 颈径A 高度H 密封面R 密封面f 螺栓孔L 螺栓数n W 927.1717.669.8774.794.8800.1 1.635.128149.3118541530.4131.81657.4189.84852原重W0原B2原B1插入深度D 高度Y2小b2小b1W外径D颈径E 密封面G 内径B 片厚t 高度L 螺栓数n 螺栓孔d W 8930.235.112.79.6230415.7 1.449938.142.919.111.1230415.7 2.0710849.250.825.412.6230415.7 3.1916584.191.950.822.4300819.110.81外径D 孔径d 厚度T 柄长L 柄宽Q 柄厚t W8字盲板法兰重量计算PL法兰(高度含密封面)重量计算PL法兰(高度不含密封面)重量计算SO法兰重量计算变径承插焊法兰重量计算LWN法兰重量计算外径D 孔径d厚度T中心圆C螺孔径L螺孔数n W外径O片厚C 密封面R内径B1内径B2高度Y2深度D颈径X螺栓孔L螺栓数n密封面f 眼镜法兰重量计算SW/SO法兰重量计算d H B W1R r mm20.000.00.000.00.000.00.000.0L H W W1L W mm20.000.00.000.00.000.0 2200104.177.54W 0 0 0 0 058.450.8663.5。
利用EXCEL表格怎样才能用公式计算出法兰的重量(外径*外径-内径*内径-孔径*孔径*孔数)*厚度*0.616*0.0001EXCEL例:外径A1/内径B1/孔径C1/孔数D1/厚度E1在F1求重量=(A1*A1-B1*B1-C1*C1*D1)*E1*0.616*0.0001xx重量的计算公式3.14**(外径*外径-内径*内径-螺栓孔径*螺栓孔径*螺栓孔数)*厚度*密度各种类型法兰重量自动计算器1:全平面(FF)板式平焊xx:重量=体积*密度备注:304材质密度:7.93g/cm^3 316材质密度:7.98g/cm^3碳钢材质密度:7.85g/cm^3以304材质(密度7.93g/cm^3)为例:法兰体积=外环体积-内环体积-螺栓孔数*螺栓体积=[π*(外径/2)*(外径/2)-π*(内径/2)*(内径/2)-π*螺栓孔数*(螺栓孔径/2)*(螺栓孔径/2)]*厚度=π/4*(外径*外径-内径*内径-螺栓孔数*螺栓孔径*螺栓孔径)*厚度(外径,内径,螺栓孔径,厚度单位:mm)密度=7.93 (单位单位:Kg/cm^3)法兰重量=(外径*外径-内径*内径-螺栓孔数*螺栓孔径*螺栓孔径)*厚度*π外径,内径,螺栓孔径,厚度单位:mm)=(外径*外径-内径*内径-螺栓孔数*螺栓孔径*螺栓孔径)*厚度重量单位:Kg) (外径,内径,螺栓孔径,厚度单位:mm)2:全平面(FF)xx盖:=(外径*外径-螺栓孔数*螺栓孔径*螺栓孔径)*厚度重量单位:Kg) (外径,螺栓xx,厚度单位:mm)3:突面(RF)板式平焊法兰以突台为界分上下2部分计算:公式1=[(外径*外径-内径*内径-孔数*孔径*孔径)*法兰厚+(突台外径*突台外径-内径*内径)*突台厚度注:公式中法兰厚不包含突台厚度)公式2=[(外径*外径-内径*内径-孔数*孔径*孔径)*法兰厚-(外径*外径-突台外径*突台外径-孔数*孔径*孔径)*突台厚度注:公式中xx厚包含突台厚度)举例:外165内59厚20孔4*18,PL-FF法兰,材质304重量圆台体积公式π*(R*R+R*r+r*r)*h。

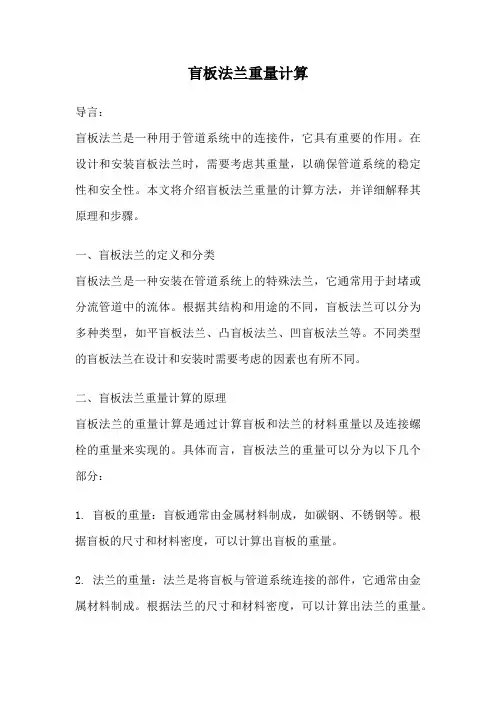

盲板法兰重量计算导言:盲板法兰是一种用于管道系统中的连接件,它具有重要的作用。
在设计和安装盲板法兰时,需要考虑其重量,以确保管道系统的稳定性和安全性。
本文将介绍盲板法兰重量的计算方法,并详细解释其原理和步骤。
一、盲板法兰的定义和分类盲板法兰是一种安装在管道系统上的特殊法兰,它通常用于封堵或分流管道中的流体。
根据其结构和用途的不同,盲板法兰可以分为多种类型,如平盲板法兰、凸盲板法兰、凹盲板法兰等。
不同类型的盲板法兰在设计和安装时需要考虑的因素也有所不同。
二、盲板法兰重量计算的原理盲板法兰的重量计算是通过计算盲板和法兰的材料重量以及连接螺栓的重量来实现的。
具体而言,盲板法兰的重量可以分为以下几个部分:1. 盲板的重量:盲板通常由金属材料制成,如碳钢、不锈钢等。
根据盲板的尺寸和材料密度,可以计算出盲板的重量。
2. 法兰的重量:法兰是将盲板与管道系统连接的部件,它通常由金属材料制成。
根据法兰的尺寸和材料密度,可以计算出法兰的重量。
3. 连接螺栓的重量:连接螺栓用于固定盲板和法兰,它也是盲板法兰重量的一部分。
连接螺栓的数量和材料决定了其重量。
三、盲板法兰重量计算的步骤为了计算盲板法兰的重量,可以按照以下步骤进行:1. 确定盲板尺寸:首先需要确定盲板的尺寸,包括直径、厚度等。
这些尺寸将直接影响盲板的重量。
2. 确定法兰尺寸:根据盲板的尺寸和连接要求,确定法兰的尺寸。
法兰的尺寸也会影响盲板法兰的重量。
3. 确定盲板和法兰的材料:根据工程要求和介质特性,确定盲板和法兰的材料。
不同材料的密度不同,将直接影响盲板法兰的重量。
4. 计算盲板的重量:根据盲板的尺寸和材料密度,计算盲板的重量。
通常可以使用盲板的截面积乘以材料密度来计算。
5. 计算法兰的重量:根据法兰的尺寸和材料密度,计算法兰的重量。
法兰的重量可以通过法兰的截面积乘以材料密度来计算。
6. 计算连接螺栓的重量:根据连接螺栓的数量和材料,计算连接螺栓的重量。
连接螺栓的重量可以通过螺栓的数量乘以单位螺栓的重量来计算。

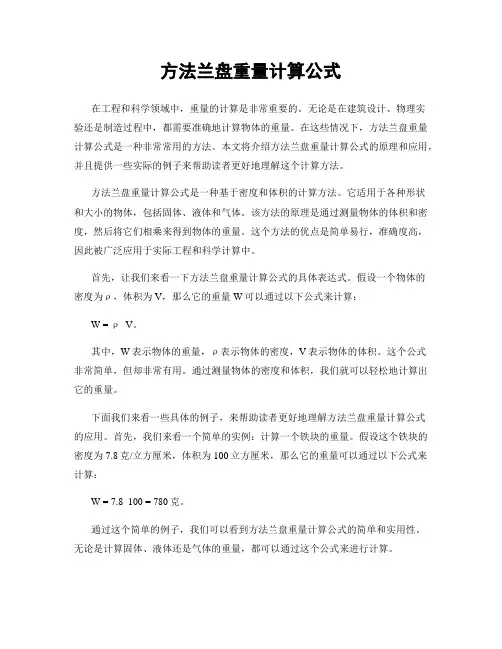

方法兰盘重量计算公式在工程和科学领域中,重量的计算是非常重要的。
无论是在建筑设计、物理实验还是制造过程中,都需要准确地计算物体的重量。
在这些情况下,方法兰盘重量计算公式是一种非常常用的方法。
本文将介绍方法兰盘重量计算公式的原理和应用,并且提供一些实际的例子来帮助读者更好地理解这个计算方法。
方法兰盘重量计算公式是一种基于密度和体积的计算方法。
它适用于各种形状和大小的物体,包括固体、液体和气体。
该方法的原理是通过测量物体的体积和密度,然后将它们相乘来得到物体的重量。
这个方法的优点是简单易行,准确度高,因此被广泛应用于实际工程和科学计算中。
首先,让我们来看一下方法兰盘重量计算公式的具体表达式。
假设一个物体的密度为ρ,体积为V,那么它的重量W可以通过以下公式来计算:W = ρ V。
其中,W表示物体的重量,ρ表示物体的密度,V表示物体的体积。
这个公式非常简单,但却非常有用。
通过测量物体的密度和体积,我们就可以轻松地计算出它的重量。
下面我们来看一些具体的例子,来帮助读者更好地理解方法兰盘重量计算公式的应用。
首先,我们来看一个简单的实例:计算一个铁块的重量。
假设这个铁块的密度为7.8克/立方厘米,体积为100立方厘米,那么它的重量可以通过以下公式来计算:W = 7.8 100 = 780克。
通过这个简单的例子,我们可以看到方法兰盘重量计算公式的简单和实用性。
无论是计算固体、液体还是气体的重量,都可以通过这个公式来进行计算。
除了简单的实例之外,方法兰盘重量计算公式还可以应用于更复杂的情况。
例如,在建筑设计中,需要计算混凝土结构的重量。
通过测量混凝土的密度和体积,就可以轻松地计算出它的重量。
在物理实验中,需要计算实验器材的重量,也可以通过这个公式来进行计算。
在制造过程中,需要计算原材料和成品的重量,同样可以使用这个公式来进行计算。
总的来说,方法兰盘重量计算公式是一种非常简单而实用的计算方法。
它基于密度和体积的关系,可以适用于各种形状和大小的物体,包括固体、液体和气体。
各种类型xx重量计算方法与公式1:板式平焊xx全平面(FF):备注:重量=体积*密度304材质密度:7.93g/cm^3316材质密度:7.98g/cm^3碳钢材质密度:7.85g/cm^3以304材质(密度7.93g/cm^3)为例:法兰体积=外环体积-内环体积-螺栓孔数*螺栓体积=[π*(外径/2)*(外径/2)-π*(内径/2)*(内径/2)-π*螺栓孔数*(螺栓孔径/2)*(螺栓孔径/2)]*厚度=π/4*(外径*外径-内径*内径-螺栓孔数*螺栓孔径*螺栓孔径)*厚度(外径,内径,螺栓xx,厚度单位:mm)密度=7.93 (单位单位:Kg/mm^3)法兰重量=(外径*外径-内径*内径-螺栓孔数*螺栓孔径*螺栓孔径)*厚度*π/4*7.93/1000(Kg/mm^3)(外径,内径,螺栓孔径,厚度单位:mm)=(外径*外径-内径*内径-螺栓孔数*螺栓孔径*螺栓孔径)*厚度重量单位:Kg)(外径,内径,螺栓孔径,厚度单位:mm)2:全平面(FF)xx盖:=(外径*外径-螺栓孔数*螺栓孔径*螺栓孔径)*厚度重量单位:Kg)(外径,螺栓xx,厚度单位:mm)3:突面(RF)板式平焊法兰以突台为界分上下2部分计算:公式1=[(外径*外径-内径*内径-孔数*孔径*孔径)*法兰厚+(突台外径*突台外径-内径*内径)*突台厚度(注:公式中xx厚不包含突台厚度)公式2=[(外径*外径-内径*内径-孔数*孔径*孔径)*法兰厚-(外径*外径-突台外径*突台外径-孔数*孔径*孔径)*突台厚度(注:公式中xx厚包含突台厚度)举例:外165内59厚20孔4*18,PL-FF法兰,材质304重量4:圆台体积公式π*(R*R+R*r+r*r)*h(带颈法兰,对焊法兰计算公式)不锈钢xx http:平焊xx http:对焊xx http:xx盖http:摘自http:电话:xx杉工阀门有限公司。
W 0d H B W W 00.00D d B h 重量W 00外径O 片厚C 密封面R 内径B1高度Y1颈径A 根径X 螺栓孔L 螺栓数n 密封面f W 22922.3157.2102.374.6114.3134.919.18 1.67.2538139.5269.7203.2109.7219.2260.425.412 1.631.2444546.2323.9253.1115.7273.1320.528.416 1.645.8916525.491.948.573.260.584.119.18 6.35 4.6112415.950.826.560.433.553.819.14 1.6 1.6925431.89102.385.9114.3146.122.48 1.612.1外径O片厚C 密封面R 内径B1高度Y1颈径A 根径X 螺栓孔L 螺栓数n 密封面f W 2705115278.663.5110.2142.125.487.5421.120圆环重量计算注:1 400#以上法兰高度应+6.4mm ;2 304系数6.23;316系数6.25。
圆台重量计算所有尺寸均以mm 为单位,重量以kg 为单位。
WN法兰重量计算(按中间面积算)WN法兰重量计算(按圆台公式算)00外径D 内径B 高度T 密封面R 密封面f 螺栓数n 螺栓孔d W 1468931.8 2.6514631.8 4.226.87外径D 内径B 高度T 密封面R 密封面f 螺栓数n 螺栓孔d W外径D内径B 片厚T 颈径A 高度H 密封面R 密封面f 螺栓孔L 螺栓数n W 927.1717.669.8774.794.8800.1 1.635.128149.3118541530.4131.81657.4189.84852原重W0原B2原B1插入深度D 高度Y2小b2小b1W外径D颈径E 密封面G 内径B 片厚t 高度L 螺栓数n 螺栓孔d W 8930.235.112.79.6230415.7 1.449938.142.919.111.1230415.7 2.0710849.250.825.412.6230415.7 3.1916584.191.950.822.4300819.110.81外径D 孔径d 厚度T 柄长L 柄宽Q 柄厚t W8字盲板法兰重量计算PL法兰(高度含密封面)重量计算PL法兰(高度不含密封面)重量计算SO法兰重量计算变径承插焊法兰重量计算LWN法兰重量计算外径D 孔径d厚度T中心圆C螺孔径L螺孔数n W外径O片厚C 密封面R内径B1内径B2高度Y2深度D颈径X螺栓孔L螺栓数n密封面f 眼镜法兰重量计算SW/SO法兰重量计算d H B W1R r mm20.000.00.000.00.000.00.000.0L H W W1L W mm20.000.00.000.00.000.0 2200104.177.54W 0 0 0 0 058.450.8663.5。
管道D0法兰宽度D1D2板厚材质密度mm
mm mm mm mm -g/cm³1850501900195010碳钢7.85管道W0
法兰宽度W1W2板厚材质密度mm
mm mm mm mm -g/cm³1870
601930199010碳钢7.85
管道H0
法兰宽度H1H2mm
mm mm mm 12146012741334管道D0
法兰宽度D1D2材料单重mm
mm mm mm kg/m 32030350380 1.37管道W0
法兰宽度W1W2材料单重mm
mm mm mm kg/m 206
30236266 1.37
管道H0
法兰宽度H1H2mm
mm mm mm 29630326356作 者:
书歌
本计算表已
在百度文库
“书之友”
店铺上发布扫码进店看
看吧↓↓↓圆形平板法兰
矩形平板法兰
圆形角钢法兰
矩形角钢法兰
材料等边角钢L30*3材料等边角钢L30*3
↓↓↓单元格样式↓↓↓法兰单重法兰数量法兰总重
/数值输入/
kg/片片kg
23.425117.08/数值计算/
法兰单重法兰数量法兰总重
kg/片片kg
30.187211.27
法兰单重法兰数量法兰总重
kg/片片kg
1.5157.53
法兰单重法兰数量法兰总重
kg/片片kg
1.543 4.62。
法兰重量计算公式
法兰重量的计算公式取决于使用的材料、法兰类型和尺寸。
这里将介绍一些常见的法兰重量计算公式,以便更好地理解。
1.锻钢法兰重量计算公式:
所有锻钢法兰的重量计算公式都可以通过以下公式表示:
重量(Kg)=(π/4)×(外径²-内径²)×厚度×材料密度
其中,π是圆周率,外径和内径是法兰的实际直径和孔径,厚度是法兰盘的实际厚度,材料密度是锻钢的密度,一般为7.85 g/cm³。
2.焊接法兰重量计算公式:
对于焊接法兰,重量计算公式稍有不同。
以下公式可以用于计算型号为WN(焊颈)的法兰重量:
重量(Kg)=π×外径²×厚度×材料密度
其中,π是圆周率,外径是法兰的实际直径,厚度是法兰盘的实际厚度,材料密度是法兰使用材料的密度。
3.爆炸法兰重量计算公式:
爆炸法兰采用类似焊接法兰的重量计算公式,但在计算时需要考虑整体结构的重量。
重量(Kg)=(π/4)×(外径²-内径²)×厚度×材料密度+额外的结构重量
其中,π是圆周率,外径和内径是法兰的实际直径和孔径,厚度是法兰盘的实际厚度,材料密度是法兰使用材料的密度。
额外结构重量是由法兰的其他部分(如颈部、螺栓等)决定的。
以上是一些常见的法兰重量计算公式。
请注意,在实际应用中,可能需要考虑其他因素,如法兰的涂层重量、螺栓的重量等。
因此,在实际计算中,需要根据具体情况进行适当的调整和修正。
利用EXCEL表格怎样才能用公式计算出法兰的重量
(外径*外径-内径*内径-孔径*孔径*孔数)*厚度*0.616*0.0001
EXCEL例:
外径A1/内径B1/孔径C1/孔数D1/厚度E1
在F1求重量=(A1*A1-B1*B1-C1*C1*D1)*E1*0.616*0.0001
法兰重量的计算公式
3.14*1/4*(外径*外径-内径*内径-螺栓孔径*螺栓孔径*螺栓孔数)*厚度*密度各种类型法兰重量自动计算器
1:全平面(FF)板式平焊法兰:重量=体积*密度
备注: 304材质密度:7.93g/cm^3 316材质密度:7.98g/cm^3 碳钢材质密
度:7.85g/cm^3以304材质(密度7.93g/cm^3)为例:法兰体积=外环体积-内环体积-螺栓孔数*螺栓体积=[π*(外径/2)*(外径/2)-π*(内径/2)*(内径/2)-π*螺栓孔数*(螺栓孔径/2)*(螺栓孔径/2)]*厚度=π/4*(外径*外径-内径*内径-螺栓孔数*螺栓孔径*螺栓孔径)*厚度 (外径,内径,螺栓孔径,厚度单位:mm)
密度=7.93 (单位:g/cm^3) =7.93/1000 (单位:g/cm^3) =7.93/1000000 (单位:Kg/cm^3)法兰重量=(外径*外径-内径*内径-螺栓孔数*螺栓孔径*螺栓孔径)*厚度*π/4*7.93 /1000000(Kg/cm^3) (外径,内径,螺栓孔径,厚度单位:mm) =(外径*外径-内径*内径-螺栓孔数*螺栓孔径*螺栓孔径)*厚度
*6.228/1000000 (重量单位:Kg) (外径,内径,螺栓孔径,厚度单位:mm)2:全平面(FF)法兰盖: =(外径*外径-螺栓孔数*螺栓孔径*螺栓孔径)*厚度
*6.228/1000000 (重量单位:Kg) (外径,螺栓孔径,厚度单位:mm)3:突面(RF)板式平焊法兰以突台为界分上下2部分计算: 公式1=[(外径*外径-内径*内径-孔数*孔径*孔径)*法兰厚+(突台外径*突台外径-内径*内径)*突台厚
度]*6.228/1000000 (注:公式中法兰厚不包含突台厚度) 公式2=[(外径*外径-内径*内径-孔数*孔径*孔径)*法兰厚-(外径*外径-突台外径*突台外径-孔
数*孔径*孔径)*突台厚度]*6.228/1000000 (注:公式中法兰厚包含突台厚度) 举例:
外165内59厚20孔4*18,PL-FF法兰,材质304重量
=(165*165-59*59-4*18*18)*20*6.228/1000000=2.80Kg4:圆台体积公式
=1/3*π *(R*R+R*r+r*r)*h。
