电伴热设计导则1

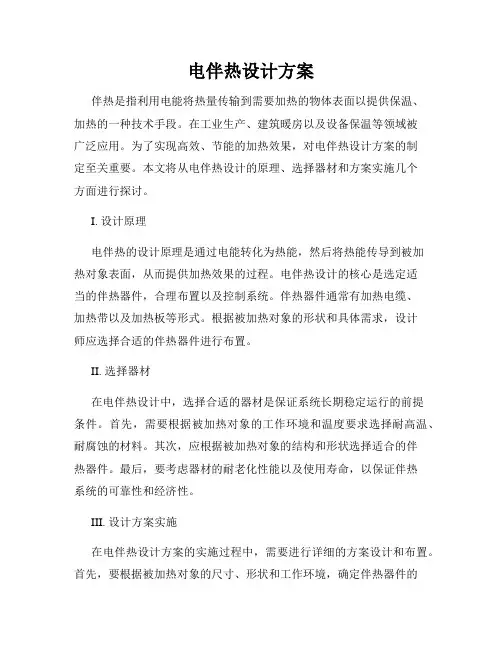

电伴热设计方案伴热是指利用电能将热量传输到需要加热的物体表面以提供保温、加热的一种技术手段。

在工业生产、建筑暖房以及设备保温等领域被广泛应用。

为了实现高效、节能的加热效果，对电伴热设计方案的制定至关重要。

本文将从电伴热设计的原理、选择器材和方案实施几个方面进行探讨。

I. 设计原理电伴热的设计原理是通过电能转化为热能，然后将热能传导到被加热对象表面，从而提供加热效果的过程。

电伴热设计的核心是选定适当的伴热器件，合理布置以及控制系统。

伴热器件通常有加热电缆、加热带以及加热板等形式。

根据被加热对象的形状和具体需求，设计师应选择合适的伴热器件进行布置。

II. 选择器材在电伴热设计中，选择合适的器材是保证系统长期稳定运行的前提条件。

首先，需要根据被加热对象的工作环境和温度要求选择耐高温、耐腐蚀的材料。

其次，应根据被加热对象的结构和形状选择适合的伴热器件。

最后，要考虑器材的耐老化性能以及使用寿命，以保证伴热系统的可靠性和经济性。

III. 设计方案实施在电伴热设计方案的实施过程中，需要进行详细的方案设计和布置。

首先，要根据被加热对象的尺寸、形状和工作环境，确定伴热器件的型号和数量。

其次，根据实际需求绘制电伴热系统的布置图，并确定伴热器件的安装位置。

最后，要设计合理的控制系统，实现对加热功率和温度的调节，以满足被加热对象的实际需求。

IV. 系统调试和运行维护电伴热设计方案实施完成后，还需要进行系统的调试和运行维护工作。

首先，要对伴热系统进行全面检查，确保连接正常、绝缘良好。

其次，要进行功率和温度的测试，根据实际需求进行调节。

最后，要定期对系统进行检查和维护，确保系统的安全性和可靠性。

总结：电伴热设计方案的制定是保证电伴热系统高效、节能运行的基础。

通过合理选择伴热器件、选择适合的材料、制定详细的设计方案以及进行系统调试和运行维护，可以实现电伴热系统的良好加热效果。

电伴热技术的应用将为工业生产、建筑暖房等领域带来更高效、更可靠的加热解决方案。

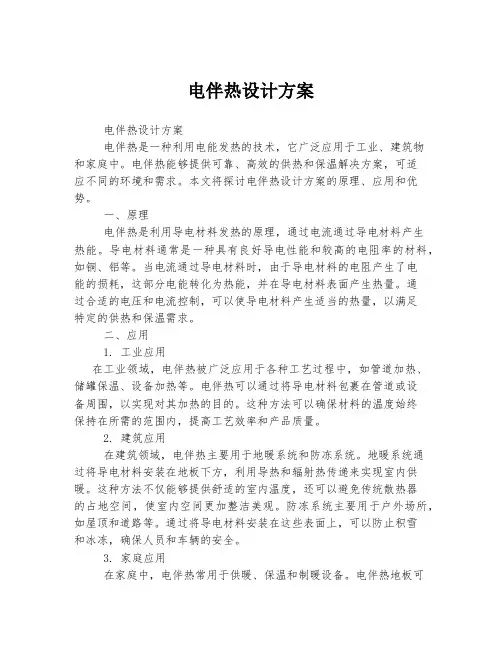

电伴热设计方案电伴热设计方案电伴热是一种利用电能发热的技术，它广泛应用于工业、建筑物和家庭中。

电伴热能够提供可靠、高效的供热和保温解决方案，可适应不同的环境和需求。

本文将探讨电伴热设计方案的原理、应用和优势。

一、原理电伴热是利用导电材料发热的原理，通过电流通过导电材料产生热能。

导电材料通常是一种具有良好导电性能和较高的电阻率的材料，如铜、铝等。

当电流通过导电材料时，由于导电材料的电阻产生了电能的损耗，这部分电能转化为热能，并在导电材料表面产生热量。

通过合适的电压和电流控制，可以使导电材料产生适当的热量，以满足特定的供热和保温需求。

二、应用1. 工业应用在工业领域，电伴热被广泛应用于各种工艺过程中，如管道加热、储罐保温、设备加热等。

电伴热可以通过将导电材料包裹在管道或设备周围，以实现对其加热的目的。

这种方法可以确保材料的温度始终保持在所需的范围内，提高工艺效率和产品质量。

2. 建筑应用在建筑领域，电伴热主要用于地暖系统和防冻系统。

地暖系统通过将导电材料安装在地板下方，利用导热和辐射热传递来实现室内供暖。

这种方法不仅能够提供舒适的室内温度，还可以避免传统散热器的占地空间，使室内空间更加整洁美观。

防冻系统主要用于户外场所，如屋顶和道路等。

通过将导电材料安装在这些表面上，可以防止积雪和冰冻，确保人员和车辆的安全。

3. 家庭应用在家庭中，电伴热常用于供暖、保温和制暖设备。

电伴热地板可以提供舒适的室内环境，使家庭成员在冬季也能享受到温暖的生活。

此外，电伴热还可用于热水器、热水樽等设备，保持水温恒定，为家庭生活提供方便。

三、优势1. 高效能电伴热具有快速反应的特点，电能转化为热能的效率非常高。

加热速度快，可以迅速达到所需的温度，节约时间和能源。

2. 灵活性电伴热的设计和安装相对简单，可以适应不同的建筑和设备要求。

导电材料可以根据需要裁剪和布置，以满足不同的形状和尺寸要求。

3. 安全性电伴热使用低电压、低电流，不存在明火和燃烧气体，具有较高的安全性。

电伴热设计说明嘿，朋友们！今天咱来聊聊电伴热设计说明。

你想想看啊，电伴热就像是给管道啊、设备啊这些“宝贝”穿上了一件保暖的小棉袄。

它能在寒冷的冬天里，让这些家伙不至于被冻坏咯。

那电伴热设计该咋搞呢？首先呢，咱得了解清楚要伴热的对象是啥，就像给人买衣服得知道尺码一样。

不同的设备、管道，那需要的伴热可不一样哩！然后呢，要考虑环境因素，是在户外风吹日晒呢，还是在室内舒舒服服的。

这环境不一样，电伴热的要求也不同呀！咱就说，要是在户外那种冷得让人直哆嗦的地方，电伴热就得厉害点，不然怎么抵挡住那寒风的侵袭呢？这就好比冬天你出门，穿少了肯定不行，得裹得严严实实的才暖和。

还有啊，伴热的温度也得好好把控。

太高了不行，那不把东西给烤坏啦？太低了也不行，起不到伴热的效果呀！这就跟做饭似的，火候得恰到好处，不然做出来的饭不是糊了就是没熟，那能好吃吗？电伴热的材料也很重要哦！得选质量好的，耐用的，就像你买鞋子，肯定得挑结实耐穿的呀，总不能穿两天就坏了吧？要是电伴热材料不靠谱，用不了多久出问题了，那多麻烦呀！再说说安装吧，这可得找专业的人来干，可别自己瞎捣鼓。

就跟你组装家具似的，你要是不懂，硬来，最后可能装得歪七扭八的，还不安全。

电伴热安装也是这个道理，得按规矩来，不能马虎。

你说要是电伴热没设计好，会咋样？那设备、管道可能就会出问题呀，说不定哪天就罢工啦！这可不行，咱得保证它们能正常工作呀，不然损失可就大了去了。

所以啊，电伴热设计可不能小瞧，得认真对待。

咱得像照顾宝贝一样照顾好这些设备和管道，让它们在电伴热的温暖呵护下，好好工作。

你说是不是这个理儿？总之呢，电伴热设计是个细致活儿，每个环节都得考虑周全。

从要伴热的对象，到环境，到温度，再到材料和安装，都得精心策划。

只有这样，才能让电伴热发挥出最大的作用，为我们的生产和生活保驾护航！可别不当回事儿哟！原创不易，请尊重原创，谢谢!。

引言电伴热是一种广泛应用于工业领域的加热技术。

它利用电能将热能转移到需要加热的物体表面，从而提供稳定的温度控制。

本文将介绍电伴热设计方案的基本原理、适用范围和设计要点。

1. 基本原理电伴热的基本原理是利用电阻材料在通电的情况下产生热量。

当电流通过电阻材料时，电阻材料会发热，将热量传递给周围环境或物体。

通过合理布置电阻材料，可以实现对物体表面的均匀加热。

2. 适用范围电伴热广泛应用于以下领域：•工业加热：在工业生产中，电伴热可用于加热管道、容器、储罐等设备，以保持工艺温度或防止冻结。

•仪器设备：电伴热可用于仪器设备的加热，例如实验室的试剂瓶、恒温槽等。

•电气设备：电伴热可用于电气设备的加热，例如控制柜、电缆、阀门等，以确保设备在低温环境下的正常运行。

•建筑保温：电伴热可用于建筑物的保温，例如地暖、防冻等。

3. 设计要点在进行电伴热设计时，需要注意以下几个要点：3.1 选择合适的电阻材料根据实际需求选择合适的电阻材料非常重要。

常见的电阻材料包括铜镍合金、铁铝合金等。

不同的材料具有不同的电阻-温度特性，因此需要根据需要选择合适的材料。

3.2 计算功率和导线尺寸在确定电阻材料后，需要根据需要的加热功率来计算所需的电流和电阻。

根据电流和电阻的关系，可以选择合适的导线尺寸。

3.3 设计布局和安装方式在设计电伴热布局时，需要考虑加热面积、接触面积和加热均匀性。

合理的布局可以最大程度地提高加热效果。

安装方式也需要根据实际情况进行选择，常见的安装方式包括粘贴、绕包和穿线等。

3.4 控制系统设计电伴热的控制系统设计非常重要。

根据实际需要选择合适的控制方式，例如温度控制器、定时开关等。

控制系统的设计可以使电伴热工作更加稳定和可靠。

结论电伴热设计方案是实现对物体表面加热的重要工艺。

合理的电伴热设计可以提高工艺效率、降低能耗并确保设备正常运行。

通过选择合适的电阻材料、计算功率和导线尺寸、设计合理的布局和安装方式以及优化控制系统设计，可以实现高效、稳定和可靠的电伴热加热效果。

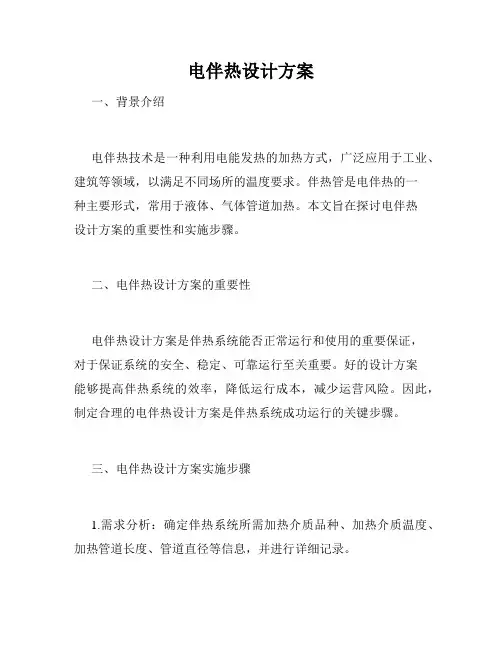

电伴热设计方案一、背景介绍电伴热技术是一种利用电能发热的加热方式，广泛应用于工业、建筑等领域，以满足不同场所的温度要求。

伴热管是电伴热的一种主要形式，常用于液体、气体管道加热。

本文旨在探讨电伴热设计方案的重要性和实施步骤。

二、电伴热设计方案的重要性电伴热设计方案是伴热系统能否正常运行和使用的重要保证，对于保证系统的安全、稳定、可靠运行至关重要。

好的设计方案能够提高伴热系统的效率，降低运行成本，减少运营风险。

因此，制定合理的电伴热设计方案是伴热系统成功运行的关键步骤。

三、电伴热设计方案实施步骤1.需求分析：确定伴热系统所需加热介质品种、加热介质温度、加热管道长度、管道直径等信息，并进行详细记录。

2.网络设计：根据需求分析的信息，结合管道的长度和直径，确定最佳布管方式和管道网络，制定网络设计图。

3.选型评估：根据设计图和系统需求，选择适合的伴热设备，进行选型评估，并选择具有规范和认证的品牌或供应商。

4.安装调试：进行伴热设备的安装和调试，确保系统的正常运行，并进行必要的保养和维护。

5.系统测试：进行系统的严格测试，实时监测伴热设备的运行状态和各个参数，检查管道是否存在泄漏或温度不稳定现象。

6.完善文档：对系统的安装、调试和测试过程进行记录，并建立系统档案，包括管道设计图、产品选型、安装维修记录等。

四、结语电伴热设计方案是保证伴热系统正常运行的基础。

通过需求分析、网络设计、选型评估、安装调试、系统测试和完善文档等不同步骤的实施，可以明确伴热系统的具体要求，选择合适的伴热设备，并保证系统的安全、稳定、可靠运行。

因此，正确制定优秀的电伴热设计方案对于现代工业和建筑领域发展至关重要。

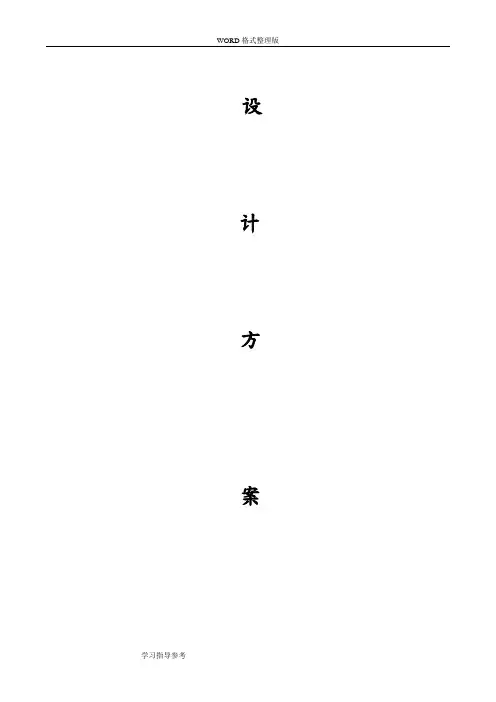

设计方案1、采用标准2、设备主要技术要求3、设计依据4、设计选型5、管道电伴热保温设计6、主要部件技术要求7、电伴热保温材料8、安装工艺9、电伴热原理及产品阻燃性能10、质量保证11、工程材料表12、售后服务承诺1.采用标准电伴热管道防冻技术是一种国外应用多年，在我国逐渐普及的成熟的水管道保温防冻施工工艺。

其原理：管道伴热是将自控温发热电缆贴附在管道外侧通电发热，将热量传导给管道内液体，配合管道外保温层，补偿并保持管道内液体温度到达设计温度水平。

自控温发热电缆的芯带原料是具有正温度系数效应的PTC高分子导电聚合物，其特性是能根据环境温度自我调节发热功率（即温度越高功率越低），能够主动适应伴热主体的温度变化，保持伴热主体稳定地维持在设计温度，并且不会发生过热、烧毁等安全事故。

2.设备主要技术要求海拔高度：≤1000米。

应用环境温度： -45℃～ +105℃要求管道流体维持温度为 4℃≤T ≤10℃，启动温度5℃，停止温度10℃；3.设计依据1、《工业设备及管道绝热工程设计规范》（GB50264-97）2、《工业设备及管道绝热工程施工及验收标准》（GBJ126）3、《电气装置安装工程施工及验收规范》GB50254-964、《管道和设备保温、防结露及电伴热》03S4015、《伴热设备安装》03D705-16、《建筑消防设施设计规范》7、《安全防范工程规范》8、《消防安全设计规范》9、《GB-T 19518.2-2004 爆炸性气体环境用电气设备电阻式伴热器第2部分设计、安装和维护指南》4.设计选型：备注：本次设计采用20W/M电伴热带，具体参数如下。

（1）设计标准及规范1.项目水平面及立面图2.管道和设备保温防结露及电伴热设计图集03S401（91-122页）3.建筑设计防火规范GB 50016-20064.GB-T 19518.2-2004 爆炸性气体环境用电气设备电阻式伴热器第2部分设计、安装和维护指南。

中国石化集团兰州设计院标准SLDI 333C06-2001 0 新制定全部顾英张彦天郑明峰2002.04.01修改标记简要说明修改页码编制校核审核审定日期2001-01-08 发布 2001-01-15 实施中国石化集团兰州设计院电伴热设计导则目录第一章总则第二章电伴热型式简介第一节电热带第二节挠性电热板第三章电伴热设计和选型第一节电伴热的应用范围第二节电伴热的选用原则第三节热损失计算第四节电伴热产品选型及长度确定第四章电伴热的安装第一节电伴热带的安装第二节挠性电热板的安装第五章电热带的施工第一节电热带施工的一般要求第二节电热带施工前的准备第三节电热带的施工第四节保温工程第五节施工注意事项第六章挠性电热板的施工第一节挠性电热板施工的一般要求第二节挠性电热板施工前的准备第三节挠性电热板的施工第七章设计文件工作规定电伴热设计导则中国石化集团兰州设计院SLDI 333C06-2001实施日期:2001-01-15 第 1 页共17 页第一章总则第1.0.1条本导则适用于石油化工装置中对伴热有特殊要求的场合。

第1.0.2条电伴热仅适用于二区防爆场所和非防爆区域。

第1.0.3条本导则与国标、部标有矛盾时，按国标、部标的规定执行。

第二章电伴热型式简介第一节电热带第2.1.1条串联式电热带串联式电热带如一般的两条发热的电阻丝一样，在每条电阻线上包有两层聚四氟乙烯树脂（铁弗龙树脂TEFLON－RESIN）绝缘材料，也可在其外围加不锈钢补强网。

此种电热带绝缘性佳，且富有耐药品性及耐腐蚀性，本身重量轻，易于施工，可用于二区防爆危险场所。

但此种电热带是依其长度的长短而改变其输电功率的。

现场施工配管的实际长度往往与配管设计长度不同，因此在电热带敷设前，必须确实地对此电热带的输电功率与现场配管的实际长度认真核实。

这是选择此种电热带不便之处。

串联式电热带见图2.1.1图2.1.1 串联式电热带构造图第2.1.2条并联式电热带并联式电热带又称恒功率型电热带。

电伴热设计规范电伴热设计规范是指在电伴热工程设计过程中遵循的一系列规范和标准。

电伴热是一种通过电加热的方式来实现管道、容器、设备等物体的加热的方法，常用于工业领域和住宅建筑中。

为了确保电伴热工程的质量和安全性，有必要遵循以下设计规范：1. 温度控制规范：根据被加热物体的要求和环境条件，确定合理的工作温度范围和控制精度。

根据伴热管道长度、直径和介质流速等参数计算伴热电缆的额定功率和布置密度，确保被加热物体能够达到所需温度。

2. 安全规范：电伴热系统设计必须符合国家和地方的电气安全规范，包括线路的电压等级、绝缘等级、防护等级等。

特别是在易燃、易爆等特殊环境中的电伴热设计，还应根据相关规范和标准进行防火、防爆等安全措施。

3. 电缆选择规范：根据被加热物体的性质、环境条件和工作温度范围等要求，选择适合的伴热电缆。

对于不同类型的电伴热应用，如室内、室外、高温等，应选用符合相应行业标准的电缆。

4. 接地保护规范：电伴热设备和线路必须接地保护，确保人身安全和设备的正常工作。

接地电阻应符合国家相关标准，在设计中应合理布置接地装置，确保接地电阻达到要求。

5. 控制系统规范：电伴热控制系统应能准确监测和控制加热温度，具备温度传感器、控制器和执行机构等必要组成部分。

系统应该具备过温和过载保护功能，并能进行故障诊断和报警。

6. 施工规范：电伴热施工应按照相关标准进行，包括电缆敷设、绝缘层处理、接地装置的安装等。

施工应按照设计要求进行，避免电缆损坏、电连接不良等问题。

特别是在爆炸危险场所，施工人员应具备相应的安全资质和技能。

7. 维护和检修规范：为了保证电伴热系统的长期稳定运行，需要定期进行维护和检修。

维护包括清洁和检查电伴热设备、线路等，确保其正常工作；检修则是在设备故障或老化时进行修复和更换工作。

总之，电伴热设计规范对于保证电伴热工程的安全性、可靠性和经济性至关重要。

设计人员应了解并遵守相关的国家和行业标准，根据具体的工程要求进行合理的设计和施工。

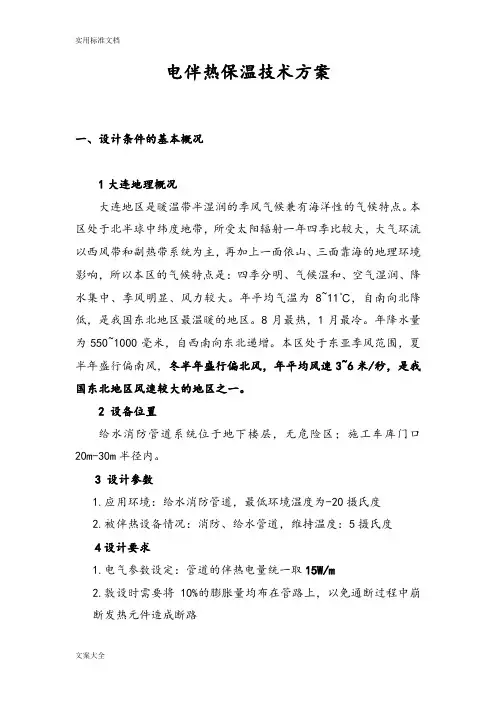

电伴热保温技术方案一、设计条件的基本概况1大连地理概况大连地区是暖温带半湿润的季风气候兼有海洋性的气候特点。

本区处于北半球中纬度地带，所受太阳辐射一年四季比较大，大气环流以西风带和副热带系统为主，再加上一面依山、三面靠海的地理环境影响，所以本区的气候特点是：四季分明、气候温和、空气湿润、降水集中、季风明显、风力较大。

年平均气温为8~11℃，自南向北降低，是我国东北地区最温暖的地区。

8月最热，1月最冷。

年降水量为550~1000毫米，自西南向东北递增。

本区处于东亚季风范围，夏半年盛行偏南风，冬半年盛行偏北风，年平均风速3~6米/秒，是我国东北地区风速较大的地区之一。

2 设备位置给水消防管道系统位于地下楼层，无危险区；施工车库门口20m-30m半径内。

3 设计参数1.应用环境：给水消防管道，最低环境温度为-20摄氏度2.被伴热设备情况：消防、给水管道，维持温度：5摄氏度4设计要求1.电气参数设定：管道的伴热电量统一取15W/m2.敷设时需要将10%的膨胀量均布在管路上，以免通断过程中崩断发热元件造成断路3.根据管道网络分布设置配电系统，整个工程分成数个配电系统。

每个系统安装一个温度控制箱，箱内有一套环境温控器，当环境温度低于5摄氏度时自动接通电源，高于15摄氏度时自动关闭系统电源，详见附图。

二、技术方案自调控电伴热系统采用并联线路设计，长度可以根据需要裁剪，发热元件为特殊的导电塑料，功率可随管道温度的变化而变化，从而很好地满足管线的防冻和保温要求。

1 基本技术参数管内介质：水维持温度： 5－10℃最低环境温度： -20℃最高环境温度： 35℃保温材料：橡塑保温层厚度： 20mm设计风速： 10m/s管道有无蒸汽吹扫：无使用环境有无腐蚀：无2 热损计算及伴热线选型2.1 根据各系统中各管路参数进行计算，计算不同管径的散热量（见表一）。

2.2.根据具体管线散热量选用功率为15W/m的电伴热带，且保证选择的电伴热线完全满足保温要求。

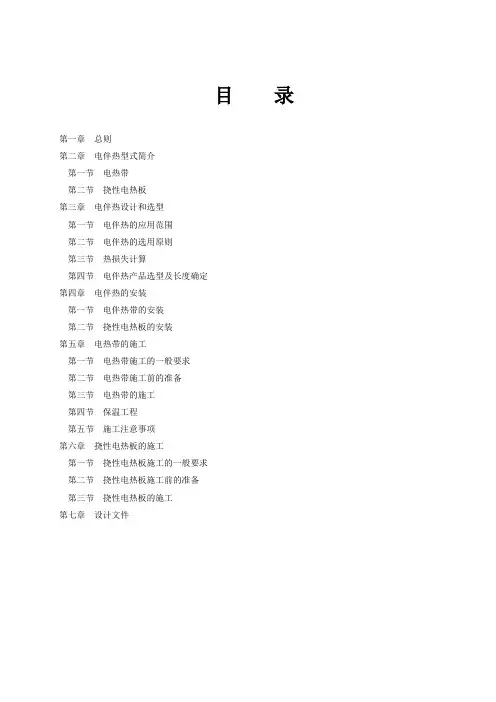

目录第一章总则第二章电伴热型式简介第一节电热带第二节挠性电热板第三章电伴热设计和选型第一节电伴热的应用范围第二节电伴热的选用原则第三节热损失计算第四节电伴热产品选型及长度确定第四章电伴热的安装第一节电伴热带的安装第二节挠性电热板的安装第五章电热带的施工第一节电热带施工的一般要求第二节电热带施工前的准备第三节电热带的施工第四节保温工程第五节施工注意事项第六章挠性电热板的施工第一节挠性电热板施工的一般要求第二节挠性电热板施工前的准备第三节挠性电热板的施工第七章设计文件工作规定电伴热设计导则中国石化集团兰州设计院SLDI 333C06-2001实施日期:2001-01-15 第 1 页共17 页第一章总则第1.0.1条本导则适用于石油化工装置中对伴热有特殊要求的场合。

第1.0.2条电伴热仅适用于二区防爆场所和非防爆区域。

第1.0.3条本导则与国标、部标有矛盾时，按国标、部标的规定执行。

第二章电伴热型式简介第一节电热带第2.1.1条串联式电热带串联式电热带如一般的两条发热的电阻丝一样，在每条电阻线上包有两层聚四氟乙烯树脂（铁弗龙树脂TEFLON－RESIN）绝缘材料，也可在其外围加不锈钢补强网。

此种电热带绝缘性佳，且富有耐药品性及耐腐蚀性，本身重量轻，易于施工，可用于二区防爆危险场所。

但此种电热带是依其长度的长短而改变其输电功率的。

现场施工配管的实际长度往往与配管设计长度不同，因此在电热带敷设前，必须确实地对此电热带的输电功率与现场配管的实际长度认真核实。

这是选择此种电热带不便之处。

串联式电热带见图2.1.1图2.1.1 串联式电热带构造图第2.1.2条并联式电热带并联式电热带又称恒功率型电热带。

此种电热带可避免串联式电热带在选用设计上的不便之处。

并联式电热带又分为单相供电和三相供电方式。

单相并联式电热带是在两条平行的电源导线上，包覆一层电气绝缘性能佳且具有耐热性及柔软性的树脂，在其周围缠绕可发热的镍铬丝，再在其上加一层绝缘材料而成。

电伴热设计说明● 1.电伴热设计说明1.1 电伴热适用范围:适用于工业与民用建筑等行业众多场合,金属管道及设备工艺装置的保温和防冻。

1.2 由于电伴热工程目前暂无国家(或行业)规范(程)和产品标准可遵循，所以安装和调试应在供货方的指导下或严格遵循本手册及有关国家标准、图集和有关安全规范进行。

1.3 电伴热的设计和安装要求：由于电伴热的电热带是安装在绝热层和管道(或设备)外壁之间，利用电热来补充输贮过程中所散失的热量，以维持在一定的温度范围内，达到保温和防冻的目的。

所以电伴热仍需有绝热层、防潮层和保护层。

绝热层的材质、厚度和结构的选择应先按保温和防结露要求的绝热层厚度计算和选择电热带功率，当功率过大时，再增加绝热层厚度。

用于保温为目的的绝热设防潮层。

只有在确保夏季管道、设备表面不结露的情况下才可不设防潮层。

保护层的设置要求与非电伴热保护层的设置要求相同。

1.4 电热带分自控温和恒功率两种。

（1）自控温电热带是由导电聚合物和两条平行金属导线及绝缘层构成。

其特点是导电聚合物具有很高的电阻正温度系数特性，且相互并联；能随被加热体系的温度变化自动调节输出功率，自动限制加热的温度。

可以任意截短或在一定范围内接长使用，并允许多次交叉重叠而无高温度点及烧坏之虑。

一般情况下，可不配温度控制器，仅在温度控制精度要求很高场合才配温控器。

温控器的选择和安装要求与恒功率电热带相同。

自控温电热带分屏蔽型和加强型。

腐蚀区应采用加强型。

在保温层内金属管道上放热量曲线见电伴热编制说明(一)；电热带规格及技术特性见科阳产品样本；电器保护开关的选用见电伴热编制说明（二）。

（2）恒功率电热带是以金属电阻丝或专用碳纤维束串联或并联与导电线芯及绝缘材料结合而制成，由于其输出功率恒定，温度积累必须采取通断电控温，因此使用时必须配置温控器，不允许交叉、重叠及任意接长、剪断使用，否则会出现过热、过载、燃烧等恶性事故，因此恒功率电热带常用于非重要(非防爆)场合，功率需要较大、温度较高的加热场合。

电伴热设计电伴热设计电伴热是一种利用电能产生热能的加热技术。

其原理是通过在导电材料表面布置电伴热带，在通过电流产生热量从而加热物体。

电伴热技术被广泛应用于多个领域，如建筑物的地板、屋顶和管道系统的保温，工业加热设备的加热和防冻等。

电伴热设计是指根据具体的加热需求和环境条件，进行电伴热系统的设计和安装。

一个优秀的电伴热设计可以保证系统的高效运行和长寿命，并确保加热效果符合要求。

在进行电伴热设计时，需要考虑以下几个方面：1. 加热需求分析：首先需要明确加热的需求，包括加热的温度、加热面积、加热时间等。

根据这些需求确定所需的电伴热带规格和数量。

2. 材料选择：在选择电伴热带材料时，需要考虑其导电性能、耐高温性和耐腐蚀性。

优质的材料可以提供更好的加热效果，并且具有较长的使用寿命。

3. 系统布局设计：根据加热面积和形状，合理设计电伴热系统的布局，确保每个区域都能均匀受热，并且避免过热或局部冷却现象的发生。

4. 控制系统设计：设计一个可靠的控制系统，根据需要控制电伴热带的加热功率，并确保控制系统与电伴热带的连接牢固可靠。

除了以上的设计要点外，电伴热设计还需要考虑耐久性和安全性的问题。

电伴热设备通常需要保持长时间运行，因此需要确保系统具有较高的耐久性，减少维修和更换的频率。

而在安全性方面，要确保设计的系统可以防止电器漏电和过载，并避免发生火灾和其它意外事故。

总之，电伴热设计是一个复杂而细致的过程，需要考虑多个因素并进行深入的分析。

一个合理的设计可以提供高效的加热效果，提高生产效率和工作环境的舒适度。

随着技术的进步和需求的不断增长，电伴热设计将在更多的领域得到广泛应用。

目录第一章总则第二章电伴热型式简介第一节电热带第二节挠性电热板第三章电伴热设计和选型第一节电伴热的应用范围第二节电伴热的选用原则第三节热损失计算第四节电伴热产品选型及长度确定第四章电伴热的安装第一节电伴热带的安装第二节挠性电热板的安装第五章电热带的施工第一节电热带施工的一般要求第二节电热带施工前的准备第三节电热带的施工第四节保温工程第五节施工注意事项第六章挠性电热板的施工第一节挠性电热板施工的一般要求第二节挠性电热板施工前的准备第三节挠性电热板的施工第七章设计文件工作规定电伴热设计导则中国石化集团兰州设计院SLDI 333C06-2001实施日期:2001-01-15 第 1 页共17 页第一章总则第1.0.1条本导则适用于石油化工装置中对伴热有特殊要求的场合。

第1.0.2条电伴热仅适用于二区防爆场所和非防爆区域。

第1.0.3条本导则与国标、部标有矛盾时，按国标、部标的规定执行。

第二章电伴热型式简介第一节电热带第2.1.1条串联式电热带串联式电热带如一般的两条发热的电阻丝一样，在每条电阻线上包有两层聚四氟乙烯树脂（铁弗龙树脂TEFLON－RESIN）绝缘材料，也可在其外围加不锈钢补强网。

此种电热带绝缘性佳，且富有耐药品性及耐腐蚀性，本身重量轻，易于施工，可用于二区防爆危险场所。

但此种电热带是依其长度的长短而改变其输电功率的。

现场施工配管的实际长度往往与配管设计长度不同，因此在电热带敷设前，必须确实地对此电热带的输电功率与现场配管的实际长度认真核实。

这是选择此种电热带不便之处。

串联式电热带见图2.1.1图2.1.1 串联式电热带构造图第2.1.2条并联式电热带并联式电热带又称恒功率型电热带。

此种电热带可避免串联式电热带在选用设计上的不便之处。

并联式电热带又分为单相供电和三相供电方式。

单相并联式电热带是在两条平行的电源导线上，包覆一层电气绝缘性能佳且具有耐热性及柔软性的树脂，在其周围缠绕可发热的镍铬丝，再在其上加一层绝缘材料而成。

电伴热设计电伴热是利用电伴热产品所产生的热量来补偿需伴热的管道、容器、罐体等工艺装置所散耗的热量，以维持其相应的介质温度来满足工艺要求。

所以正确计算出管道、容器、罐体等工艺装置的热耗散量，对伴热所需的介质温度是至关重要的。

为此在计算热耗散量前，必须先找出有关的几个重要参数：如T A（管道、容器、罐体等介质维持温度）。

T B（当地最低环境温度）、d（管道的外径）、do（管道内径）、S（容器或罐体表面积）δ（保温层厚度）。

另外还需知道保温材料的名称和敷设环境（室内或室外、地面或埋地）。

当知道了这些参数，再借助于有关的计算方式和表就能进行具体计算，从而得到所需的散热量。

管道及附件耗散热量的计算确定管道的热耗散量首先应知道管道的口径、保温层材料及厚度和所需维持温度之差△T，查管道散热量表，（乘以适当的保温系数），就能得到单位长管道的散热量，如果管子在室内则再乘以0.9。

如果伴热的是塑料管道，因为塑料的导热性远低于碳钢（0.12:25），故可用0.6-0.7的系数对正常散热量加以修正。

例1：某厂有一管线，管径为1/2"，保温材料是硅酸钙，厚度10mm，管道中流体为水，水温需保持10℃，冬季最低气温是-25℃，环境无腐蚀性，周围供电条件380V、220V均有，求管道每米热损失？步骤一：△T = T A - T B =10℃-（-25℃）=35℃步骤二：查管道散热量表，管径1/2"。

10mm保温层。

当△T =30℃热损失为11.0w/m，当△T =40℃热损失为14.9w/m，△T =35℃时，每米损失可采用中间插入法求得（因表中无Q B值）。

Q B=11.0w/m+（14.9w/m - 11.0w/m）[（35-30）÷（40-30）]=12.95w/m 步骤三：保温层采用硅酸钙，查保温材料修正数表乘以保温系数f及综合系数1.4Qr=1.4Q B×f=1.4×12.95w/m×1.50=27.195w 答案：管道每米损失热量27.195W保温材料修正数表确定管道阀体的散热量闸阀散热量通常是相联口径管道每米热损失的1.22倍；如果是球阀，则可用0.7乘以闸阀热耗量，如果蝶型阀（节流阀），则乘以0.5；如果是浮式球阀，则乘以0.6。

电伴热设计导则第一章总则第1.0.1条本导则适用于石油化工装置中对伴热有特殊要求的场合。

第1.0.2条电伴热仅适用于二区防爆场所和非防爆区域。

第1.0.3条本导则与国标、部标有矛盾时，按国标、部标的规定执行。

第二章电伴热型式简介第一节电热带第2.1.1条串联式电热带串联式电热带如一般的两条发热的电阻丝一样，在每条电阻线上包有两层聚四氟乙烯树脂（铁弗龙树脂TEFLON－RESIN）绝缘材料，也可在其外围加不锈钢补强网。

此种电热带绝缘性佳，且富有耐药品性及耐腐蚀性，本身重量轻，易于施工，可用于二区防爆危险场所。

但此种电热带是依其长度的长短而改变其输电功率的。

现场施工配管的实际长度往往与配管设计长度不同，因此在电热带敷设前，必须确实地对此电热带的输电功率与现场配管的实际长度认真核实。

这是选择此种电热带不便之处。

串联式电热带见图2.1.1图2.1.1 串联式电热带构造图第2.1.2条并联式电热带并联式电热带又称恒功率型电热带。

此种电热带可避免串联式电热带在选用设计上的不便之处。

并联式电热带又分为单相供电和三相供电方式。

单相并联式电热带是在两条平行的电源导线上，包覆一层电气绝缘性能佳且具有耐热性及柔软性的树脂，在其周围缠绕可发热的镍铬丝，再在其上加一层绝缘材料而成。

电热丝与电源导线构成许多并联相等的单元发热节，从而形成一个连续的发热体。

当接通电源后，电热带单位长度上功率相等，电热带长度愈长，输出电功率愈大。

所以它消除了串联式电热带需预制长度的缺点，又能任意切割。

单相并联式电热带构造见图2.1.2-1。

图2.1.2-1 单相并联式电热带构造图三相并联式电热带是在单相并联电热带基础上的发展。

它是采用A．B．C三根铜线作电源导线，外包电绝缘层，发热电阻丝均匀缠绕于三根电源导线绝缘层外。

每隔一定间距将电阻丝与电源导线连接，形成发热电阻回路。

发热电阻连接在整个电热带的长度上，分别依次为AB发热电阻，BC发热电阻，CA发热电阻，反复循环，形成一个连续的发热体。

电伴热设计施工方案一、前言电伴热技术是一种应用广泛的采暖方式，通过电热丝产生热能来保持管道等设备处于理想的工作温度。

在工业生产和民用建筑中得到了广泛应用，本文将探讨电伴热设计施工方案。

二、电伴热设计1. 设计原则电伴热设计需要考虑以下几个原则：•热负载计算：根据管道直径、材质、介质温度等因素进行热负载计算，确定所需的电伴热功率。

•电伴热布置：合理布置电伴热线，确保管道整体受热均匀，避免出现温差过大的情况。

•温度控制：设置温度控制器，监控管道温度，避免过热或过冷。

2. 设计步骤电伴热设计的步骤如下：1.确定管道信息：包括管道材质、直径、长度、介质温度等。

2.进行热负载计算：根据管道信息，计算所需的电伴热功率。

3.确定电伴热型号：选择适合的电伴热线型号和规格。

4.布置电伴热线：按照布置图纸，在管道上布置电伴热线，确保布置合理。

5.安装附件：安装温度控制器、接线盒等附件，并接通电源。

6.调试系统：对电伴热系统进行调试，验证管道温度是否符合要求。

三、电伴热施工1. 施工准备在进行电伴热施工之前，需要做好以下准备工作：•确认设计方案：根据设计方案和图纸，准备好所需的材料和设备。

•安全措施：提前做好安全防护措施，确保施工过程中安全。

•施工人员培训：对施工人员进行培训，确保他们了解电伴热系统的施工要求。

2. 施工过程电伴热施工的主要步骤如下：1.清洁管道表面：清洁管道表面，确保电伴热线能够紧密贴合管道。

2.布置电伴热线：根据设计图纸，在管道上依次布置电伴热线。

3.固定电伴热线：使用固定夹将电伴热线牢固地固定在管道表面。

4.连接电源：按照设计要求，连接电伴热线与电源进行验电。

5.安装附件：安装温度控制器、接线盒等附件，并进行线路接驳。

6.调试系统：对电伴热系统进行调试，确保管道温度稳定。

四、总结电伴热设计施工方案的制定是确保电伴热系统正常运行的关键环节。

在设计阶段，需要充分考虑管道特性和温度要求，合理选择电伴热线型号和布置方案；在施工过程中，需要严格按照设计要求进行操作，确保系统安全稳定运行。

电伴热设计说明● 1.电伴热设计说明1.1 电伴热适用范围:适用于工业与民用建筑等行业众多场合,金属管道及设备工艺装置的保温和防冻。

1.2 由于电伴热工程目前暂无国家(或行业)规范(程)和产品标准可遵循，所以安装和调试应在供货方的指导下或严格遵循本手册及有关国家标准、图集和有关安全规范进行。

1.3 电伴热的设计和安装要求：由于电伴热的电热带是安装在绝热层和管道(或设备)外壁之间，利用电热来补充输贮过程中所散失的热量，以维持在一定的温度范围内，达到保温和防冻的目的。

所以电伴热仍需有绝热层、防潮层和保护层。

绝热层的材质、厚度和结构的选择应先按保温和防结露要求的绝热层厚度计算和选择电热带功率，当功率过大时，再增加绝热层厚度。

用于保温为目的的绝热设防潮层。

只有在确保夏季管道、设备表面不结露的情况下才可不设防潮层。

保护层的设置要求与非电伴热保护层的设置要求相同。

1.4 电热带分自控温和恒功率两种。

（1）自控温电热带是由导电聚合物和两条平行金属导线及绝缘层构成。

其特点是导电聚合物具有很高的电阻正温度系数特性，且相互并联；能随被加热体系的温度变化自动调节输出功率，自动限制加热的温度。

可以任意截短或在一定范围内接长使用，并允许多次交叉重叠而无高温度点及烧坏之虑。

一般情况下，可不配温度控制器，仅在温度控制精度要求很高场合才配温控器。

温控器的选择和安装要求与恒功率电热带相同。

自控温电热带分屏蔽型和加强型。

腐蚀区应采用加强型。

在保温层内金属管道上放热量曲线见电伴热编制说明(一)；电热带规格及技术特性见科阳产品样本；电器保护开关的选用见电伴热编制说明（二）。

（2）恒功率电热带是以金属电阻丝或专用碳纤维束串联或并联与导电线芯及绝缘材料结合而制成，由于其输出功率恒定，温度积累必须采取通断电控温，因此使用时必须配置温控器，不允许交叉、重叠及任意接长、剪断使用，否则会出现过热、过载、燃烧等恶性事故，因此恒功率电热带常用于非重要(非防爆)场合，功率需要较大、温度较高的加热场合。

电伴热技术方案目录1、电伴热已知技术条件 (1)2、电伴热产品技术参数 (1)3、发热电缆技术性能 (6)4、节能伴热电缆产品规格及说明 (6)5、热稳定性：（自控温） (7)6、质保体系 (7)7、安装方式（附伴热电缆系统数据表） (7)8、电伴热材料表： (8)本技术协议适用于消防管道装置伴热。

为保证节能伴热，符合工艺设计要求，本公司电伴热设计方案如下1、电伴热已知技术条件1.1、管道：序号管道编号管道长度m敷设比率伴热带数量m型号维持温度℃配件数量（个）电源尾端三通接线盒铝箔胶带耐热压敏胶带1 消防管道1 110 1:2 220 DHR-PF(DXW)5 2 3 1 8 82 消防管道2 175 1:2 350 DHR-PF（DXW）5 46 2 12 121.2、当地最低环境温度: -15℃1.3、保温层材料：1.4、保温层厚度：50mm2、电伴热产品技术参数序号技术参数低温自控温电热带1 最高表面温度（℃）65±52 最高承受温度（℃）1053 额定功率（w/m，10℃）254 额定电压（v）2205 防爆标志ExeIIT46 适用场所防爆防腐区域7 母线材质镀锡铜芯8 绝缘层材料辐照交联9 绝缘层厚度（mm）≥0.510 屏蔽层材料金属丝编织网11 屏蔽层厚度（mm）0.612 护套层材料阻燃复配材料13 护套层厚度（mm）0.914 标准颜色棕色15 施工温度（℃）最低-6016 热稳定性由10℃至149℃来回循环300次后.热线发热量维持在90%以上.17 挠曲半径20℃室温时为25.4mm. -30℃低温时为35.mm18 绝缘电阻热线长度300米,环境温度75℃时,用2500VDC摇表摇试1分钟,绝缘电阻最小值为3000MΩ3、发热电缆技术性能1）导电材料为铜芯导线。

2）外护套为阻燃复配材质。

3）金属丝编织屏蔽。

4）现场温度控制器，防爆等级：5）发热电缆和电源接线盒及电气连接盒等所有设备材料均符合国家标准。
