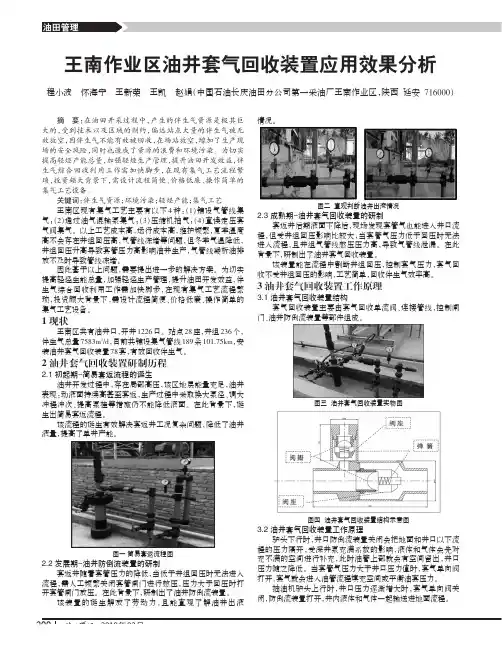

2019年02月油田管理王南作业区油井套气回收装置应用效果分析程小波怀海宁王新荣王凯赵娟（中国石油长庆油田分公司第一采油厂王南作业区，陕西延安716000）摘要：在油田开采过程中，产生的伴生气资源是极其巨大的，受到技术以及区域的制约，偏远站点大量的伴生气被无效放空，因伴生气不能有效被回收，在场站放空，增加了生产现场的安全风险，同时也造成了资源的浪费和环境污染。
为切实提高轻烃产能总量，加强轻烃生产管理，提升油田开发效益，伴生气综合回收利用工作需加快脚步，在现有集气工艺流程繁琐，投资颇大背景下，需设计流程简便、价格低廉、操作简单的集气工艺设备。
关键词：伴生气资源；环境污染；轻烃产能；集气工艺王南区现有集气工艺主要有以下4种：（1）铺设气管线集气；（2）通过油气混输泵集气；（3）压缩机抽气；（4）直读定压套气阀集气。
以上工艺成本高，运行成本高，维护频繁，夏季温度高不会存在井组回压高，气管线冻堵等问题，但冬季气温降低，井组回压升高导致套管压力高影响油井生产，气管线凝析油排放不及时导致管线冻堵。
因此基于以上问题，需要提出进一步的解决方案。
为切实提高轻烃生能总量，加强轻烃生产管理，提升油田开发效益，伴生气综合回收利用工作需加快脚步，在现有集气工艺流程繁琐，投资颇大背景下，需设计流程简便、价格低廉、操作简单的集气工艺设备。
1现状王南区共有油井口，开井1226口。
站点28座，井组236个，伴生气总量7583m 3/d ，目前共铺设集气管线189条101.75km ，安装油井套气回收装置78套，有效回收伴生气。
2油井套气回收装置研制历程2.1初起期-简易套返流程的诞生油井开发过程中，存在局部高压，该区地层能量充足，油井表现：动液面持续高甚至套返，生产过程中采取换大泵径、调大冲程冲次、提高泵挂等措施仍不能降低液面。
在此背景下，诞生出简易套返流程。
该流程的诞生有效解决套返井工况复杂问题，降低了油井液量，提高了单井产能。
