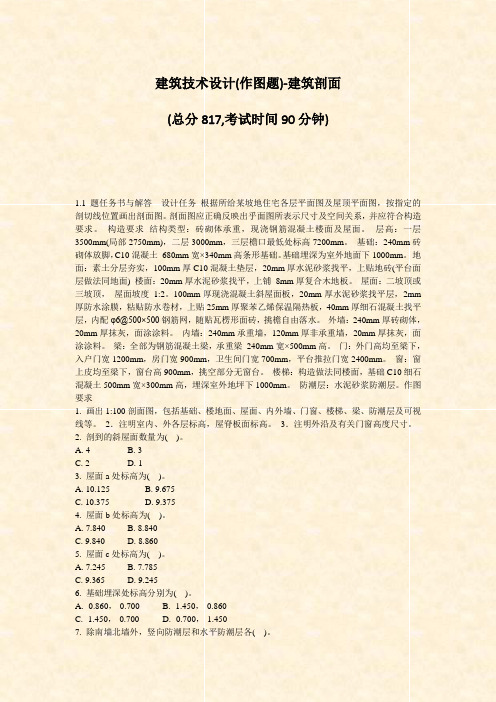

建筑技术设计(作图题)-建筑剖面(总分817,考试时间90分钟)1.1 题任务书与解答设计任务根据所给某坡地住宅各层平面图及屋顶平面图，按指定的剖切线位置画出剖面图。

剖面图应正确反映出乎面图所表示尺寸及空间关系，并应符合构造要求。

构造要求结构类型：砖砌体承重，现浇钢筋混凝土楼面及屋面。

层高：一层3500mm(局部2750mm)，二层3000mm，三层檐口最低处标高7200mm。

基础：240mm砖砌体放脚，C10混凝土680mm宽×340mm高条形基础。

基础埋深为室外地面下1000mm。

地面：素土分层夯实，100mm厚C10混凝土垫层，20mm厚水泥砂浆找平，上贴地砖(平台面层做法同地面) 楼面：20mm厚水泥砂浆找平，上铺8mm厚复合木地板。

屋面：二坡顶或三坡顶，屋面坡度1:2。

100mm厚现浇混凝土斜屋面板，20mm厚水泥砂浆找平层，2mm 厚防水涂膜，粘贴防水卷材，上贴25mm厚聚苯乙烯保温隔热板，40mm厚细石混凝土找平层，内配φ6@500×500钢筋网，随贴瓦楞形面砖，挑檐自由落水。

外墙：240mm厚砖砌体，20mm厚抹灰，面涂涂料。

内墙：240mm承重墙，120mm厚非承重墙，20mm厚抹灰，面涂涂料。

梁：全部为钢筋混凝土梁，承重梁240mm宽×500mm高。

门：外门高均至梁下，入户门宽1200mm，房门宽900mm，卫生间门宽700mm，平台推拉门宽2400mm。

窗：窗上皮均至梁下，窗台高900mm，挑空部分无窗台。

楼梯：构造做法同楼面，基础C10细石混凝土500mm宽×300mm高，埋深室外地坪下1000mm。

防潮层：水泥砂浆防潮层。

作图要求1. 画出1:100剖面图，包括基础、楼地面、屋面、内外墙、门窗、楼梯、梁、防潮层及可视线等。

2．注明室内、外各层标高，屋脊板面标高。

3．注明外沿及有关门窗高度尺寸。

2. 剖到的斜屋面数量为( )。

A. 4B. 3C. 2D. 13. 屋面a处标高为( )。

建筑技术设计(作图题)-1_真题-无答案

建筑技术设计(作图题)-1_真题-无答案

建筑技术设计(作图题)-1(总分100,考试时间90分钟)建筑剖面1. 1．任务描述某工作室局部平面图如下图所示。

指定剖切线位置和构造要求绘制剖面图，剖面图应正确反映平面图所示关系。

除檐口和雨篷为结构标高外，其余均为建筑标高。

2．任务要求(1)按构造要求、图例和门窗表绘制1-1剖面图。

(2)在1-1剖面图上标注楼地面、楼梯休息平台的建筑标高，标注窗洞底、窗洞顶、檐口、屋脊、③轴屋面板顶的结构标高，标注栏杆高度。

(3)基础不需绘制，竖向栏杆可局部用单线表示。

3．构造要求结构：砖混结构地面：素土夯实，150厚碎石垫层，100厚素混凝土，面层铺地砖。

楼面：120厚现浇钢筋混凝土楼板，面铺地砖。

屋面：120厚现浇钢筋混凝土屋面板，坡度1/2，面铺屋面瓦；檐口处无檐沟和封檐板。

天沟：120厚现浇钢筋混凝土天沟，沟壁、沟底20厚防水砂浆面层。

内、外墙：240厚砖墙，内墙水泥砂浆抹灰，外墙面贴饰面砖。

楼梯：现浇钢筋混凝土板式楼梯。

梁：现浇钢筋混凝土梁，截面240×500mm(宽×高)。

雨篷：120厚现浇钢筋混凝土板。

栏杆：均为通透式栏杆。

室外踏步：素土夯实，150厚碎石垫层，100厚素混凝土，水泥砂浆找平，面层铺地砖。

4．图例门窗表编号洞口尺寸(宽×高)mm门M1(双扇外门连窗) 3600×2700M2(单扇外门) 900×2300M3(单扇内门) 900×2300窗C1 1800×1500C2 900×1500(窗洞底标高2.500)C3 1500×1000(窗洞底标高6.300)5．选择题(1)②～⑤轴之间剖到的屋面板共有______块。

A．1 B．2 C．3 D．4(2)③～⑤轴之间剖到的楼梯平台板共有______块。

A．1 B．2 C．3 D．4(3)②～⑤轴之间剖到的梯段及踏步共有______段。

A．1 B．2 C．3 D．4(4)在1-1剖面图上看到的水平栏杆和剖到的水平栏杆各有______段。

一级注册建筑师考试建筑技术设计作图题

一级注册建筑师考试建筑技术设计作图题

《建筑技术设计》作图题及标准答案第一题：建筑剖面1. 结构类型：钢筋混凝土框架结构，现浇钢筋混凝土楼板、屋面板，钢筋混凝土挡土墙，折板式悬臂楼梯基础：钢筋混凝土交叉条形基础，基础底标高-4.450。

基础梁为倒T型，基础梁高800，基础梁宽400，基础梁翼宽900，翼高200。

楼地面：观景平台：素土夯实，200厚素混凝土垫层，100厚钢筋混凝土楼板，30厚水泥砂浆找平，贴防滑地砖。

入口平台：素土夯实，150厚C25混凝土，30厚水泥砂找平，贴防滑地砖。

茶室楼面：100厚现浇钢筋混凝土楼板，30厚水泥砂浆找平，贴防滑地砖。

屋面：现浇钢筋混凝土斜屋面板，30厚水泥砂找平后贴瓦楞形屋面砖，坡度1/2，挑檐1200（无天沟）。

屋面檐口结构顶标高为2.400，三角形高窗处屋面出檐600。

柱： 300×300钢筋混凝土柱，25厚水泥砂浆抹平，外涂乳胶漆。

墙体： 200厚轻质砖墙，25厚水泥砂浆抹平，涂乳胶漆。

挡土墙防水：防水涂料2.5厚（外贴20厚聚苯泡沫塑料板保护）。

栏杆：普通金属通透栏杆，离地高1100。

梁：所有梁宽为200，三角形高窗顶梁高300，其它梁高500。

门窗：门高2700，三角形高窗底标高4.200。

水池：素土夯实，150厚钢筋混凝土板，30厚防水砂浆找平，面贴瓷砖，高出水面100，水深600。

选择题：1.该临水茶室屋脊（结构面）最高处标高为A 6.000B 4.200C 5.500D 5.0002.楼梯上部的屋脊（）结构面最高处标高为A 4.125B 4.200C 4.225D 4.5003.剖面图中，可以看到的人字形屋面梁的数量是A 2个B 3个C 4个D 5个4．基础梁顶标高应为A -4.250B -3.850C -3.650D -3.4505．剖面图中，屋盖部分共剖到梁的根数是A 6B 7C 8D 9第二题：结构布置右图为7度抗震设防烈度地区六层住宅的第三层平面图，为多孔砖砌体承重结构，按照抗震要求，设置构造柱及布置结构梁，做到结构合理，符合任务及规范要求。
