武汉理工大学电路分析基础(下)试题

电路分析基础试题及答案一、选择题（每题2分，共20分）1. 电路中电流的参考方向与实际方向相反，电流的计算结果为：A. 正值B. 负值C. 零D. 无法确定答案：B2. 在电路分析中，理想电压源的内阻为：A. 0欧姆B. 无穷大欧姆C. 1欧姆D. 任意值答案：A3. 欧姆定律的公式是：A. V = IRB. I = VRC. R = VID. V = RI答案：A4. 电路中并联电阻的总电阻值与各并联电阻的关系是：A. 总电阻等于最小电阻B. 总电阻大于任一并联电阻C. 总电阻小于任一并联电阻D. 总电阻等于所有并联电阻之和答案：C5. 基尔霍夫电流定律（KCL）表明：A. 进入节点的电流之和等于离开节点的电流之和B. 离开节点的电流之和等于进入节点的电流之和C. 进入节点的电流之和不等于离开节点的电流之和D. 离开节点的电流之和不等于进入节点的电流之和答案：A6. 基尔霍夫电压定律（KVL）表明：A. 沿着任意闭合回路的电压之和等于零B. 沿着任意闭合回路的电压之和大于零C. 沿着任意闭合回路的电压之和小于零D. 沿着任意闭合回路的电压之和可以是任意值答案：A7. 在RLC串联电路中，当电阻R、电感L和电容C的阻抗相等时，电路处于：A. 谐振状态B. 并联谐振状态C. 串联谐振状态D. 非谐振状态答案：C8. 电感元件的电压与电流的关系是：A. V = L(di/dt)B. V = L(di/dt)^2C. V = L(di/dt)^-1D. V = L(di/dt)^1/2答案：A9. 电容元件的电压与电流的关系是：A. V = 1/C ∫i dtB. V = C ∫i dtC. V = 1/C iD. V = C di/dt答案：A10. 理想变压器的变比为：A. 原副线圈匝数之比B. 原副线圈匝数之和C. 原副线圈匝数之差D. 原副线圈匝数的倒数答案：A二、填空题（每题2分，共20分）1. 当电路中的电阻R为10欧姆，电流I为0.2A时，电压V等于________V。

« = 2A i 2 = 5 A(%1) 可以用戴维宁定理求解。

(1) 先计算开路电压it =(2x45 + —^-x9)V " 6 + 12=9V + 6V = 15V电路分析基础试题参考答案一II一、单项选择题(每题2分，共40分)1. (4)2.(2)3. (4)4. (1)5. (1)6.(2)7.(4)8.(1)9.(1) 10.(3) 11. (4) 12. (2)13. (3) 14. (3) 15.(2) 16. (1) 17. (4) 18.(2) 19. (3) 20.(1)二、计算题(每题10分，共50分)观察法列出网孔方程，并求解得到网孔电流。

J 3/j - 2" = -4J3z 1 - 2/2 = -4 [-2Z, + 9i 2 +4x 0.5/； = 45[ 9z 2 = 452.(2)用外加电流源计算端口电压电流关系的方法计算输出电阻u s = 2i s +x 12i s = 10i sRo 隽= 10Q(3)用戴维宁等效电路代替单口网络，计算负载电阻电压u =—鱼—X15V10。

+ 凡当此=5。

时，u=5V。

当R=20Q 时，u =10V o(%1)也可以用网孔分析法求解。

J(2 + 6+R/)i-6« +2x4.5 = -9I —6i + (6+12)L =9 —12i(8 + R/)i-6i] =-18' 6i + 18L=9-1510+/?,LD・15R L u = -Rj i =10。

+幻R[ = 5Q u = 5 VR f = 20Q u = 10V(%1)也可以用结点分析法求解。

(0.5 + G/ )绮—0.5〃-)— G[ u3 = 4.5u2 = \2i< 1 1 1~G L U\_7W2+(7+TT+G L)W3 =T・5 o o 1Zi = G L(U3-U})r>0(0.5 + G/ )z, — 0.5w 7 ~G — 4.5v — 12G/] — 2"-)+ (3 + 12G L )I ，3 = — 18-12G z Wj —u 0 +12G j Wj = 0—180G, +13.5 -180G, -9 22.5 15/?, u = — “a = ----------- : -------------------- : ---- = -------------- = -------- :— V 3 15G/ +1.5 15G/ +1.5 15G/ +1.5 10 +/?z% =5Q/(0J = /(0J = 8A•/ \ 6 — 4 + 8 z(oo) = --------- A = 5A 21 八uT =—S = 0.55 2 z(r) = (5 + 3e -2z )A r>0w(r) = 2V-lQx ； = -(3 + 3。

电路分析基础第一章一、1、电路如图所示， 其中电流I 1为 答( A ) A 0.6 AB. 0.4 AC. 3.6 AD. 2.4 A3Ω6Ω2、电路如图示, U ab 应为 答 ( C )A. 0 VB. -16 VC. 0 VD. 4 V3、电路如图所示, 若R 、U S 、I S 均大于零，, 则电路的功率情况为 答( B ) A. 电阻吸收功率, 电压源与电流源供出功率 B. 电阻与电流源吸收功率, 电压源供出功率 C. 电阻与电压源吸收功率, 电流源供出功率 D. 电阻吸收功率，供出功率无法确定UI S二、 1、图示电路中, 欲使支路电压之比U U 122=，试确定电流源I S 之值。

I SU解：I S由KCL 定律得：22328222U U U ++=U 24811=V由KCL 定律得：0422=++U I U S1160-=S I A 或-5.46 A 2、用叠加定理求解图示电路中支路电流I ，可得：2 A 电流源单独作用时，I '=2/3A;4 A 电流源单独作用时, I "=-2A, 则两电源共同作用时I =-4/3A 。

3、图示电路ab 端的戴维南等效电阻R o = 4 Ω；开路电压U oc = 22 V 。

ba2解：U=2*1=2 I=U+3U=8A Uab=U+2*I+4=22V Ro=4Ω第二章一、1、图示电路中，7 V 电压源吸收功率为 答 ( C )A. 14 WB. -7 WC. -14 WD. 7 W2、图示电路在t =0时开关闭合，t ≥0时u t C ()为 答 (D )A. ---1001100(e )V tB. (e )V -+-505050tC. --100100e V tD. ---501100(e )V tu C3、图示桥式电路中,已知t U u ωcos m s =，欲使图中u =0，应满足的条件为 答( A )A.C L R R =21 B.LC R R 221ω=C. CR L R ωω21=D. CR L R ωω12=2u二、 1、试用叠加定理求图示电路中的电压U 。

电路分析基础试题及答案一、单项选择题（每题2分，共20分）1. 在电路中，电压与电流的关系遵循欧姆定律，欧姆定律的公式是：A. V = IRB. V = I/RC. I = V/RD. I = VR答案：A2. 电路中电阻的单位是：A. 欧姆（Ω）B. 伏特（V）C. 安培（A）D. 瓦特（W）答案：A3. 串联电路中总电阻的计算公式是：A. R_total = R1 + R2B. R_total = R1 * R2C. R_total = R1 / R2D. R_total = R1 - R2答案：A4. 并联电路中总电流的计算公式是：A. I_total = I1 + I2B. I_total = I1 * I2C. I_total = I1 / I2D. I_total = I1 - I2答案：A5. 电路中的功率计算公式是：A. P = VIB. P = V^2/RC. P = I^2RD. P = V/I答案：A6. 交流电路中，电感的阻抗与频率的关系是：A. 阻抗与频率成正比B. 阻抗与频率成反比C. 阻抗与频率无关D. 阻抗与频率成二次方关系答案：A7. 电路中，理想电压源的内阻是：A. 有限值B. 零C. 无穷大D. 负值答案：B8. 电路中，理想电流源的输出电流是：A. 恒定值B. 零C. 无穷大D. 负值答案：A9. 电路中，二极管的正向导通电压通常为：A. 0.7VB. 1.5VC. 2.5VD. 3.3V答案：A10. 电路中，三极管的放大作用是通过控制：A. 基极电流B. 集电极电流C. 发射极电流D. 电源电压答案：A二、多项选择题（每题3分，共15分）1. 电路中，以下哪些元件是无源元件：A. 电阻器B. 电容器C. 电感器D. 电源答案：A、B、C2. 电路中，以下哪些元件是被动元件：A. 电阻器B. 电容器C. 二极管D. 晶体管答案：A、B、C3. 电路中，以下哪些元件可以存储能量：A. 电阻器B. 电容器C. 电感器D. 二极管答案：B、C4. 电路中，以下哪些元件具有非线性特性：A. 电阻器B. 二极管C. 晶体管D. 电容器答案：B、C5. 电路中，以下哪些元件可以作为信号放大器：A. 电阻器B. 二极管C. 三极管D. 电容器答案：C三、填空题（每题2分，共20分）1. 在电路中，电流的单位是________。

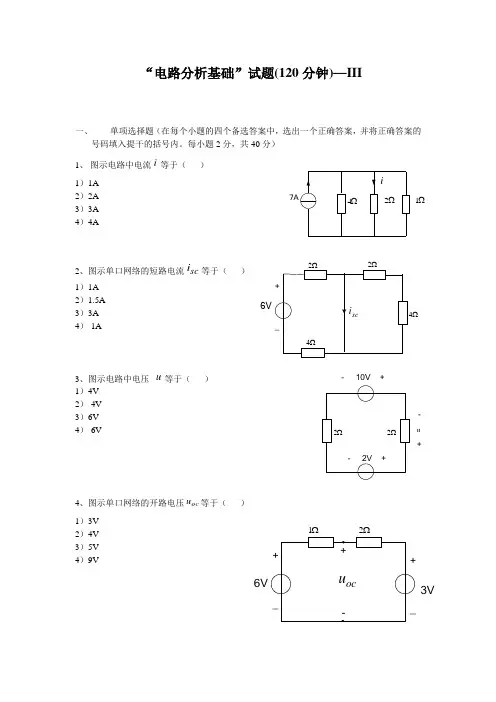

“电路分析基础”试题(120分钟)—III一、 单项选择题（在每个小题的四个备选答案中，选出一个正确答案，并将正确答案的号码填入提干的括号内。

每小题2分，共40分） 1、 图示电路中电流i 等于（ ）1）1A2）2A 3）3A 4）4A2、图示单口网络的短路电流sc i 等于（ ）1）1A2）1.5A3）3A4）-1A3、图示电路中电压 u 等于（ ） 1）4V 2）-4V3）6V4）-6V4、图示单口网络的开路电压oc u 等于（ ） 1）3V 2）4V 3）5V 4）9V7AΩ16VΩ- 10V +u-+Ω1Ω26V3V5、图示电路中电阻R 吸收的功率P 等于（ ） 1）3W2）4W3）9W4）12W6、图示电路中负载电阻 L R 吸收的最大功率等于（ ） 1）0W 2）6W 3）3W 4）12W7、图示单口网络的等效电阻等于（ ） 1）2Ω2）4Ω 3）6Ω 4）-2Ω8、图示电路中开关断开时的电容电压)0(+c u 等于（1）2V 2）3V 3）4V 4）0V9、图示电路开关闭合后的电压)(∞c u 等于（ ） 1）2V 2）4V 3）6V 4）8VΩ2Ω15:1LR Ω4ab2V6V-cu10、图示电路在开关断开后电路的时间常数等于（ ） 1）2S 2）3S 3）4S 4）7S11、图示电路的开关闭合后，电感电流)(t i 等于（） 1）te 25- A2）te5.05- A3）)1(52te -- A4）)1(55.0te -- A12、图示正弦电流电路中电压)(t u 的振幅等于（） 1）1V 2）4V 3）10V 4）20V14、图示单口网络相量模型的等效阻抗等于（） 1）(3+j4) Ω 2）(0.33-j0.25) Ω 3）(1.92+j1.44) Ω 4）(0.12+j0.16) Ω15、图示单口网络相量模型的等效导纳等于（） 1）(0.5+j0.5) S 2）(1+j1) S 3）(1-j1) S 4）(0.5-j0.5) S16、图示单口网络的功率因素为（）Ω2F15A1Hu1Hsu Vt t u s)2cos()(=_Ω4jbΩ-1j Ω3bF25.01）0.8 2）0.707 3）-0.6 4）0.617、图示电路中电阻R 吸收的平均功率P 等于（）1）12.5W 2）16W3）32W4）25W18、图示电路中负载获得的最大平均功率等于（） 1）2.5W2）5W 3）10W4）20W19、图示单口网络的等效电感为（） 1）1H2）2H3）3.5H 4）4H20、图示谐振电路的品质因数为（） 1）0.01 2）13）104）100二、 选择填空题（在每小题的三个备选答案，并将正确答案的号码填入题干的空格内。

武汉理工大学考试试题纸（A 卷）课程名称 电路原理B 专业班级 备注：学生不得在试题纸上答题（含填空题、选择题等客观题）一、判断题（选择为正确的在括号中打“√”，错误的打“×”）每空1分，共10分 1.在集总参数电路中，用基尔霍夫两个定律编写电路方程时仅与元件相互之间的联接有关系（ ），而与元件本身的性质无关系（ ）。

2.若表示一段电路或元件吸收的有功功率为p=ui,则当p ＞0时，表示这部分电路相当于负载（ ）；当p ＜0时，表示这部分电路相当于电源（ ）。

3.叠加定理不仅可以用来分析计算线性电路中的电压、电流，也可以用来计算电路中的功率（ ）。

4.两个正弦量之间的相位之差称为相位差（ ）。

5.一个正弦RLC 串联电路其电压与电流之间的相位差角等于该电路的阻抗角（ ）.6.若正弦电路为某一个RL 的串联，则该电路一定有电压滞后电流φ角度的关系（ ）。

7.一阶RC 电路在换路瞬间一定满足(0)(0)c c u u -+=和(0)(0)c c i i -+=的关系（ ）。

8.一阶RC 电路暂态过程持续时间的长短由时间常数τ决定（ ）。

二、填空题（需写出必要的推导过程）每空3分，共30分1. 右图2——1电路中，当R 1=R 3=R 4=R 5=10Ω, R 2=20Ω,Us 1=6V ，Us 2 = Us 3=2V 时，则电压Uab=V ，Uad= V 。

图2——1 2. 右图2——2电路中，当R 1=R 2=1Ω， R 3=R 4=2Ω，R 5=4Ω时，则输入端等效电阻Rab= Ω。

3. 右图2——3正弦电流电路中，当U 不变，f 增加时，下列各量如何 变化？I 1 ，I 2 ，I 3 （只回答是增加，减少还是不变）。

4. 右图2——4电路中，当R 2=10Ω，60cos s u t ω=V ，ωL=26Ω，R 1=5 Ω电阻上的有功功率为10W 时，总 功率因数为 ，电路的无功功 率为 Var 。

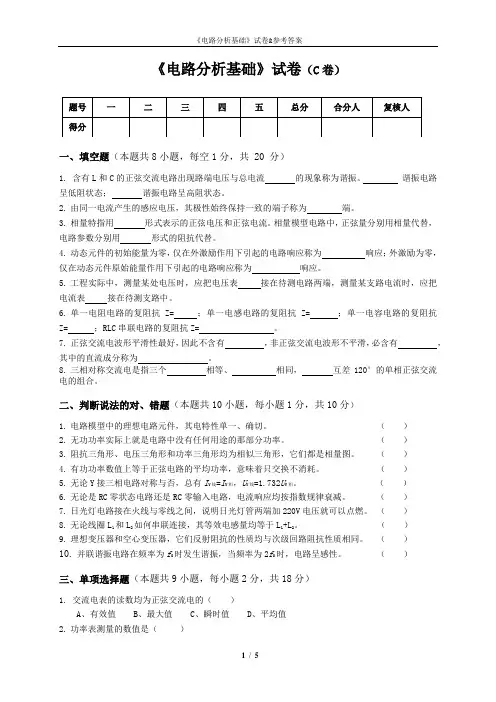

《电路分析基础》试卷（C卷）一、填空题（本题共8小题，每空1分，共 20 分）1. 含有L和C的正弦交流电路出现路端电压与总电流的现象称为谐振。

谐振电路呈低阻状态；谐振电路呈高阻状态。

2.由同一电流产生的感应电压，其极性始终保持一致的端子称为端。

3.相量特指用形式表示的正弦电压和正弦电流。

相量模型电路中，正弦量分别用相量代替，电路参数分别用形式的阻抗代替。

4.动态元件的初始能量为零，仅在外激励作用下引起的电路响应称为响应；外激励为零，仅在动态元件原始能量作用下引起的电路响应称为响应。

5.工程实际中，测量某处电压时，应把电压表接在待测电路两端，测量某支路电流时，应把电流表接在待测支路中。

6.单一电阻电路的复阻抗Z= ；单一电感电路的复阻抗Z= ；单一电容电路的复阻抗Z= ；RLC串联电路的复阻抗Z= 。

7.正弦交流电波形平滑性最好，因此不含有，非正弦交流电波形不平滑，必含有，其中的直流成分称为。

8.三相对称交流电是指三个相等、相同，互差120°的单相正弦交流电的组合。

二、判断说法的对、错题（本题共10小题，每小题1分，共10分）1.电路模型中的理想电路元件，其电特性单一、确切。

（）2.无功功率实际上就是电路中没有任何用途的那部分功率。

（）3.阻抗三角形、电压三角形和功率三角形均为相似三角形，它们都是相量图。

（）4.有功功率数值上等于正弦电路的平均功率，意味着只交换不消耗。

（）5.无论Y接三相电路对称与否，总有I Y线=I Y相，U Y线=1.732U Y相。

（）6.无论是RC零状态电路还是RC零输入电路，电流响应均按指数规律衰减。

（）7.日光灯电路接在火线与零线之间，说明日光灯管两端加220V电压就可以点燃。

（）8.无论线圈L1和L2如何串联连接，其等效电感量均等于L1+L2。

（）9.理想变压器和空心变压器，它们反射阻抗的性质均与次级回路阻抗性质相同。

（）10.并联谐振电路在频率为f0时发生谐振，当频率为2f0时，电路呈感性。

2021-2022年度大学期末考试试卷《电路分析基础(第2版)》大学考试试题A卷及参考答案一、填空题（每空1分，共22分）1、大小和方向均不随时间变化的电压和电流称为电，大小和方向均随时间变化的电压和电流称为电，大小和方向均随时间按照正弦规律变化的电压和电流被称为___电。

2、凡是用电阻的串并联和欧姆定律可以求解的电路统称为电路，若用上述方法不能直接求解的电路，则称为电路。

3、两个正弦量之间的相位之差称为相位差，频率的正弦量之间不存在相位差的概念。

4、与正弦量具有一一对应关系的复数电压、复数电流称之为。

最大值的模对应于正弦量的值，有效值的模对应正弦量的值，它们的幅角对应正弦量的。

Z，总电流等于。

5、理想并联谐振电路谐振时的阻抗6、当实际变压器的很小可以忽略时，且耦合系数K= 时，称为变压器。

这种变压器的量和量均为有限值。

7、三相电源作Y接时，由各相首端向外引出的输电线俗称线，由各相尾端公共点向外引出的输电线俗称线，这种供电方式称为制。

二、判断下列说法的正确与错误（每小题1分，共7分）1、集总参数元件的电磁过程都分别集中在各元件内部进行。

（）2、叠加定理只适合于直流电路的分析。

（）3、电抗和电阻的概念相同，都是阻碍交流电流的因素。

（）4、几个复阻抗相加时，它们的和增大；几个复阻抗相减时，其差减小。

（）5、串联谐振电路不仅广泛应用于电子技术中，也广泛应用于电力系统中。

（）6、由于线圈本身的电流变化而在本线圈中引起的电磁感应称为自感。

（）7、三相电路只要作Y形连接，则线电压在数值上是相电压的3倍。

（）三、单项选择题（每小题2分，共14分）1、两个电阻串联，R1：R2=1：2，总电压为60V，则U1的大小为（）A、10VB、20VC、30V2、自动满足基尔霍夫第一定律的电路求解法是（）A、支路电流法B、回路电流法C、结点电压法3、电容元件的正弦交流电路中，电压有效值不变，当频率增大时，电路中电流将（）A、增大B、减小C、不变4、在RL串联的交流电路中，R上端电压为16V，L上端电压为12V，则总电压为（）A 、28VB 、20VC 、4V 5、下列说法中，（ ）是不正确的。

最新《电路分析基础》考试题库及参考答案一、选择题（每题2分，共20分）1. 下列哪个元件是理想的被动元件？A. 电阻B. 电容C. 电感D. 理想电压源答案：D2. 下列哪个元件的伏安特性是线性关系？A. 电阻B. 电容C. 电感D. 理想电流源答案：A3. 在关联参考方向下，下列说法正确的是：A. 电流方向从电压的正极指向负极B. 电流方向从电压的负极指向正极C. 电流方向与电压方向无关D. 电流方向与电压方向相反答案：A4. 下列哪个电路元件的电压与电流成正比？A. 电阻B. 电容C. 电感D. 理想电压源答案：A5. 在串联电路中，电压和电流的关系是：A. 电压之和等于电流之和B. 电流之和等于电压之和C. 电压相等，电流不等D. 电流相等，电压不等答案：D6. 在并联电路中，电压和电流的关系是：A. 电压之和等于电流之和B. 电流之和等于电压之和C. 电压相等，电流不等D. 电流相等，电压不等答案：C7. 下列哪个定律描述了电路中电压和电流的关系？A. 欧姆定律B. 基尔霍夫定律C. 焦耳定律D. 热效应定律答案：A8. 在电路分析中，下列哪个方法可以求解电路中的未知量？A. 节点电压法B. 网孔电流法C. 电压源等效法D. 电流源等效法答案：ABCD9. 下列哪个元件的电流与电压成反比？A. 电阻B. 电容C. 电感D. 理想电流源答案：B10. 下列哪个元件的电流与电压成正比？A. 电阻B. 电容C. 电感D. 理想电压源答案：A二、填空题（每题2分，共20分）1. 电路分析中，电压和电流的参考方向是______。

答案：任意2. 理想电压源的电压与电流的关系是______。

答案：无关3. 理想电流源的电流与电压的关系是______。

答案：无关4. 在关联参考方向下，电压和电流的方向是______。

答案：相同5. 欧姆定律描述了电路中电压和电流的关系为______。

答案：U=IR6. 基尔霍夫定律包括______和______。

“电路分析基础”期末考试答案和评分标准一、填空题（每空1分） 1. 电荷守恒，能量守恒 2. n -1，b -n +1 3. 04. 小，小5. 减小6. 小于7. 理想电流源二、填空题（每空2分） 1. 伏安 2. ()()()d 11d C C u t u t u t t RC RC += 3. 同相4. 0 rad 或0°5. 较窄6.0.37. 1L +2L 8.9. 220V 10.<三、简答题（6分）1. 答案1：直流电无法引起变化的磁通，也就无法在次级产生感应电压。

答案2：根据变压器的VCR ，直流电（频率为零）作用下线圈阻抗为零，相当于导线，电压为零。

答案3：根据变压器的VCR ，互感电压和电流变化率成正比，直流作用下电流变化率为零，不会产生互感电压。

2. 电纳为0，即感纳与容纳相等，或固有频率与电源频率一致，或电路的端口电压与电流同相等。

四、计算题（每题6分，共12分） 1. 电压源单独作用时，()110145(A)(64)m I ==∠-︒+ （2分）()1()cos 1045(A)i t t ∴=-︒ （1分） 电流源单独作用时，(A)8.13)46(62=⨯+=i （2分） ()12()() 1.8cos 1045(A)i i t i t t ∴=+=+-︒ （1分）U C3VU 2. 写出Y 参数正确求解公式（1分）===++=ωωU U R L Y R L I U U U j j 11011111112 ===--=ωωU U LY g LI gU U U j j 1011212112 ===--=ωωU U L Y LI U U j j 102212121 ====ωωU U LY L I U U j j 102222221 （各1分）Y 参数矩阵为 ⎣⎦⎢⎥-⎢⎥=⎢⎥⎢⎥+-⎡⎤ωωωωL L g Y R L L j j 11j j 111 （1分） 五、计算画图题 1. 相量图如下图所示（4分) =ΩI R U R （2分） 2. 网络函数为+==ωωCR U H RU j 1(j )12 （2分）幅频特性为==ωH |(j )| （2分）幅频特性曲线如下图。

《电路分析基础》试卷（A ）一、填空题（每空1分）（本题15分）1.串联电阻可以扩大 表的量程，并联电阻可以扩大 表的量程。

2.叠加定理只适用于 的分析和计算。

3.正弦交流电的三要素是指它的 、 和 。

4.自然满足KVL 定律的电路求解方法是 ，自然满足KCL 定律的电路求解方法是 ，它们都是为减少方程式数目而寻求的电路求解方法。

5.空心变压器二次回路对一次回路的反射阻抗Z 1r = ；理想变压器二次回路折合到一次回路的折合阻抗Z 1n = 。

6.含有L 和C 元件的电路出现电压、电流同相的现象时，称电路发生了 。

7.一阶电路的三要素是指电路的 值、 值和 。

8.与非正弦波频率相同的一次谐波又称为 波，是构成非正弦波的基本成分。

二、判断说法的正确与错误（每小题1分）（本题 5分）1.测量单个电阻时不能在线测量，测量电阻时不能带电测量。

（ ）2.中线的作用就是使不对称三相负载成为对称三相负载。

（ ）3. 一阶电路的时间常数τ值越大，说明该一阶电路过渡过程进行的越快。

（ ）4. RLC 串联电路中，已知频率为f 0时电路发生谐振，当频率等于2f 0时电路呈容性。

（ ）5.功率表端子的接法：电流线圈与待测电路相串，电压线圈与待测电路相并。

（ ）三、单项选择题（每小题2分）（本题10分）1. 状态变量是指一阶电路中的（ ）A 、电感元件通过的电流和电容元件的极间电压B 、电感元件的端电压和通过电容元件的电流C 、电感元件的端电压和电容元件的极间电压D 、通过电感元件的电流和通过电容元件的电流2. 谐振电路中，品质因数Q 对选择性和通频带的影响是（ ）。

A 、品质因数Q 值越大，电路选择性越好，通频带越宽 B 、品质因数Q 值越大，电路选择性越好，通频带越窄C 、品质因数Q 值越小，电路选择性越差，通频带越窄D 、无法判断3. 下面各电路图中，为全耦合变压器的是（ ）A、2 2L4. 电子电路的显著特点是（ ）A ．高电压、小电流 B. 低电压、小电流 C. 小电流、小功率 D 、大功率、小电流 5. 正弦交流电路中，只消耗有功功率，不消耗无功功率的元件是（ ） A 、电阻元件B 、电感元件C 、电容元件D 、不存在四、简答题（本题10分）1. 试述提高功率因数的意义和方法。

电路下考试题及答案一、选择题（每题2分，共10分）1. 电路中，电压与电流的关系遵循以下哪个定律？A. 欧姆定律B. 基尔霍夫定律C. 法拉第电磁感应定律D. 楞次定律答案：A2. 理想电压源和理想电流源的主要区别是什么？A. 理想电压源两端电压恒定B. 理想电流源电流恒定C. 理想电压源不能短路D. 理想电流源不能开路答案：A3. 在串联电路中，总电阻与各分电阻的关系是？A. 等于各分电阻之和B. 等于各分电阻之积C. 等于各分电阻倒数之和D. 等于各分电阻倒数之积答案：A4. 电路中，电感元件的阻抗与频率的关系是？A. 与频率成正比B. 与频率成反比C. 与频率无关D. 与频率的平方成正比答案：A5. 电路中，电容元件的阻抗与频率的关系是？A. 与频率成正比B. 与频率成反比C. 与频率无关D. 与频率的平方成反比答案：B二、填空题（每题2分，共10分）1. 当电路中只有一个电阻时，其总电阻等于电阻的_______。

答案：阻值2. 电路中，如果电流为零，则该电路处于_______状态。

答案：开路3. 电路中，如果电压为零，则该电路处于_______状态。

答案：短路4. 电路中，电容器的单位是_______。

答案：法拉5. 电路中，电感器的单位是_______。

答案：亨利三、计算题（每题10分，共20分）1. 已知电路中有两个电阻R1=10Ω和R2=20Ω串联，求电路的总电阻。

答案：总电阻R=R1+R2=10Ω+20Ω=30Ω。

2. 已知电路中有一个电感L=0.5H和电容C=0.01F并联，求电路的总阻抗Z。

答案：总阻抗Z=1/(1/(2πfL)+1/(1/(2πfC)))，其中f为频率，代入数值计算即可得到结果。

四、简答题（每题15分，共30分）1. 简述电路中电压源和电流源的区别。

答案：电压源是提供恒定电压的电源，其特点是两端电压恒定，与电流无关；电流源是提供恒定电流的电源，其特点是电流恒定，与电压无关。

《电路分析基础》试卷（D卷）一、填空题（本题共7小题，每空1分，共 20 分）1.电路模型中的所有元件都是电路元件，其电特性、。

2.串联谐振电路的谐振条件是，谐振频率f0＝。

3.单一电阻元件的复阻抗Z＝，单一电感元件的复阻抗Z＝，单一电容元件的复阻抗Z＝，RL串联电路的复阻抗Z＝，RLC串联电路的复阻抗Z＝。

4.空心变压器二次回路对一次回路的反射阻抗Z1r= ；理想变压器二次回路折合到一次回路的折合阻抗Z1n= 。

5. 动态元件L的状态变量是，动态元件C的状态变量是。

6. 与非正弦波频率相同的一次谐波又称为波，是构成非正弦波的基本成分。

在非正弦周期波中，如果谐波频率是一次谐波频率的奇数倍，称为次谐波；若谐波频率是一次谐波频率的偶数倍时，称为次谐波，高于一次谐波的所有谐波分量统称为次谐波。

7. 提高功率因数有两种方法：补偿法和补偿法。

二、判断说法的对、错题（本题共8小题，每小题1分，共8分）1. 实际三相照明电路中，如果各相负载对称安装，就可以不要中线。

（）2. 电阻和电抗都是电压有效值和电流有效值的比值，因此概念相同。

（）3. 阻抗三角形、电压三角形和功率三角形是相似三角形，因此它们都是相量图。

（）4. 品质因数Q值越高则电路的选择性越好，因此设计实际电路时把Q值取得越高越好。

（）5. 空心变压器、理想变压器和全耦合变压器，它们的变比公式没有差异。

（）6. RLC串联电路中，已知频率为f时电路发生谐振，当频率等于2f 时电路呈容性。

（）7. 功率表的电压线圈应并接在待测电路两端，电流线圈应串接在待测电路中。

（）8. 当电路发生换路时，电容元件的电流不能发生跃变，按指数规律增加。

（）三、单项选择题（本题共10小题，每小题2分，共20分）1. 单一电容元件电路的电压有效值不变，当频率增大时，电路中的电流将（）。

A、减小B、增大C、不变D、无法判断2. 谐振电路中，品质因数Q对选择性和通频带的影响是（）。
