正弦交流电的瞬时值最大值和有效值

交流电的平均值、瞬时值、最大值、有效值1．从交流发电机来看这些概念的实值。

1、发电模式：N 匝线圈，其面积为S ，总电阻为r ，在一匀强磁场中（磁感应强度为B ），绕垂直于B 的轴，以角速度ω匀速转动；即构成交流电源；交流电源通过滑环和电刷引到外电路，即构成交流全电路。

2、概念的理解：A 、最大值，当线圈平面与磁场平行时，出现最大值。

最大电动势Em=NB ωS最大电流Im=rR Em +，R 两端的最大电压Um=I m ·R 。

注意：最大值与线圈的形状、以及转动轴处于线圈平面内哪个位置无关，但转轴应与磁感线垂直。

B 、瞬时值：交流全路中，其电动势、电流、电压、均随时间发生周期性变化，如从中性面开始计时，其瞬时值分别为：e=Emsin ωt i=Imsin ωt u=Umsin ωtC 、有效值：对于正弦（或余弦）交流电，有效值=2最大值 。

有效值也叫均方根值 即 E=2EmI=2ImU=2UmD 、 平均值： 对于某一段时间或某一过程，其平均感应电动势： I t NE 平均电流→∆∆∙=φ=U rR E 平均电压→+=I R ∙ 2、容易出现的错误：（1）有效值的理解：有效值=2最大值，学生容易把条件“正弦或余弦”交流电忽视，对于非正弦或余弦交流电，学生很难建立起电流热效应方程，以求解有效值。

如：求以下交流电的有效值。

学生容易出现以下几种答案： a : U=2, b : U=2 c: U=2正确的解法： 建立电流热效应方程： 2.01.031.05222⨯=⨯+⨯RU R R 即： U=17 （V ）注意：①各种交流用电器上所标的额定电压、电流均指有效值。

②交流电表的示数全为有效值。

③电器元件（如电容）的击穿电压（耐压值）指的是最大值，但保险丝熔断电流为有效值④一般所说交流电的值，均为有效值⑤ 求解交流电产生的热量问题时，必须用有效值，不能用平均值。

⑥中各量均为有效值。

⑦ 若计算通过电路某一截面的电量，需用电流的平均值。

交流电“四值”的理解与应用交变电流的大小和方向都随时间作周期性变化，所以要准确描述交变电流的产生的效果，需要用到“最大值、有效值、瞬时值、平均值”四个物理量。

交流电的“最大值、有效值、瞬时值、平均值”常称为交流电的“四值”。

这四个类似但又有区别的物理量，容易造成混乱，理解好“四值”对于学习交流电有极大的帮助。

一、准确把握概念1. 瞬时值：交流电流、电压、电动势在某一时刻所对应的值称为它们的瞬时值。

瞬时值随时间的变化而变化。

不同时刻，瞬时值的大小和方向均不同。

交流电的瞬时值取决于它的周期、幅值和初相位。

以正弦交流电为例（从中性面开始计时）。

则有：其瞬时值为：e=E m sinωt i=I m sinωt u=U m sinωt2．最大值：交变电流的最大值是指交变电流在一个周期内所能达到的最大值，它可以用来表示交变电流的强弱或电压的高低。

以正弦交流电为例。

则有：E m =nB ωS ，此时电路中的电流强度及用电器两端的电压都具有最大值，即I m =r R E m +， U m =I m R 。

3．有效值：交变电流的有效值是根据电流的热效应来定义的，让交变电流和恒定电流通过相同阻值的电阻，如果在相同的时间内产生的热量相等，我们就把这一恒定电流的数值叫做这一交变电流的有效值。

4．平均值：交变电流的平均值是指在某一段时间内产生的交变电流对时间的平均值。

对于某一段时间或某一过程，其平均感应电动势： I t N E 平均电流→∆∆∙=φ=U rR E 平均电压→+=I R ∙二、正弦交流电的“四值”之间的关系1、正弦交流电的有效值与最大值的关系： U=m mU U 707.02=，I=m mI I 707.02=注：I U 是电流、电压的有效值，I m 、U m 是电流、电压的最大值2、正弦交流电的平均值与最大值和有效值的关系：m m P I I I 637.02==π，m m P U U U 637.02==π，I I P 90.0=，U U P 90.0=注：I p 、U p 是电流、电压的平均值三、“四值”的应用例1、有一正弦式交流电源，电压有效值U=120V ，频率为f=50Hz 向一霓虹灯供电，若霓虹灯的激发电压和熄灭电压均为U 0=602V ，试估算在一个周期内，霓虹灯发光时间有多长？为什么人眼不能感到这种忽明忽暗的现象？解析：如图1所示，画出一个周期内交流电的U-t 图象，其中阴影部分对应的时间t 1表示霓虹灯不能发光的时间，根据对称性，一个周期内霓虹灯不能发光的时间为4t 1，据u=U m sinωt 求得t 1=（1/600）s 再由对称性一个周期内能发光的时间：t=T-4t 1=（1/75）s 很明显霓虹灯在工作过程中是忽明忽暗的，而熄灭的时间间隔只有(1/300)s ,（如图１中t 2时刻到t 3时刻）由于人的眼睛具有视觉暂留现象，而这个视觉暂留时间约(1/16)s 为远大于(1/300)s ，因此经过灯光刺激的人眼不会因为短暂的熄灭而有所感觉。

教案纸
电压与电流的相位差为：2
)6
(3
πππϕϕϕ=--=-=i u
相位差的存在，表示两个正弦量的变化进程不同。

两个正弦量，根据相位差的不同，可以有以下几种不同的变化进程:
（1）当ϕ= 0，即ϕu = ϕi 时，两个正弦量的变化进程相
同，称为电压u 与电流i 同相；
（2）当ϕ> 0，即
ϕ
u
>
ϕ
i
时，电压u 比电流i 先到达零值
或正的最大值，称电压u 比电流i 在相位上超前ϕ角。

反过来也可以称电流i 比电压u 滞后ϕ角，
（3）当ϕ=2
π
时，两正弦量的变化进程相差90°称它们为正交，
（4）当ϕ=π时，两正弦量的变化进程刚好相反，称它们为反相，
【例题】 已知两正弦电动势分别是:
e 1=100V t )60100sin(2︒+π，e 2V t )30100sin(265︒-=π。

求：（1）各电动势的最大值和有效值；
（2）频率、周期、相位、初相位、相位差； 解：（1）最大值 V Em 21001= V Em 2652= 有效值 V E 1002
21001==
V E 652
2652==
（2）频率
Hz
f
f 50210022
1
===
=
π
π
πω 周期 s f T T 02.050
1
121==== 相位
)60100(1︒+=t πα )30100(2
︒-=t πα
初相位︒=601
ϕ ︒-=302
ϕ
相位差︒=︒--︒=-=
90)30(602
1
ϕ
ϕϕ。

交流电的基本概念交流电可分为正弦交流电和非正弦交流电。

正弦交流电的大小和方向随时间按正弦规律周期性变化，通常所说的交流电就是指正弦交流电。

1. 正弦交流电（1）正弦交流电的产生：正弦交流电由交流发电机产生的。

（2）正弦交流电的三要素①瞬时值、最大值、有效值图1 正弦交流电波形瞬时值：正弦波上每一点的幅度称为正弦交流电的瞬时值，反映该点正弦交流电的大小，用小写字母表示，如i、u分别表示正弦交流电流和正弦交流电压的瞬时值。

峰值：正弦波上幅度最大点的值称为峰值。

峰值有两个，其中一个峰值为正，另一个峰值为负，两者大小相等。

峰-峰值：两个峰值之间的垂直量称正弦交流电的峰-峰值，如图2所示。

峰值的绝对值称正弦交流电的最大值，反映正弦交流电大小变化的范围，用大写字母加下标m表示，如I m、U m分别表示正弦交流电流和正弦交流电压的最大值。

图2 正弦波的峰-峰值有效值：相同时间内、相同电阻上，产生与交流电相同热量所需的直流电的大小。

I＝0.707I m U＝0.707U m一般电气设备上标注的额定电压、额定电流都是指有效值。

当给定或测量交流电压、交流电流时，除非特别说明，也都是指有效值。

大多数仪表都能测量显示交流电压、交流电流的有效值。

②相位角、初相角在实际应用中，正弦波的相位通常用转子线圈旋转了多长时间来表示。

如果1秒钟转子线圈旋转了ω电角度，则t时间正弦波的相位为：Φ＝ωt＋φ其中，Φ称为相位角，φ称为初相角③周期、频率、角频率周期：正弦波完成一次循环所需的时间叫周期，用T表示。

周期的单位是秒（s）。

频率：指1秒钟循环的次数，用f表示。

频率的单位是赫兹（Hz），简称赫。

角频率：指1秒钟变化的电角度，用ω表示，单位是弧度/秒（rad/s）。

关系：2πf（3）正弦交流电的表示三角函数法：u＝U m sin（ωt＋φu）＝U sin（ωt＋φu）i＝I m sin（ωt＋φi）＝I sin（ωt＋φi）波形图表示法：图3 正弦交流电的波形表示2. 三相正弦交流电正弦交流电有单相正弦交流电和三相正弦交流电两种，实际应用中的单相正弦交流电只是三相正弦交流电中的某一相。

交流电平均值、瞬时值、最大值、有效值的区别高中分校 林永德在交流电教学中，历届学生对交流电的瞬时值、最大值、有效值、平均值的理解容易出错，有的乱用方式，有的忽视条件，如果在教学中注意以下两个方面，可以有效地防止学生所出的错误。

1．以交流发电模式为主体，揭示概念的实值。

① 发电模式：N 匝线圈，其面积为S ，总电阻为r ，在一匀强磁场中（磁感应强度为B ），绕垂直于B 的轴，以角速度ω匀速转动；即构成交流电源；交流电源通过滑环和电刷引到外电路，即构成交流全电路。

② 概念的理解：A 、最大值，当线圈平面与磁场平行时，出现最大值。

最大电动势Em=NB ωS 最大电流Im=rR Em +，R 两端的最大电压Um=I m ·R 。

B 、瞬时值:交流全路中，其电动势、电流、电压、均随时间发生周期性变化，如从中性面开始计时，其瞬时值分别为：e=Emsin ωt i=Imsin ωt u=Umsin ωtC 、有效值：对于正弦（或余弦）交流电，有效值=2最大值。

即 E=2EmI=2ImU=2UmD 、 平均值： 对于某一段时间或某一过程，其平均感应电动势： I t NE 平均电流→∆∆∙=φ=U rR E 平均电压→+=I R ∙ 2、学生容易出现的错误：（1）有效值的理解：有效值=2最大值，学生容易把条件“正弦或余弦”交流电忽视，对于非正弦或余弦交流电，学生很难建立起电流热效应方程，以求解有效值。

如：求以下交流电的有效值。

学生容易出现以下几种答案： a : U=25, b : U=23c: U=28正确的解法： 建立电流热效应方程： 2.01.031.05222⨯=⨯+⨯RU R R 即： U=17 （V ）（2）平均值的理解：如：交流发电模式中，从中性面开始，转过060，求此过程的平均电动势。

学生容易出现以下错误，把平均电动势理解为电动势的平均值，即E =S NB Em e e ω43260sin 02021=+=+ 正确的解法： E =N πωωπφ2326160cos 0S NB BS BS N t =∙-=∆∆ （3）求解功率或电热用交流电源给外电路供电，在求解功率或电热问题的时候，学生很容易把平均值与有效值混淆。

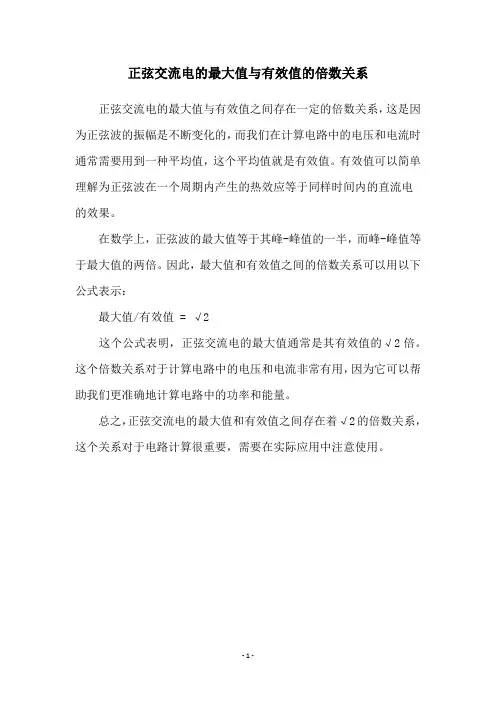

正弦交流电的最大值与有效值的倍数关系正弦交流电的最大值与有效值之间存在一定的倍数关系，这是因为正弦波的振幅是不断变化的，而我们在计算电路中的电压和电流时通常需要用到一种平均值，这个平均值就是有效值。

有效值可以简单理解为正弦波在一个周期内产生的热效应等于同样时间内的直流电
的效果。

在数学上，正弦波的最大值等于其峰-峰值的一半，而峰-峰值等于最大值的两倍。

因此，最大值和有效值之间的倍数关系可以用以下公式表示：
最大值/有效值 = √2
这个公式表明，正弦交流电的最大值通常是其有效值的√2倍。

这个倍数关系对于计算电路中的电压和电流非常有用，因为它可以帮助我们更准确地计算电路中的功率和能量。

总之，正弦交流电的最大值和有效值之间存在着√2的倍数关系，这个关系对于电路计算很重要，需要在实际应用中注意使用。

- 1 -。

正弦交流电的瞬时值、最大值、有效值
————————————————————————————————作者：————————————————————————————————日期：
正弦交流电的瞬时值、最大值、有效值
在了解正弦交流电的瞬时值、最大值和有效值之前我们先来看看前一节课中的正弦交流电电动势波形图，如下右图所示。

这个波形图还可以用数学表达式表示为：
公式中：Em表示为最大值、ω为电角度、e为瞬时值、t表示时间。

由上述公式可见，交流电的大小是随着时间变化而变化的，瞬时值（某一瞬间）的大小在零和正负峰值之间变化，最大值也仅是一瞬间数值，不能反映交流电的做工能力。

于是便引入有效值的概念，其定义为：
如果交流电和直流电分别通过同一电阻，两者在相同的时间内所消耗的电能相等（或所产生的焦耳热相同），则此直流电的数值就叫做交流电有效值的数值。

正弦交流电的电动势、电压、电流的有效值分别以E、U、I表示。

通常所说的交流电的电动势、电压、电流的大小均值它的有效值。

交流电电气设备上标的额定值以及交流电仪表所指示的数值也均为有效值。

理论和实验均已表面、正弦交流电的有效值与最大值之间的关系为：
其他正弦量（电压、电流等）也可以写出文中开头第一个表达式的形式：
电压、电流也都有瞬时值、最大值、有效值。

一般瞬时值用小写字母（如u、i等）表示，最大值用大写字母附有下标m字母表示（如Um、Im）。

有效值用大写字母（U、I）表示。

最大值与有效值的关系为：。

正弦交流电流是一种常见的交流电流，其瞬时值表达式为：i(t) = Imsin[2πft + ψ](式中：Im 表示最大值，f表示频率，ψ表示初相位)。

根据交流电的基本知识，我们知道交流电的电压或电流会随着时间周期性地变化。

对于正弦交流电流，它的变化规律就是上述表达式中的正弦函数。

这个函数曲线是以2π为周期、以f为频率的上下波动曲线。

它的峰值就是Im，初相位ψ则表示电流在t=0时的相位。

当我们将这些参数应用到具体的时间t上时，我们可以写出正弦交流电流的瞬时值表达式。

比如说，让我们设定电流的最大值为6安培（Imsin ≈6安培），频率为50赫兹（f ≈50Hz），初相位为0（ψ= 0）。

按照上述公式，瞬时值表达式就变成了：i(t) = 6A*sin(2πft)。

在这个表达式中，我们需要注意到2πft这个部分。

这个部分表示的是时间t与频率f的乘积再加上一个角度值（即2πft）。

这个角度值在直角三角形中相当于一个弧度值，它决定了正弦波形的位置。

所以，当t=0时，正弦交流电流的瞬时值为：i(t=0) = 6A*sin(0) = 6A。

这个值就是我们说的电流的瞬时值。

它随着时间的推移而变化，但总是在一个固定的周期内上下波动。

总结一下，正弦交流电流的瞬时值表达式为i(t) = Imsin[2πft + ψ]，其中最大值、频率和初相位都是常数。

当时间t=0时，瞬时值为i(t=0) = 6A。

在接下来的时间里，这个值会随着时间的变化而变化，呈现出正弦波的形式。
