脱醇型透明RTV硅橡胶的制备与性能研究

单组分脱醇型硅酮密封胶的性能研究与探讨引言：硅酮密封胶作为一种高性能密封材料，受到了广泛应用和深入研究。

传统的硅酮密封胶存在着渗油、收缩等问题，难以满足苛刻的应用环境和要求。

为了应对这种情况，单组分脱醇型硅酮密封胶应运而生，可以有效地解决传统硅酮密封胶的种种问题，具有很好的应用前景。

本文通过对单组分脱醇型硅酮密封胶的性能进行研究和探讨，旨在为相关领域的研究提供参考和借鉴。

一、单组分脱醇型硅酮密封胶的基本概念单组分脱醇型硅酮密封胶是一种新型的密封材料，相比传统的硅酮密封胶，其含醇基量较少，采用了先进的脱醇技术，性能更加优越。

在使用时，只需要将单组分脱醇型硅酮密封胶涂覆在需要密封的部位上，随着时间的推移，材料中的醇分子会逐渐挥发，形成一层坚韧的硅化物密封层，能够很好地抵抗氧化、紫外线、高温、寒冷等恶劣环境的影响，保持材料的耐久性和稳定性。

二、单组分脱醇型硅酮密封胶的性能1.耐化学性能单组分脱醇型硅酮密封胶具有非常优异的耐化学性能，能够很好地抵御各种有害物质的侵蚀，如油、水、化学试剂等。

这种性能使得单组分脱醇型硅酮密封胶在工业、汽车、航空等领域得到了广泛应用。

2.耐高温性能单组分脱醇型硅酮密封胶的硅化物密封层能够承受高温的侵蚀，具有很好的耐高温性能。

在高温环境下，硅化物密封层的硬度和强度并不会明显下降，仍能很好地保持密封效果，这使得单组分脱醇型硅酮密封胶在一些高温环境下得到了广泛应用。

3.耐紫外线性能单组分脱醇型硅酮密封胶的硅化物密封层能够有效地抵抗紫外线的侵蚀，具有很好的耐紫外线性能。

这种性能使得单组分脱醇型硅酮密封胶在建筑、机械等领域中的应用得到了广泛推广。

4. 耐磨性能单组分脱醇型硅酮密封胶在含有颗粒物质较多的环境下，具有很好的耐磨性能。

硅化物密封层能够有效地抵抗机械化反应的破坏，长期保持良好的密封性和耐久性。

三、单组分脱醇型硅酮密封胶的应用前景单组分脱醇型硅酮密封胶作为一种新型的密封材料，具有很好的应用前景。

单组分透明脱醇室温硫化硅橡胶的研究进展作者：孙全吉张辉范召东吴娜王磊来源：《粘接》2021年第10期摘要：综述了单组分透明脱醇室温硫化硅橡胶的研究进展，分别介绍了α-官能基硅烷体系、有机钛体系、有机锡体系、有机锡/有机钛并用体系的单组分透明脱醇室温硫化硅橡胶性能的特点。

关键词：透明;脱醇;室温硫化硅橡胶中图分类号：TQ333.93 文献标识码：A 文章编号：1001-5922（2021）10-0010-04Research Progress of One-component Transparent Dealcoholized Silicone RubberSun Quanji1， Zhang Hui2， Fan Zhaodong1， Wu Na1， Wang Lei1（1.AECC Beijing Institute of Aeronautical Materials， Beijing 100095， China;2. Military Representive office of army aviation department in Beijing， Beijing 100095，China ）Abstract：This paper reviews the research progress of one-component transparent dealcoholization room temperature vulcanized silicone rubber. The performance characteristics of single-component transparent dealcoholized room temperature vulcanized silicone rubber of α-functional silane system， organotitanium system， organotin system， organotin/organotitanium combined system are introduced respectively.Key words：transparent;dealcoholized; room temperature vulcanized silicone rubber单组分室温硫化硅橡胶是以液体端羟基硅橡胶为基胶，多官能团硅烷为交联剂，配合补强填料、催化剂、增粘剂等，在隔绝空气下混合均匀后，分装密闭保存而成;它挤出后接触空气中的水分，即可发生交联反应而成弹性体。

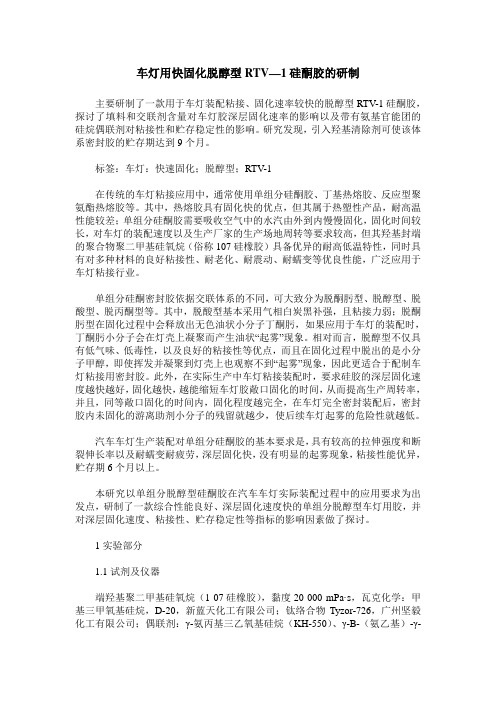

车灯用快固化脱醇型RTV—1硅酮胶的研制主要研制了一款用于车灯装配粘接、固化速率较快的脱醇型RTV-1硅酮胶，探讨了填料和交联剂含量对车灯胶深层固化速率的影响以及带有氨基官能团的硅烷偶联剂对粘接性和贮存稳定性的影响。

研究发现，引入羟基清除剂可使该体系密封胶的贮存期达到9个月。

标签：车灯：快速固化；脱醇型；RTV-1在传统的车灯粘接应用中，通常使用单组分硅酮胶、丁基热熔胶、反应型聚氨酯热熔胶等。

其中，热熔胶具有固化快的优点，但其属于热塑性产品，耐高温性能较差；单组分硅酮胶需要吸收空气中的水汽由外到内慢慢固化，固化时间较长，对车灯的装配速度以及生产厂家的生产场地周转等要求较高，但其羟基封端的聚合物聚二甲基硅氧烷（俗称107硅橡胶）具备优异的耐高低温特性，同时具有对多种材料的良好粘接性、耐老化、耐震动、耐蠕变等优良性能，广泛应用于车灯粘接行业。

单组分硅酮密封胶依据交联体系的不同，可大致分为脱酮肟型、脱醇型、脱酸型、脱丙酮型等。

其中，脱酸型基本采用气相白炭黑补强，且粘接力弱；脱酮肟型在固化过程中会释放出无色油状小分子丁酮肟，如果应用于车灯的装配时，丁酮肟小分子会在灯壳上凝聚而产生油状“起雾”现象。

相对而言，脱醇型不仅具有低气味、低毒性，以及良好的粘接性等优点，而且在固化过程中脱出的是小分子甲醇，即使挥发并凝聚到灯壳上也观察不到“起雾”现象，因此更适合于配制车灯粘接用密封胶。

此外，在实际生产中车灯粘接装配时，要求硅胶的深层固化速度越快越好，固化越快，越能缩短车灯胶敞口固化的时间，从而提高生产周转率，并且，同等敞口固化的时间内，固化程度越完全，在车灯完全密封装配后，密封胶内未固化的游离助剂小分子的残留就越少，使后续车灯起雾的危险性就越低。

汽车车灯生产装配对单组分硅酮胶的基本要求是，具有较高的拉伸强度和断裂伸长率以及耐蠕变耐疲劳，深层固化快，没有明显的起雾现象，粘接性能优异，贮存期6个月以上。

本研究以单组分脱醇型硅酮胶在汽车车灯实际装配过程中的应用要求为出发点，研制了一款综合性能良好、深层固化速度快的单组分脱醇型车灯用胶，并对深层固化速度、粘接性、贮存稳定性等指标的影响因素做了探讨。

一种透明脱醇型单组分室温硫化硅橡胶的制备方法的报告，
800字
室温硫化硅橡胶是一种多用途的单组分材料，具有优异的机械性能和耐腐蚀性。

在这里报告一种制备一种透明脱醇型单组分室温硫化硅橡胶的方法。

总体原料：硅橡胶、乙烷、硫化铝铵。

制备步骤：
1. 将所需的硅橡胶按照配方要求量装入盛装物中，并加入乙烷作为溶剂。

将混合物搅拌至均匀。

2. 将硫化铝铵添加到混合物中，继续搅拌，直至混合均匀。

3. 继续搅拌，不时移动底座，直到组分完全混合，形成光滑的乳白色混合物。

4. 把混合物倒入模具中，然后室温固化（可根据应用需求，采用热固化方式也可）。

5. 固化产品从模具中取出，进行必要的检测，确保该产品符合尺寸标准和性能要求。

该制备过程可得到一种透明脱醇型单组分室温硫化硅橡胶。

该产品的优点在于抗拉伸和抗压性能好，耐热性能强，耐老化性和耐腐蚀性也都非常优异。

此外，该产品也具有良好的机械性
能，可用于多种应用中。

以上是一种制备透明脱醇型单组分室温硫化硅橡胶的方法，希望能为用户提供帮助。

化工进展Chemical Industry and Engineering Progress2023 年第 42 卷第 7 期有机胍催化脱氢型RTV 硅橡胶的制备和可降解性能储甜甜，刘润竹，杜高华，马嘉浩，张孝阿，王成忠，张军营（北京化工大学碳纤维及功能高分子教育部重点实验室，材料科学与工程学院，北京 100029）摘要：由于有机锡、铂金催化剂具有毒性且价格昂贵，新型绿色环保催化体系一直是室温硫化（RTV ）硅橡胶的研究热点。

本文以正丁胺和二环己基碳二亚胺为原料，通过亲核加成反应设计合成了一种新型有机胍催化剂，并用于脱氢型RTV 硅橡胶的催化。

探究了催化剂用量、交联剂用量、填料用量对硅橡胶性能的影响，与传统的二月桂酸二丁基锡相比，在活性期基本一致时，有机胍催化剂的用量更低，约为有机锡用量的1/3，并且有机胍催化体系的不粘期更短，这意味着在相同操作时间的条件下具有更短的完全硫化时间，具有很好的实用价值。

有机胍催化体系经配方优化后具有优异的拉伸性能，拉伸强度为1.92MPa ，断裂伸长率为1117%。

有机胍催化体系室温降解研究表明，溶剂的极性越强，硫化硅橡胶降解率越高，在乙酸乙酯中可达52%，这使得有机胍催化硅橡胶有望用于可拆卸粘接领域。

关键词：硅橡胶；脱氢缩合；催化剂；制备；降解中图分类号：TQ333 文献标志码：A 文章编号：1000-6613（2023）07-3664-10Preparation and chemical degradability of organoguanidine-catalyzeddehydrogenation type RTV silicone rubbersCHU Tiantian ，LIU Runzhu ，DU Gaohua ，MA Jiahao ，ZHANG Xiao ’a ，WANG Chengzhong ，ZHANG Junying(Key Laboratory of Carbon Fiber and Functional Polymers of Ministry of Education, College of Materials Science andEngineering, Beijing University of Chemical Technology, Beijing 100029, China)Abstract: Novel green and environment-friendly catalyst have always been the research hotspot of room temperature vulcanized (RTV) silicone rubber owing to the toxicity and high cost of their traditional tin- and platinum-based catalysts. In this paper, a novel organic guanidine catalyst was designed and synthesized from n -butamine and dicyclohexyl carbon diimide (DCC), and the product was utilized to catalyze dehydro-type RTV silicone rubber. The effect of dosage of catalyst, crosslinker and filler on silicone rubber performance was explored. Compared with dibutyltin dilaurate, when the active period was basically consistent, the amount of organic guanformine catalyst was lower, about one third of the amount of organic tin, and the non-adhesive period of the organic guanformine catalytic system was shorter,which implied shorter complete vulcanization time under the same operating time. The organic guanidine catalytic system owned excellent tensile property with a tensile strength of 1.92MPa and an elongation at break of 1117%. The degradation behavior of the organic guanidine catalytic system was studied at room temperature. The results showed that the stronger the polarity of the solvent, the higher the degradation rate of silicone vulcanizates up to 52% in ethyl acetate, which研究开发DOI ：10.16085/j.issn.1000-6613.2022-1626收稿日期：2022-09-05；修改稿日期：2022-10-27。

单组分RTV硅橡胶的制备方法以端羟基聚二甲基硅氧烷（107胶）为基胶、甲基三甲氧基硅烷和乙烯基三乙氧基硅烷为交联剂、纳米碳酸钙和气相白炭黑为补强填料、氨基硅烷和环氧基硅烷为偶联剂，制得脱醇型单组分室温硫化（RTV-1）硅橡胶。

研究了搅拌速率、交联剂、硅烷偶联剂及催化剂的处理方法对RTV-1硅橡胶性能的影响。

结果表明，搅拌速率明显影响胶料的黏度高峰以及产品性能，交联剂混合一段时间后再使用会延长RTV-1硅橡胶的表干时间；而硅烷偶联剂和催化剂混合一段时间后再使用则会缩短RTV-1硅橡胶的表干时间。

标签：RTV；硅橡胶；处理方法；搅拌速率单组分室温硫化（RTV-1）硅橡胶以其优异的耐候性、耐高低温性、电绝缘性和所用原料绿色环保等优势，在建筑、仪器仪表、工业修补、消费电子及LED 照明等领域有着广泛的应用。

尤其是脱醇型硅橡胶，因具有无刺激性酸味、无腐蚀、品种众多及适用性较强等优点，成为RTV-1硅橡胶中主要的发展方向之一[1～3]。

本文以端羟基聚二甲基硅氧烷（107胶）为基胶，加入二甲基硅油、纳米碳酸钙和气相白炭黑等填料制得基料，再配以脱醇型交联剂、硅烷偶联剂和有机钛催化剂等制得脱醇型RTV-1硅橡胶。

研究了搅拌速率和时间，交联剂、偶联剂及催化剂的添加方法对RTV-1脱醇型硅橡胶性能的影响。

1 实验部分1.1 实验原料端羟基聚二甲基硅氧烷（107胶，黏度为10 000～80 000 mm2/s），自制；二甲基硅油（黏度为350～1 000 mm2/s），自制；纳米碳酸钙（粒径为80～100 nm），建德天石碳酸钙有限公司；甲基三甲氧基硅烷、乙烯基三甲氧基硅烷，荆州江汉精细化工有限公司；气相白炭黑（比表面积为150 m2/g），瓦克化学股份有限公司；氨丙基三乙氧基硅烷（KH-550）、环氧丙氧丙基三甲氧基硅烷（KH-560），湖北新蓝天材料股份有限公司；有机钛催化剂（Ti-726）：广州坚毅化工进出口有限公司。

光伏组件用脱醇型RTV-1硅酮密封胶的制备及性能影响因素研究孙明辉;刘海涛【摘要】采用烷氧基封端的聚二甲基硅氧烷制备了一种脱醇型光伏组件用RTV-1硅酮密封胶,探讨了交联剂含量、催化剂类型和用量以及偶联剂类型和用量对该光伏胶表干时间、深层固化、贮存稳定性、耐黄变性能和粘接性能等的影响.结果表明,交联剂质量分数在2％左右时,具有较佳的固化速率、贮存稳定性和挤出施工性能;选用有机锡螯合物作催化剂且添加量在3‰左右时,能够获得良好的固化速率,且贮存性能稳定;使用KH-540和KH-590复配型偶联剂,对电池组件材料具有良好的粘接和抗黄变性能.%Using the alkoxy-terminated polydimethylsiloxane a dealcoholized type RTV-1 silicone sealant for solar PV modules was prepared.And the effects of the crosslinker content,type and content of the catalysts as well as type and content of the coupling agents on the tack free time,curing rate,storage stability,yellowing resistance and bonding properties were discussed.The results showed that when the crosslinker content was about 2.0 phr,the sealant had better curing rate,storage stability and extruding workability;when the content of organotin chelate as the catalyst was about 3％,the sealant had better curing rate and storage stability.In addition,it showed that the sealant had better yellowing resistance and adhesion properties to different substrates for the solar PV modules when KH-540&KH-590 were used as the compound coupling agent.【期刊名称】《粘接》【年(卷),期】2017(000)011【总页数】4页(P40-43)【关键词】光伏组件;脱醇型;硅胶【作者】孙明辉;刘海涛【作者单位】广州机械科学研究院有限公司,广东广州510700;国家橡塑密封工程技术研究中心,广东广州510530;广州机械科学研究院有限公司,广东广州510700;国家橡塑密封工程技术研究中心,广东广州510530【正文语种】中文【中图分类】TQ436+.6太阳能光伏发电作为一种可持续的能源替代方式，近年来得到迅速发展，我国在太阳能发电及组件生产、出口等方面走在世界前列。

Preparation and properties of flame retardant dealcohilized room temperature vulcanized one componentsilicone sealantA Dissertation Submitted for the Degree of MasterCandidate：Duan YuSupervisor：Prof. Ma WenshiMr. Zhong Hanrong（Senior Engineer）South China University of TechnologyGuangzhou, China摘要单组份室温硫化（RTV-1）硅酮密封胶因其优异的粘结密封性、对基材无腐蚀性、无臭味、在苛刻环境中能保持良好的物理性能及电性能，且使用方便，被广泛地应用于建筑、电子电气、航天航空、汽车工业、医药卫生等领域。

但RTV-1硅酮密封胶本身易燃，遇明火即会燃烧。

本论文选用两种价廉易得的无卤阻燃剂氢氧化铝（Al(OH)3）、铝硅酸盐，并通过阻燃剂之间的复配、协同阻燃作用，制备了综合性能良好的脱醇型RTV-1硅酮密封胶。

采用万能材料试验机对阻燃密封胶的力学性能进行了测试。

通过极限氧指数、垂直燃烧、锥形量热仪和热失重分析等方法分析了阻燃密封胶的阻燃性能。

采用加速老化的方法分析了阻燃密封胶的贮存稳定性，并使用扫描电子显微镜（SEM）分析了阻燃剂在密封胶基体中的分散状况。

具体的研究内容和成果包括：第一，选用Al(OH)3作阻燃剂，考察了其粒径、用量对阻燃密封胶的硫化速度、硬度、力学性能、阻燃性能、贮存稳定性及热稳定性的影响。

结果表明，Al(OH)3粒径越小，密封胶的力学性能及阻燃性能越好，但贮存稳定性能变差，综合考虑，本课题选用粒径为5μm的Al(OH)3。

随着Al(OH)3用量的增加，密封胶的极限氧指数不断提高，垂直燃烧等级先提高后不变，硫化速度变快，硬度增加，拉伸强度先增加后降低，断裂伸长率下降。
