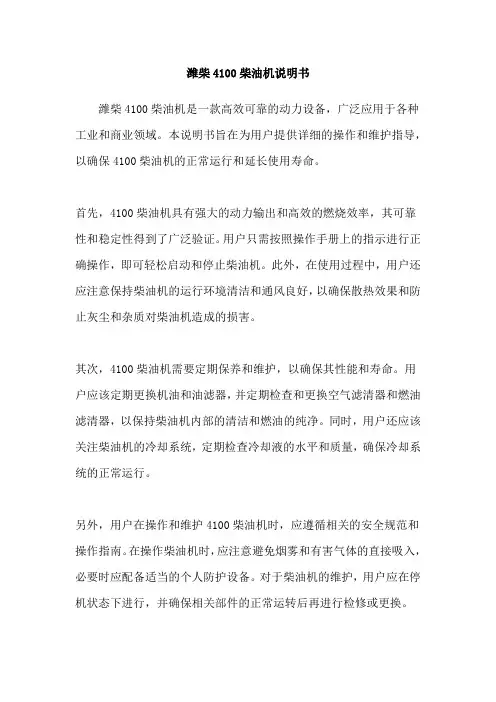

潍柴4100柴油机说明书
潍柴4100柴油机是一款高效可靠的动力设备，广泛应用于各种工业和商业领域。
本说明书旨在为用户提供详细的操作和维护指导，以确保4100柴油机的正常运行和延长使用寿命。
首先，4100柴油机具有强大的动力输出和高效的燃烧效率，其可靠性和稳定性得到了广泛验证。
用户只需按照操作手册上的指示进行正确操作，即可轻松启动和停止柴油机。
此外，在使用过程中，用户还应注意保持柴油机的运行环境清洁和通风良好，以确保散热效果和防止灰尘和杂质对柴油机造成的损害。
其次，4100柴油机需要定期保养和维护，以确保其性能和寿命。
用户应该定期更换机油和油滤器，并定期检查和更换空气滤清器和燃油滤清器，以保持柴油机内部的清洁和燃油的纯净。
同时，用户还应该关注柴油机的冷却系统，定期检查冷却液的水平和质量，确保冷却系统的正常运行。
另外，用户在操作和维护4100柴油机时，应遵循相关的安全规范和操作指南。
在操作柴油机时，应注意避免烟雾和有害气体的直接吸入，必要时应配备适当的个人防护设备。
对于柴油机的维护，用户应在停机状态下进行，并确保相关部件的正常运转后再进行检修或更换。
总之，潍柴4100柴油机是一款可靠高效的动力设备，通过正确的操作和维护，用户可以确保柴油机的可靠性和延长使用寿命。
本说明书提供了详细的操作和维护指南，帮助用户更好地使用和维护4100柴油机，确保其正常运行和高效工作。

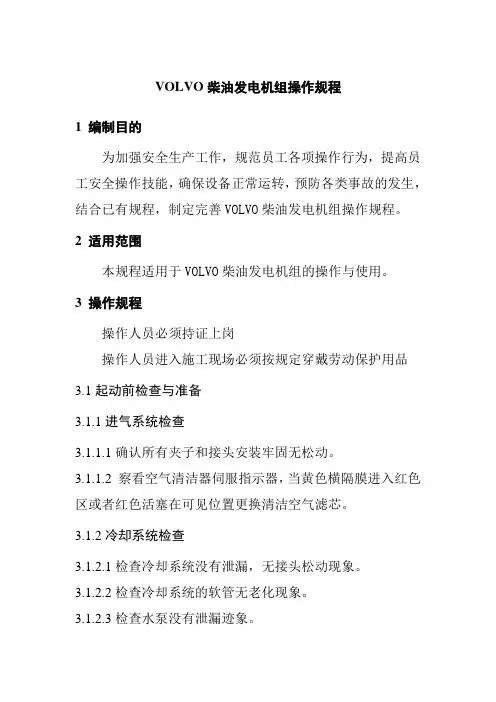

VOLVO柴油发电机组操作规程1 编制目的为加强安全生产工作，规范员工各项操作行为，提高员工安全操作技能，确保设备正常运转，预防各类事故的发生，结合已有规程，制定完善VOLVO柴油发电机组操作规程。
2 适用范围本规程适用于VOLVO柴油发电机组的操作与使用。
3 操作规程操作人员必须持证上岗操作人员进入施工现场必须按规定穿戴劳动保护用品3.1起动前检查与准备3.1.1进气系统检查3.1.1.1确认所有夹子和接头安装牢固无松动。
3.1.1.2 察看空气清洁器伺服指示器，当黄色横隔膜进入红色区或者红色活塞在可见位置更换清洁空气滤芯。
3.1.2冷却系统检查3.1.2.1检查冷却系统没有泄漏，无接头松动现象。
3.1.2.2检查冷却系统的软管无老化现象。
3.1.2.3检查水泵没有泄漏迹象。
3.1.2.4检查风扇驱动皮带没有裂缝，老化现象。
3.1.2.5检查水箱散热器芯和中间冷却器的外部无覆盖物。
3.1.2.6检查冷却剂液面在规定范围内。
3.1.3发电机检查3.1.3.1检查电缆接头无松动。
3.1.3.2检查电缆无破损。
3.1.3.3检查电力输出电缆无短路，相序正确。
3.1.3.4启动新的或是封存的发电机组时须检查发电机定子对地绝缘值低于3.1.0MΩ。
3.1.4燃油系统检查3.1.4.1检查柴油机燃油供给管线畅通，燃油管线的接头无松动和泄漏。
3.1.4.2检查所有的阀门和电磁阀已处于开路状态。
3.1.5润滑系统检查3.1.5.1检查柴油机曲柄箱润滑油面在油标尺的上、下刻线之间的位置。
3.1.5.2检查机油滤清器、传感器等部件处无泄漏。
3.1.5.3检查呼吸器畅通。
3.1.6起动系统检查3.1.6.1检查电瓶电缆安装牢固，无腐蚀。
3.1.6.2检查电瓶电压、电量足够。
3.1.6.3检查柴油机控制系统供电正常。
3.1.6.4检查所有传感器、仪表和保护装置齐全完好。
3.1.7起动前准备3.1.7.1检查所有护罩和护盖已安装到位,防护装置在正确的位置。

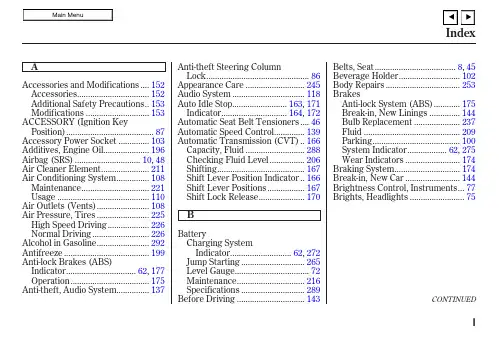

CONTINUED...Accessories and Modifications .152................................Accessories .152.Additional Safety Precautions .153............................Modifications .153ACCESSORY (Ignition Key.......................................Position).87.............Accessory Power Socket .103....................Additives,Engine Oil .196.............................Airbag (SRS) . 10, 48.....................Air Cleaner Element .211..............Air Conditioning System .108..............................Maintenance age .110.......................Air Outlets (Vents).108.......................Air Pressure,Tires .225..................High Speed Driving .226.........................Normal Driving .226.......................Alcohol in Gasoline .292......................................Antifreeze .199Anti-lock Brakes (ABS)...............................Indicator . 62, 177...................................Operation .175..............Anti-theft,Audio System .137Anti-theft Steering Column..............................................Lock .86..........................Appearance Care .245................................Audio System .118........................Auto Idle Stop . 163, 171.............................Indicator . 164, 172...Automatic Seat Belt Tensioners .46.............Automatic Speed Control .139.Automatic Transmission (CVT).166..........................Capacity,Fluid .288...............Checking Fluid Level .206.......................................Shifting .167.Shift Lever Position Indicator .166................Shift Lever Positions .167....................Shift Lock Release .170BatteryCharging System...........................Indicator . 62, 272............................Jump Starting .265.................................Level Gauge .72..............................Maintenance .216............................Specifications .289..............................Before Driving .143....................................Belts,Seat .8,45...........................Beverage Holder .102.................................Body Repairs .253Brakes...........Anti-lock System (ABS).175.............Break-in,New Linings .144....................Bulb Replacement .237...........................................Fluid .209.......................................Parking .100.................System Indicator . 62, 275........................Wear Indicators .174.............................Braking System .174........................Break-in,New Car .144..Brightness Control,Instruments .77........................Brights,Headlights .75ABIBulb Replacement..........................Back-up Lights .238..............................Brake Lights .237..............................Ceiling Light .241................Front Parking Lights .235........Front Side Marker Lights .235.................................Headlights .234.........High-mount Brake Light .238.................License Plate Lights .239.........Rear Side Marker Lights .237............................Specifications .289...................................Spotlights .242...............................Trunk Light .240....................Turn Signal Lights .235..............................Bulbs,Halogen .234............................Capacities Chart .288.............Carbon Monoxide Hazard .54.............................Carrying Cargo .154Cassette Player............................................Care .136...................................Operation .133..............CAUTION,Explanation of .ii ...................................CD Changer .129.......................................CD Player .127..................................Ceiling Light .104........................Certification Label .286............................................Chains .231....................Changing a Flat Tire .257............Changing Engine Coolant .201Changing Oil........................................How to .197......................................When to .186....................Charge/Assist Gauge .73...Charging System Indicator .62,272............Checklist,Before Driving .160.....................................Child Safety .22Child SeatsTCH Anchorage System .43...........................Lower Anchors .43..........Tether Anchorage Points .42..................Childproof Door Locks .92....................Cleaner Element,Air .211Cleaning....................Aluminum Wheels .248......................................Exterior .246.......................................Interior .249...................................Seat Belts .250...........................................Vinyl .250....................................Windows .251.........................Clock,Setting the .123...................................Clutch Fluid .210........................CO in the Exhaust .294............Cold Weather,Starting in pact Spare .256...............Consumer Information .300Continuously Variable................Transmission (CVT).166.............Controls,Instruments and .57Coolant........................................Adding .199....................................Checking .149.........................Proper Solution .199...................................Replacing . 201...................Temperature Gauge . 71....................Corrosion Protection .252Crankcase Emissions Control........................................System .294............Cruise Control Operation .139.....................Current Fuel Mileage .70..........Customer Relations Office .300................DANGER,Explanation of .ii ...................................Dashboard . 2, 58CDIICONTINUED................Daytime Running Lights .76............Defects,Reporting Safety .302........................Defog and Defrost .116................Defogger,Rear Window .81..............Defrosting the Windows .116....................................Dimensions .288...............Dimming the Headlights .75DipstickAutomatic Transmission.....................................(CVT).206..................................Engine Oil .148..........................Directional Signals .78........Disc Brake Wear Indicators .174.....................Disposal of Used Oil .198Doors..............Locking and Unlocking .87......................Power Door Locks .87..........DOT Tire Quality Grading .290Downshifting,5-speed Manual.............................Transmission .162.......................................Drive Belt .224...........Driver and Passenger Safety .5...........................................Driving .159....................................Economy .150.........................In Bad Weather .178................In Foreign Countries .293..................Dust and Pollen Filter .222............................Fabric,Cleaning .250...................................Fan,Interior .113Features,Comfort and..............................Convenience .107....................Filling the Fuel Tank .145Filters................................Air Cleaner .211.........................Dust and Pollen .222...............................................Oil .197..............................Economy,Fuel .150............Emergencies on the Road .255.............Battery,Jump Starting .265...........Brake System Indicator .275................Changing a Flat Tire .257.....Charging System Indicator .272..................Checking the Fuses .277.....Low Oil Pressure Indicator .271...Malfunction Indicator Lamp .273..................Overheated Engine .268.........................Emergency Brake .100......................Emergency Flashers .80......................Emergency Towing .282............Emergency Trunk Opener .93.......................Emissions Controls .294.............Emissions Testing,State .297Engine....Coolant Temperature Gauge .71...................................Drive Belt .224......Engine Speed Limiter . 165, 169Malfunction Indicatormp .62,273........Oil Pressure Indicator . 62, 271..............Oil,What Kind to Use .195...............................Overheating .268............................Specifications .288.......................................Starting .161......................Ethanol in Gasoline .292.Evaporative Emissions Controls .294...............................Exhaust Fumes .54Expectant Mothers,Use of Seat........................................Belts by .20..................Exterior,Cleaning the .246EFIII.............Halogen Headlight Bulbs .234..............Hazard Warning Flashers .80Headlights........................................Aiming .234............Daytime Running Lights .76..................High Beam Indicator .64........................Reminder Beeper .75........Replacing Halogen Bulbs .234...................................Turning on .75..............................Head Restraints .96.....................Heating and Cooling .108.............High Altitude,Starting at .161.................High-Low Beam Switch .75..............High-mount Brake Light .238....................................Hood Latch .212.......................Hood,Opening the .146..................................................Horn .74...........................Hydraulic Clutch .210.................................Hydroplaning .179...Identification Number,Vehicle .286Ignition..............................................Keys .83...........................................Switch .86............Timing Control System .2955-speed Manual Transmission...............Checking Fluid Level .208................................Shifting the .162.............Flashers,Hazard Warning .80...................Flat Tire,Changing a .257FluidsAutomatic Transmission.....................................(CVT).206..........................................Brake .209.........................................Clutch .210..............Manual Transmission .208..................Windshield Washer .205FM Stereo Radio...................................Reception .125.....Foreign Countries,Driving in .293..........................Four-way Flashers .80............................Front Airbags . 10, 48.................................................Fuel .144......................Fill Door and Cap .145...........................................Gauge .71................Octane Requirement .144...............................Oxygenated .292........................Reserve Indicator .65........................Tank,Filling the .145.....................Fuses,Checking the .276...............Gas Mileage,Improving .150..........................................Gasohol .292.........................................Gasoline .144...............Fuel Reserve Indicator .65...........................................Gauge .71................Octane Requirement .144........................Tank,Filling the .145................Gas Station Procedures .145Gauges...Engine Coolant Temperature .71...............................................Fuel .71...............................Speedometer .69.................................Tachometer .69Gearshift Lever Positions Automatic Transmission.....................................(CVT).1675-speed Manual.........................Transmission .162..............................Glass Cleaning .251......................................Glove Box .101GHIIVCONTINUED.........Important Safety Precautions .6Indicators,Instrument.............................................Panel .59...............................Infant Restraint .31Infant Seats TCH Anchorage System . 43...........................Lower Anchors . 43..........Tether Anchorage Points . 42...................Inflation,Proper Tire .225..................High Speed Driving .226.........................Normal Driving .226...................................Inside Mirror . 99.............................Inspection,Tire .227........................Instrument Panel . 2, 58........Instrument Panel Brightness .77...........................Interior Cleaning .249...............................Interior Lights .104........................................Introduction .i........................Jacking up the Car .259.......................................Jack,Tire .258................................Jump Starting .265..................................................Keys bel,Certification ne Change,Signaling p/Shoulder Belts . 16, TCH Anchorage System .43Lights....................Bulb Replacement .234.......................................Indicator .59.........................................Parking .75..................................Turn Signal .78.....................................Load Limit .155......LOCK (Ignition Key Position).86Locks.......Anti-theft Steering Column .86............................Fuel Fill Door .145.................................Power Door .87...........................................Trunk .92........................Low Coolant Level .149.........................Low Fuel Indicator .65................................Lower Anchors .43...Lower Gear,Downshifting to a .165...Low Oil Pressure Indicator . 62, 271...Lubricant Specifications Chart .288.........................................Luggage .154..................................Maintenance .181...Owner Maintenance Checks .193.................................Record . 191-192......................Required Indicator .66..........................................Safety .182.............................Schedule .184-190.Malfunction Indicator Lamp .62,273...................Manual Transmission .162........Manual Transmission Fluid .208...............................Meters,Gauges .67...................Methanol in Gasoline .292..........................Mirrors,Adjusting .99...................Neutral Gear Position .168..................New Vehicle Break-in .144...................NOTICE,Explanation of .i ...............Numbers,Identification .286LMJKNV.............................. Paint Touch-up.248.............. Panel Brightness Control.77........................ Park Gear Position.167...........................................Parking.173...............................Parking Brake.100Parking Brake and Brake System...............................Indicator . 62,275.................................Parking Lights.75..Parking Over Things that Burn.296.............................PGM-FI System.295..................Polishing and Waxing.247............Pre-Drive Safety Checklist.12.........Pregnancy,Using Seat Belts.20............................Protecting Adults.13...Additional Safety Precautions.20.....Advice for Pregnant Women.20........................Protecting Children.22.......................Protecting Infants.31.......Protecting Larger Children.38.........Protecting Small Children.35Using Child Seats with.....................................Tethers.42.............................Using LATCH.43...................Radiator Overheating.268Radio/CD/Cassette............................Sound System.118...................Readiness Codes . 274,297Rear Lights,Bulb......................Replacement . 237,238............................Rear View Mirror.99.................Rear Window Defogger.81...............Reclining the Seat Backs.94.............................Reminder Lights.59.......................Remote Transmitter.89Replacement Information.................Air Cleaner Element.211..............Dust and Pollen Filter.222..........................Engine Coolant.201................Engine Oil and Filter.197..........................................Fuses.277................................Light Bulbs.234....................................Schedule.184................................Spark Plugs.213...........................................Tires.229.............................Wiper Blades.219Replacing Seat Belts After a............................................Crash.47Reserve Tank,Engine...............................Coolant . 149,199...............................Restraint,Child.22..................Reverse Gear Position.168................................Roof Antenna.247...Octane Requirement,Gasoline.144......................................... Odometer.69............................... Odometer,Trip.69Oil........................ Change,How to.197...................... Change,When to.186......................Checking Engine.148..............Pressure Indicator . 62,271 Selecting Proper Viscosity......................................Chart.196...........ON(Ignition Key Position).87 Onboard Refueling Vapor.................................... Recovery.294..Operation in Foreign Countries.293..............................Outside Mirrors.99.................... Overheating,Engine.268.......Owner Maintenance Checks.193......................... Oxygenated Fuels.292P R OVICONTINUED................................Rotation,Tire .228..................................Safety Belts . 8, 45.........Safety Defects,Reporting .302.................................Safety Features .7.........................................Airbags .10..................................Door Locks .11..........................Head Restraints .11.......................................Seat Belts .8.....................Seats &Seat-Backs .11.............Safety Labels,Location of .55...............................Safety Messages .ii .....................................Seat Belts . 8, 45...............Additional Information .45Automatic Seat Belt...............................Tensioners .46.....................................Cleaning p/Shoulder Belt . 16, 45................................Maintenance .47......Reminder Light and Beeper .61...................System Components e During Pregnancy .20...Wearing a Lap/Shoulder Belt .16........................Seats,Adjusting the .94...............................Serial Number .286...........................Service Intervals .184...........................Service Manual .303.........Service Station Procedures .145..........................Setting the Clock .123.....Shift Lever Position Indicator .166........................Shift Lock Release .170..Shift Up/Shift Down Indicators .165..............................Side Airbags . 10, 50....................Cutoff Indicator . 52, 61Side Marker Lights,Bulb ......................Replacement . 235, 237...............................Signaling Turns .78.....................................Snow Tires .230...................Solvent-type Cleaners .246................................Sound System .118Spare Tire......................................Inflating .256............................Specifications .289................Spark Plugs,Replacing .213....................Specifications Charts .288................................Speed Control .139...................................Speedometer .69.......................................Spotlights .104..........SRS,Additional Information .48...Additional Safety Precautions .53.............................Airbag Service .53How the Side Airbag Cutoff...........Indicator Light Works .52How the SRS Indicator.......................................Works .51How Your Front Airbags.........................................Work .48...How Your Side Airbags Work .50........................SRS Components .48.............................SRS Indicator .51,61....START (Ignition Key Position).87..............State Emissions Testing .297.......................Starting the Engine .161In Cold Weather at High..................................Altitude .161................With a Dead Battery .265........Steam Coming from Engine .268Steering Wheel..................................Adjustment .82.............Anti-theft Column Lock .86...................Stereo Sound System .118...........................Storing Your Car .243SVIISupplemental Restraint................................System . 10, 48......................................Servicing .53.........................SRS Indicator .51,61...................System Components .48..................................Synthetic Oil .196.....................Underside,Cleaning .252Unexpected,Taking Care..........................................of the .255....Uniform Tire Quality Grading .290........................Unleaded Gasoline .144.....................Upholstery Cleaning ed Oil,How to Dispose of .198.................Vehicle Capacity Load .155......................Vehicle Dimensions .288....Vehicle Identification Number .286.....................................Tachometer .69Taillights,Changing..................................Bulbs . 237, 238.Taking Care of the Unexpected .255....................................Tape Player .133Technical Descriptions......DOT Tire Quality Grading .290.....Emissions Control Systems .294.....................Oxygenated Fuels .292Three Way Catalytic...............................Converter .296.......................Temperature Gauge .71..............Tether Anchorage Points .42............................Theft Protection .137..Three Way Catalytic Converter .296..........................Time,Setting the .123....................................Tire Chains .231.........Tire,How to Change a Flat .257...............................................Tires .225..............................Air Pressure .225.........................Checking Wear pact Spare .256......DOT Tire Quality Grading .290......................................Inflation .225..................................Inspection .227..............................Maintenance .227...................................Replacing .229......................................Rotating .228...........................................Snow .230............................Specifications .289................................Tire Chains .231...................Tools,Tire Changing .258Towing.....................................A Trailer .179..................Emergency Towing .282...........................Traction Devices .231TransmissionChecking Fluid Level,..................Automatic (CVT).206Checking Fluid Level,...................................Manual .208..................Fluid Selection . 207, 208..............Identification Number .287Shifting the Automatic.....................................(CVT).167..................Shifting the Manual .165.....................................Treadwear .290.......................................Trip Meter .69....................................Trip Mileage .70................................................Trunk .92........................................Opening .92...................Open Monitor Light .65....................................Turn Signals .78UVTVIII.............................Vehicle Storage .243.....................................Ventilation .109.................................................VIN .286...............................Vinyl Cleaning .250..................................Viscosity,Oil .196.............WARNING,Explanation of .ii .........Warning Labels,Location of .55..................Warranty Coverages .301Washer,Windshield........Checking the Fluid Level .205.......................................Indicator .65.....................................Operation .80.........................................Washing .246..................Waxing and Polishing .247Wheels...............Adjusting the Steering .82............Alignment and Balance .227....................Aluminum Wheels pact Spare .256......................................Wrench .258Windows.....................................Cleaning .251..................Operating the Power .97...........................Rear,Defogger .81Windshield.......................................Cleaning .78...................................Defroster .116.......................................Washers .80Wipers,Windshield.......................Changing Blades .219.....................................Operation .78....................................Worn Tires .227.....Wrecker,Emergency Towing .282:U.S.and Canada onlyWIX。

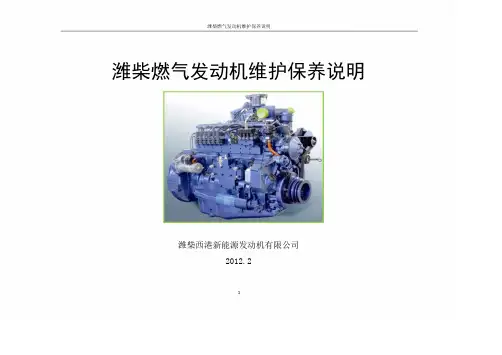

潍柴燃气发动机维护保养说明潍柴燃气发动机维护保养说明潍柴西港新能源发动机有限公司2012.21潍柴燃气发动机维护保养说明目录1发动机维护保养 (1)1.1天然气发动机主要部件说明 (1)1.2系统维护保养要求 (2)1.3电控部件维护保养要求 (4)1.4发动机日常操作要求 (6)2 附录 (8)2.1 Q/WCQTG0017潍柴燃气发动机保养规范 (9)2.2 Q/WCQTG0012《潍柴燃气发动机 REGO稳压器维修规范》 (11)2.3 Q/WCQTG0013《潍柴燃气发动机喷嘴清洗规范》 (15)2.4 Q/WCQTG5.27-2010《潍柴气体发动机机油用油规范》 (23)2.5 Q/WCQTG0007《潍柴燃气发动机火花塞拆装规范》 (25)2.6 《整车 LNG燃气系统使用规范》 (34)2.7 Q/WCQTG0011《潍柴燃气发动机燃气滤清器滤芯更换规范》 (46)2潍柴燃气发动机维护保养说明1 发动机维护保养1.1 天然气发动机主要部件说明部件 功能图示ICM控制各缸点混合 使空气和燃ECU 电控模块， 火时刻 器 气充分混合 综合分析控火花 产生电火 废气调节增压器制发动机运 花，点燃缸控制 行塞增压压力 内可燃气阀滤清 过滤燃气中节气 控制进入各 器 高压 传递高压电 （LN 杂质门 缸可燃气量G ）线 给火花塞稳压 控制进入喷电磁 控制燃气管氧传 测量排气中 器 射阀的燃气阀 路通断感器 氧气含量压力（LNG ）FMV向混合器中 点火产生高压电减压 控制进入喷喷射燃料，射阀的燃气 控制燃料的 线圈器压力（CNG ）喷射量1潍柴燃气发动机维护保养说明1.2 系统维护保养要求潍柴天然气发动机是高性能电控发动机，精细的电控部件多，需要精心的维护保养，才能使发动机动力性经济性得到充分发挥，延长其使用寿命。
潍柴气体发动机日常保养及例行保养周期及相关项目参见Q/WCQTG0017《潍柴燃气发动机保养规范》（见附录）。
150千瓦潍柴柴油发电机组的介绍及操作说明一、150千瓦潍柴柴油发电机组介绍潍柴150千瓦柴油发电机组采用潍柴柴油机作动力，选配马拉松、麦格特等系列无刷励磁发电机及控制屏组成。
机组具有调压精度高、动态性能好、电压波形畸变小、效率高、工作可靠、使用寿命长、经济性能好等特点。
有可并联、并网的产品，若有要求也可制成自启动或自启动自切换机组。
二、150千瓦潍柴柴油发电机组功能1.报警功能：水温高、水温低、直流电压高、直流电压低、机油油压低、机油压力传感器故障、温度传感器故障、发电机绕组高温、电池电压低等情况下免停机，自动报警。
2.四保护功能：水温高、水温低、机油油压低、转速传感器故障、超速、短路、频率低、过电流、交流电压高、交流电压低、发电机绕组高温等情况下，实现自动熄火，保护机组免受损坏。
所述保护功能，现场可通过维护软件在运行的机组上仿真故障，并使相应的保护功能运行。
3.显示功能：转速、线电压、相电压、频率、相电流、功率因数、机油压力、运行时间、发动机水温、电池电压等的具体情况会显示在仪表盘上。
三、150千瓦潍柴柴油发电机组特点1、发电机组采用山东潍坊潍柴动力股份有限公司柴油发动机为动力，配套知名品牌发电机。
2、机组功率：150kw3、低油耗、低排放、低噪音4、机组性能优良，技术先进，工作可靠，维护方便5、调压精度高，动态性能好，结构紧凑，使用寿命长6、潍柴产品常年进行高海拔、高温、高寒，“三高”实验，环境适应性强7、起动迅速、并能很快达到全功率只需几秒，应急1分钟内带到期全负荷（正常5~30MIN）停机过程短，可以频繁起停。
8、维护操作简单，人少，备用期间保养容易9、柴油发电机组的建设与发电的综合成本最低四、150kw潍柴柴油发电机组分类类型上分为：船用发电机组、陆用发电机组；功能结构上分为：用途自动化机组、防雨棚机组、低噪音机组、拖车移动电站机组；行业上分为：民用发电机组、军品发电机组、油田发电机组、电信发电机组等五、150千瓦潍柴柴油发电机组符合的相关标准150千瓦潍柴柴油发电机组的设计、制造、试验及其各项性能指标完全符合下列标准和其它相关标准：1、GB2820-90 《工频柴油发电机通用技术条件》2、GB12786-91 《自动化柴油发电机组通用技术条件》3、GB7060《船用电机技术要求》GB/T2820.1-1997《往复式内燃机驱动的交流发电机组》第一部分：用途定额和性能以上标准均执行最新版本。
潍柴电力原装900KW柴油发电机组技术说明书潍柴重机股份有限公司产品名称潍柴900kW柴油发电机组机组品牌潍柴(原装)机组型号WPG1237.5/B7机组产地山东潍坊柴油机品牌潍柴柴油机型号12M33D1108E200柴油机产地山东潍坊发电机品牌潍柴发电机型号WHA-1125-4/0.4智能控制器品牌潍柴智能控制器型号WHC9320智能控制器产地潍柴机组外形尺寸4758×2194×2420（mm）机组净重8200kg二、输出功率描述2.1主用功率(基本功率PRP)定义：在商定的运行条件下，并按制造商规定的维修间隔和方法实施维护保养，发电机组能每年运行时间不受限制地为可变负载持续供电的最大功率。
2.2备用功率(限时运行功率LTP)定义：在商定的运行条件下，并按制造商规定的维修间隔和方法实施维护保养，发电机组每年供电达500h的最大功率。
本项目潍柴机组功率按照此功率进行标定。
三、规范性引用文件潍柴柴油发电机组的设计、制造符合下列标准：GB/T20136-2006《内燃机电站通用试验方法》JB/T50054-1999《内燃机电站可靠性考核评定方法》JB/T10303-2001《工频柴油发电机组技术条件》GB/T2820-2008《往复式内燃机驱动的交流发电机组》系列标准JB/T6755-1993《柴油发电机组成套开关设备》JB/T8194-2001《内燃机电站术语》四、环境条件4.1机组的功率标定条件a）绝对大气压力，PX：100kPa（或海拔高度0米）；b）环境温度，Tr：298K（25℃）；c）空气相对湿度Φr：30%。
4.2机组在下列条件下，应能输出额定功率：a）海拔高度≤1000米；b）环境温度≤40℃；c）空气相对湿度Φr：≤90%。
4.3机组在下列条件下，应能输出规定功率（允许修正功率）并可靠地工作：a）海拔高度不超过3000m；b）环境温度：下限值-25℃，上限值50℃；c）空气相对湿度：最湿月平均最高相对湿度为95%（25℃）五、发电机组的主要技术规格机组型号WPG1237.5/B7额定功率/容量（kW/kVA）900/1125备用功率/容量（kW/kVA）990/1237.5额定电压（V）400/230额定频率（Hz）50额定电流（A）1624额定功率因数0.8（滞后）额定转速（r/min）1500相数及接法三相四线、星形接法冷却方式闭式循环强制水冷启动方式DC24V电启动调速方式电子调速调压方式自动励磁方式无刷励磁绝缘等级H防护等级IP21控制方式手动、自动散热水箱设计温度（℃）≤45六、发动机的主要技术规格机组型号WPG1237.5/B7柴油机品牌潍柴型号12M33D1108E200功率（kW）1108额定转速（r/min）1500型式V型、直喷进气方式增压中冷冲程数4气缸数12缸径/行程（mm）150/185排气量（L）39.6启动方式DC24V电启动冷却方式闭式循环强制水冷压缩比15：1曲轴旋转方向逆时针（面向飞轮端）油底壳机油容量（L）146七、发电机的主要技术规格机组型号WPG1237.5/B7发电机发电机品牌潍柴型号WHA-1125-4/0.4额定功率（kW）900额定转速（r/min）1500额定频率（Hz）50额定电压（V）400/230额定电流（A）1624额定功率因数0.8（滞后）发电机效率（%）94.74波形正弦波相数及接法三相四线、星形接法、励磁方式无刷励磁调压方式自动绝缘等级/温升等级H防护等级IP23八、机组的主要性能指标8.1机组的主要性能指标（一）性能参数单位运行极限值电压稳定电压偏差δUst%≤±1瞬态电压偏差突减100%负载δU+dyn%≤+20突加负载δU－dyn%≤-15电压恢复时间s≤5电压不平衡度δU%1空载电压调整范围%不小于95～105频率频率降δfst%≤3稳态频率带βf%≤0.5瞬态频率偏差突减100%负载δf+dyn%≤+12突加负载δf--dyn%≤-10频率恢复时间s≤38.2机组的主要性能指标（二）机组型号WPG1237.5/B7经济性指标发动机经济燃油消耗率（g/kW.h）≤198机油消耗率（g/kW.h）≤0.3环境污染限值振动单振幅幅值机组在空载、半载、满载运行时，其振动单振幅幅值≤0.5mm满载时踞机组1米处噪音（dB（A））≤115“三漏”要求机组无漏油、漏水、漏气、漏电等现象可靠性大修时间32000h 平均无故障时间1000h九、机组的主要控制功能控制屏安装潍柴控制器和电动开关，机组控制系统可以选择手动/自动模式对机组实现启停。
潍柴发动机的正确使用及维护保养1）根据周围环境的温度，选择使用相应牌号的柴油和机油。
2）冷却系统应使用符合规范的冷却液。
3）发动机起动前，应检查机油油面、冷却液液面是否符合要求，燃油量是否充足；检查机油管路、燃油管路、进气管路和冷却系统是否有渗漏现象；清理空气滤清器集尘杯里的灰尘。
4）发动机起动时，若在15s内未能起动，应等待2min以后才能重新起动。
5）发动机起动后，应怠速运转3-5 min，使机油压力高于150kPa、冷却液温度高于60℃后，方可起步。
决不能使冷发动机以高速运转，机油表没有压力显示，应立即熄火检修。
6）发动机熄火前，如果温度和转速较高时，应怠速运转3-5 min后再熄火。
7）磨合期（行驶2500km）内的发动机，应在中等负荷条件下运转，避免大负荷运转，禁止超负荷运转。
8）长期停止使用的发动机，必须先拆下增压机进油管，从进油口处加注适量机油后，才能进行起动。
发动机维护保养的内容一、日常维护发动机在使用过程中，采取预防措施、加强使用中的日常维护，对延长发动机零件使用寿命有重要作用。
实践证明，经常保持空气、燃油、机油的清洁，及时调整各部件，能有效地延长发动机的使用寿命。
每日的检查项目主要由驾驶人进行，全面的每日检查项目应按照使用说明书上规定的内容进行。
比较重要的每日检查项目有以下几个方面。
1．起动发动机之前，重要的检查项目1）检查冷却液液面是否足够。
2）检查发动机机油的油面是不是在规定的范围内，即油面应位于机油标尺的刻度线+ L-和“H'，之间。
发动机油面过高或过低，都是不允许的，油量不足应立即添加，油面过高，如果不是添加机油造成的，应查明原因。
3）接合蓄电池电源总开关，打开驾驶室内的电源钥匙开关，从燃油表上检查燃油液面。
4）检查电器系统工作情况，若有异常，应及时检查、排除。
5）检查机油、冷却液及气路的泄漏情况。
2．发动机起动后，重要检查各个仪表工作情况1）机油压力表应在正常的油压范围内，油压应高于200kPa，如果发动机起动后在15s之内没有油压显示，机油警告灯也不熄灭，应马上停机检查修理。
潍柴燃气发动机维护保养说明潍柴燃气发动机维护保养说明潍柴西港新能源发动机有限公司2012.21潍柴燃气发动机维护保养说明目录1发动机维护保养 (1)1.1天然气发动机主要部件说明 (1)1.2系统维护保养要求 (2)1.3电控部件维护保养要求 (4)1.4发动机日常操作要求 (6)2 附录 (8)2.1 Q/WCQTG0017潍柴燃气发动机保养规范 (9)2.2 Q/WCQTG0012《潍柴燃气发动机 REGO稳压器维修规范》 (11)2.3 Q/WCQTG0013《潍柴燃气发动机喷嘴清洗规范》 (15)2.4 Q/WCQTG5.27-2010《潍柴气体发动机机油用油规范》 (23)2.5 Q/WCQTG0007《潍柴燃气发动机火花塞拆装规范》 (25)2.6 《整车 LNG燃气系统使用规范》 (34)2.7 Q/WCQTG0011《潍柴燃气发动机燃气滤清器滤芯更换规范》 (46)2潍柴燃气发动机维护保养说明1 发动机维护保养部件 功能图示ICM控制各缸点混合 使空气和燃ECU 电控模块， 火时刻 器 气充分混合 综合分析控火花 产生电火 废气调节增压器制发动机运 花，点燃缸控制 行塞增压压力 内可燃气阀滤清 过滤燃气中节气 控制进入各 器 高压 传递高压电 （LN 杂质门 缸可燃气量G ）线 给火花塞稳压 控制进入喷电磁 控制燃气管氧传 测量排气中 器 射阀的燃气阀 路通断感器 氧气含量压力（LNG ）FMV向混合器中 点火产生高压电减压 控制进入喷喷射燃料，射阀的燃气 控制燃料的 线圈器压力（CNG ）喷射量1潍柴燃气发动机维护保养说明1.2 系统维护保养要求潍柴天然气发动机是高性能电控发动机，精细的电控部件多，需要精心的维护保养，才能使发动机动力性经济性得到充分发挥，延长其使用寿命。
潍柴气体发动机日常保养及例行保养周期及相关项目参见Q/WCQTG0017《潍柴燃气发动机保养规范》（见附录）。
冷却系统：冷却液牌号-25号-35号-45号-50号备注适用选用CNG发动机-15 -25 -35 -40 CNG车辆选用防冻液的冰点一般应低于当地最低气温10℃以上，最低气温℃ 以备天气突变。
LNG车辆因冷却液要为汽化器提供换热，故要求LNG发动机-5 -15 -25 -30选用防冻液低于当地最低气温20℃。
a) 启动前查看冷却液液面,检查发动机冷却系统有无泄漏。
b) 运行中注意观察发动机水温是否在合适的范围内。
海拔3000米以下正常水温80~95℃。
c) LNG发动机添加或更换防冻液时，注意汽化器出水口处放气，防止产生气堵现象，影响液化天然气气化。
润滑系统：每天开车前请检查机油液面高度，检查时车辆停在平坦路面、开车之前或停车15分钟发动机冷却后，拉出机油油尺，查看机油液面，当液面低于油尺的下刻线或高于油尺的上刻线时，禁止启动发动机。
更换机油时，首先拧下油底壳底部的放油螺塞，将旧机油放净后旋上放油螺塞；然后打开加油口盖，注入潍柴动力专用机油直至达到刻度要求，最后拧紧机油加注口盖。
潍柴气体发动机推荐使用潍柴燃气发动机专用机油。
发动机换油周期等按照 Q/WCQTG5.27-2010《潍柴气体发动机机油用油规范》执行（见附录）。
2潍柴燃气发动机维护保养说明点火系统等电器系统：潍柴气体机带有电子控制单元（ECU）、传感器、点火模块等电子元件，过高电压、过大电流可对电器系统造成毁灭性损害，因此，在进行电焊操作前必须断开电源。
关闭蓄电池总开关、断开电瓶负极；拔掉与 ECU连接的线束接插件。
点火系统部件维护保养按部件保养要求执行。
机械传动系统：发动机运行前应检查发动机外部的机械传动系，如皮带的张紧度和磨损程度等，皮带通过皮带张紧轮自动张紧，可通过手压皮带检查皮带的松紧。
风扇托架定期加注黄油。
发动机水路：天然气发动机比柴油机而言，增加了三套水路。
定期检查各水路连接情况，确保良好，检查各橡胶水管是否有老化、裂纹、压瘪现象，若有则及时处理。
典型 LNG水路连接见右图。
空气系统：3潍柴燃气发动机维护保养说明保持空滤器的良好性能，特别是矿区，建议使用油浴式空滤器或沙漠空滤器。
绝不允许不带空气滤清器情况下开动发动机。
进气空气必须滤清以防止灰尘进入发动机造成发动机早期磨损。
检查进气管是否老化有裂缝或穿孔，夹箍是否松动，如有发现应予以拧紧或更换，确保进气管密封性，防止漏气。
气门间隙：首次运行 2 万公里必须检查调整气门间隙。
2 万公里后，一级保养时需检查气门间隙。
电控部件维护规范1.3为确保天然气发动机正确使用，发挥发动机的良好性能，敬请用户按以下要求使用保养维护发动机燃气电控系统部件，否则我公司的所有三包服务承诺失效。
燃气滤清器（LNG）：例行检查时排污。
注意：燃气滤清器排污需在系统压力释放后进行。
在一级保养时检查更换滤芯。
开始保养前，关闭开关阀并缓慢释放管路压力！因燃气滤清器不按上述要求保养，引起的燃气系统部件过度磨损或堵塞（如燃料计量阀等一律不予以三包）具体按Q/WCQTG0011《潍柴燃气发动机燃气滤清器滤芯更换规范》（见附录）操作。
燃气滤清器（CNG）：在一级保养时检查更换滤芯。
LNG稳压器：例行检查时，检查接头漏气情况。
4潍柴燃气发动机维护保养说明二级保养时，更换稳压器修理包。
不按规定期限更换稳压器修理包的，稳压器不三包，因此造成燃料计量阀损坏等其他部件损坏的，一律不三包。
具体按 Q/WCQTG0012《潍柴燃气发动机 REGO 稳压器维修规范》（见附录）操作。
减压器（CNG）：例行检查时，检查减压器漏气情况：四级保养时，检查减压器一级、二级压力调压膜片状态，更换修理包。
混合器部件：二级保养时，检查混合器内部是否有明显的污染，若有，则需将混合器放入汽油中浸泡清洗，清洗后用干压缩空气吹干。
电子节气门：二级保养时，检查节气门内部是否有明显的污染，若有，则需用汽油清洗节气门蝶阀部件，但电子控制部分不得浸泡汽油，清洗后用干压缩空气吹干。
燃料计量阀：二级保养时按潍柴燃气发动机喷嘴清洗规范清洗燃料计量阀。
对不按规定期限清洗燃料计量阀的，因杂质过多引起的燃料计量阀损坏，一律不三包。
具体按 Q/WCQTG0013《潍柴燃气发动机喷嘴清洗规范》（见附录）操作。
高压线：例行检查时用干压缩空气将高压线表面及接头端内外面的灰尘吹净，检查高压线是否有磨损。
5潍柴燃气发动机维护保养说明三级保养时建议更换。
火花塞：火花塞属易损件。
二级保养时检查火花塞，清理电极头部杂质。
必要时调整间隙，间隙调整要求如下：电极间隙：0.35±0.05mm。
拆卸及安装时参照规范Q/WCQTG0007《潍柴燃气发动机火花塞拆装规范》（见附录）。
线束：例行检查时应检查接插件接触是否良好，固定是否牢固。
线束应可靠固定，不应与尖锐物发生干涉或摩擦，若无法避免应增加防护。
线束不应有相互缠绕和交叉布置，应分开布置和固定。
线束不应固定在空压机管路上，与铜管距离大于 50mm。
线束距离排气管和增压器涡端大于 150mm 。
发动机日常操作要求1.41、启动前检查1）常规检查：机油、冷却液等2）检查气瓶与支架、燃气管路与支架固定是否牢固，天然气气管接头是否漏气。
3）检查传感器接头是否松动，线束是否有脱落靠近排气管，是否有磨蹭、拉拽。
4）检查燃气管路是否有磨损、裂纹5）检查各橡胶水管是否有老化、裂纹、压瘪6）检查燃气表压力是否正常，CNG 车辆燃气压力需高于 3MPa,LNG 车辆燃气压力需高于 7bar。
7）LNG 车辆需要观察液位显示，判断瓶内的存液量。
6潍柴燃气发动机维护保养说明2、启动发动机1）启动发动机时先接通点火钥匙，停顿 3-5 秒后再启动发动机，保证燃气管路内能够充满燃气，ECU 供电（WOODWARD 2.0 系统，需等听到“哒”的一声响后,再启动）。
2）启动时不要踩脚踏板，节气门开度和喷气量由 ECU 控制。
3）发动机启动后怠速运行 30 秒，检查机油压力和水温，不要启动后就空踩踏板。
若 3 次启动不成功，应重新仔细检查燃气部分和电路部分。
4）为保护启动机每次启动时间不超过 15 秒，每次启动间隔应大于 30 秒。
5）LNG 车辆启动后，须怠速运行 3 分钟以上。
同时检查燃气管路有无结霜现象。
3、行驶过程中缓踩油门。
过积水路面时，应减速慢行，防止水溅到电器元件上。
发现发动机故障时，应停车检查，防止故障扩大化。
故障灯亮时，若发动机机械部分无异常时，可继续行驶，到合适区域报修。
4、车辆运行后，发动机温度很高，此时，不要立即停熄发动机，需怠速运转 3-5 分钟，待各部分正常冷却后，再停熄发动机。
5、天然气发动机车在减速过程中建议根据路况带档滑行，有利于降低气耗。
7潍柴燃气发动机维护保养说明2 附录2.1 Q/WCQTG0017 潍柴燃气发动机保养规范一、用途分类WGI类WGII类WGIII类使用条件恶劣（气候严寒或酷热，含尘量高，短距离运年行驶里程不到 60000km的汽车，短年行驶里程超过60000km的汽车远输，在工地、煤矿、开山用汽车，工程机械）或汽车年中距离运输（用于送货）距离运输行驶里程不到 20000km或年工作不到 600h二、例行检查和保养的周期使用条件WGI WGII WGIII项目首次保养行驶 1000～1500km行驶 1500～2000km时行驶 1500～2000km时行驶 30～50h例行检查每隔 5000km 每隔 150h 每隔 1万 km 每隔 1.5万 km 1级保养每隔 1万 km 每隔 300h 每隔 2万 km 每隔 3万 km 2级保养每隔 2万 km 每隔 600h 每隔 4万 km 每隔 6万 km 3级保养每隔 4万 km 每隔 1200h 每隔 8万 km 每隔 12万 km 4级保养每隔 8万 km 每隔 2400h 每隔 16万 km 每隔 24万 km8潍柴燃气发动机维护保养说明三、保养内容保养项目保养内容保养里程日常检查检查机油液面是否正常；检查冷却液液面是否正常；检查传动皮带是否磨损；检查按照例行检查和保养周期规冷却风扇是否检动或损坏；天然气供气系统有无泄露，供气系统加热水是否正常循定执行。
在进行 2、3、4级保环；电气控制系统线路连接是否可靠，检查空滤有无松动漏气现象养时，须参考 1级保养内容同首次保养更换机油、机油滤芯；检查调整皮带松紧度；检查各管路卡箍松紧；检查螺栓松紧时操作。
程度；附紧缸盖螺栓机油及机油滤芯更换周期参例行检查燃气滤清器排污；检查各管路（含水路、空气管路、燃气管路、油路）卡箍松紧；照规范Q/WCQTG5.27-2010检查燃气系统是否漏气；检查燃气系统供气压力《潍柴气体发动机机油用油1 级保养检查调整气门间隙；检查空滤器，检查调整皮带松紧度，检查各管路（含水路、空规范》。
