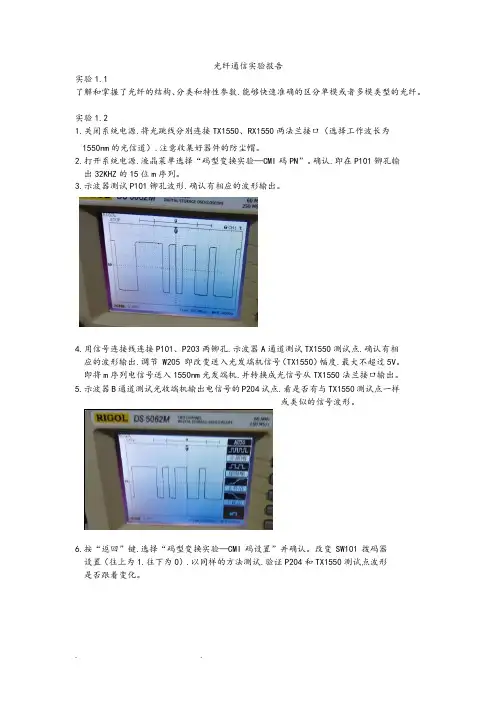

第五章 光纤色散对传输性能影响实验
实验二、色散补偿光纤对传输性能的影响
一、 实验目的
学习色散补偿的原理和方法。
二、 实验原理
对于简单的两段光纤的模型，在其组合色散排布下，传输方程解为：
22112221(,)(0,)exp ()22m i U L t U L L i t d ωωββωωπ∞
-∞⎡⎤=+-⎢⎥⎣⎦⎰式中，12m L L L =+是色散排布周期，2j β是长为j L 的光纤的群色度色散系数（j=1，
2）。
由2β与D 的关系可得，色散补偿条件可以写为:11220D L D L += 若上式能够满足,则(,)(0,)m A L t A t =，即经过每一排布周期后，脉冲恢复到其初始宽度，尽管在每个周期内脉宽可能显著改变。
三、 实验配置图
四、 实验步骤
1.按照图搭建实验拓扑图。
2.设置第一段光纤（G.652光纤）“结构参数”，长度设置为80km ，参考点色散系数17ps/nm.km ；设置光线仿真参数，将“考虑色散”选框选中，不选“考虑非线性”和“四波混频”；
3.根据色散补偿的原理，设置第二段光纤（色散补偿光纤）参数，色散补偿需满足D1L1+D2L2=0，L2=80*17/100=13.6Km。
在“结构参数”页中将参考点色散系数设置为－100 ps/nm.km，长度设置为13.6km，在“仿真参数”页中将考虑色散复选框选中，不考虑非线性和四波混频；
4.设置发射机参数，在“结构参数”页中将发射信道数为1，中心频率设置为193.1THz。
在“仿真参数”页中，设置发射速率为10Gb/s，发射功率为5mW；
5.点击仿真按钮开始仿真，记录原始信号和补偿前后两个眼图分析仪结果。
五、仿真结果
眼图1:
眼图2:
眼图3:
六、实验结论
经过色散补偿后，脉冲恢复为初始宽度。
第六章光纤传输系统综合实验
实验一、WDM长距离传输系统
一、实验目的
1．掌握波分复用WDM传输系统的基本原理和构成。
2．掌握系统各组成部分的作用。
3．了解色散，非线性效应等对WDM传输系统的影响。
二、实验原理
作为光网络的关键技术之一，波分复用WDM传输技术通过在光纤中增加并行传输波长的数量，极大的提高了传输的容量距离积。
一个基本的WDM传输系统通常由光发射机，光波复用器，光功率放大器，传输光纤链路，光前置放大器，光波解复用器和光接收机几个部分组成。
三、实验配置图
四、实验步骤
1. 如图搭建WDM实验系统。
2. 将多信道等间隔光发射机的起始频率设为19
3.5THz，信道间隔为100GHz，信道数为4，平均功率0.5mW，比特率2.5GHz。
3．将EDFA功率放大器（左一）的光纤长度设为50m，使用前向泵浦（980nm）,功率为30mW。
4．将第一段光纤的长度设为100km，同时考虑色散和非线性。
5．中间的EDFA放大器参数设置与第一个相同。
6．将第二段光纤长度也设为100km，同时考虑色散和非线性。
7．前置放大器的增益设为35dB。
8．仿真，观察每路输出信号的眼图。
9．改变发射机中信号的发射功率，将发射功率改为10mW，仿真观察输出信号的眼图。
10．改变发射信号的比特率，改为5Gb/s，仿真观察输出信号的眼图。
11．改变信号的复用路数，改为8路，仿真观察输出信号眼图。
12．改变光纤长度，将两段光纤的长度改为150Km，仿真观察输出信号的眼图。
五、仿真结果
步骤8:
P=0.5mW，B=2.5Gb/s，L=100Km，4路信道
步骤9:
P=10mW，B=2.5Gb/s，L=100Km，4路信道
步骤10:
P=10mW，B=5Gb/s，L=100Km，4路信道
步骤11:
P=10mW，B=5Gb/s，L=100Km，8路信道
步骤12:
P=10mW，B=5Gb/s，L=150Km，8路信道。
