红色字体是必须要掌握的时间来不及可以先看一、1.测控电路的主要要求：精度高、响应快、可靠性与经济性、转换灵活（填空选择）2.测控电路的组成（概念、流程框图等看课件）3.测量电路的组成模拟式与数字式AB卷4.开闭环控制流程图（重点）二、1.二极管三极管原理特性了解2.放大电路基本要求（背全文背诵必考）①低噪声；②低的输入失调电压和输入失调电流以及低的漂移；③高共模输入范围和高共模抑制比；④一定的放大倍数和稳定的增益；⑤线性好；⑥输入阻抗应与传感器输出阻抗相匹配；⑦足够的带宽和转换速率。
反相电路同相电路差动放大（有能力同学背原理图及特点）无时间也可以直接记结论3.高共模抑制比放大电路（必考全文背诵）CMRR公式必考考点可能分散在AB卷推导过程都很重要电路组成要看懂原理自动凋零放大电路各部分组成名称两个周期调零原理（不懂原理就背）5.电荷放大电路原理公式不懂原理就背公式截止频率Uo公式等找到规律很好记6.隔离电路好像没考7.失调电压调整外部内部二选一8.转换速率SR=u/t以及最大变换率（考了填空或者填空好像）9.转折频率10.写出三种噪声类型答：（热噪声、低频噪声、散弹噪声）其他略过不考11.基本加法电路、减法电路要看得出来背结构组成和计算公式12.对数指数我记得是没考了解吧知道长什么样就可以13.基本积分运算电路（重点要考的）电路结构+公式14.PID运算电路（重点要考的大题！！）我们当时考了并联PID电路公式推导这个图很复杂很难看不懂背也要背下来每一部分原理组成（非常重要）一定要弄明白（并联简单一点串联PID难一点求稳的话就都看明白原理自己会推导最好！）15.绝对值运算电路也就是半波整流和全波整理（重点考点）16.峰值、最值、平均值运算电路等了解即可三、1.调制信号、解调信号、载波信号、已调信号定义正弦信号三个特点：幅值、频率、相位（选择填空）2.调幅信号原理：用调制信号x去控制高频载波信号的幅值。
测控电路复习重点题注：考试以简答题和计算题从以下的题目出来。
1、影响测控电路精度的主要因素有哪些？其中哪几个因素是最基本的？噪声和干扰失调与漂移，主要是温漂线性度与保真度输入与输出阻抗的影响前两项因素是最基本，用红字标注。
2、测控电路输出输入信号可以分哪几类？模拟信号：非调制信号和已调制信号数字信号：增量码信号、绝对码信号和开关信号。
3、高共模抑制比放大电路有哪几种？如何实现高共模抑制比？双运放高共模抑制比放大电路的工作原理？反相串联型和同向串联结构图的区别高共模抑制比放大电路有：双运放高共模抑制比放大电路、三运放高共模抑制比放大电路、有源屏蔽驱动电路。
若是输出的共模电压为0，可以实现高共模抑制比，工作原理使用两个反向放大器或两个同相放大器，各个电阻满足一定比例下，使输出电压为零或共模电压零增益，达到双运放高共模抑制比。
4、自动调零放大电路的工作原理及优缺点？当电路处于失调调零状态时，通过一个电容保存产生输入失调电压运算放大器的输出电业和经过一个跟随器产生的失调电压组成的零点值，在电路进入信号放大状态时，电容保存的该零点值会抵消产生的失调电压，从而对失调电压的校正，达到自动调零的目的。
优缺点：自动调零放大电路性能优于通用集成运放组成的斩波稳零放大电路，输出电压稳定，波动也小。
与普通放大电路相比，其失调和低频干扰降低三个数量级。
5、调幅、调频、调相的数学表达式是什么、输入输出波形？双边带调制的数学表达式是什么，还有图像？6、滤波器按不同频率区分有哪些类型，每种类型的作用是什么？滤波器类型：低通滤波器作用：让低于截止频率的信号通过。
高通滤波器作用：让高于截止频率的信号通过。
带通滤波器作用：让某个频率范围的信号通过。
带阻滤波器作用：让某个频率范围的信号不能通过。
7、滤波器主要特征指标有哪些？特征频率：主要是固有频率和转折频率增益和损耗阻尼系数和品质因数灵敏度群时延函数8、滤波器的逼近方式有哪些？这些方式的特点？巴特沃斯逼近：基本原则保持幅频特性单调变化的前提下，通带内最平坦、主要侧重于幅频特性。
![[重点]模电简答题](https://img.taocdn.com/s1/m/416bfd60a517866fb84ae45c3b3567ec102ddc0d.png)
1.场效应管主要有哪些类型？场效应管分为结型场效应管和绝缘栅型场效应管，结型场效应管可以分为N沟道JEET和P 沟道JEET，绝缘栅型场效应管可以分为N沟道增强型和P沟道增强型，N沟道耗尽型和P 沟道耗尽型6.电路中常用一个大的电解电容和一个小的无极性电容进行并联，一般情况下，电解电容的误差远大雨无极性电容的容量，为什么这样做？电解电容的容量很大，对高频截至的电感7.乙类功率放大器的主要特点是什么？ICQ设置在截止点上，导通角为pi，最大效率78.5%，采用互补对称结构消除交越失真8.画出桥式整流滤波电路的原理图以及关键点的输入输出波形9.什么是理想反馈？1）反馈网络的接入对基本放大器增益A V无影响2）从输入端口向输出端口的信号传递主要通过基本放大器进行，而反向传递主要通过反馈网络进行10.什么是MOS管阈值电压？当栅极加上正向电压时，栅极下面的硅片的表面将会感应出电子，VGS越大，感生电子越多，VGS达到某一个值时，表面层将会变成电子导电为主，即从P型转成N型，此时电压为VT11.一般来说，电路中都存在负反馈网络，请介绍一下负反馈网络的作用1）能提高放大器增益的稳定性2）减小放大器的非线性失真。
展宽频带。
3）改变输入输出电阻12.什么是理想放大器？给出它的5个参数？1）开环差模增益2）差模输入电阻3）输出电阻4）共模抑制比5）上限截止频率9.二极管和绝缘栅型场效应管饱和区漏极的电流表达式1)2)10.在实际调试一个电路时，发现一个npn三极管的发射结正偏，集电结反偏，则该三极管一定处在放大区么？为什么？不一定，实际调试电路时，发现发射结正偏，但UBE＜0.7时尽管发射结正偏，但三极管不一定处在放大区11.放大电路输入阻抗的大小对整个电路的影响是什么？举例说明提高双极晶体管放大电路输入阻抗的方法。
影响电路的放大倍数可采用串接射级电阻的方法12.对于甲类乙类和甲乙类功率放大器，他们的静态工作点、波形失真和效率有什么特点？甲类集电极静态电流ICQ＞集电极的交流信号电流幅度，输入信号整体周期内部导通，导通角为360，最大效率25%，乙类ICQ设置在截止点上，导通角180，最大效率78.5%，存在交越失真，甲乙类ICQ略高于截止点，导通角大于180，可以消除交越失真13.说明负反馈对电路性能的影响。

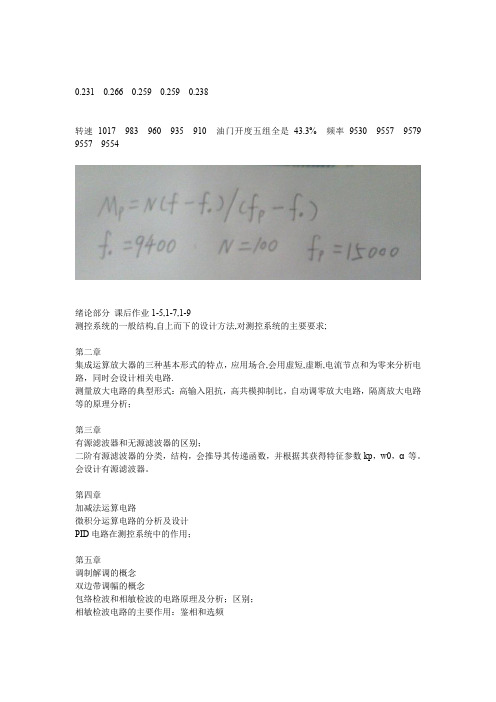

0.231 0.266 0.259 0.259 0.238转速1017 983 960 935 910 油门开度五组全是43.3% 频率9530 9557 9579 9557 9554绪论部分课后作业1-5,1-7,1-9测控系统的一般结构,自上而下的设计方法,对测控系统的主要要求;第二章集成运算放大器的三种基本形式的特点，应用场合,会用虚短,虚断,电流节点和为零来分析电路，同时会设计相关电路.测量放大电路的典型形式：高输入阻抗，高共模抑制比，自动调零放大电路，隔离放大电路等的原理分析；第三章有源滤波器和无源滤波器的区别；二阶有源滤波器的分类，结构，会推导其传递函数，并根据其获得特征参数kp，w0，α等。
会设计有源滤波器。
第四章加减法运算电路微积分运算电路的分析及设计PID电路在测控系统中的作用；第五章调制解调的概念双边带调幅的概念包络检波和相敏检波的电路原理及分析；区别；相敏检波电路的主要作用：鉴相和选频第六章信号转换电路电压比较器的分类，特点，原理电流/电压，电压/电流变换电路的原理及设计A/D，D/A转换电路的原理及特点。
第七章PWM调制控制电路的概念、结构及原理；V/W电路的分类、原理主要是锯齿波发生器和三角波发生器；功率转换电路：简单不可逆PWM和H型PWM电路的原理；注意可逆和不可逆的区别；双极式和单极式驱动的不同；第八章电磁干扰的概念；产生电磁干扰的因素，干扰耦合和辐射的途径；抗干扰措施：屏蔽和接地。
注意掌握以下这个大原则，整个课程就变得很简单了：将电压比较器的分析和其他部分电路的分析区分开来；电压比较器的运放工作在非线性区：只能用虚断，不能用虚短；其他电路的运放工作在线性区：可以用虚短和虚断，电流节点和为零；多输入时线性叠加原理。
此外将课后作业好好练习，争取自己会做。
大致这些吧，同学们在复习过程中遇到什么问题可以传到邮箱中或到办公室找我。
天大期末试题一答案一、选择题（每小题2分，共20分）1．右图所示电路为自举组合电路，其输入电流i为A.0B.u i/10kΩC.u i/20kΩD.u i/30kΩ （ C ）2．右图所示电路的输出电压为A. )1/(δδ+=iouuB. )1/(δδ+-=iouuC. )1/(δδ-=iouuD. )1/(δδ--=iouu（ D ）3．右图所示电路中的R为电感传感器，当对被测量进行测量时，该电路输出为A. 调幅信号B. 调相信号C. 调频信号D. 调宽信号（ B ）A. 二阶有源低通滤波器的传递函数B. 二阶有源高通滤波器的传递函数C. 二阶有源带通滤波器的传递函数D. 二阶有源带阻滤波器的传递函数（ D ）5．右图所示电路的输入信号u i是代表测量振动幅值的交变信号，该电路可实现A. 负峰值运算B. 正峰值运算C. 峰峰值运算D. 绝对值运算（A ）u iT6．一个10bit逐次逼近A/D转换器，其满量程电压为10V, 若模拟输入电压V1u,i其数字输出量的数值为A. 0001100101B. 0001100110C. 0001000110D. 0001010101 ( B )7．在相位跟踪细分电路中，相位基准A. 既是反馈环节，又是细分机构，分频数等于细分数B. 是反馈环节，但不是细分机构C. 是细分机构，且分频数等于细分数，但不是反馈环节D. 既是反馈环节，又是细分机构，细分数是分频数的2倍( A )8．右图是晶体管三相桥式逆变器，对其特点的叙述哪一个是不正确的ArrayA. 每一相上桥臂晶体管与下桥臂晶体管各导通1200B. 上、下桥臂晶体管导通状态互相间隔600C. 各相之间相位差为1200D. 换流只能在上下桥臂间进行（ D ）9．在PWM功率转换电路中，有制动工作状态和不可逆的意思是A. 电路不能提供电动机电枢的反相电流和反相电压B. 电路能提供电动机电枢的反相电流但不能提供反相电压C. 电路不能提供电动机电枢的反相电流但能提供反向电压D. 电路既能提供电动机电枢的反相电流又能提供反相电压( B )10．晶闸管的关断条件是A. 阳极接低电平，阴极接高电平B. 阳极与阴极之间的电流小于其维持电流C. 阳极接低电平，阴极也接低电平D. 与阳极和阴极电压无关，仅需门极电压接低电平( B )txOtOu cu sOt二、简答题（30分）1．什么是隔离放大电路？画图并简述光电耦合隔离放大电路的基本工作原理。
u ou i u iR 3∞ -+ N 4S b1S a2K 2 - + N 2∞ - + N 3S b2S a1u oR 2K 1- + N 1 C 1一、选择题 (1空2分，共52分)1、在测量放大电路中，误差的主要来源是 。
A. 噪声、干扰和漂移；B. 非线性和失真；C. 输入输出阻抗不匹配。
2、运算放大器的缩写是 。
A ．PID ； B. OPA ； C. A/D ； D. D/A 。
3、如右图所示是一个 。
A. 反相放大电路；B. 同相放大电路。
其中R 2>>R 4 ，R 2>>R 5，则该电路的增益为： 。
A. 12R R-；B. 5142R R RR - ；C. （54121R R R R +-； D. （45121R R R R+-。
4、如右下图所示是一个 电路。
A. 电荷放大电路；B. 隔离放大电路；C. 自动调零放大电路；D. 高输入阻抗放大电路。
该电路的设计是为了 。
A. 获得高共模抑制比；B. 减小失调和漂移；C. 提高输入阻抗；D. 便于调整增益。
其中电容C1的作用是 。
A. 寄存失调电压；B. 阻隔直流信号；C. 低通滤波。
u o5、如下图所示的数字式可编程增益放大电路，若要实现1，8，64的八进制放大，R 1、R 2、R 3的电阻值应选择： 。
A. R ，9R ，90R ； B. R ，7R ，56R ； C. R ，8R ，64R ； D. R ，(56/9)R ，(520/9)R 。
6、关于变压器耦合隔离和光电耦合隔离的说法不正确的是： 。
A. 变压器耦合隔离技术较成熟，线性度和隔离性能较好，但带宽较窄；B. 光电耦合隔离结构简单、成本低廉、带宽较宽；C. 变压器耦合隔离经过了电-磁-电的信号变化过程；D. 光电耦合隔离经过了光-电-光的信号变化过程。
7、以下关于包络检波说法不正确的是 。
A. 线性检波电路无法解决二极管包络检波电路的导通电压损失问题；B. 使用二极管和三极管都可以实现包络检波；C. 二极管和三极管的输入输出特性的非线性是影响包络检波性能的主要来源；D. 峰值检波和平均值检波都可以通过包络检波实现。
《测控电路》试题（A 卷）答案-第2套考试说明：本课程为 闭卷考试，答案一律答在后面得答题纸上，答在其它地方无效，可携带 计算一、填空题：（每题1分，共25分，将答案写在答题纸上）1、 测控系统由 传感器 、 测量和控制电路 和 执行机构 三部分组成。
2、 对测控电路的主要要求是 精度高 、 响应快 、 转换灵活和可靠性与经济性 。
3、 反相放大电路的优点是 性能稳定，缺点是输入阻抗低 。
4、 电荷放大电路是一种输出电压 与 输入电荷 成比例关系的测量放大电路。
5、 为了使检波电路具有判别信号相位 和 频率 的能力，提高抗干扰能力，需采用相敏 检波电路。
6、 调频就是用 调制信号x 去控制 咼频载波 信号的频率。
7、 脉冲调制是指用脉冲作为载波信号的调制方法。
8 、测控系统中信号滤波常用的三种逼近方法为： 巴特沃斯逼近、切比雪夫逼近、贝赛尔逼近。
9、 电压比较器是一种电压-开关信号 转换器。
10、 V/f （电压/频率）转换器能把 输入信号电压 转换成相应的 频率信号 ，故又称为电 压控制（压控）振荡器（VCO ）。
11、 继电器是 控制 和 保护 线路中广泛应用的一种自动控制电器。
1. 测量放大电路：在测量控制系统中，用来放大传感器输出的微弱电压，电流或电荷信号 的放大电路称为测量放大电路，亦称仪用放大电路。
2. 隔离放大电路：隔离放大电路的输入、输出和电源电路之间没有直接的电路耦合，即信 号在传输过程中没有公共的接地端。
二、概念题（每题 3分，共15分）器 ____ 。
3.信号调制及解调：调制就是用一个信号（称为调制信号）去控制另一作为载体的信号（称为载波信号），让后者的某一特征参数按前者变化。
在将测量信号调制，并将它和噪声分离, 放大等处理后，还要从已经调制的信号中提取反映被测量值的测量信号，这一过程称为解调4. 包络检波：从已调信号中检出调制信号的过程称为解调或检波。
幅值调制就是让已调信 号的幅值随调制信号的值变化，因此调幅信号的包络线形状与调制信号一致。
测控电路考试重点总结简答题南林高共模抑制比双边带调幅信号转换电路测量放大电路:在测量控制系统中，用来放大传感器输出的微弱电压，电流或电荷信号的放大电路称为测量放大电路，亦称仪用放大电路。
2.有抑制传感器输出共模电压(包括干扰电压)的放大电路称为高共模抑制比电路:高共模抑制比放大电路。
有源驱动电3.路:将差动式传感器的两个输出经两个运算放大器构成的同相比例差动放大后，使其输入端的共模电压1?1地输出，并通过输出端各自电阻(阻值相等)加到传感器的两个电缆屏蔽层上，即两个输入电缆的屏蔽层由共模输入电压驱动，而不是接地，电缆输入芯线和屏蔽层之间的共模电压为零，这种电路就是有源屏蔽驱动电路。
4.电桥放大电路:由传感器电桥和运算放大器组成的放大电路或由传感器和运算放大器构成的电桥都称为电桥放大电路。
自举电路:5.自举电路是利用反馈使输入电阻的两端近似为等电位，减小向输入回路索取电流，从而提高输入阻抗的电6.可编程增益路。
放大电路:放大电路的增益通过数字逻辑电路由确定的程序来控制，这种电路称为可编程增益放大电路，亦称程控增益放大电路，简称PGA。
7.隔离放大电隔离放大电路的输入、输出和电源电路之间没有直接的电路耦合，即信号在传输过程中没有公共的接地端。
路:8.信号调制及解调:调制就是用一个信号(称为调制信号)去控制另一作为载体的信号(称为载波信号)，让后者的某一特征参数按前者变化。
在将测量信号调制，并将它和噪声分离，放大等处理后，还要从已经调制的信号中提取反映被测量值的测量信号，这一过程称为解调。
9.调幅、调频、调相、脉冲调宽:调幅就是用调制信号x去控制高频载波信号的幅值。
调频就是用调制信号x去控制高频载波信号的频率。
调相就是用调制信号x去控制高频载波信号的相位。
脉冲调制是指用脉冲作为载波信号的调制方法10.包络检波:。
从已调信号中检出调制信号的过程称为解调或检波。
幅值调制就是让已调信号的幅值随调制信号的值变化，因此调幅信号的包络线形状与调制信号一致。
只要能检出调幅信号的包络线即能实现解调。
这种方法称为包络检波PAM调速。
11.、PWM调速将变压与变频分开完成，即在把交流电整流为直流电的同时改变直流电压的幅值，而后将直流电压逆变为交流: 电时改变交流电频率的变压变频控制方式称为PAM调速。
将变压与变频集中于逆变器一起完成，即交流电整流为直流电时电压恒定，然后由逆变器既完成变频又完成变压的控制方式称为PWM调速。
SPWM12.控制:在基本的PWM控制电路中，若载频信号用等要三角波，而基准信号采用正弦波，这时的脉宽调制控制就是SPWM控制。
1.测控电路在整个测控系统中起着作用,答:传感器的输出信号一般很微弱，还可能伴随着各种噪声，需要用测控电路将它放大，剔除噪声、选取有用信号，按照测量与控制功能的要求，进行所需演算、处理与变换，输出能控制执行机构动作的信号。
在整个测控系统中，电路是最灵活的部分，它具有便于放大、便于转换、便于传输、便于适应各种使用要求的特点。
测控电路在整个测控系统中起着十分关键的作用，测控系统、乃至整个机器和生产系统的性能在很大程度是取决于测控电路。
2. 影响测控电路精度的主要因素有哪些，而其中哪几个因素又是最基本的，需要特别注意,答影响测控电路精度的主要因素有:1)噪声与干扰;2)失调与漂移，主要是温漂;3)线性度与保真度;(4)输入与输出阻抗的影响。
其中噪声与干扰，失调与漂移(含温漂)是最主要的，需要特别注意。
3. 为什么说测控电路是测控系统中最灵活的环节，它体现在哪些方面,答:为适应各种情况下测量与控制的需要，要求测控系统具有选取所需的信号、灵活地进行各种变换和对信号进行各种处理与运算的能力，这些工作通常由测控电路完成。
它包括:1)模数转换与数模转换2)直流与交流、电压与电流信号之间的转换。
幅值、相位、频率与脉宽信号等之间的转换;3)量程的变换4)选取所需的信号的能力，信号与噪声的分离，不同频率信号的分离等;5)对信号进行处理与运算，如求平均值、差值、峰值、绝对值，求导数、积分等、非线性环节的线性化处理、逻辑判断等。
4. 什么是CAZ运算放大器,它与自动调零放大电路的主要区别是什么,何种场合下采用较为合适, 答:CAZ运算放大器是轮换自动校零集成运算放大器的简称，它通过模拟开关的切换，使内部两个性能一致的运算放大器交替地工作在信号放大和自动校零两种不同的状态。
它与自动调零放大电路的主要区别是由于两个放大器轮换工作，因此始终保持有一个运算放大器对输入信号进行放大并输出，输出稳定无波动，性能优于由通用集成运算放大器组成的自动调零放大电路，但是电路成本较高，且对共模电压无抑制作用。
应用于传感器输出信号极为微弱，输出要求稳定、漂移极低，对共模电压抑制要求不高的场合。
5. 什么是双边带调幅,请写出其数学表达式，画出它的波形。
答:可以假设调制信号x为角频率为Ω的余弦信号x=XmcosΩt，当调制信号x不符合余弦规律时，可以将它分解为一些不同频率的余弦信号之和。
在信号调制中必须要求载波信号的频率远高于调制信号的变化频率。
由式(3-1)调幅信号可写为: ,,u,Ucost，mXcosΩ tcostsmcmc,它包含三个不同频率的信号: 角频率为的载波信号mXmXcmm,Ucos,t，cos(,，Ω)t，cos(,,Ω)tmccc22U率分别为ω?Ω的上下边频信号。
载波信号中不含调制信号，即不含被测量x的信息，因此可以取mcosωct和角频cU=0，即只保留两个边频信号。
这种调制称为双边带调制，对于双边带调制 m mXmXmmu,cos(,Ω，)t，cos(,Ω,)t,mXcosΩtcos,t,UcosΩtcos,t 双边带调制的调sccmcxmc22幅信号波形见图X3-9。
图a为调制信号，图b为载波信号，图c为双边带调幅信号uxa) t ubO c ) tuO cs t 6.为什么说信号调制有利于提高测控系统的信噪比，有利于提高它的抗干扰能力,作用通过哪些方面体现,在c) 精密测量中，进入测量电路的除了传感器输出的测量信号外，还往往有各种噪声。
而传感器的输出信号一般又O很微弱，将测量信号从含有噪声的信号中分离出来是测量电路的一项重要任务。
为了便于区别信号与噪声，往往给测量信号赋以一定特征，这就是调制的主要功用。
在将测量信号调制，并将它和噪声分离，再经放大等处理后，还要从已经调制的信号中提取反映被测量值的测量信号，这一过程称为解调。
通过调制，对测量信号赋以一定的特征，使已调信号的频带在以载波信号频率为中心的很窄的范围内，而噪声含有各种频率，即近乎于白噪声。
这时可以利用选频放大器、滤波器等，只让以载波频率为中心的一个很窄的频带内的信号通过，就可以有效地抑制噪声。
采用载波频率作为参考信号进行比较，也可抑制远离参考频率的各种噪声。
7.简述滤波器功能、分类及主要特性参数。
答:滤波器是具有频率选择作用的电路或运算处理系统。
按所处理信号形式不同，滤波器可分为模拟滤波器与数字滤波器两类;按功能滤波器可分为低通、高通、带通与带阻四类。
滤波器主要特性参数包括:1) 特征频率滤波器的频率参数主要有:?通带截频?阻带截频?转折频率?当电路没有损耗时，固有频率，就是其谐振频率，复杂电路往往有多个固有频率。
2)增益与衰耗滤波器f,,/2π00,,0,,,一般指时的增益;高通指时的增在通带内的增益并非常数。
?对低通滤波器通带增益KP益;带通则指中心频率处的增益。
?对带阻滤波器，应给出阻带衰耗，衰耗定义为增益的倒数。
?通带增益变化量指通带内各点增益的最大变化量，如果以dB为单位，则指增益dB值的变化量。
3) 阻尼系数与品质,K,Kpp因数 4)灵敏度 5)群时延函数8. 常用的信号转换电路有哪些种类,试举例说明其功能。
常用的信号转换电路有采样/保持(S/H)电路、电压比较电路、V/f(电压/频率)转换器、f/V(频率/电压)转换器、V/I(电压/电流)转换器、I/V(电流/电压)转换器、A/D(模/数)转换器、D/A(数/模)转换器等。
采样/保持(S/H)电路具有采集某一瞬间的模拟输入信号，根据需要保持并输出采集的电压数值的功能。
这种电路多用于快速数据采集系统以及一切需要对输入信号瞬时采样和存储的场合，如自动补偿直流放大器的失调和漂移、模拟信号的延迟及模数转换等。
模拟电压比较电路是用来鉴别和比较两个模拟输入电压大小的电路。
可用作鉴零器、整形电路，其中窗口比较电路的用途很广，如在产品的自动分选、质量鉴别等场合均用到它。
V/f(电压/频率)转换器能把输入信号电压转换成相应的频率信号，广泛地应用于调频、调相、模/数转换器、数字电压表、数据测量仪器及远距离遥测遥控设备中。
f/V(电压/频率)转换器把频率变化信号线性地转换成电压变化信号。
广泛地应用于调频、调相信号的解调等。
V/I(电压/电流)转换器的作用是将电压转换为电流信号。
例如，在远距离监控系统中，必须把监控电压信号转换成电流信号进行传输，以减少传输导线阻抗对信号的影响。
I/V(电流/电压)转换器进行电流、电压信号间的转换。
例如，对电流进行数字测量时，首先需将电流转换成电压，然后再由数字电压表进行测量。
在用光电池、光电阻作检测元件时，由于它们的输出电阻很高，因此可把他们看作电流源，通常情况下其电流的数值极小，所以是一种微电流的测量。
随着激光、光纤技术在精密测量仪器中的普及应用，微电流放大器越来越占有重要的位置。
在以微型计算机为核心组成的数据采集及控制系统中，必须将传感器输出的模拟信号转换成数字信号，为此要使用模/数转换器(简称A/D转换器或ADC)。
相反，经计算机处理后的信号常需反馈给模拟执行机构如执行电动机等，因此还需要数/模转换器(简称D/A转换器或DAC)将数字量转换成相应的模拟信号。
9. 试述在S/H电路中对模拟开关、存储电容及运算放大器这三种主要元器件的选择有什么要求。
答:选择如下:模拟开关:要求模拟开关的导通电阻小，漏电流小，极间电容小和切换速度快。
存储电容:要选用介质吸附效应小的和泄漏电阻大的电容。
运算放大器:选用输入偏置电流小、带宽宽及转换速率(上升速率)大的运算放大器;输入运放还应具有大的输出电流。
10.请比较相位跟踪细分、幅值跟踪细分和脉冲调宽型幅值跟踪细分的优缺点。
答:相位跟踪细分常用于感应同步器和光栅的细分，由于在一个载波周期仅有一次比相，因此对测量速度有一定的限制。
相位跟踪细分电路较简单。
幅值跟踪细分主要应用于鉴幅型感应同步器仪器。
感应同步器是闭环系统的组成部分，因而幅值跟踪系统实现了全闭环，而相位跟踪系统只实现半闭环(感应同步器在环外)，这使幅值跟踪系统具有更高的精度和更好的抗干扰性能。
电路中函数变压器受温度、湿度影响小、不易老化，稳定性好，但工艺复杂，技术要求高，体积重量大，也可采用集成电路的乘法型D/A转换器代替函数变压器。
