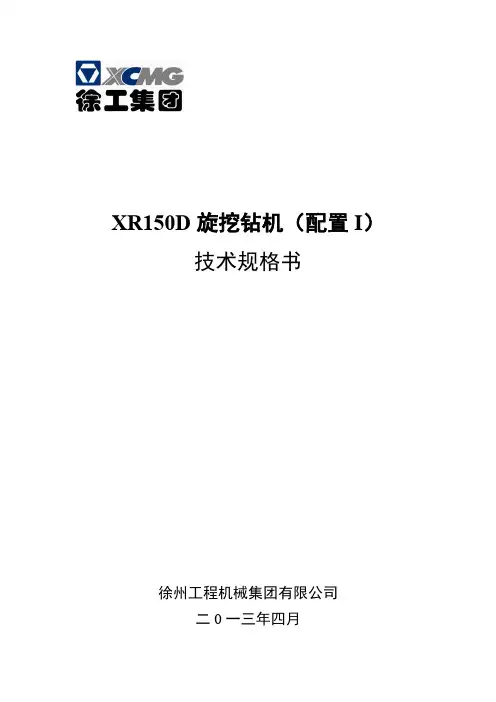

XR150D旋挖钻机(配置I)
技术规格书
徐州工程机械集团有限公司
二0一三年四月
XR150D旋挖钻机优势(亮点)介绍
1、进口川崎液压件,动力系统匹配合理,施工效率高;
2、可伸缩专用旋挖底盘,保证了整机工作稳定性;
3、双箱体式变幅机构,运输方便,同时提高工作可靠性;
4、进口康明斯发动机,独特的调速率设计让您更省油;
5、标配集中润滑系统,维护保养更便捷。
目录
一、技术介绍
二、主要技术参数
三、主要配套件明细
四、运输方案
五、随车技术文件
技术规格
产品型号:XR150D旋挖钻机
生产厂家:徐州徐工基础工程机械有限公司
XR150D型旋挖钻机由履带底盘和上车组成,广泛用于公路、铁路、桥梁、港口码头、高层建筑等基础工程施工中混凝土灌注桩的成孔作业。适用于:采用摩阻式和机锁式钻杆钻进。
一、技术介绍
1、旋挖钻机专用液压伸缩底盘
XR150D装备钻机专用底盘(H型车架结构),具有超强稳定性。底盘结构强度高,采用重型液压可伸缩式履带,便于运输,行走性能优越。
回转支承 013.45.1250
履带长度 4650mm
轮距 3843mm
履带宽度最小/最大 3200/4200mm
履带板宽度 800 mm
支重轮数量 2X9个
接地比压 70.5 KPa
2、发动机系统
采用原装进口康明斯B5.9-C发动机,额定功率为133KW/2000rpm,为II阶段涡轮增压、带中冷型发动机。
发动机型号 B5.9-C
额定功率 133kW(178HP)
额定转速 2000 r/min
燃油箱容积 350L
3、液压伺服控制系统
液压主泵川崎
总流量2×228 l/min
液压油箱容积 400 L
系统工作压力 320 bar
4、驾驶室
带有钢保护结构的防噪驾驶室,座椅可调,带收音机,冷暖空调,内外照明
灯,风挡雨刮器,带喷水功能。带有各种仪表及操纵手柄的控制台,非常适宜操作;控制面板上装有强大功能的彩色液晶显示器。
5、前置式卷扬
XR150D 型旋挖钻机采用前置式三排绳卷扬装置,驾驶员可以清楚的观测到钢丝绳的使用情况,防止因钢丝绳故障影响整个施工。主卷扬具有可控的自由下放功能,保证钻头钻进速度与卷扬钢丝绳同步,钻进过程中主卷扬还可自动跟踪。
主卷扬
首层绳最大提升力 145kN
钢丝绳直径 28mm (型号:28 NAT 35(W) × K7+1770 ZS;公差:-2%~+1%)钢丝绳长度 82m (标准配置,满足55米钻深)
副卷扬
单绳最大提升力 50kN
钢丝绳直径 16mm(型号:16NAT6X19W+IWS1770SZ;公差:≥ +4%)
6、钻桅
钻桅配有带液压油缸和安全阀的平行四边形支撑系统。钻桅设计为高强度材质的箱形结构,较高的强度与刚性,有效保证了钻孔精度,各铰接处均采用免润滑轴承,转动灵活自如。
离地高度 18950mm
桅杆左倾/右倾 3°/ 3°
7、动力头
动力头由一加压或起拔液压油缸系统操纵,安装有钻进液压马达,顶部弹簧减震器。下部装有顶开钻头的承撞体。配备有适宜摩擦式及机锁式钻杆的驱动套,带回转支承的钻杆导向架。标配可拆卸驱动键。
钻进速度 6~28r/min
最大钻孔扭矩 150kN.m
加压油缸行程 3500mm
加压力 120kN
8、钻杆
可选徐工XR150D旋挖钻机钻杆。
中心距(钻杆中心至导轨) 695mm
钻杆直径φ355mm
最大钻孔直径φ1300mm
方头尺寸 200X200
最大钻孔深度标配:55m(5节摩阻 MZ355-5X12.5)质量:6150Kg
选配:42m(4节机锁 JS355-4X12.5)质量:5460Kg
42m(4节摩阻 MZ355-4X12.5)质量:5000Kg 9、钻具
可选用地质矿产廊坊聚力岩土工程科技开发公司、天津市八方伟业科技有限公司、北京创深工贸有限公司、徐州承达机械设备有限公司生产的长、短螺旋钻具、普通钻斗、捞沙钻斗、筒式岩石钻头等钻具。
10、集中润滑系统
标配集中润滑系统。
11、电气系统
系统电压为24伏,配备控制器、显示器、急停按扭、保险盒及电源总开关。
针对旋挖钻机施工工艺,应用先进的智能控制技术、CAN总线技术和虚拟仪表技术,采用高可靠性的控制器和彩色液晶显示器,显示器中文人机界面操作简便,易于观察,可直接显示桅杆垂直度及孔位深度,并自动实时检测显示记录,作业过程故障自动记录,输入/输出信号的在线调试与诊断以及钻桅限位、变幅限位、主卷扬限位、过滤器报警、维修保养提示等各种报警信息。
PLC控制系统可自动/手动调整钻桅垂直度,钻桅垂直度以“十”字图形和数值两种方式实时动态显示在显示器上,成孔精度可达1/400以上。
二、主要技术参数
运输状态(不含钻杆钻具)
工作状态
6166
13800
18950
三、主要配套件明细
XR150D旋挖钻机主要配套厂家名单
四、运输方案
1、整车运输
13800
图1 旋挖钻机运输状态
长度:13800 mm
宽度:3200 mm
高度:3060 mm
运输重量:39500 kg(不包括拖车、钻杆和钻头)装车示意图
