沪科版物理九年级全册 第十四章了解电路复习课件

沪科版九年级物理 第十四章了解电路单元同步测试（无答案）

1 / 5 了解电路单元测试

一、单项选择题

1.用丝线悬挂着A、B、C、D、E、F六个小球，它们之间相互作用的情况如图所示，则一定带电的小球是（ ）

A.A、C小球

B.A、D小球

C.A、B小球

D.E、F小球

2.如图所示，塑料梳子与头发摩擦后能吸引碎纸屑，经检验梳子所带的电荷为负电荷，则下列说法正确的是（ ）

A.梳子失去了一些电子

B.梳子得到了一些电子

C.头发得到了一些电子

D.头发和梳子间没有电子转移

3.如图2所示电路，要使灯泡L1和L2组成串联电路，应该（ ）

A.只闭合S3

B.同时闭合S1和S3

C.同时闭合S1和S2

D.只闭合S2

4.用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，由此判断两盏电灯的连接方式是（ ）

A.一定是串联 B. 一定是并联 C. 串联、并联都有可能 D. 无法判断

5.下面是小华同学对身边的一些电路进行观察分析后作出的判断，其中不正确的是（ ）

A.厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的

B.马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的

C.楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开

关及灯是串联的

D.一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的

6.如图，电源电压是6V且保持不变，开关S闭合后，电压表的示数是2V，则（ ）

A.L1两端的电压是2V

B.L2两端的电压是4V

C.L1两端的电压是4V

D.L2两端的电压是6V

7.如图所示，甲、乙为电压表或电流表，电路连接没有错误，闭合开关后，两灯都发光，甲、乙都有示数，则下列判断正确的是( )

新课标网（http：//）---最专业的中小学教学资源共享平台

http：//--欢迎您下载！ 第十三章 了解电路复习教案

一、电是什么

1、带了电（荷）：摩擦过的物体有了吸引物体的轻小物体的性质，我们就说物体带了电。

轻小物体指碎纸屑、头发、通草球、灰尘、轻质球等。

2、使物体带电的方法：

②接触带电：物体和带电体接触带了电。如带电体与验电器金属球接触使之带电。

③静电感应：由于电荷间的作用，使带电体附近的物体带电。

3、两种电荷：

正电荷：规定：用丝绸摩擦过的玻璃棒所带的电。

实质：物质中的原子失去了电子

负电荷：规定：毛皮摩擦过的橡胶棒所带的电。

实质：物质中的原子得到了多余的电子

4、电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。

5、验电器：构造：金属球、金属杆、金属箔

作用：检验物体是否带电。

原理：同种电荷相互排斥的原理。

二、让电灯发光

1、 组成：

定义：用摩擦的方法使物体带电

原因：不同物质原子核束缚电子的本领不同

实质：电荷从一个物体转移到另一个物体使正负电荷分开

能的转化：机械能-→电能 ①摩擦起电

分类 ①电源 定义：能够提供电流的装置，或把其他形式的能转化为电能的装置。

作用：在电源的内部不断地聚集正电荷负极聚集负电荷。以持续对外供电

化学电池 干电池

蓄电池 充电时，电能—→化学能

供电时，化学能—→电能

光电池

发电机 机械能→电能 光能→电能 新课标网（http：//）---最专业的中小学教学资源共享平台

http：//--欢迎您下载！

②用电器：定义：用电来工作的设备。

工作时：将电能—→其他形式的能。

③开关：控制电路的通断。

④导线：输送电能

2、三种电路：

①通路：接通的电路。

②开路：断开的电路。

③短路：定义：电源两端或用电器两端直接用导线连接起来。

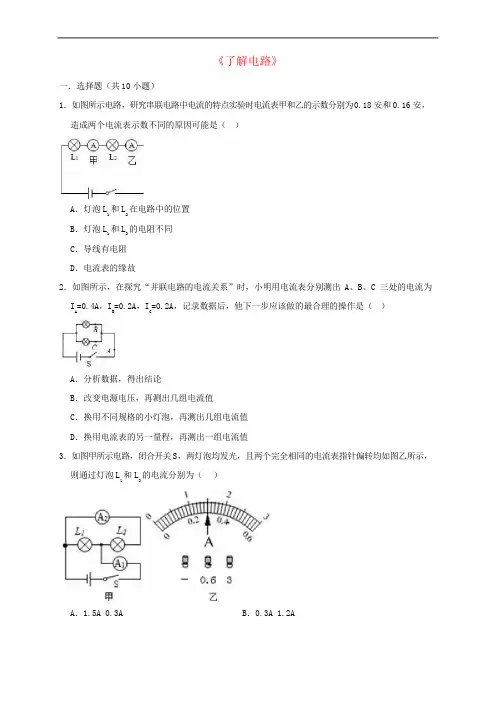

《了解电路》

一．选择题（共 10 小题）

1．如图所示电路，研究串联电路中电流的特点实验时电流表甲和乙的示数分别为 0.18 安和 0.16 安，

造成两个电流表示数不同的原因可能是（ ）

A．灯泡 L1 和 L2 在电路中的位置

B．灯泡 L1 和 L2 的电阻不同

C．导线有电阻

D．电流表的缘故

2．如图所示，在探究“并联电路的电流关系”时，小明用电流表分别测出 A、B、C 三处的电流为

IA=0.4A，IB=0.2A，IC=0.2A，记录数据后，他下一步应该做的最合理的操作是（ ）

A．分析数据，得出结论

B．改变电源电压，再测出几组电流值

C．换用不同规格的小灯泡，再测出几组电流值

D．换用电流表的另一量程，再测出一组电流值

3．如图甲所示电路，闭合开关 S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，

则通过灯泡 L1 和 L2 的电流分别为（ ）

A．1.5A 0.3A B．0.3A 1.2A

C．1.2A 0.3 A D．0.3A 1.5 A

4．电视机的荧光屏表面上经常吸附很多的灰尘，其主要原因是（ ）

A．灰尘的自然堆积

B．电视机工作时屏表面温度较高而吸附空气中灰尘

C．荧光屏有较强的吸附灰尘能力

D．电视机工作时显示屏有静电而吸附灰尘

5．下列说法中正确的是（ ）

A．自然界中只有正、负两种电荷

B．同种电荷相互吸引，异种电荷相互排斥

C．摩擦起电的过程是创造电荷的过程

D．静电总是有害的

6．以下说法中与事实最为符合的是（ ）

A．一节新的 7 号南孚电池电压为 1.5V

B．人体的正常体温约为 40℃

C．空调的电流约为 220A

D．通过技术改进，热机的效率可以达到 100%

7．测量电压的工具是（ ）

A．电压表 B．电流表 C．验电器 D．电能表

8．如图所示的电路中，甲、乙是连接在电路中的两只电学仪表，闭合开关 S 后，灯 L1、L2 均正常

第四章(认识电路)课时作业

1 第四章(认识电路)练习题

§1. 电路

知识点一: 电路的组成

1. 把 、 、开关用 连接起来组成的电流的路径,叫做电路。最简单的电路是由电源、用电器、开关和导线四部分组成的，它们的作用是：电源

;

用电器

; 开关

; 导线

.

知识点二: 通路、开路和短路

2．接通的电路叫 ； 的电路叫开路；不经过 用导线直接

的情况叫短路。短路时电流 ，会烧坏电源，所以是不允许的。

知识点三: 电路图

3．下图所示的四个电路中，正确的电路图是（ ）

4．如图所示的电路图，下列说法中，正确的是 ( )

A．闭合S2，断开S1、S3时，电路是断路

B．闭合S1、S2、S3时，电路是通路

C．闭合S1、S2，断开S3时，电路是短路

D．闭合S2、S3，断开S1时，Ll发光而L2不发光

5．画出如图所示实物的电路图。

6．按照图所示的电路图, 将图中各个元件连接起来。

第四章(认识电路)课时作业

2 §2. 电路的连接

知识点一: 串联电路

1．把用电器 连接起来的电路，叫做串联电路。在串联电路中，只有 条电流通路，切断任何一处电路，整个电路 。

2．想通过一个电键同时控制两灯泡的发光和熄灭, 那么 ( )

A、两个灯泡可以是串联或并联； B、两个灯泡只能是串联；

C、两个灯泡只能是并联； D、串联、并联都不行。

3．在如图所示的电路中，灯泡L1和L2的连接方式属于串联的是：（ ）
