沪科版九年级物理第十四章了解电路复习题(解析版)

第十四章 了解电路单元检测卷

一、选择题

1．如图所示，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因可能是（ ）

A．灯L1处短路 B．灯L2处短路

C．灯L1处断路 D．灯L2处断路

2．以下电路图中与实物图一致的是（ ）

—

A． B．

C． D．

3．有一电路上串联着20只灯泡，如果电源插头处的电流为200mA，那么通过第10只小灯泡的电流是( )

A．10 mA B．20 mA C．200 mA D．100 mA

4．有两只定值电阻，上面分别标有“2A 10Ω”和“1A 5Ω”的字样，若将它们串联在电路中使用，则电路中允许通过的最大电流为（ ）

A．1A B．2A C．3A D．不能确定

5．小明家的一本用电常识书中列出了白炽灯的常见故障与检修方法，如下表所述，造成此“灯泡不亮”故障的共同原因是电路中出现了 （ ） 故障现象

$

可能原因

检修方法

灯泡不亮

1．灯泡的灯丝断了．

换新灯泡．

2．灯头内的电线断了． 换新线，并接好．

3．灯头、开关等处的接线松动，接触不良．

检查加固．

A．短路 B．通路 C．断路 D．支路

6．如图所示，电源电压不变，R1、R2 为定值电阻且 R1＞R2。开关 S 闭合后，电流表示数最小的是（ ）

A．B．

·

C．D．

7．用如图所示的a、b两个电路进行“串联电路和并联电路的比较”的探究活动，在保持电源不变的条件下，他们所记录的实验结果如下，你认为其中不可能的是

A．在a电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭

B．在a电路中再串联一个小灯泡，接通电路后，灯L1和灯L2发光会变暗

C．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭

D．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将不会熄灭

8．如图所示，能够正确表示电路连接的是图（ ）

第 1 页 共 8 页 九年级物理上册《第十四章 了解电路》单元检测卷及答案(沪科版)

一、填空题(每空2分,共40分)

1.如图所示,将玻璃板架到两摞书之间,下方放一些小纸屑,用丝绸在玻璃板上反复摩擦,小纸屑就会上下跳跃.这是因为摩擦后的玻璃板带上电荷,能

小纸屑,小纸屑与玻璃板接触后,带上

(选填“同种”或“异种”)电荷,又互相排斥.

2. 如图所示为人们所喜爱的电动自行车,只要将车钥匙插入锁孔并顺时针旋转一下,车子就通电了.车钥匙的作用相当于电路中的 ,给电动车充电时,蓄电池相当于电路中的 ,将电能转化为 储存起来.

3.某品牌榨汁机为了保障安全,设置了双开关——电源开关S1和安全开关S2,当杯体放置在主机上时,S2自动闭合,此时再闭合S1,榨汁机才能启动,则这两个开关是 联的.某品牌抽油烟机的主要部件是照明灯和抽气扇(电动机),它们可以独立工作,互不影响,则照明灯和抽气扇是

联的.

4.有一种节日小彩灯上串联着20只小灯泡,当将其接入电压为220 V的家庭电路时,每只小灯泡都正常发光,若电源插头处的电流为150 mA,那么通过第5只小灯泡的电流是 A;每只小灯泡两端的工作电压是 V.

5.某拆弹专家正在拆除设置在飞机上的定时爆炸装置,如图所示.为使爆炸装置停止工作,应剪断导线 (选填“a”或“b”).拆除前起爆器上 (选填“有”或“没有”)电流通过,因为起爆器 (选填“是开路”或“被短路”).

6. 如图所示,要使灯L1和L2串联,则应该只闭合开关 ;如果要使灯L1和L2并联,则应该只闭合开关 ;绝对不允许同时闭合的开关是 . 第 2 页 共 8 页 7.如图甲所示的电路,闭合开关后,两灯泡正常发光,电压表V1和V2的指针位置相同,如图乙所示,则L2两端的电压为

V,L1两端的电压为 V,电源电压为 V.

第四章(认识电路)课时作业

1 第四章(认识电路)练习题

§1. 电路

知识点一: 电路的组成

1. 把 、 、开关用 连接起来组成的电流的路径,叫做电路。最简单的电路是由电源、用电器、开关和导线四部分组成的，它们的作用是：电源

;

用电器

; 开关

; 导线

.

知识点二: 通路、开路和短路

2．接通的电路叫 ； 的电路叫开路；不经过 用导线直接

的情况叫短路。短路时电流 ，会烧坏电源，所以是不允许的。

知识点三: 电路图

3．下图所示的四个电路中，正确的电路图是（ ）

4．如图所示的电路图，下列说法中，正确的是 ( )

A．闭合S2，断开S1、S3时，电路是断路

B．闭合S1、S2、S3时，电路是通路

C．闭合S1、S2，断开S3时，电路是短路

D．闭合S2、S3，断开S1时，Ll发光而L2不发光

5．画出如图所示实物的电路图。

6．按照图所示的电路图, 将图中各个元件连接起来。

第四章(认识电路)课时作业

2 §2. 电路的连接

知识点一: 串联电路

1．把用电器 连接起来的电路，叫做串联电路。在串联电路中，只有 条电流通路，切断任何一处电路，整个电路 。

2．想通过一个电键同时控制两灯泡的发光和熄灭, 那么 ( )

A、两个灯泡可以是串联或并联； B、两个灯泡只能是串联；

C、两个灯泡只能是并联； D、串联、并联都不行。

3．在如图所示的电路中，灯泡L1和L2的连接方式属于串联的是：（ ）

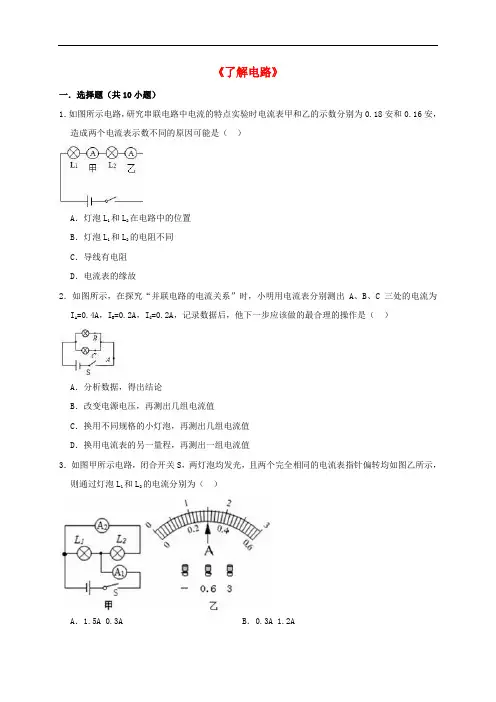

《了解电路》

一．选择题（共10小题）

1．如图所示电路，研究串联电路中电流的特点实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（ ）

A．灯泡L1和L2在电路中的位置

B．灯泡L1和L2的电阻不同

C．导线有电阻

D．电流表的缘故

2．如图所示，在探究“并联电路的电流关系”时，小明用电流表分别测出A、B、C三处的电流为IA=0.4A，IB=0.2A，IC=0.2A，记录数据后，他下一步应该做的最合理的操作是（ ）

A．分析数据，得出结论

B．改变电源电压，再测出几组电流值

C．换用不同规格的小灯泡，再测出几组电流值

D．换用电流表的另一量程，再测出一组电流值

3．如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（ ）

A．1.5A 0.3A B．0.3A 1.2A

C．1.2A 0.3 A D．0.3A 1.5 A

4．电视机的荧光屏表面上经常吸附很多的灰尘，其主要原因是（ ）

A．灰尘的自然堆积

B．电视机工作时屏表面温度较高而吸附空气中灰尘

C．荧光屏有较强的吸附灰尘能力

D．电视机工作时显示屏有静电而吸附灰尘

5．下列说法中正确的是（ ）

A．自然界中只有正、负两种电荷

B．同种电荷相互吸引，异种电荷相互排斥

C．摩擦起电的过程是创造电荷的过程

D．静电总是有害的

6．以下说法中与事实最为符合的是（ ）

A．一节新的7号南孚电池电压为1.5V

B．人体的正常体温约为40℃

C．空调的电流约为220A

D．通过技术改进，热机的效率可以达到100%

7．测量电压的工具是（ ）

A．电压表 B．电流表 C．验电器 D．电能表

8．如图所示的电路中，甲、乙是连接在电路中的两只电学仪表，闭合开关 S 后，灯 L1、L2均正常发光，则（ ）
