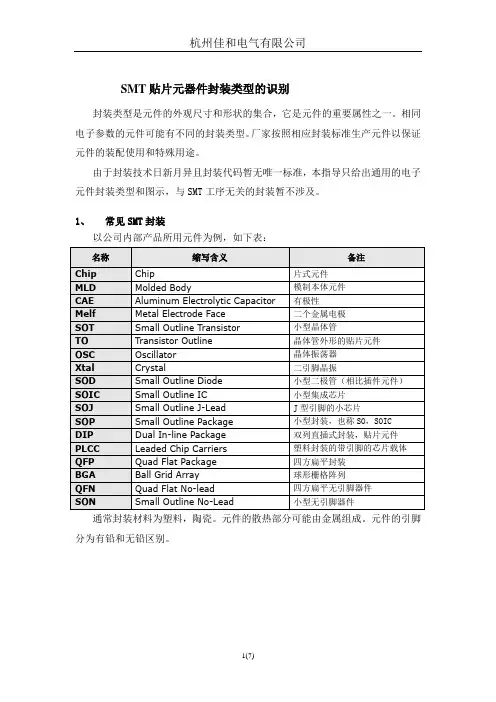

贴片元件常见封装

. -

- -可修编- . -

- -可修编-

贴片电阻常见封装有9种，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。我们常说的0603封装就是指英制代码。另一种是米制代码，也由4位数字表示，其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸：

英制(inch) 公制(mm) 长(L)

(mm) 宽(W)

(mm) 高(t)

(mm) a

(mm) b

(mm)

0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05

0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10

0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20

0805 2021 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20

1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.20

1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.20

1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.20

2021 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20

2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20

贴片元件的封装 . -

- -可修编- 一、零件规格:(a)、零件规格即零件的外形尺寸，SMT开展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206 0805 0603 0402

公制表示法3216 2125 1608 1005

含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)

L:0.8inch(2.0mm)W:0.5inch(1.25mm)

L:0.6inch(1.6mm)W:0.3inch(0.8mm)

L:0.4inch(1.0mm)W:0.2inch(0.5mm)

注：a、L〔Length〕：长度； W〔Width〕：宽度； inch：英寸

b、1inch=25.4mm〔b〕、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。〔c〕、以上所讲的主要是针对电子产品中用量最大的电阻〔排阻〕和电容〔排容〕，其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。〔d〕、SMT开展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化开展，如今最小的标准零件已经到了0201。二、常用元件封装1〕电阻：最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。注：ABCD四类型的封装形式那么为其具体尺寸,标注形式为L X S X H

1210具体尺寸与电解电容B类3528类型一样0805具体尺寸：2.0 X 1.25 X 0.5〔公制表示法〕1206具体尺寸：3.0 X 1.5 0X 0.5〔公制表示法〕2〕电阻的命名方法1、5%精度的命名： RS – 05 K 102 JT

2、1％精度的命名：RS – 05 K 1002 FT

R －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2021是3/4W、2512是1W。05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。K －表示温度系数为100PPM。102 －5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，根本单位是Ω，102＝1000Ω＝1KΩ。1002 是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，根本单位是Ω，1002＝10000Ω＝10KΩ。J －表示精度为5％、F－表示精度为1％。T －表示编带包装3〕电容：可分为无极性和有极性两类:

无极性电容下述两类封装最为常见，即0805、0603； 有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型 封装形式耐压A 3216 10V . -

- -可修编- B 3528 16V

C 6032 25V

D 7343 35V

贴片钽电容的封装是分为A型〔3216〕，B型〔3528〕，C型〔6032〕，D型〔7343〕，E型〔7845〕。有斜角的是表示正极4〕、钽质电容(Tantalum)钽质电容已经越来越多应用于各种电子产品上，属于比拟贵重的零件，开展至今，也有了一个标准尺寸系列，用英文字母Y、A、X、B、C、D来代表。其对应关系如下表型号 Y A X B C D

规格L〔mm〕 3.2 3.8 3.5 4.7 6.0 7.3

W (mm) 1.6 1.9 2.8 2.6 3.2 4.3

T 〔mm〕 1.6 1.6 1.9 2.1 2.5 2.8

注意：电容值一样但规格型号不同的钽质电容不可代用。如：10UF/16V〞B〞型与10UF/16V〞C〞型不可相互代用。二极管：根据所承受电流的的限度，封装形式大致分为两类，小电流型〔如1N4148〕封装为1206，大电流型〔如IN4007〕暂没有具体封装形式，只能给出具体尺寸：5.5 X 3 X 0.5

发光二极管：颜色有红、黄、绿、蓝之分，亮度分普亮、高亮、超亮三个等级，常用的封装形式有三类： 0805、1206、1210

元件 代号 封装 备注电阻 R AXIAL0.3

电阻 R AXIAL0.4

电阻 R AXIAL0.5

电阻 R AXIAL0.6

电阻 R AXIAL0.7

电阻 R AXIAL0.8

电阻 R AXIAL0.9

电阻 R AXIAL1.0

电容 C RAD0.1 方型电容电容 C RAD0.2 方型电容电容 C RAD0.3 方型电容电容 C RAD0.4 方型电容电容 C RB.2/.4 电解电容电容 C RB.3/.6 电解电容电容 C RB.4/.8 电解电容电容 C RB.5/1.0 电解电容保险. -
