半导体线缺陷——位错

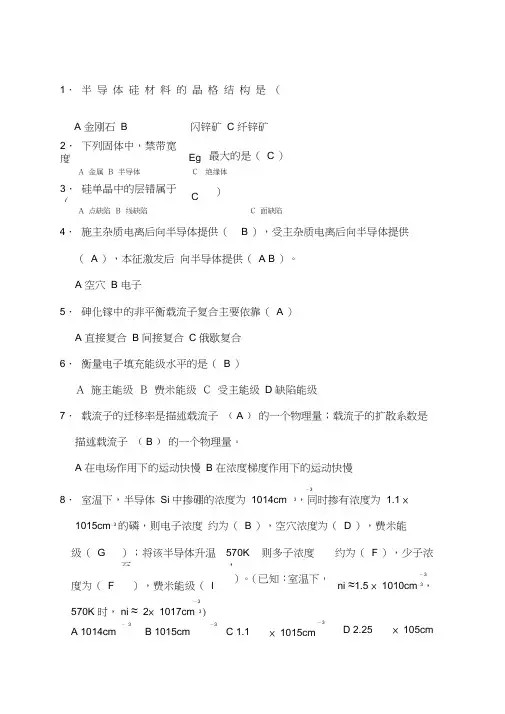

1．半导体硅材料的晶格结构是（A 金刚石B闪锌矿C 纤锌矿2．下列固体中，禁带宽度Eg最大的是（ C ）Ａ金属Ｂ半导体Ｃ绝缘体3．硅单晶中的层错属于（C）Ａ点缺陷Ｂ线缺陷Ｃ面缺陷4．施主杂质电离后向半导体提供（ B ），受主杂质电离后向半导体提供（ A ），本征激发后向半导体提供（ A B ）。

A 空穴B 电子5．砷化镓中的非平衡载流子复合主要依靠（ A ）A 直接复合B 间接复合C 俄歇复合6．衡量电子填充能级水平的是（ B ）Ａ施主能级Ｂ费米能级Ｃ受主能级 D 缺陷能级7．载流子的迁移率是描述载流子（ A ）的一个物理量；载流子的扩散系数是描述载流子（ B ）的一个物理量。

A 在电场作用下的运动快慢B 在浓度梯度作用下的运动快慢－38．室温下，半导体Si 中掺硼的浓度为1014cm －3，同时掺有浓度为 1.1 ×1015cm－3的磷，则电子浓度约为（B ），空穴浓度为（ D ），费米能级（G）；将该半导体升温至570K，则多子浓度约为（ F ），少子浓度为（F），费米能级（I ）。

（已知：室温下，－3ni ≈1.5 × 1010cm－3，570K 时，－3 ni ≈2× 1017cm－3)A 1014cm－ 3 －3B 1015cmC 1.1－3× 1015cm D 2.25 × 105cmE 1.2 × 1015cm －3F 2 ×1017cm －3 G 高于 Ei H 低于 Ei I 等于 Ei 9． 载流子的扩散运动产生（ C ）电流，漂移运动产生（ A ）电流。

A 漂移 B隧道 C 扩散10. 下列器件属于多子器件的是（B D ） Ａ 稳压二极管 Ｂ 肖特基二极管 Ｃ 发光二极管 D 隧道二极管11. 平衡状态下半导体中载流子浓度 n0p0=ni2 ，载流子的产生率等于复合率，而当 np<ni2 时，载 流 子的复合率（ C ）产生率Ａ 大于 Ｂ 等于 Ｃ 小于12. 实际生产中，制作欧姆接触最常用的方法是（ A ）Ａ 重掺杂的半导体与金属接触 Ｂ 轻掺杂的半导体与金属接触13．在下列平面扩散型双极晶体管击穿电压中数值最小的是 （ C ）A BVCEOB BVCBOC BVEBO14．MIS 结构半导体表面出现强反型的临界条件是（ B ）。

半导体缺陷解析及中英⽂术语⼀览⼀、半导体缺陷1.位错：位错⼜可称为差排（英语：dislocation），在材料科学中，指晶体材料的⼀种内部微观缺陷，即原⼦的局部不规则排列（晶体学缺陷）。

从⼏何⾓度看，位错属于⼀种线缺陷，可视为晶体中已滑移部分与未滑移部分的分界线，其存在对材料的物理性能，尤其是⼒学性能，具有极⼤的影响。

产⽣原因：晶体⽣长过程中，籽晶中的位错、固-液界⾯附近落⼊不溶性固态颗粒，界⾯附近温度梯度或温度波动以及机械振动都会在晶体中产⽣位错。

在晶体⽣长后，快速降温也容易增殖位错。

（111）呈三⾓形；（100）呈⽅形；（110）呈菱形。

2.杂质条纹：晶体纵剖⾯经化学腐蚀后可见明、暗相间的层状分布条纹，⼜称为电阻率条纹。

杂质条纹有分布规律，在垂直⽣长轴⽅向的横断⾯上，⼀般成环状分布；在平⾏⽣长轴⽅向的纵剖⾯上，呈层状分布。

反映了固-液界⾯结晶前沿的形状。

产⽣原因：晶体⽣长时，由于重⼒产⽣的⾃然对流和搅拌产⽣的强制对流，引起固-液界近附近的温度发⽣微⼩的周期性变化，导致晶体微观⽣长速率的变化，或引起杂质边界厚度起伏，⼀截⼩平⾯效应和热场不对称等，均使晶体结晶时杂质有效分凝系数产⽣波动，引起杂质中杂质浓度分布发⽣相应的变化，从⽽在晶体中形成杂质条纹。

解决⽅案:：调整热场，使之具有良好的轴对称性，并使晶体的旋转轴尽量与热场中⼼轴同轴，抑制或减弱熔热对流，可以使晶体中杂质趋于均匀分布。

采⽤磁场拉晶⼯艺或⽆重⼒条件下拉晶可以消除杂质条纹。

3.凹坑：晶体经过化学腐蚀后，由于晶体的局部区域具有较快的腐蚀速度，使晶体横断⾯上出现的坑。

腐蚀温度越⾼，腐蚀时间越长，则凹坑就越深，甚⾄贯穿。

4.空洞：单晶切断⾯上⽆规则、⼤⼩不等的⼩孔。

产⽣原因：在⽓氛下拉制单晶，由于⽓体在熔体中溶解度⼤，当晶体⽣长时，⽓体溶解度则减⼩呈过饱和状态。

如果晶体⽣长过快，则⽓体⽆法及时从熔体中排出，则会在晶体中形成空洞。

5.孪晶：使晶体断⾯上呈现⾦属光泽不同的两部分，分界线通常为直线。

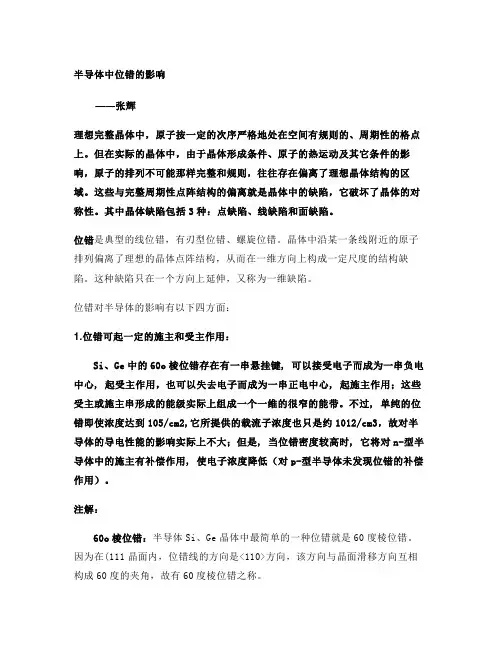

半导体中位错的影响——张辉理想完整晶体中，原子按一定的次序严格地处在空间有规则的、周期性的格点上。

但在实际的晶体中，由于晶体形成条件、原子的热运动及其它条件的影响，原子的排列不可能那样完整和规则，往往存在偏离了理想晶体结构的区域。

这些与完整周期性点阵结构的偏离就是晶体中的缺陷，它破坏了晶体的对称性。

其中晶体缺陷包括3种：点缺陷、线缺陷和面缺陷。

位错是典型的线位错，有刃型位错、螺旋位错。

晶体中沿某一条线附近的原子排列偏离了理想的晶体点阵结构，从而在一维方向上构成一定尺度的结构缺陷。

这种缺陷只在一个方向上延伸，又称为一维缺陷。

位错对半导体的影响有以下四方面：1.位错可起一定的施主和受主作用：Si、Ge中的60o棱位错存在有一串悬挂键, 可以接受电子而成为一串负电中心, 起受主作用，也可以失去电子而成为一串正电中心, 起施主作用；这些受主或施主串形成的能级实际上组成一个一维的很窄的能带。

不过, 单纯的位错即使浓度达到105/cm2,它所提供的载流子浓度也只是约1012/cm3，故对半导体的导电性能的影响实际上不大；但是, 当位错密度较高时, 它将对n-型半导体中的施主有补偿作用, 使电子浓度降低（对p-型半导体未发现位错的补偿作用）。

注解：60o棱位错：半导体Si、Ge晶体中最简单的一种位错就是60度棱位错。

因为在(111晶面内，位错线的方向是<110>方向，该方向与晶面滑移方向互相构成60度的夹角，故有60度棱位错之称。

悬挂键：一般晶体因晶格在表面处突然终止，在表面的最外层的每个原子将有一个未配对的电子，即有一个未饱和的键，这个键称为悬挂键。

位错密度：穿过单位截面积的位错线数目，单位也是1/平方厘米2.位错是散射载流子的中心：位错除了有一定的施主、受主和杂质补偿的作用以外，位错所造成的晶格畸变是散射载流子的中心, 将严重散射载流子, 影响迁移率; 不过在位错密度<108/cm2时, 这种散射作用可忽略。

半导体材料中的缺陷与杂质控制技术半导体材料是现代电子器件制造中的关键材料之一。

为了保证半导体器件的性能和可靠性，需对半导体材料中的缺陷和杂质进行控制。

本文将重点讨论半导体材料中的缺陷与杂质控制技术。

一、半导体材料的缺陷类型半导体材料中常见的缺陷类型包括点缺陷、线缺陷和面缺陷。

点缺陷指的是材料中的单个原子或多个原子的缺失或占据，如空位和间隙原子；线缺陷是由材料中原子排列的缺陷引起的，如位错和脆性晶粒界；面缺陷则是材料表面或晶界处的缺陷，如二维氧化物缺陷和界面能带不平整。

二、缺陷对半导体性能的影响缺陷对半导体器件的性能和可靠性具有重要影响。

例如，点缺陷会降低半导体的载流子浓度，并影响电子迁移率和电阻；线缺陷会导致晶格畸变、局部应变和电子复合增加，降低载流子迁移率和器件寿命；面缺陷则会导致界面态和能带弯曲，进一步影响器件的电学性能。

三、缺陷与杂质控制技术为了控制半导体材料中的缺陷与杂质，需要实施一系列控制技术。

以下是几种常用的控制技术：1. 生长技术半导体晶体的生长是控制材料缺陷和杂质的重要方法。

例如，通过外延生长技术可以在晶体中控制点缺陷和线缺陷的形成；通过气相沉积技术可以控制杂质的浓度和分布。

2. 退火技术退火技术可以通过热处理来消除或减少材料中的缺陷和杂质。

例如，热退火可以使点缺陷移动和缩减；退火还可以使线缺陷部分消失或接近消失。

3. 加工工艺加工工艺可以通过控制材料的加工条件和方法来减少缺陷的形成。

例如，减小晶圆加工过程中的机械应力和温度梯度，可以减少缺陷的产生。

4. 杂质掺杂技术杂质掺杂技术可以通过控制材料中的杂质浓度和种类来改变材料的性能和控制缺陷。

例如，控制掺杂过程中的杂质浓度和扩散温度，可以有效控制杂质的分布和缺陷的形成。

5. 表面修饰技术表面修饰技术可以通过改变材料表面的能带结构来控制缺陷和杂质。

例如，通过表面处理或修饰来改变半导体材料的表面状态和化学反应性，可以减少表面缺陷和界面态的形成。

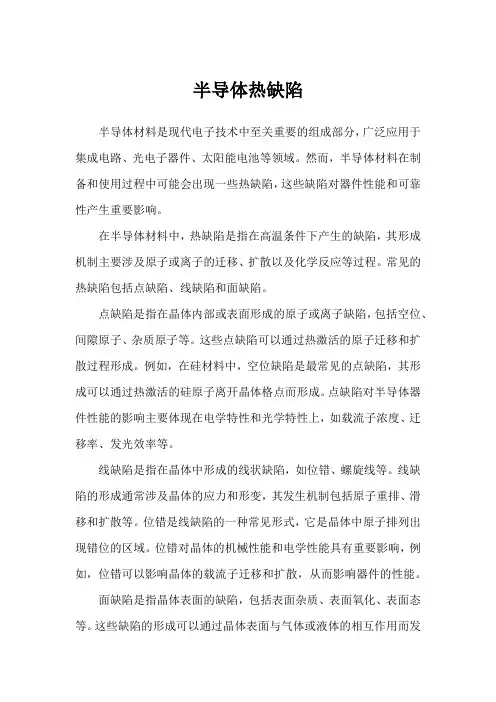

半导体热缺陷半导体材料是现代电子技术中至关重要的组成部分，广泛应用于集成电路、光电子器件、太阳能电池等领域。

然而，半导体材料在制备和使用过程中可能会出现一些热缺陷，这些缺陷对器件性能和可靠性产生重要影响。

在半导体材料中，热缺陷是指在高温条件下产生的缺陷，其形成机制主要涉及原子或离子的迁移、扩散以及化学反应等过程。

常见的热缺陷包括点缺陷、线缺陷和面缺陷。

点缺陷是指在晶体内部或表面形成的原子或离子缺陷，包括空位、间隙原子、杂质原子等。

这些点缺陷可以通过热激活的原子迁移和扩散过程形成。

例如，在硅材料中，空位缺陷是最常见的点缺陷，其形成可以通过热激活的硅原子离开晶体格点而形成。

点缺陷对半导体器件性能的影响主要体现在电学特性和光学特性上，如载流子浓度、迁移率、发光效率等。

线缺陷是指在晶体中形成的线状缺陷，如位错、螺旋线等。

线缺陷的形成通常涉及晶体的应力和形变，其发生机制包括原子重排、滑移和扩散等。

位错是线缺陷的一种常见形式，它是晶体中原子排列出现错位的区域。

位错对晶体的机械性能和电学性能具有重要影响，例如，位错可以影响晶体的载流子迁移和扩散，从而影响器件的性能。

面缺陷是指晶体表面的缺陷，包括表面杂质、表面氧化、表面态等。

这些缺陷的形成可以通过晶体表面与气体或液体的相互作用而发生，如氧化、吸附等。

表面缺陷对半导体器件的影响主要体现在界面特性和表面态密度上，例如，表面态可以引起能带弯曲和电荷捕获，从而影响晶体的电学和光学性能。

半导体热缺陷对器件性能的影响是多方面的。

首先，热缺陷会引起载流子的散射和复合，从而增加电阻和降低迁移率，导致器件的电学性能下降。

其次，热缺陷还可以作为电荷捕获中心，引起载流子的陷阱和重新释放，导致器件的噪声增加和工作速度减慢。

此外，热缺陷还可以影响材料的光学特性，如吸收、发射和光电导等。

因此，在半导体器件的设计和制备过程中，需要考虑和控制热缺陷的形成和影响，以提高器件的性能和可靠性。

为了减少半导体热缺陷的影响，可以采取以下几种方法。

缺陷与杂质对半导体性质的影响研究在当今的科技和电子领域中，半导体起着举足轻重的作用。

然而，在半导体的制造过程中，难免会引入各种缺陷和杂质。

这些缺陷和杂质不仅会对半导体的结构产生影响，还会对其性质产生深远的影响。

本文将探讨缺陷与杂质对半导体性质的影响研究。

一、缺陷与杂质的分类半导体中的缺陷和杂质可以分为点缺陷、线缺陷和面缺陷。

点缺陷是指原子晶格中的空位或原子替代点。

线缺陷是指晶体中的位错线、螺旋线等缺损。

面缺陷是指晶体表面的缺陷。

而杂质则是指非半导体晶体结构中的外来原子。

二、缺陷和杂质对半导体性质的影响1. 电学性质缺陷和杂质对半导体的电学性质有重要影响。

在p型半导体中，杂质原子可以成为多余的电子，从而增加半导体的导电性。

而在n型半导体中，杂质原子会形成电子缺陷，并且减少杂质的导电性。

此外，缺陷还会影响半导体的迁移率、载流子浓度等参数，进而影响其电学性能和性质。

2. 光学性质缺陷和杂质对半导体的光学性质也有显著影响。

例如，半导体中的杂质能级会改变半导体的禁带宽度，从而影响其吸收以及发射光谱的范围和峰值。

激子（由电子和空穴对形成的束缚态）的形成和衰减也常常与缺陷有关。

此外，缺陷还可能引起光学吸收的增强或减弱，导致光学效率的提高或降低。

3. 热学性质缺陷和杂质对半导体的热学性质也发挥着重要作用。

缺陷会导致半导体中的晶格振动模式发生变化，影响热传导的速率和效率。

此外，由于缺陷的存在，晶体结构的完整性会受到破坏，导致热膨胀系数增加。

因此，半导体在高温环境下容易产生热应力和热失效。

4. 机械性质缺陷和杂质对半导体的机械性质也有一定的影响。

例如，缺陷可以作为裂纹的起源，导致半导体的断裂和损坏。

杂质原子的尺寸与晶格完整性不匹配可能引起局部应力集中。

此外，晶体中的位错线和晶界缺陷也会影响材料的强度和可靠性。

三、缺陷和杂质控制与应对尽管缺陷和杂质对半导体性质有着不可忽视的影响，但研究人员通过控制和应对这些问题，取得了重大突破。

1.3.2 缺陷与缺陷能级
主讲人：徐振邦
了解缺陷的分类1理解点缺陷、线缺陷的成因
2
教学目标
在半导体材料的某些区域，晶格中的原子周期性排列被破坏，从而形成
各种缺陷。

缺陷一般分为点缺陷、线缺陷和面缺陷。

一、什么是缺陷
二、点缺陷
弗伦克尔缺陷
间隙原子和空
位成对出现的缺陷
称为弗仑克尔缺陷。

A B
肖特基缺陷
晶体内部产生空位但没有间隙原子，这种缺陷称为肖特基缺陷。

三、线缺陷-位错
b
位错就是晶体的滑移现象，晶体内部原子相互排列的位置并没有发生畸变。

四、面缺陷-层错
外延层错
热氧化层错
Si 片在进行高温热氧化时，在其内部会产生出大量的间隙硅原子,系统能量的降低驱使这些间隙硅原子趋向
于集合在一起成一个原子面时，就产生出热氧化层错。

采用外延技术生长晶体时，一旦遇到衬底表面上存在结构缺陷或者外来杂质原子时，就有可能失
去正常的原子面的堆叠次序，从而产生出外延层错。

谢谢。

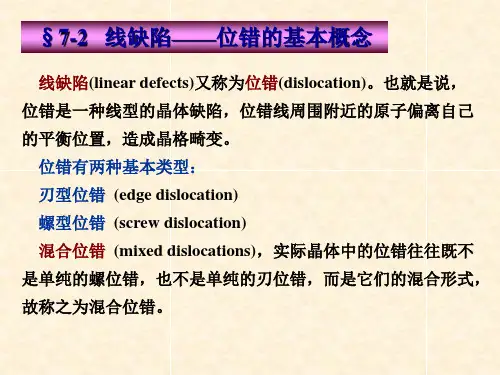

位错的基本类型和特征位错的基本类型和特征什么是位错？位错（dislocation）是晶体中的一种结构缺陷，它代表了晶体中原子排列的变形和重组。

位错的存在对晶体的物理性质和机械性能具有重要影响。

位错的基本类型位错可以分为以下几个基本类型：1.直线位错：也称为边界位错（edge dislocation），可看作两个晶体之间的边界。

它是晶体中某个层面与其上方、下方的层面之间原子排列不一致所形成的。

2.螺旋位错：也称为线性位错（screw dislocation），是晶体中绕某一点形成螺旋状结构的位错。

它是由某一平面与其上方或下方的层面之间原子排列不一致所形成的。

3.混合位错：是直线位错和螺旋位错相互结合形成的位错。

位错的特征位错在晶体中具有以下特征：•位错存在与位错线（dislocation line）上，其形状可以是直线、螺旋状或弯曲的。

•位错的长度可以从纳米级到微米级，取决于材料的结晶度和应变状态。

•位错引入了局部应变场，使得晶体中原子间的距离发生变化。

•位错会导致局部应力场的形成，其中位错线附近有压应力和拉应力。

•位错可以移动和增殖，对物质的可塑性和断裂行为起重要作用。

位错的影响位错的存在对材料的性质和行为具有重要影响：•位错可以增加材料的塑性，使其具有更好的变形能力和可塑性。

•位错可以使材料的强度和硬度发生变化，影响其力学性能。

•位错还可以影响材料的电学、热学和光学性能，改变其导电性、热导率和光学吸收等特性。

•位错在材料的断裂行为中起重要作用，影响材料的断裂强度和断裂方式。

结论位错作为一种晶体中的结构缺陷，具有不可忽视的重要性。

通过研究位错的基本类型和特征，我们可以更好地理解材料的结构和性质，为材料的设计和应用提供更好的基础。

参考文献：1.Hirth, J. P., & Lothe, J. (1992). Theory of dislocations.Wiley.2.Hull, D., & Bacon, D. J. (2001). Introduction todislocations (Vol. 952). Butterworth-Heinemann.补充位错的性质和应用位错的形成原因位错的形成主要是由于晶体生长和形变过程中的原子排列不完美引起的。

半导体晶体生长过程中的晶体缺陷研究引言：半导体材料在现代电子学和光电子学中起着重要的作用，而其性能的优劣主要取决于晶体质量。

晶体缺陷是晶体结构中存在的一些缺点，会对半导体的物理性质和电学特性产生明显的影响。

因此，研究半导体晶体生长过程中的晶体缺陷对于优化材料性能和提高半导体器件的性能至关重要。

一、晶体缺陷的分类：晶体缺陷可以分为点缺陷、线缺陷和面缺陷三类。

1.点缺陷：点缺陷是最简单的晶体缺陷类型，包括空位、杂质原子和位错等。

其中，空位是晶体格点上缺失原子遗留下的空位，会影响材料的稳定性和电学特性。

杂质原子是不同元素的原子在晶体中的存在，可能改变材料的带隙和电导性能。

位错则是晶体中原子排列的不规则，影响晶体的机械性能和电学特性。

2.线缺陷：线缺陷是晶体结构中存在的线状缺陷，包括螺型位错、夹杂和失配等。

螺型位错是晶体中原子排列的螺旋型缺陷，可以引起晶体的弯曲或扭转。

夹杂是晶体中由于溶解度差异或生长时的杂质引起的不同组分区域。

失配则是晶体生长过程中的应力和晶体结构不匹配引起的线形缺陷。

3.面缺陷：面缺陷是晶体结构中存在的面状缺陷，包括晶体界面、晶体附面、缺陷堆垛和晶体表面等。

晶体界面是两个晶体颗粒之间的平面，对于异质结构和多晶体材料的器件性能具有重要影响。

晶体附面是晶体内部的平面缺陷，会导致晶体的变形和异质结构的扩散。

缺陷堆垛指晶体结构中缺陷的堆积，可能导致电子态能级的形成。

晶体表面是晶体的外界界面，对材料的表面电子态和化学活性起重要作用。

二、晶体缺陷的形成和影响：1.形成过程：晶体缺陷的形成与晶体生长过程中的热力学和动力学因素有关。

晶体生长过程中的高温、高压和杂质等因素会导致晶体缺陷的形成。

2.影响性能：晶体缺陷会影响半导体材料的物理性质和电学特性。

例如，晶体中的点缺陷会影响电子和电洞的传输，降低材料的载流子迁移率和电导率。

线缺陷会导致晶体的应力和拉伸，影响材料的机械性能。

而面缺陷则会影响材料的表面电子态和化学活性。

一、半导体缺陷1.位错：位错又可称为差排（英语：dislocation），在材料科学中，指晶体材料的一种内部微观缺陷，即原子的局部不规则排列（晶体学缺陷）。

从几何角度看，位错属于一种线缺陷，可视为晶体中已滑移部分与未滑移部分的分界线，其存在对材料的物理性能，尤其是力学性能，具有极大的影响。

产生原因：晶体生长过程中，籽晶中的位错、固-液界面附近落入不溶性固态颗粒，界面附近温度梯度或温度波动以及机械振动都会在晶体中产生位错。

在晶体生长后，快速降温也容易增殖位错。

（111）呈三角形；（100）呈方形；（110）呈菱形。

2.杂质条纹：晶体纵剖面经化学腐蚀后可见明、暗相间的层状分布条纹，又称为电阻率条纹。

杂质条纹有分布规律，在垂直生长轴方向的横断面上，一般成环状分布；在平行生长轴方向的纵剖面上，呈层状分布。

反映了固-液界面结晶前沿的形状。

产生原因：晶体生长时，由于重力产生的自然对流和搅拌产生的强制对流，引起固-液界近附近的温度发生微小的周期性变化，导致晶体微观生长速率的变化，或引起杂质边界厚度起伏，一截小平面效应和热场不对称等，均使晶体结晶时杂质有效分凝系数产生波动，引起杂质中杂质浓度分布发生相应的变化，从而在晶体中形成杂质条纹。

解决方案:：调整热场，使之具有良好的轴对称性，并使晶体的旋转轴尽量与热场中心轴同轴，抑制或减弱熔热对流，可以使晶体中杂质趋于均匀分布。

采用磁场拉晶工艺或无重力条件下拉晶可以消除杂质条纹。

3.凹坑：晶体经过化学腐蚀后，由于晶体的局部区域具有较快的腐蚀速度，使晶体横断面上出现的坑。

腐蚀温度越高，腐蚀时间越长，则凹坑就越深，甚至贯穿。

4.空洞：单晶切断面上无规则、大小不等的小孔。

产生原因：在气氛下拉制单晶，由于气体在熔体中溶解度大，当晶体生长时，气体溶解度则减小呈过饱和状态。

如果晶体生长过快，则气体无法及时从熔体中排出，则会在晶体中形成空洞。

5.孪晶：使晶体断面上呈现金属光泽不同的两部分，分界线通常为直线。

半导体材料内部缺陷的检测与修复方法研究半导体材料是当今科技发展中至关重要的一类材料，其具有在电子、光电子等领域中广泛应用的特点。

然而，要生产高质量的半导体器件，需要材料内部缺陷数量和质量尽可能降至最低。

因此，检测和修复半导体材料内部缺陷显得至关重要。

一、半导体材料内部缺陷的分类半导体材料内部缺陷主要包括点缺陷、线缺陷以及面缺陷等。

点缺陷包括空位、氧杂质、位错以及点缺陷，线缺陷则包括微管道、半滑移面、晕晕线以及螺旋线等，而面缺陷则主要包括晶界、深级杂质以及微晶等。

二、半导体材料内部缺陷的检测方法目前，常见的半导体材料内部缺陷检测方法主要包括透射电镜、原子力显微镜、电子束诱发荧光谱等。

其中透射电镜具有成像速度较快、成像精度较高等优点，但其需要真空环境以及特殊的样品制备技术等技术条件，对于实际生产中的缺陷检测较为不便。

原子力显微镜则具备非常高的成像分辨率、沿 Z 轴深度方向成像等优点，但其成像速度较慢，且可能会对样品形态造成微小的损伤。

电子束诱发荧光谱则可以用于非破坏性材料成分分析，但它如透射电镜也需要真空环境，且其在分析深处材料成分方面效果可能有限。

三、半导体材料内部缺陷的修复方法在检测到半导体材料内部缺陷后，需要尽可能的对其进行修复，否则可能会导致器件难以正常工作等问题。

目前，常见的半导体材料内部缺陷修复方法主要包括化学机械抛光、离子注入、退火等。

其中，离子注入技术是一种广泛应用的方法，其能够激活材料内部缺陷并进行修复。

而在各种修复方法中，退火技术则最为常用，其主要由于成本低、易于实行等优点，广泛应用于实际生产中。

四、半导体材料内部缺陷的未来发展方向为了更加完善半导体材料内部缺陷的检测和修复技术，未来研究可以从以下几个方向展开：一是加强半导体材料缺陷的精确控制，从而尽可能减少材料内部缺陷的数量和质量；二是研究新的缺陷检测和修复技术，如增强拉曼光谱，来应对现有方法所面临的限制；三是拓展半导体材料的应用领域，以期推动检测与修复技术的进一步发展。

半导体材料的微观结构与缺陷分析研究半导体材料作为现代电子器件的基础，其微观结构与缺陷分析显得尤为重要。

本文将探讨半导体材料微观结构的基本概念以及常见的缺陷类型，并介绍一些常用的分析方法。

一、半导体材料的微观结构半导体材料的微观结构是指由原子、晶体、晶粒和晶内缺陷等组成的结构。

从原子的角度来看，半导体材料由原子核和围绕核运动的电子组成。

不同的原子种类和排列方式决定了半导体材料的性质。

例如，硅材料由硅原子组成，具有较好的半导体特性。

从晶体的角度来看，半导体材料具有有序的、重复出现的结构，称为晶格。

晶格可以分为面心立方、体心立方和简单立方等。

晶格的排列方式直接影响到半导体材料的电学和光学性质。

晶粒是指晶体中较大且连续的晶体区域。

晶粒的大小和分布对半导体材料的性能有一定影响。

较小均匀的晶粒有助于减少缺陷，提高半导体材料的性能。

除了上述的基本结构，半导体材料还存在着一些缺陷，接下来将详细介绍。

二、半导体材料的缺陷类型半导体材料的缺陷可以分为点缺陷、线缺陷和体缺陷三种类型。

1. 点缺陷：点缺陷是指晶体中一个或几个原子的位置出现异常，包括空位、杂质原子和氧化物等。

这些点缺陷会导致晶体结构的紊乱，从而影响半导体材料的导电性能。

2. 线缺陷：线缺陷是指晶体中存在着一维缺陷，如位错和蚀刻沟等。

位错是指晶体中原子排列异常的地方，常常由于晶体生长过程中的应力造成。

蚀刻沟则是指晶体表面的缺陷，可以通过蚀刻过程得到。

3. 体缺陷：体缺陷是指晶体中存在着三维缺陷，如晶界和空间晶格缺陷等。

晶界是两个晶粒的交界处，存在有错配和晶格偏移等缺陷。

空间晶格缺陷是指晶体内部存在着误差的晶格结构，如空穴和空隙等。

了解半导体材料的微观结构和缺陷类型对于分析其性能和改进制备工艺具有重要意义。

下面将介绍一些常用的分析方法。

三、半导体材料的缺陷分析方法1. 透射电镜：透射电镜是一种基于电子束穿透样品并产生像的技术。

通过透射电镜可以观察到半导体材料中的晶体结构和缺陷，如晶格的排列、晶界和位错等。
