覆铜板生产工艺覆铜板是一种常见的电子基板材料，广泛应用于各种电子设备和电路板的制造中。
下面将简要介绍一下覆铜板的生产工艺。
首先，覆铜板的生产开始于基材的准备。
基材通常是玻璃纤维布或金属箔，根据需求的不同会选择不同的基材。
在基材表面涂覆上一层铜箔，这一层铜箔起到了连接器件和电路之间的桥梁作用，因此质量需要保证。
接下来是图案生成。
在覆铜板上涂覆上一层光敏胶，然后将电路图案通过排版、曝光、显影等步骤转移到光敏胶上。
显影完成后，光敏胶只留下图案所需的部分。
这一步骤的关键在于曝光的准确性和显影的完整性，只有确保这两个步骤的质量，才能保证图案的准确传输。
然后是腐蚀。
将覆铜板浸入酸性腐蚀液中，只有未被光敏胶保护的部分铜箔才会被腐蚀掉。
这样就形成了所需的图案。
腐蚀需要注意的是控制腐蚀液的浓度和温度，确保腐蚀速度适中，以免损坏基材或图案。
接下来是去除光敏胶。
将覆铜板放入去胶液中，去除光敏胶，暴露出铜箔。
去胶液需要注意的是，既要彻底去除光敏胶，又要不影响铜箔的质量。
最后是钻孔和外层铜层。
将覆铜板放入钻床中，按照设计要求钻孔。
然后通过电镀方法，在铜箔上电镀一层厚度适中的铜，以加强连接点的导电性能，并且保护铜箔不被氧化。
至此，覆铜板的生产工艺基本完成。
但是需要特别注意的是，每一步骤都需要严格的质量控制，以确保最终产品的质量和可靠性。
覆铜板生产中常见的问题包括图案传输失真、腐蚀不完全、去胶不彻底等等，需要通过工艺改进和生产控制来避免这些问题的发生。
总结起来，覆铜板生产工艺包括基材准备、图案生成、腐蚀、去胶、钻孔和外层铜层等步骤。
每个步骤都需要控制好质量，确保生产出高质量的覆铜板产品。

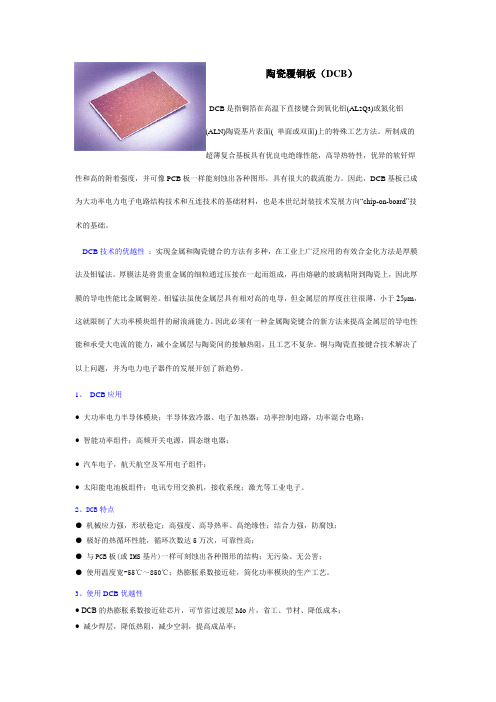

陶瓷覆铜板（DCB）DCB是指铜箔在高温下直接键合到氧化铝(AL2Q3)或氮化铝(ALN)陶瓷基片表面( 单面或双面)上的特殊工艺方法。
所制成的超薄复合基板具有优良电绝缘性能，高导热特性，优异的软钎焊性和高的附着强度，并可像PCB板一样能刻蚀出各种图形，具有很大的载流能力。
因此，DCB基板已成为大功率电力电子电路结构技术和互连技术的基础材料，也是本世纪封装技术发展方向“chip-on-board”技术的基础。
DCB技术的优越性：实现金属和陶瓷键合的方法有多种，在工业上广泛应用的有效合金化方法是厚膜法及钼锰法。
厚膜法是将贵重金属的细粒通过压接在一起而组成，再由熔融的玻璃粘附到陶瓷上，因此厚膜的导电性能比金属铜差。
钼锰法虽使金属层具有相对高的电导，但金属层的厚度往往很薄，小于25μm，这就限制了大功率模块组件的耐浪涌能力。
因此必须有一种金属陶瓷键合的新方法来提高金属层的导电性能和承受大电流的能力，减小金属层与陶瓷间的接触热阻，且工艺不复杂。
铜与陶瓷直接键合技术解决了以上问题，并为电力电子器件的发展开创了新趋势。
1、DCB应用● 大功率电力半导体模块；半导体致冷器、电子加热器；功率控制电路，功率混合电路；● 智能功率组件；高频开关电源，固态继电器；● 汽车电子，航天航空及军用电子组件；● 太阳能电池板组件；电讯专用交换机，接收系统；激光等工业电子。
2、DCB特点● 机械应力强，形状稳定；高强度、高导热率、高绝缘性；结合力强，防腐蚀；● 极好的热循环性能，循环次数达5万次，可靠性高；● 与PCB板(或IMS基片)一样可刻蚀出各种图形的结构；无污染、无公害；● 使用温度宽-55℃～850℃；热膨胀系数接近硅，简化功率模块的生产工艺。
3、使用DCB优越性● DCB的热膨胀系数接近硅芯片，可节省过渡层Mo片，省工、节材、降低成本；● 减少焊层，降低热阻，减少空洞，提高成品率；● 在相同载流量下0.3mm厚的铜箔线宽仅为普通印刷电路板的10%；● 优良的导热性，使芯片的封装非常紧凑，从而使功率密度大大提高，改善系统和装置的可靠性；● 超薄型(0.25mm)DCB板可替代BeO，无环保毒性问题；● 载流量大，100A电流连续通过1mm宽0.3mm厚铜体，温升约17℃；100A电流连续通过2mm宽0.3mm 厚铜体，温升仅5℃左右；● 热阻低，10×10mmDCB板的热阻：0.63mm厚度陶瓷基片DCB的热阻为0.31K/W0.38mm厚度陶瓷基片DCB的热阻为0.19K/W0.25mm厚度陶瓷基片DCB的热阻为0.14K/W● 绝缘耐压高，保障人身安全和设备的防护能力；● 可以实现新的封装和组装方法，使产品高度集成，体积缩小。
覆铜板工艺嘿，朋友们！今天咱来聊聊覆铜板工艺。
这覆铜板啊，就像是电子世界里的一块神奇基石。
你看啊，覆铜板就好比是一个大舞台，各种电子元件就是在这个舞台上尽情表演的演员。
没有这个舞台，那些演员可就没地方施展拳脚啦！它可是在电子产品中起着至关重要的作用呢。
要说这覆铜板的制作过程，那可真是不简单呐！就像是精心雕琢一件艺术品一样。
从选择原材料开始，就得像挑宝贝似的，精挑细选，一点都不能马虎。
要是原材料不好，那后面的一切可都白搭咯！这就好比盖房子，根基不稳，房子能牢固吗？然后就是一系列复杂的工艺步骤啦。
就像厨师做菜一样，得掌握好火候、调料的搭配，稍有差池，味道可就变了。
覆铜板的制作也是如此，每一个环节都得拿捏得恰到好处。
什么蚀刻啦、电镀啦，这些步骤都得严丝合缝地进行。
想象一下，如果蚀刻过度了，那不就像把菜炒糊了一样，整个就毁了呀！而电镀呢，就像是给舞台加上华丽的装饰，让演员们能在上面更加闪耀。
在这个过程中，工人们可都得瞪大眼睛，全神贯注。
他们就像是细心的园丁，精心呵护着每一块覆铜板的成长。
稍有不慎，可能就会出现瑕疵，那可不行！而且啊，覆铜板的质量还直接影响着电子产品的性能呢！这可不是开玩笑的。
一块好的覆铜板，能让电子产品如虎添翼，跑得更快，信号更强。
要是覆铜板质量不行，那电子产品就像没吃饱饭似的，没劲儿！咱再说说覆铜板的种类吧，那也是五花八门的。
有什么玻纤布基板啦、金属基板啦，每种都有自己独特的特点和用途。
这就跟不同的食材能做出不同美味的菜肴一样。
玻纤布基板呢，就比较常见，经济实惠，就像家常菜一样，大家都喜欢。
金属基板呢，则有着更好的散热性能，就像给电子产品装了个小空调，让它们在工作时不会“发烧”。
总之啊，覆铜板工艺可真是个神奇又重要的领域。
它虽然不那么起眼，但却默默地为我们的电子生活贡献着力量。
咱可不能小瞧了它呀！没有它，哪来我们现在这么方便快捷的电子世界呢？所以说，覆铜板工艺，牛！原创不易，请尊重原创，谢谢!。
amb覆铜陶瓷基翘曲及解决方法AMB覆铜陶瓷基翘曲及解决方法1. 引言AMB覆铜陶瓷基翘曲是一种常见的制约因素，尤其在高温环境下。
这种翘曲现象不仅会影响电子器件的性能和可靠性，还可能导致器件损坏。
本文将探讨AMB覆铜陶瓷基翘曲的原因和解决方法，旨在帮助读者更全面、深刻和灵活地理解这一主题。
2. AMB覆铜陶瓷基翘曲的原因在了解翘曲的解决方法之前，我们首先需要了解其原因。
AMB覆铜陶瓷基翘曲往往是由于材料的热膨胀系数不匹配引起的。
具体来说，陶瓷基于其材料的特性，在高温下会发生热膨胀，而覆铜基板由铜和聚酰亚胺基材组成，其热膨胀系数较低，因此在温度变化时，二者之间的热膨胀差异会导致翘曲的发生。
3. AMB覆铜陶瓷基翘曲的解决方法为了解决AMB覆铜陶瓷基翘曲问题，我们可以采取以下方法：3.1 优化材料选择选择合适的陶瓷基板是解决翘曲问题的首要步骤。
陶瓷基板的热膨胀系数需要与覆铜基板匹配，以减少翘曲的可能性。
还可以考虑使用高热导率的陶瓷基板，以提高热传导性能，从而减少翘曲。
3.2 控制制造工艺制造过程中的工艺控制对于解决翘曲问题至关重要。
可以通过控制覆铜基板和陶瓷基板的厚度，以减少翘曲发生的可能性。
还可以优化焊接工艺，确保覆铜层与陶瓷基板之间的结合牢固，以提高整体的稳定性和可靠性。
3.3 采用散热解决方案翘曲问题的另一个解决方法是采用有效的散热方案。
通过增加散热器或散热板的面积，可以有效地减少局部温度差异，从而降低翘曲的发生。
还可以考虑在散热器或散热板上使用导热材料，以提高热传导性能。
4. 对AMB覆铜陶瓷基翘曲的个人观点和理解AMB覆铜陶瓷基翘曲是电子器件制造中一个重要的问题，其解决需要综合考虑材料选择、制造工艺和散热解决方案等因素。
在我看来，优化材料选择是解决翘曲问题的关键，因为材料的热膨胀系数直接影响着翘曲的发生。
控制制造工艺和采用散热解决方案也是不可忽视的因素，它们能够进一步提高器件的稳定性和可靠性。
覆铜板工艺流程覆铜板工艺流程是指将铜箔覆盖在印刷电路板（PCB）上，用于提供电气连接和电子元件的安装。
以下是一个典型的覆铜板工艺流程的详细描述。
第一步：准备首先，需要准备好所需的材料和设备。
包括PCB基板、铜箔、液态耐酸剂、光刻胶、UV曝光机、显影剂、蚀刻剂、酮溶剂等。
第二步：涂布光刻胶将光刻胶均匀地涂布在PCB基板上。
这通常是通过倾斜PCB基板并使用涂布机完成的。
涂布后，将PCB基板放入UV曝光机中固化光刻胶。
第三步：曝光将已涂布光刻胶的PCB基板放置在UV曝光机中，通过对光刻胶进行曝光来形成图案。
曝光可以通过将具有所需图案的模板放置在PCB基板上，并使用UV曝光机使光刻胶变得固化来完成。
第四步：显影将曝光后的PCB基板放入显影机中。
显影剂会使未与曝光光接触的光刻胶部分被溶解掉，从而形成所需的图案。
第五步：蚀刻将显影后的PCB基板放入蚀刻机中。
蚀刻剂会将未受保护的铜箔部分溶解掉。
只有被光刻胶保护的铜箔会留在PCB基板上形成电路。
第六步：去除光刻胶将蚀刻后的PCB基板放入酮溶剂中，用于去除光刻胶。
这使得电路上的铜箔裸露出来。
第七步：涂覆焊膏将焊膏均匀地涂覆在PCB基板的制作电路的焊盘上。
焊膏通常由导电粒子和流动剂组成，用于电子元件的连接。
第八步：检查和修复进行视觉检查，确保电路板上没有任何问题。
如果发现问题，可以用投影仪或显微镜进行修复。
第九步：贴装元件将电子元件逐一安装到焊膏上。
这通常通过自动化设备完成，例如贴片机。
第十步：热风焊接将已安装元件的PCB基板放入热风炉中。
热风炉会加热焊膏，使其融化并与电子元件连接。
第十一步：清洗使用溶剂或超声波清洗机清洗已完成的PCB板，以去除焊膏残留物和其他污垢。
第十二步：测试进行电气和功能测试，确保PCB板正常工作。
最后，所有步骤完成后，覆铜板的PCB板就制作完成了。
它可以用于各种电子设备，如电脑、手机、电视等。
覆铜板工艺流程中的每一步都需要严格控制和精确操作，以确保产生高质量的PCB板。
覆铜陶瓷基板生产流程一、原料准备。
这就像是做菜之前要准备食材一样重要哦。
陶瓷材料是基础，得选好合适的陶瓷粉末，这个粉末的质量可直接影响到最后基板的性能呢。
而且不同的陶瓷材料有不同的特性，就像人有不同的性格一样。
同时，铜箔也是不可或缺的，要确保铜箔的纯度和厚度符合要求，不然做出来的覆铜陶瓷基板可能就会有点“小脾气”，不好好工作啦。
二、陶瓷基板的制作。
先把陶瓷粉末加工成想要的形状，这可是个精细活。
可以通过一些特殊的工艺，像是干压法或者流延法。
干压法呢，就像是把面粉使劲儿压成饼一样，要控制好压力，压力太大了，陶瓷可能就会“生气”，出现裂缝；压力太小了，又不能成型。
流延法就比较像摊煎饼啦，把陶瓷粉末和一些添加剂混合成浆糊状，然后均匀地涂在一个板子上，再慢慢烘干，就形成了薄薄的陶瓷片。
这一步就像给陶瓷穿上了一件漂亮的衣服，但是这件衣服可得做得合身才行。
三、表面处理。
陶瓷基板做好了，表面还得处理一下，这样铜箔才能更好地和它“亲密接触”。
这就像是给两个人安排相亲之前，得把自己打扮得干干净净的。
通常会对陶瓷表面进行打磨、清洗等操作，把那些小瑕疵都去掉，让表面变得光滑平整，这样铜箔贴上去的时候才会觉得很舒服，两者才能紧紧地黏在一起呢。
四、覆铜工艺。
现在到了关键的覆铜环节啦。
有好几种方法可以把铜箔贴到陶瓷基板上呢。
比如说热压法，就像是给铜箔和陶瓷基板来一场热烈的拥抱，通过高温和压力，让它们融为一体。
这个温度和压力的控制可是很有讲究的，就像谈恋爱一样，火候得刚刚好。
还有电镀法，就像是给陶瓷基板慢慢穿上一层铜的“外衣”，一点一点地把铜镀上去，这个过程也需要很细心地去控制电镀的参数，不然铜层可能就不均匀，就像衣服穿得歪歪扭扭的，不好看啦。
五、后处理。
覆铜完成后，还不能马上就大功告成。
还得进行一些后处理呢。
比如对覆铜陶瓷基板进行切割，把它切成我们需要的大小和形状。
这就像是给做好的蛋糕切块一样，要切得整齐漂亮。
同时，还得进行一些检测，看看有没有什么缺陷，比如铜层有没有脱落啊，陶瓷基板有没有损坏啊之类的。
amb和dbc覆铜陶瓷基板工艺流程哎呀，你们可真是问对人了！我可是覆铜陶瓷基板工艺的老手了，今天就给你们说说这个amb和dbc的工艺流程吧。
别看这东西看起来挺高大上，其实它就是一块能导电的陶瓷板，可以用来制作各种各样的电子元件哦！我们要准备材料。
这个工艺需要用到一些特殊的陶瓷粉末、溶剂、粘合剂等等。
这些材料可不是随便买的，得找专业的厂家去买。
当然啦，如果你自己会做，那也行，不过那就得多费点功夫了。
我们就要开始制作基板了。
首先要把陶瓷粉末和溶剂混合在一起，然后放在烤箱里烘干。
这个过程可是个技术活儿，得掌握好火候，否则烘干出来的基板可能会有问题。
烘干好的基板还要进行切割，切成合适的大小和形状。
现在，我们可以开始涂覆铜了。
这个步骤可不能马虎哦！要把涂覆液均匀地涂在基板上，然后用刮刀把它刮平。
刮好之后，还要进行烘烤处理，这样才能让铜层牢固地附着在基板上。
现在我们来到了最关键的一步——打孔。
这个步骤可不能随便打哦！得根据电路图的要求，精确地打出来。
打孔的时候要注意不要弄破基板，否则后面的工序就白费了。
我们就可以进行钻孔了。
这个步骤跟打孔差不多，只不过要用到专门的钻头。
钻孔的时候要注意保持钻头的角度和力度，否则可能会导致基板损坏。
现在我们来到了最后一步——焊接。
这个步骤可不能马虎哦！要把电子元件准确地焊接在基板上，然后进行测试。
测试通过之后，这块amb和dbc覆铜陶瓷基板就大功告成啦！这个amb和dbc覆铜陶瓷基板工艺虽然看起来复杂，但只要掌握了其中的技巧和要点，还是挺容易做到的。
不过要注意的是，这个工艺对环境的要求比较高，得保持干燥、清洁的环境才行。
所以说，要想做出一块好的amb和dbc覆铜陶瓷基板，还得多花点心思呢！。
最新覆铜板工艺流程精品课件一、引言覆铜板是电子工业中常用的一种电路基板材料，其质量直接关系到整个电子设备的性能和可靠性。
因此，了解最新的覆铜板工艺流程对于提高电子产品的品质具有重要意义。
二、覆铜板的生产工艺流程1.原材料准备a.铜箔：选择高纯度、高导电性、低饱和度的铜箔作为基板。
b.各种树脂材料：用于覆盖在铜箔上，形成绝缘层。
2.表面处理a.清洁：通过化学方法或机械方法去除铜箔表面的氧化层和杂质，以提高铜箔与树脂粘附的能力。
b.镀锡：在铜箔表面涂镀一层锡，以改善焊接性能和耐蚀性。
3.图形制作a.光敏感蚀刻：将覆铜板覆盖在预制好的光阻膜上，然后通过光照处理使得光阻膜发生化学反应，形成所需的线路图案。
b.蚀刻：将已经图案化的覆铜板浸入蚀刻液中，去除未被光阻保护的铜箔部分，形成线路。
4.孔加工a.钻孔：使用高速钻头将所需的孔径钻入覆铜板，以便后续的线路连接。
b.冲压：通过模具在覆铜板上进行冲压，形成所需的孔型，以备焊接使用。
5.内层结合a.涂布树脂：将覆铜板叠放在一起，然后在其之间涂布一层树脂粘合剂，形成多层板。
b.压合：将多层板放入高温高压的压合机中，施加压力使得树脂粘合剂熔化，将多层板牢固地结合在一起。
6.外层制作a.加强铜箔：在多层板的外层涂覆一层厚铜箔，以提供良好的焊接性能和导电性能。
b.图案制作：通过光敏感蚀刻和蚀刻工艺，制作出外层铜箔上的线路图案。
7.表面处理a.镀金：将覆铜板表面涂镀一层金，以提高导电性能和耐蚀性。
b.阻焊：将绝缘性很好的涂料涂盖住铜箔线路外露的部分，保护线路不受机械损伤和环境侵蚀。
8.成型加工a.真空塑封：将覆铜板放入真空成型机中，施加热压力使得板材形成所需的形状。
b.冲裁：通过冲裁机或激光切割机将成型后的覆铜板进行修整，得到最终的产品。
三、结论通过学习最新的覆铜板工艺流程，我们了解了该工艺在电子产品制造中的重要性，并展示了其细致而复杂的生产过程。
只有通过严谨的工艺流程，才能生产出品质卓越的覆铜板，从而提高电子设备的性能和可靠性。
陶瓷基板amb活性金属钎焊技术的优越性
陶瓷基板工艺有很多钟，除了DPC工艺、DBC工艺、HTCC、LTCC，还有AMB （Active Metal Bonding）即活性金属钎焊覆铜技术。
今天小编要分享的是目前备受关注的amb工艺的优越性。
Amb活性金属钎焊工艺和优点
DBC技术的进一步发展，依靠活性金属钎料实现氮化铝与无氧铜的高温冶金结合，采用AlN陶瓷材料的AMB基片有更小的热阻、更低的热膨胀系数和更稳定的部分放电能力；相比于传统的DBC基板，使用AMB工艺制得的氮化铝覆铜陶瓷基板不仅具有更高的热导率、铜层结合强度高等特点。
突出优势：热阻更小，热膨胀系数更低更稳定。
Amb活性金属钎焊的应用
因为国内的陶瓷基板覆铜技术不能完全达到对覆铜板的严格考核，列如冷然循环次数。
目前采用先进的活化金属键合（AMB）技术进行覆铜，比直接覆铜（DBC）具有
更高的结合强度和冷热循环特性。
被广泛应用IGBT领域，特别是高铁上的大功率器件控制模块。
以上是关于小编从陶瓷基板amb活性金属钎焊技术的优越性和应用领域方面阐述了陶瓷基板amb工艺，相信您对陶瓷AMB工艺有更加深入的了解，更多陶瓷基板的需求可以咨询金瑞欣特种电路。
陶瓷覆铜板 amb工艺
陶瓷覆铜板（Ceramic Copper Clad Laminate, 简称CCL）是一种用于电子电路的基板材料，它将陶瓷和铜材料结合在一起，具有优异的电气性能和机械性能。
在AMB工艺下，陶瓷覆铜板的制备过程更为精细，可以提高其性能和可靠性。
一、陶瓷覆铜板的基本结构
陶瓷覆铜板由多层陶瓷介质层和内外层铜箔组成。
陶瓷介质层通常采用高纯度的氧化铝或氮化铝材料，内外层铜箔通过铜箔粘结层与陶瓷介质层紧密结合在一起。
二、AMB工艺的特点
AMB工艺，即Additive Method of Buried Ceramic，是一种新兴的陶瓷覆铜板制备技术。
与传统的多层印制电路板制备工艺相比，AMB工艺具有以下特点：
1. 可实现更高的线路密度：AMB工艺通过在陶瓷介质层中添加导电层，使得电路线路可以在不同层之间穿梭，从而实现更高的线路密度。
2. 降低了板厚：传统的多层印制电路板制备过程中，每增加一层电路，板厚将增加。
而AMB工艺中，陶瓷介质层可以更薄，从而降低了整个板厚。
3. 提高了信号传输速度：由于AMB工艺的线路更短，信号传输速度更快，从而提高了整个电路的工作效率。
4. 提高了电路的可靠性：陶瓷材料具有优异的机械性能和热稳定性，可以有效提高电路的抗震动、抗高温和抗湿热的能力，从而提高了整个电路的可靠性。
三、陶瓷覆铜板AMB工艺的制备过程
陶瓷覆铜板AMB工艺的制备过程主要包括以下几个步骤：
1. 制备陶瓷介质层：首先，选择高纯度的陶瓷材料，通过磨粉、混合和压制等工艺制备出所需的陶瓷介质层。
2. 制备导电层：在陶瓷介质层中，通过AMB工艺添加导电材料，形成导电层。
导电材料通常选择铜粉、银粉等。
3. 制备铜箔：选择高纯度的铜材料，通过化学方法或机械方法制备出所需的铜箔。
4. 组合陶瓷介质层和铜箔：将陶瓷介质层和铜箔通过粘结层进行组合，形成陶瓷覆铜板的基本结构。
5. 进行烧结和压制：将组合好的陶瓷覆铜板进行烧结和压制，使其形成坚固的整体结构。
四、陶瓷覆铜板AMB工艺的应用领域
陶瓷覆铜板AMB工艺由于其独特的优势，在一些特殊的电子电路应用领域得到了广泛的应用，主要包括：
1. 高频电路：陶瓷覆铜板AMB工艺能够提供更好的高频性能，适用于射频电路、微波电路等高频领域。
2. 高密度集成电路：由于AMB工艺可以实现更高的线路密度，因此在高密度集成电路的制备中得到了广泛应用。
3. 高可靠性电路：陶瓷材料具有优良的机械性能和热稳定性，使得陶瓷覆铜板AMB工艺在军事、航天等高可靠性电路领域得到了应用。
陶瓷覆铜板AMB工艺是一种制备高性能电子电路的重要技术。
通过AMB工艺，可以实现更高的线路密度、更低的板厚、更快的信号传输速度和更好的可靠性。
在高频电路、高密度集成电路和高可靠性电路等领域具有广泛的应用前景。
