陶瓷电路板与陶瓷基板以及普通电路板的区别

PCB板材分类总结印制电路板印制电路板（Printed Circuit Board，简称PCB）作为一种重要的电子元器件，广泛应用于电子设备中的信号传输、功率传输、电磁屏蔽等方面。

根据不同的材料和工艺特点，PCB板材可以分为多种类型。

下面将对主要的PCB板材分类进行总结。

1.基础材料分类：- 硬质金属基板：如铝基板（Aluminum Base Board，简称AB），铜基板（Copper Base Board，简称CB）等。

这种基板具有良好的散热性能和机械强度，广泛应用于LED照明、通信设备等领域。

- 有机纤维素基板：如玻纤板（Glass Fiber Board，简称FR4），它是一种具有玻璃纤维增强材料的有机复合材料。

FR4具有优良的电气性能、机械强度和耐热性，是最常见的PCB板材。

- 高分子基板：如聚酰亚胺板（Polyimide Board，简称PI），这种基板具有优异的耐高温性能和耐化学性能，适用于高温环境下的应用，如航空航天、汽车电子等领域。

- 低介电常数材料：如PTFE（Teflon）板，这种基板具有低介电常数、低耗散因数和优良的高频性能，适用于高速传输和射频电路。

2.高频板分类：-PTFE板：PTFE是一种聚四氟乙烯材料，具有低介电常数和低损耗的特点，适用于高频高速传输和射频电路设计，是高频电路板的首选材料。

-RO4003C板：RO4003C是一种特殊的PTFE复合材料，它不仅具有PTFE的优点，还加入了陶瓷填料，提高了板材的介电常数和温度稳定性。

-PPO板：PPO是一种聚苯醚材料，具有优良的介电性能和稳定性，适用于高频电路和高速信号传输。

3.高频有源器件应用板材分类：-陶瓷基板：陶瓷基板由陶瓷材料制成，具有优异的导热性能和耐高温性能，适用于高功率射频器件和微波通信设备。

-金属陶瓷基板：金属陶瓷基板由金属材料与陶瓷材料复合而成，既具有金属的导电性能，又具有陶瓷的优异性能，适用于高频有源器件的封装。

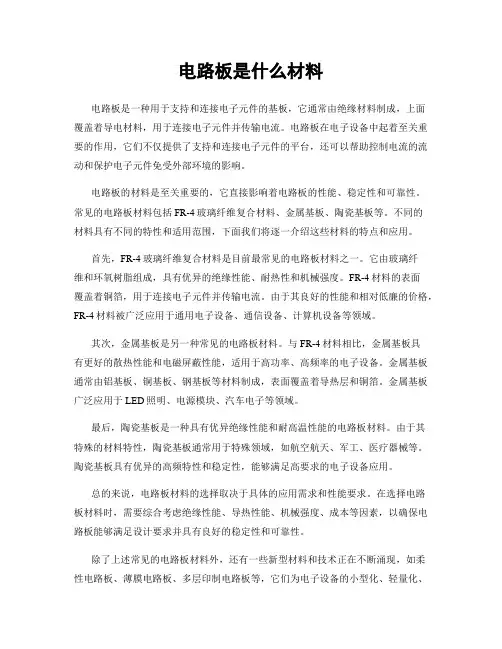

电路板是什么材料电路板是一种用于支持和连接电子元件的基板，它通常由绝缘材料制成，上面覆盖着导电材料，用于连接电子元件并传输电流。

电路板在电子设备中起着至关重要的作用，它们不仅提供了支持和连接电子元件的平台，还可以帮助控制电流的流动和保护电子元件免受外部环境的影响。

电路板的材料是至关重要的，它直接影响着电路板的性能、稳定性和可靠性。

常见的电路板材料包括FR-4玻璃纤维复合材料、金属基板、陶瓷基板等。

不同的材料具有不同的特性和适用范围，下面我们将逐一介绍这些材料的特点和应用。

首先，FR-4玻璃纤维复合材料是目前最常见的电路板材料之一。

它由玻璃纤维和环氧树脂组成，具有优异的绝缘性能、耐热性和机械强度。

FR-4材料的表面覆盖着铜箔，用于连接电子元件并传输电流。

由于其良好的性能和相对低廉的价格，FR-4材料被广泛应用于通用电子设备、通信设备、计算机设备等领域。

其次，金属基板是另一种常见的电路板材料。

与FR-4材料相比，金属基板具有更好的散热性能和电磁屏蔽性能，适用于高功率、高频率的电子设备。

金属基板通常由铝基板、铜基板、钢基板等材料制成，表面覆盖着导热层和铜箔。

金属基板广泛应用于LED照明、电源模块、汽车电子等领域。

最后，陶瓷基板是一种具有优异绝缘性能和耐高温性能的电路板材料。

由于其特殊的材料特性，陶瓷基板通常用于特殊领域，如航空航天、军工、医疗器械等。

陶瓷基板具有优异的高频特性和稳定性，能够满足高要求的电子设备应用。

总的来说，电路板材料的选择取决于具体的应用需求和性能要求。

在选择电路板材料时，需要综合考虑绝缘性能、导热性能、机械强度、成本等因素，以确保电路板能够满足设计要求并具有良好的稳定性和可靠性。

除了上述常见的电路板材料外，还有一些新型材料和技术正在不断涌现，如柔性电路板、薄膜电路板、多层印制电路板等，它们为电子设备的小型化、轻量化、高性能化提供了新的可能。

随着科技的不断进步，电路板材料和制造技术也将不断发展和完善，为电子设备的发展带来新的机遇和挑战。

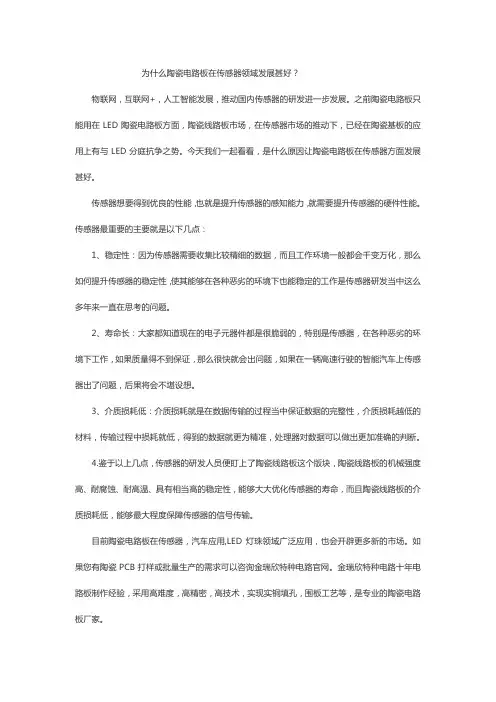

为什么陶瓷电路板在传感器领域发展甚好？
物联网，互联网+，人工智能发展，推动国内传感器的研发进一步发展。

之前陶瓷电路板只能用在LED陶瓷电路板方面，陶瓷线路板市场，在传感器市场的推动下，已经在陶瓷基板的应用上有与LED分庭抗争之势。

今天我们一起看看，是什么原因让陶瓷电路板在传感器方面发展甚好。

传感器想要得到优良的性能，也就是提升传感器的感知能力，就需要提升传感器的硬件性能。

传感器最重要的主要就是以下几点：
1、稳定性：因为传感器需要收集比较精细的数据，而且工作环境一般都会千变万化，那么如何提升传感器的稳定性，使其能够在各种恶劣的环境下也能稳定的工作是传感器研发当中这么多年来一直在思考的问题。

2、寿命长：大家都知道现在的电子元器件都是很脆弱的，特别是传感器，在各种恶劣的环境下工作，如果质量得不到保证，那么很快就会出问题，如果在一辆高速行驶的智能汽车上传感器出了问题，后果将会不堪设想。

3、介质损耗低：介质损耗就是在数据传输的过程当中保证数据的完整性，介质损耗越低的材料，传输过程中损耗就低，得到的数据就更为精准，处理器对数据可以做出更加准确的判断。

4.鉴于以上几点，传感器的研发人员便盯上了陶瓷线路板这个版块，陶瓷线路板的机械强度高、耐腐蚀、耐高温、具有相当高的稳定性，能够大大优化传感器的寿命，而且陶瓷线路板的介质损耗低，能够最大程度保障传感器的信号传输。

目前陶瓷电路板在传感器，汽车应用,LED灯珠领域广泛应用，也会开辟更多新的市场。

如果您有陶瓷PCB打样或批量生产的需求可以咨询金瑞欣特种电路官网。

金瑞欣特种电路十年电路板制作经验，采用高难度，高精密，高技术，实现实铜填孔，围板工艺等，是专业的陶瓷电路板厂家。

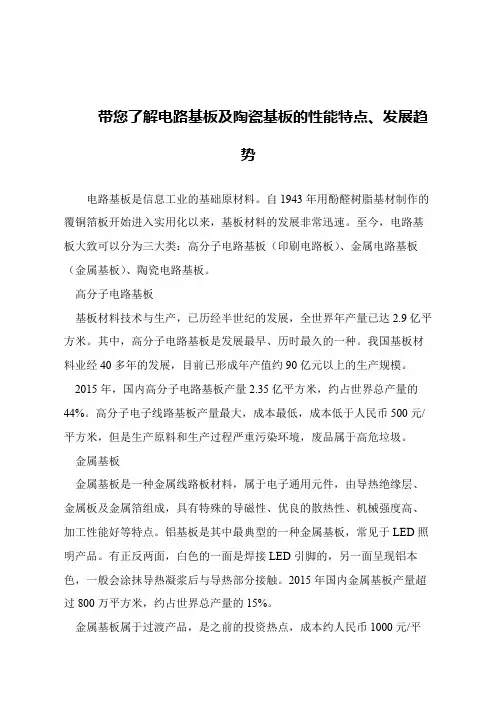

带您了解电路基板及陶瓷基板的性能特点、发展趋
势
电路基板是信息工业的基础原材料。

自1943年用酚醛树脂基材制作的覆铜箔板开始进入实用化以来，基板材料的发展非常迅速。

至今，电路基板大致可以分为三大类：高分子电路基板（印刷电路板）、金属电路基板（金属基板）、陶瓷电路基板。

 高分子电路基板
 基板材料技术与生产，已历经半世纪的发展，全世界年产量已达2.9亿平方米。

其中，高分子电路基板是发展最早、历时最久的一种。

我国基板材料业经40多年的发展，目前已形成年产值约90亿元以上的生产规模。

 2015年，国内高分子电路基板产量2.35亿平方米，约占世界总产量的44%。

高分子电子线路基板产量最大，成本最低，成本低于人民币500元/平方米，但是生产原料和生产过程严重污染环境，废品属于高危垃圾。

 金属基板
 金属基板是一种金属线路板材料，属于电子通用元件，由导热绝缘层、金属板及金属箔组成，具有特殊的导磁性、优良的散热性、机械强度高、加工性能好等特点。

铝基板是其中最典型的一种金属基板，常见于LED照明产品。

有正反两面，白色的一面是焊接LED引脚的，另一面呈现铝本色，一般会涂抹导热凝浆后与导热部分接触。

2015年国内金属基板产量超过800万平方米，约占世界总产量的15%。

 金属基板属于过渡产品，是之前的投资热点，成本约人民币1000元/平。

陶瓷金属化产品与普通pcb板对比分析当今是互联网时代，各种大数据一应俱全，在我们选择商品时，我们都会根据互联网给我们提供的大数据对要选择的产品进行详尽的分析，通过数据的对比，可以选择到更加适合自己的产品。

陶瓷金属化产品和市面上普通的pcb板的竞争已经趋于白热化，现在我们就拿市面上最常见的pcb板和陶瓷金属化产品进行比较，来简要分析一下为什么后起之秀——陶瓷金属化产品有这么强的市场竞争力的原因。

原材料价格对比材料价格是生产厂家和销售商获取利润的一大方面。

市面上的普通PCB板根据材质不同价格也会相应不同。

例如94VO纸基板FR-4价格在110~140元/平米其厚度，当然CEM-1 94HB单面纸基板价格也在500元/平米。

普通的玻纤板价格则会相对较低，例如FR-4玻纤板在0.3-0.5mm价格在40~50元/平米。

环氧树脂基板价格和化纤板的价格相差还不大。

环氧树脂3mm黄色纤维板也在20元/Kg.当然如果选用的板材面积较大，其价格也会相对的发生变化例如：3mm 500*1000的黄色环氧树脂价格则是50元/张。

这俩面产生的价格差异也是根据板材的厚度，大小，以及不同的工艺也会产生差异。

当今陶瓷板的价格也是参差不齐，他根据陶瓷板的厚度，材质，以及生产工艺的不同，所需要的价格也大不相同。

其中陶瓷板子分为92氧化铝陶瓷板，95氧化铝陶瓷板，96氧化铝陶瓷板，99氧化铝陶瓷板.当然还有氮化硅陶瓷板，以及99氮化铝陶瓷板，在这些陶瓷版俩面跟据跟据陶瓷板的厚度以及大小进行定价。

例如40*40*2mmIGBT基板每片在3元左右。

氮化铝陶瓷板价格就会相对昂贵。

0632*0.632*0.2mm氮化铝陶瓷般的价格基本在200元左右。

单纯从价格对比来说同体积普通的pcb板的价格相对于陶瓷板就便宜很多了，相对来说选用普通的pcb基板就要经济实惠多了。

但是今年7月初，山东金宝、建滔、明康、威利邦、金安国纪等数家公司先后发布铜箔、覆铜板等涨价通知，上涨情况为：铜箔每吨上调1000-2000元，纸板上调10元/张，绝缘玻纤ccl上调5元/张，板料上调5元/张。

陶瓷基板厂家分享陶瓷电路板的使用注意事项氧化铝陶瓷基板和氮化铝陶瓷基板在陶瓷基板里面是主导性的产品，关于陶瓷电路板的使用方面的注意事项，今天金瑞欣特种电路来分享一下：氮化铝陶瓷基板的特征首先，氮化铝陶瓷基板硬度高、强度高，绝缘性好，但是韧性较差，当温度把控不够好的时候，特别是当急冷急热时易出现由于热应力造成的裂纹。

同一般脆性材料类似，氧化铝陶瓷基板对于压应力的承受能力远远大于其承受拉应力的能力。

因此，生产中避免对氧化铝陶瓷基板施加拉应力是防止基板碎裂的一个重要方面。

氧化铝陶瓷基板的特点氧化铝陶瓷基板切割加工难度大，因此一般采用圆刀或者激光进行加工。

目前的陶瓷基板加工一般采用激光加工较多，激光加工时切孔时可采用脉冲激光或者连续激光，而划线时一般采用脉冲激光，以减少激光局部加热对陶瓷基板的热冲击。

而由于划线是在陶瓷表面通过激光灼烧出连续密集排列的点状凹坑而形成线条，以方便封装后分成独立的小单元。

氧化铝陶瓷基板的制作工艺氧化铝陶瓷基板的电路材料一般都是采用银浆烧结而成，银浆一般组成为银粉、玻璃粉及有机溶剂，其中银粉含量约80%以上，玻璃粉含量一般不超过2%，其余为有机溶剂。

银浆通过丝网印刷工艺在氧化铝陶瓷基板表面形成电路，通过烧结排出银浆中的有机成分，同时玻璃及银粉软化，将银粘接在氧化铝陶瓷板上形成电路。

由于基板在加工过程中经过850~900℃的高温进行烧结，其中的有机成分在烧结过程中全部分解，所形成的电路只留有无法分解排出的银单质及少量总结一下陶瓷电路板的使用注意事项1、焊线：在进行焊线时一般需要进行加热，而氧化铝陶瓷基板由于已经经过激光划线、切割，氧化铝陶瓷基板上已经存在缺陷，因此在受到热冲击时，氧化铝陶瓷基板上的划线、切割等地方就成为薄弱点，当热应力大于基板薄弱点的强度时，就会出现基板的破损现象。

2、分片尺寸：当氧化铝陶瓷基板加工完后，需要将其分开成为独立的小单元。

由于基板在进行划线时深度基本上不会超过基板厚度的50%，因此在进行分片时，未划到的部分是以划线的底部为开裂点。

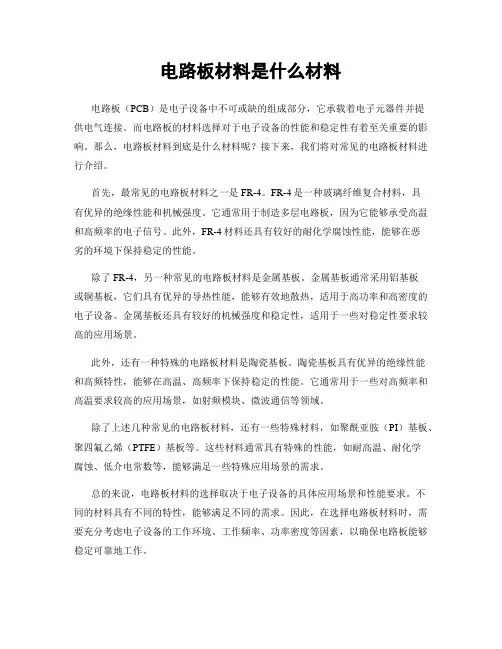

电路板材料是什么材料电路板（PCB）是电子设备中不可或缺的组成部分，它承载着电子元器件并提供电气连接。

而电路板的材料选择对于电子设备的性能和稳定性有着至关重要的影响。

那么，电路板材料到底是什么材料呢？接下来，我们将对常见的电路板材料进行介绍。

首先，最常见的电路板材料之一是FR-4。

FR-4是一种玻璃纤维复合材料，具有优异的绝缘性能和机械强度。

它通常用于制造多层电路板，因为它能够承受高温和高频率的电子信号。

此外，FR-4材料还具有较好的耐化学腐蚀性能，能够在恶劣的环境下保持稳定的性能。

除了FR-4，另一种常见的电路板材料是金属基板。

金属基板通常采用铝基板或铜基板，它们具有优异的导热性能，能够有效地散热，适用于高功率和高密度的电子设备。

金属基板还具有较好的机械强度和稳定性，适用于一些对稳定性要求较高的应用场景。

此外，还有一种特殊的电路板材料是陶瓷基板。

陶瓷基板具有优异的绝缘性能和高频特性，能够在高温、高频率下保持稳定的性能。

它通常用于一些对高频率和高温要求较高的应用场景，如射频模块、微波通信等领域。

除了上述几种常见的电路板材料，还有一些特殊材料，如聚酰亚胺（PI）基板、聚四氟乙烯（PTFE）基板等。

这些材料通常具有特殊的性能，如耐高温、耐化学腐蚀、低介电常数等，能够满足一些特殊应用场景的需求。

总的来说，电路板材料的选择取决于电子设备的具体应用场景和性能要求。

不同的材料具有不同的特性，能够满足不同的需求。

因此，在选择电路板材料时，需要充分考虑电子设备的工作环境、工作频率、功率密度等因素，以确保电路板能够稳定可靠地工作。

综上所述，电路板材料是多种多样的，每种材料都具有其独特的特性和优势。

在实际应用中，需要根据具体的需求选择合适的电路板材料，以确保电子设备的性能和稳定性。

希望本文能够对您了解电路板材料有所帮助。

为什么用陶瓷做电路板_陶瓷电路板工艺介绍为什么用陶瓷做电路板陶瓷电路板其实是以电子陶瓷为基础材料制成的，可以做各种形状。

其中，陶瓷电路板的耐高温、电绝缘性能高的特点最为突出，在介电常数和介质损耗低、热导率大、化学稳定性好、与元件的热膨胀系数相近等优点也十分显著，而陶瓷电路板的制作会用用到LAM技术，即激光快速活化金属化技术。

应用于LED领域，大功率电力半导体模块，半导体致冷器，电子加热器，功率控制电路，功率混合电路，智能功率组件，高频开关电源，固态继电器，汽车电子，通讯，航天航空及军用电子组件。

不同于传统的FR-4（波纤维），陶瓷类材料具有良好的高频性能和电学性能，且具有热导率高、化学稳定性和热稳定性优良等有机基板不具备的性能，是新一代大规模集成电路以及功率电子模块的理想封装材料。

主要优势：1.更高的热导率2.更匹配的热膨胀系数3.更牢、更低阻的金属膜层氧化铝陶瓷电路板4.基板的可焊性好，使用温度高5.绝缘性好6.高频损耗小7.可进行高密度组装8.不含有机成分，耐宇宙射线，在航空航天方面可靠性高，使用寿命长9.铜层不含氧化层，可以在还原性气氛中长期使用技术优势随着大功率电子产品朝着小型化、高速化方向发展，传统的FR-4、铝基板等基板材料已经不再适用于PCB行业朝着大功率、智慧应用的发展，随着科学技术的进步，传统的LTCC、DBC技术正在逐步被DPC、LAM技术代替。

以LAM技术为代表的激光技术更加符合印刷电路板高密度互连，精细化发展。

激光打孔是目前PCB行业的前端、主流打孔技术，此种技术高效、快速、精准，具有较大的应用价值。

斯利通陶瓷电路板采用激光快速活化金属化技术制作，金属层与陶瓷之间结合强度高、电学性能好，可以重复。

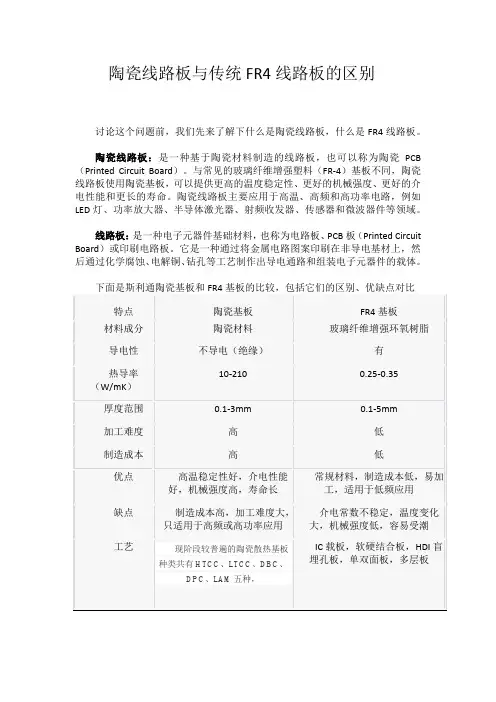

陶瓷线路板与传统FR4线路板的区别讨论这个问题前，我们先来了解下什么是陶瓷线路板，什么是FR4线路板。

陶瓷线路板：是一种基于陶瓷材料制造的线路板，也可以称为陶瓷PCB （Printed Circuit Board）。

与常见的玻璃纤维增强塑料（FR-4）基板不同，陶瓷线路板使用陶瓷基板，可以提供更高的温度稳定性、更好的机械强度、更好的介电性能和更长的寿命。

陶瓷线路板主要应用于高温、高频和高功率电路，例如LED灯、功率放大器、半导体激光器、射频收发器、传感器和微波器件等领域。

线路板：是一种电子元器件基础材料，也称为电路板、PCB板（Printed Circuit Board）或印刷电路板。

它是一种通过将金属电路图案印刷在非导电基材上，然后通过化学腐蚀、电解铜、钻孔等工艺制作出导电通路和组装电子元器件的载体。

陶瓷线路板应用领域从材料划分：氧化铝陶瓷（Al2O3）：具有优异的绝缘性、高温稳定性、硬度和机械强度，适用于高功率电子设备。

氮化铝陶瓷（AlN）：具有高热导率和良好的热稳定性，适用于高功率电子设备和LED照明等领域。

氧化锆陶瓷（ZrO2）：具有高强度、高硬度和抗磨损性能，适用于高压电气设备。

从工艺划分：HTCC（高温共烧陶瓷）：适用于高温、高功率应用，如电力电子、航空航天、卫星通信、光通信、医疗设备、汽车电子、石油化工等行业。

产品示例包括高功率LED、功率放大器、电感器、传感器、储能电容器等。

LTCC（低温共烧陶瓷）：适用于射频、微波、天线、传感器、滤波器、功分器等微波器件的制造。

此外，还可用于医疗、汽车、航空航天、通信、电子等领域。

产品示例包括微波模块、天线模块、压力传感器、气体传感器、加速度传感器、微波滤波器、功分器等。

DBC（直铜陶瓷）：适用于高功率功率半导体器件（如IGBT、MOSFET、GaN、SiC等）的散热，具有优异的热传导性能和机械强度。

产品示例包括功率模块、电力电子、电动汽车控制器等。

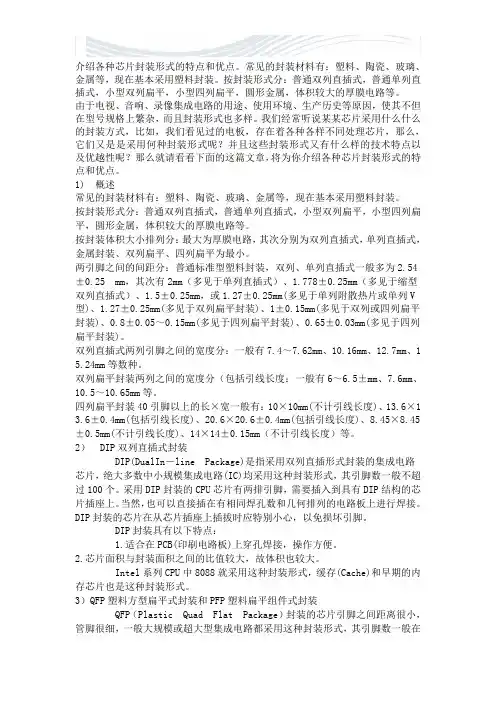

介绍各种芯片封装形式的特点和优点。

常见的封装材料有：塑料、陶瓷、玻璃、金属等，现在基本采用塑料封装。

按封装形式分：普通双列直插式，普通单列直插式，小型双列扁平，小型四列扁平，圆形金属，体积较大的厚膜电路等。

由于电视、音响、录像集成电路的用途、使用环境、生产历史等原因，使其不但在型号规格上繁杂，而且封装形式也多样。

我们经常听说某某芯片采用什么什么的封装方式，比如，我们看见过的电板，存在着各种各样不同处理芯片，那么，它们又是是采用何种封装形式呢？并且这些封装形式又有什么样的技术特点以及优越性呢？那么就请看看下面的这篇文章，将为你介绍各种芯片封装形式的特点和优点。

1) 概述常见的封装材料有：塑料、陶瓷、玻璃、金属等，现在基本采用塑料封装。

按封装形式分：普通双列直插式，普通单列直插式，小型双列扁平，小型四列扁平，圆形金属，体积较大的厚膜电路等。

按封装体积大小排列分：最大为厚膜电路，其次分别为双列直插式，单列直插式，金属封装、双列扁平、四列扁平为最小。

两引脚之间的间距分：普通标准型塑料封装，双列、单列直插式一般多为2.54±0.25 mm，其次有2mm（多见于单列直插式）、1.778±0.25mm（多见于缩型双列直插式）、1.5±0.25mm，或1.27±0.25mm(多见于单列附散热片或单列V 型)、1.27±0.25mm(多见于双列扁平封装)、1±0.15mm(多见于双列或四列扁平封装)、0.8±0.05～0.15mm(多见于四列扁平封装)、0.65±0.03mm(多见于四列扁平封装)。

双列直插式两列引脚之间的宽度分：一般有7.4～7.62mm、10.16mm、12.7mm、1 5.24mm等数种。

双列扁平封装两列之间的宽度分（包括引线长度：一般有6～6.5±mm、7.6mm、10.5～10.65mm等。

四列扁平封装40引脚以上的长×宽一般有：10×10mm(不计引线长度)、13.6×1 3.6±0.4mm(包括引线长度)、20.6×20.6±0.4mm(包括引线长度)、8.45×8.45±0.5mm(不计引线长度)、14×14±0.15mm（不计引线长度）等。

封装基板和陶瓷封装材料-概述说明以及解释1.引言1.1 概述封装基板和陶瓷封装材料在现代电子行业中起着至关重要的作用。

封装基板是电子器件的核心组成部分之一，它不仅提供了电气连接和机械支撑，还为电子元件提供了有效的热管理和保护。

而陶瓷封装材料作为封装基板的一种常见选择，具有优异的物理性能和电学性能，被广泛应用于各种高性能电子设备中。

在现代电子技术的飞速发展下，电子器件和芯片的尺寸不断缩小，功耗不断增加。

因此，对封装基板和陶瓷封装材料提出了更高的要求。

封装基板需要具备优异的导电性、散热性和机械强度，以保证电子元件的正常运行。

陶瓷封装材料则需要具备高温稳定性、低介电常数和低介电损耗等特性，以提供良好的电气性能和信号传输能力。

封装基板和陶瓷封装材料的应用领域非常广泛。

它们在通信、计算机、消费电子、汽车电子等领域都有重要的地位。

封装基板在电子设备的制造和组装过程中起着关键作用，能够提高设备的可靠性和稳定性。

而陶瓷封装材料则被广泛应用于功率模块、射频（RF）电路、嵌入式电容器等高性能电子器件中，为其提供了良好的保护和支撑。

随着电子行业的不断发展和技术的创新，封装基板和陶瓷封装材料也在不断演进和完善。

新型的封装基板材料和陶瓷材料不断涌现，以满足高速、高频、高功率等特殊应用场景的需求。

未来，随着电子设备的更加智能化和多功能化，封装基板和陶瓷封装材料将扮演着更为重要的角色，在推动电子技术的发展和创新方面发挥着不可忽视的作用。

通过本文将详细介绍封装基板和陶瓷封装材料的定义、原理、应用和特性，以及其在电子行业中的重要性和未来发展趋势。

文章结构部分的内容如下：1.2 文章结构本文将分为三个主要部分进行论述，以便深入探讨封装基板和陶瓷封装材料的相关知识。

具体结构如下：第一部分是引言，该部分将对本文主要内容进行概述，介绍封装基板和陶瓷封装材料的重要性和应用领域。

同时，我们还将明确文章的目的，即为读者提供全面的了解和认识这两个领域的知识。

基板的主要成分
基板是印刷电路板（PCB）的重要组成部分，它是一个薄片型的板材，用于支持和连接电子器件和其他电气组件。

基板的材料和成分通常是根据其应用和性能需求而选定。

常见的几种基板的主要成分如下：
1. 玻璃纤维：玻璃纤维是一种常见的基板材料，由玻璃纤维和树脂组成。

它通常使用于高速高频电路板和耐高温电路板。

2. 树脂：树脂是一种在基板材料中广泛使用的材料，包括环氧树脂、聚酰亚胺树脂、聚酯树脂等。

聚酰亚胺树脂常用于高温工况下的电路板，环氧树脂常用于普通电路板。

3. 陶瓷：陶瓷是一种高密度和高稳定性的基板材料，具有较好的抗高温性能和很低的介电损耗。

它通常在要求高精度、高稳定性、高可靠性的电路板中使用。

4. 金属基板：金属基板通常由铝基板、铜基板、钨基板等制成，它是一种高热导、高导电的基板材料，可用于高功率电子器件和高频率电路板。

5. 聚酰胺基板：聚酰胺基板具有优异的电气性能和耐高温性能，
可用于高可靠性电路板，如航空航天用电路板等。

以上是常见的几种基板的主要成分，不同的基板材料和成分也会对电路板的性能和应用范围产生不同的影响。

陶瓷基板pcb与其他pcb对比和区别陶瓷基板pcb是特种pcb的一种，很好的导热效果，绝缘性能，以及较高的介电常数在散热领域终端产品使用广泛。

陶瓷基板pcb能替代pcb板吗？与其他的板材有什么区别？陶瓷基板pcb的优缺点陶瓷基板pcb耐高温，耐腐蚀，绝缘性好，导热性高，导热最高可以去掉170W。

缺点就是陶瓷基属于无机材料，容易碎，不能想PCB板一样可以做高多层板压合。

陶瓷pcb板和高频板区别1,材质不同陶瓷pcb板采用的陶瓷基板作为板材，而高频板多采用罗杰斯、雅龙、聚四氟乙烯泰康尼克等高频板材制作，介电常数低，高频通讯速度快。

2，性能不同：陶瓷pcb板最大的优势就是导热性能和绝缘性，被广泛应用到制冷片以及系统，大功率模组，汽车电子等领域。

高频板具有高频高速功能，主要用于高频通讯领域，航空航空，高端消费电子等。

3，高频陶瓷pcb高频通讯领域涉及到散热需求的，也需要用到陶瓷基和高频板材一起做，比如罗杰斯和陶瓷基做的高频陶瓷pcb.陶瓷基板能替代pcb板吗陶瓷基板不一定可以提到pcb板，陶瓷基板主要是有更好的散热性能，不是每一块陶瓷基板都可以提到pcb板，但是原来用普通pcb板做的LED照明企业，现在用陶陶瓷基板pcb替代原有普遍pcb板，更好的实现产品的散热需求。

陶瓷基板与pcb板的对比和区别1，材料不同陶瓷基板是无机材料，而核心是三氧化二铝或者氮化铝，pcb板采用的多少FR4玻纤板，是有机材料。

陶瓷基板易碎，不能压合，普通pcb板可以多层压合。

2，陶瓷基板性能和应用不同陶瓷基板应用散热需求的行业，比如大功率LED照明、高功率模组、高频通讯、轨道电源等，普通PCB板则应用广泛，多在民营商用商品上面。

以上是小编分享的关于陶瓷基板pcb和普通pcb板的对比和区别，更多陶瓷基板pcb的问题可以咨询金瑞欣特种电路。

金瑞欣特种电路是专业的陶瓷基板生产厂家，有多年的陶瓷基板制作经验。

主要覆盖通信行业，消费电子，工业控制，航空航天等高科技产品领域。

陶瓷基板生产厂家制作陶瓷pcb的全过程陶瓷电路板制作工艺相对其他电路板而言，难度要到，因为陶瓷基材料易碎，需要控制好技术的各种参数以减少报废，提升质量和产能。

作为陶瓷基板生产厂家今天分享的是制作陶瓷pcb 的全过程一，薄膜陶瓷pcb制作工艺采用通过磁控溅射，图形化光刻，干法湿法蚀刻，电镀加厚工艺，在陶瓷基板上制作出超细线条电路图形。

在薄膜工艺中，基于薄膜电路工艺，通过磁控溅射实现陶瓷表面金属化，通过电镀实现铜层和金成的厚度大于10微米以上。

即DPC(Direct Plate Copper-直接镀铜基板)。

二、厚膜陶瓷pcb制作工艺1、HTCC(High-Temperature Co-fired Ceramic)2、LTCC(Low-Temperature Co-fired Ceramic)3、DBC(Direct Bonded Copper)三，陶瓷pcb制作工艺中的相关技术：1、钻孔：利用机械钻孔产生金属层间的连通管道。

2、镀通孔：连接层间的铜线路钻孔完成后，层间的电路并未导通，因此必须在孔壁上形成一层导通层，借以连通线路，这个过程一般业界称谓“PTH制程”，主要的工作程序包含了去胶渣、化学铜和电镀铜三个程序。

3、干膜压合：制作感光性蚀刻的阻抗层。

4、内层线路影像转移：利用曝光将底片的影像转移至板面。

5、外层线路曝光：经过感光膜的贴附后，电路板曾经过类似内层板的制作程序，再次的曝光、显影。

这次感光膜的主要功能是为了定义出需要电镀与不需要电镀的区域，而我们所覆盖的区域是不需要电镀的区域。

6、磁控溅射：利用气体辉光放电过程中产生的正离子与靶材料的表面原子之间的能量和动量交换，把物质从源材料移向衬底，实现薄膜的淀积。

7、蚀刻——外部线路的形成：将材料使用化学反应或者物理撞击作用而移除的技术。

蚀刻的功能性体现在针对特定图形，选择性地移除。

线路电镀完成后，电路板将送入剥膜、蚀刻、剥锡线，主要的工作就是将电镀阻剂完全剥除，将要蚀刻的铜曝露在蚀刻液内。

为什么要使用陶瓷线路板随着电子行业的不断发展，新一代电子设备越来越小型化，因此需要更精密的线路板来满足这种需求。

其中，陶瓷线路板因具有独特的优势而被广泛采用。

本文将阐述为什么要使用陶瓷线路板。

什么是陶瓷线路板陶瓷线路板是由具有高粘接性的有机胶体和硅氧烷、纳米陶瓷粉末等材料构成的新型有机—无机复合材料。

这种材料采用了陶瓷的特殊性质，如高硬度、高强度、高温不变形、抗腐蚀等，同时也有机胶体的特性，如低感抗振动、韧性好等。

这种材料与其他线路板相比，具有更高的性价比。

优势高可靠性陶瓷线路板具有更高的可靠性和稳定性。

在高温环境下，由于其具有优异的隔热性和抗热性，可以有效地抵御线路板上的器件产生的热情况，从而降低电气参数的波动程度，延长使用寿命。

超高频性能陶瓷线路板的特殊材质使其能够在高频率范围内具有极好的性能。

这种材料的独特性能使得其可用于更高的频率范围，这对于那些需要超高频性能、高速率传输的应用来说，是至关重要的。

良好的热分布陶瓷线路板具有极佳的散热性能，能够更加均匀地分布热能。

在高功率设备上，线路板的散热非常重要。

过载或过热的电子器件可能会损坏或降低性能。

通过使用陶瓷线路板，可以减少热量的集中和堆积，抵抗过热和过载的现象。

抗腐蚀性能好陶瓷线路板不仅具有高强度、高硬度和高温不变形的特性，同时还具有很好的抗腐蚀性能。

这种特殊性质使得陶瓷线路板有更长的使用寿命，可以在更恶劣、更严苛的条件下使用。

低形变在高温环境下，陶瓷线路板的热膨胀系数非常低。

这意味着在使用过程中，它不会因温度变化引起任何形变或变形，这对于需要高度可靠性和重复性的应用来说至关重要。

结论综上所述，陶瓷线路板在性能和可靠性方面具有优势，这使得它成为制造高性能电子器件的不二选择。

虽然陶瓷线路板的价格较高，但考虑到其在使用寿命和可靠性方面提供的优势，其使用费用长期来看是更加经济合理的。

因此，陶瓷线路板在未来的电子行业中很可能会得到越来越广泛的应用。

电路板材料是什么材料电路板是现代电子产品中不可或缺的一部分，它是支撑电子元器件、连接电子元器件的载体，同时也是电子元器件的支撑体和电气连接体。

电路板的材料种类繁多，不同的应用场景需要选择不同的材料来满足要求。

那么，电路板的材料到底是什么材料呢？首先，我们来了解一下常见的电路板材料有哪些。

常见的电路板材料包括FR-4、铝基板、陶瓷基板、高频板等。

这些材料在不同的电子产品中有着各自的应用场景。

接下来，我们将逐一介绍这些材料的特点和适用范围。

FR-4是一种玻璃纤维覆铜板，是目前最为常见的电路板基材。

它具有优良的机械性能和电气性能，耐热性能好，价格相对较低，因此被广泛应用于通用电子产品中。

铝基板是以铝基材为基础材料，表面覆盖铜箔，具有优良的散热性能，因此常用于需要散热要求较高的电子产品中，如LED照明产品。

陶瓷基板具有优良的高频特性和耐高温性能，因此常用于射频、微波等高频电路中。

高频板则是专门用于高频电路设计的材料，具有优异的高频特性和信号传输性能。

除了上述几种常见的电路板材料外，还有一些特殊的电路板材料，如柔性电路板材料、金属基板材料等。

柔性电路板材料具有优异的柔韧性和弯曲性能，适用于一些对电路板弯曲要求较高的场景，如可穿戴设备、手机等。

金属基板材料则是以金属材料为基础，具有优异的散热性能和机械强度，适用于一些对散热要求较高的场景。

总的来说，电路板材料种类繁多，不同的材料具有不同的特点和适用范围。

在选择电路板材料时，需要根据具体的应用场景和要求来进行选择，以确保电路板能够满足产品的性能和可靠性要求。

在实际的电路板设计和制造过程中，材料的选择是至关重要的一环。

不同的材料会直接影响到电路板的性能、成本和可靠性。

因此，在选择电路板材料时，需要充分考虑产品的使用环境、工作条件、性能要求等因素，选择最合适的材料。

同时，还需要考虑到材料的加工性能、成本等因素，以确保最终的电路板能够在性能、成本和可靠性上达到最佳的平衡。

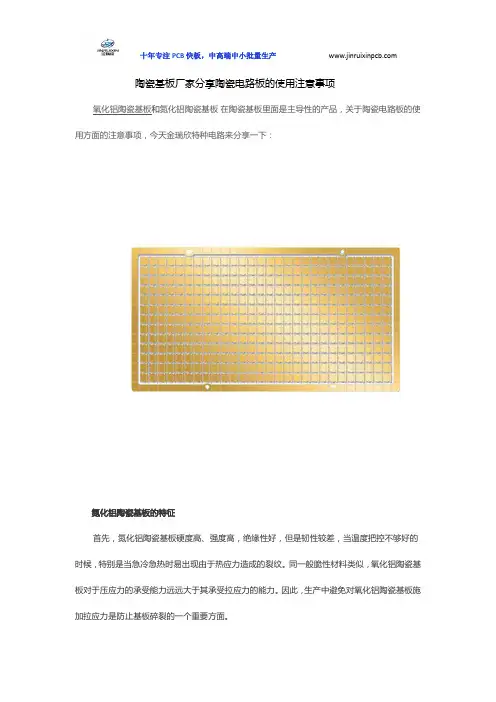

基板使用时的注意事项说明一、陶瓷基板的特点基板材料：硬度高、强度高，绝缘性好，但是韧性较差，当急冷急热时易出现由于热应力造成的裂纹。

同一般脆性材料类似，陶瓷基板对于压应力的承受能力远远大于其承受拉应力的能力。

因此，生产中避免对陶瓷基板施加拉应力是防止基板碎裂的一个重要方面。

切割加工难度大，因此一般采用圆刀或者激光进行加工。

目前的陶瓷基板加工一般采用激光加工较多，激光加工时切孔时可采用脉冲激光或者连续激光，而划线时一般采用脉冲激光，以减少激光局部加热对陶瓷基板的热冲击。

而由于划线是在陶瓷表面通过激光烧灼出连续密集排列的点状凹坑而形成线条，以方便封装后分成独立的小单元。

基板使用时的注意事项说明二、陶瓷基板特点电路材料：采用银浆烧结而成，银浆一般组成为银粉、玻璃粉及有机溶剂，其中银粉含量约80%以上，玻璃粉含量一般不超过2%，其余为有机溶剂。

银浆通过丝网印刷工艺在陶瓷基板表面形成电路，通过烧结排出银浆中的有机成分，同时玻璃及银粉软化，将银粘接在陶瓷板上形成电路。

由于基板在加工过程中经过850~900摄氏度的高温进行烧结，其中的有机成分在烧结过程中全部分解，所形成的的电路上只留有无法分解排出的银单质及少量玻璃，其中玻璃主要起到将银粘接在陶瓷基板上的目的。

银单质稳定性较差，极易受到空气中S元素等与银容易发生反应的元素的影响而变色。

基板使用时的注意事项说明三、陶瓷基板使用的注意事项1、焊线：在进行焊线时一般需要进行加热，而陶瓷基板由于已经经过激光划线、切割，基板上已经存在缺陷，因此在受到热冲击时，基板上的划线、切割等地方就成为薄弱点，当热应力大于基板薄弱点的强度时，就会出现基板的破损现象。

应对措施：在基板进行焊线的过程中，需要对基板进行预热，使其从室温到进行焊线加工的过程中，温度得到较为均匀的升高，避免由于温差过大形成较大的热应力。

一般根据焊线的实际温度、环境公益及焊线工艺条件确定陶瓷基板温度的升温条件，通过测量基板在不同阶段的表面温度，确定相应的公艺参数。

利用陶瓷线路板提高电子设备的温度稳定性和抗干扰性能电子设备在现代社会中扮演着越来越重要的角色，而陶瓷线路板作为一种新型的基础材料，对于提升电子设备的温度稳定性和抗干扰性能有着重要的作用。

本文将深入探讨陶瓷线路板的特点及其在电子设备中的应用。

一、陶瓷线路板的特点陶瓷线路板是一种基于陶瓷材料的电路板，它的热传导率更高，能够提高电路的散热效率，从而提高电子设备的温度稳定性。

此外，陶瓷线路板的高频特性较好，能够抑制电磁干扰，提高抗干扰性能。

陶瓷线路板也具有优异的耐腐蚀性能，能够在恶劣的环境下长期稳定工作。

首先，陶瓷线路板具有很高的耐热性和稳定性。

由于陶瓷材料的熔点很高，它们可以承受高达1000°C的高温，这使得陶瓷线路板可以安全地应用于各种电子设备中，例如汽车电子、航空航天和军事设备等领域。

此外，陶瓷线路板还具有优良的尺寸稳定性和耐化学腐蚀性，这可以保证它们在各种环境下都能够表现出良好的稳定性和可靠性。

其次，陶瓷线路板还具有很强的抗干扰性能。

由于陶瓷材料具有很高的介电常数和极低的介质损耗，因此陶瓷线路板可以有效地抑制电磁干扰（EMI）和电磁辐射（EMC）。

这可以提高电子设备的性能和可靠性，使其能够在更复杂的电磁环境中正常工作。

此外，陶瓷线路板还具有很高的机械强度和耐磨性。

这可以保证它们在受到外部冲击和磨损时不会受到损坏，从而延长电子设备的使用寿命。

在实际应用中，陶瓷线路板已经被广泛用于各种电子设备中。

例如，在汽车电子领域，陶瓷线路板被用于点火系统和电源控制系统中，以提高这些系统的可靠性和稳定性。

在航空航天领域，陶瓷线路板被用于飞行控制系统中，以确保这些系统在高速飞行和复杂的气候条件下正常工作。

此外，陶瓷线路板还被用于军事设备中，以提高这些设备的抗干扰性能和可靠性。

二、陶瓷线路板在电子设备中的应用1. 提高温度稳定性电子设备在工作过程中会产生大量的热量，如果不能及时散发出去，会导致电路板温度升高，进而影响电子设备的性能。
