桥梁花瓶墩快速施工工法(2)

花瓶式墩柱技术交底一、工程概况K00+000分离式立交桥梁总长为66.06m，且为斜交桥，斜交角度为110°在R=6000m的右偏圆曲线上，桥面横坡为双向2%，纵断面位于R=17000m的竖曲线上。

该大桥跨越057县道，地面标高一般为19m 左右。

桥位处的地质主要为第四系上更新统冲击层和中更新统冲击层。

该桥上部结构采用预应力砼简支T梁，桥面连续；下部结构桥台采用肋板式，桥墩采用柱式墩，墩台采用桩基础。

1-1墩柱直径为1.3m，柱高为620.5cm，C30混凝土9.225m3，钢筋φ10为156.64kg，Φ22为1097.12kg。

二、施工准备工作1、施工控制点已布设。

2、原材料试验工作已完成，配合比已选定。

3、施工人员及机械设备已到场。

三、墩柱施工方法破桩头施工放样钢筋笼的制作与安装模板安装浇筑混凝土砼养护1、破桩头桩基施工完成后，待桩基砼强度达到10Mpa以上时，根据桩基设计标高凿除桩基施工时预留的混凝土，并将80cm高的接柱钢筋用钢筋刷除去钢筋表面水泥浆及钢筋锈迹，按设计要求将接住钢筋弯折成倒喇叭形，以便于墩柱钢筋与之焊接连接。

2、施工放样桩头破除完成后根据现场控制点，用全站仪测出墩位中心点，应用红色记号笔做出标记，水准仪测量中心点标高。

在接柱钢筋顶选择对称的四根钢筋挂十字线，吊锤球使其中心对准墩位中心，调整其余钢筋的弯折角度，使之与墩位中心等距离、等间距对称布置。

逐根调整完成后，用同样的方法重新挂线并调整先前挂线的四根钢筋。

调整完成报请监理复核，确定后进行接柱钢筋的焊接。

4、钢筋加工与安装A、钢筋加工①首先制作钢筋骨架加强筋的胎具，胎具采用3mm厚的钢板根据设计图纸提供加强箍筋的直径制作；胎具直径应比加强筋的直径大15cm。

然后加强筋的直径在钢板上准确的标记出箍住的位置，间距为8cm。

箍柱施工高度不小于10cm，直径不小于22cm的圆钢制作。

胎具做成后要进行加强箍筋试加工，待加工的加强箍筋合格后方可大批量加工。

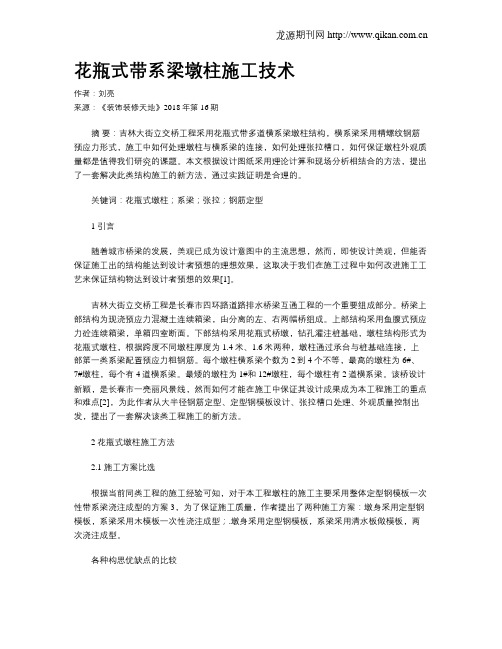

花瓶式带系梁墩柱施工技术作者：刘亮来源：《装饰装修天地》2018年第16期摘要：吉林大街立交桥工程采用花瓶式带多道横系梁墩柱结构，横系梁采用精螺纹钢筋预应力形式，施工中如何处理墩柱与横系梁的连接，如何处理张拉槽口，如何保证墩柱外观质量都是值得我们研究的课题。

本文根据设计图纸采用理论计算和现场分析相结合的方法，提出了一套解决此类结构施工的新方法，通过实践证明是合理的。

关键词：花瓶式墩柱；系梁；张拉；钢筋定型1 引言随着城市桥梁的发展，美观已成为设计意图中的主流思想，然而，即使设计美观，但能否保证施工出的结构能达到设计者预想的理想效果，这取决于我们在施工过程中如何改进施工工艺来保证结构物达到设计者预想的效果[1]。

吉林大街立交桥工程是长春市四环路道路排水桥梁互通工程的一个重要组成部分。

桥梁上部结构为现浇预应力混凝土连续箱梁，由分离的左、右两幅桥组成。

上部结构采用鱼腹式预应力砼连续箱梁，单箱四室断面。

下部结构采用花瓶式桥墩，钻孔灌注桩基础，墩柱结构形式为花瓶式墩柱，根据跨度不同墩柱厚度为1.4米、1.6米两种，墩柱通过承台与桩基础连接，上部第一类系梁配置预应力粗钢筋。

每个墩柱横系梁个数为2到4个不等，最高的墩柱为6#、7#墩柱，每个有4道横系梁。

最矮的墩柱为1#和12#墩柱，每个墩柱有2道横系梁。

该桥设计新颖，是长春市一亮丽风景线，然而如何才能在施工中保证其设计成果成为本工程施工的重点和难点[2]，为此作者从大半径钢筋定型、定型钢模板设计、张拉槽口处理、外观质量控制出发，提出了一套解决该类工程施工的新方法。

2 花瓶式墩柱施工方法2.1 施工方案比选根据当前同类工程的施工经验可知，对于本工程墩柱的施工主要采用整体定型钢模板一次性带系梁浇注成型的方案3，为了保证施工质量，作者提出了两种施工方案：墩身采用定型钢模板，系梁采用木模板一次性浇注成型；.墩身采用定型钢模板，系梁采用清水板做模板，两次浇注成型。

各种构思优缺点的比较为了说明作者所采用方案的优越性现将上述三种方案进行比较分析如下：（1）采用整体定型钢模板一次性带系梁浇注成型。

漳州xxxx景观桥工程墩柱施工方案墩柱施工方案一、工程概况福建漳州xxxx景观桥梁工程位于漳州市xxxx花博园内，连接花博园内花博会展区与旅游居住区。

该桥所跨河道为不通航的xx河道。

根据已经完成的漳州xxxx景观桥设计方案设计，本桥桥孔布设为9×21m，桥全长196m（含桥台翼墙长）。

其中南引桥跨径布置为4×21m，主桥跨径布置为2×21m，北引桥跨径布置为3×21.引桥段车行桥与人行桥合建，主桥段车行桥与人行桥分幅修建。

引桥段与主桥段车行桥上部结构采用简支预应力混凝土空心板梁，桥面连续。

下部结构为T形桥墩和桩帽式桥台。

主桥段人行桥采用弧形梁独塔斜拉桥，在车行桥两侧各设置一座。

桥塔上塔柱、拉索、主梁均采用钢结构，桥塔下塔柱采用普通钢筋混凝土结构。

基础采用直径1.2m和1.5m的钻孔灌注桩基础。

二、施工准备及组织1、组织有关人员学习《公路桥涵施工技术规范》(JTJ 041-2000)和《公路工程质量检验评定标准》(JTG F80/1-2004)，对特殊工种操作人员进行培训和技能考核，必须坚持持证上岗。

2、工程部负责编制墩柱工程施工方案，并对施工班组进行技术交底，班组长负责对操作工人进行技术交底。

3、所用材料必须符合有关技术标准规定，使用前必须严格审核所选用材料的出厂合格证和试验报告，并经工地试验室检测进行验证，合格材料才可使用，不合格的材料一律清除出场。

4、场地及水电的准备：整理施工所需场地；清查安装主要的施工机具，保证其工作状态良好；安装好施工现场所需水电供应设施；准备施工所需用的材料，并作好维护工作，避免受到污染；合理组织施工，做到责任明确，分工合理5、劳动力计划安排：配备技术员2人，负责质量管理（轮班作业，必须做到有人施工就有人做技术指导）；配备管理人员3人，全面负责现场施工管理工作（轮班作业，必须做到有人施工就有人管理）；8、施工人员45人本工程立柱高度4.236～8.251m，共计立柱10根，根据工程量和工期安排，立柱共计安排施工工人45人，各工种施工人员情况如下：木工10人、钢筋工9人、焊工3人、混凝土工5人（含振捣工3人）、模板工12人、电工1人、杂工5人。

桥梁墩身施工技术交底一、施工工艺流程说明根据桥墩墩身的不同形式、矩形、花瓶式及圆形柱式桥墩采用一模到顶的施工工艺图：矩形、花瓶式及圆形柱式桥墩柱施工工艺流程图二、具体施工方案（一）施工准备工作工程技术人员对施工图纸进行复核计算（包括墩柱中心桩位、高程和坐标）。

经审核无误后才进行现场施工。

墩身施工场地的四周应平整压实，合理堆放材料和机具，确保大型起重、砼泵车及运输机械的停放。

墩身施工前清理墩身范围内承台（系梁）混凝土表面并进行凿毛处理。

利用全站仪准确定出墩身的中心标高、中轴线、四周边线及支立模板边线，并加防护桩以备墩身中心复位用。

根据测出的墩周线，复测墩身底标高，采用高标号砂浆在墩身外边线抹带并利用水平尺找平，使带高一致，以利支模。

（二）矩形及圆形柱式桥墩施工1、脚支架及工作平台搭设要求钢管采用巾48X 3.5mm钢管，钢管上严禁打孔；扣件采用铸铁制作的扣件，在螺栓拧紧扭矩达65N*M时，不得发生破坏。

脚手板采用竹架板或木板，所用材料检查满足要求后，才能使用。

2、钢筋绑扎墩身施工前清理墩身范围内承台（系梁）混凝土表面并进行凿毛处理，在承台（系梁）顶面，准确测量墩身外轮廓线的位置，并标于承台（系梁）上。

复测墩身底标高，架立墩身施工支架。

钢筋的加工制作均在钢筋加工棚内进行，半成品钢筋运至现场按施工技术规范的有关规定进行绑扎。

钢筋笼完成后在主筋上绑扎预制混凝土垫块，以保证保护层的厚度。

钢筋安装遵循先下后上，先主后次原则，即先绑扎外露部分主筋、箍筋及拉结筋，再连接主筋绑扎箍筋。

间距按照设计尺寸严格控制。

当墩柱较高时，采用分节安装。

外露钢筋较长则需搭设支承架。

钢筋的绑扎顺序：一般情况下先长轴后短轴，由一端向另一端依次进行，按图纸要求划线、铺钢筋、穿箍筋、绑扎、成型。

钢筋安装应特别注意墩身钢筋预埋，为了保证钢筋预埋的准确性，采用支架进行定位，在承台钢筋顶面仍应设置一定位框以确保墩身钢筋的位置准确性。

墩身钢筋共分为三种类型，墩身主筋、箍筋及加强筋，根据类型及施工工艺分别采用如下接头方式。

桥梁墩台施工工艺全流程（二）引言概述：本文将介绍桥梁墩台施工工艺的全流程，包括施工前准备、基础施工、墩台体施工、支座安装和墩台顶部处理。

这些步骤将逐一详细介绍，并说明每个步骤的重要性和操作要点。

正文内容：一、施工前准备1.规划设计：根据桥梁设计要求，确定施工方案和施工顺序等关键因素。

2.土方开挖：进行场地清理，开挖墩台基础的土方工作。

3.基础检测：进行灰浆墩台基础的垂直度和水平度检测。

4.材料准备：采购和运输所需的材料，如钢筋、混凝土等。

二、基础施工1.钢筋绑扎：根据设计要求，进行墩台基础钢筋的绑扎工作。

2.模板搭设：根据设计要求和施工图纸，搭设墩台基础的模板。

3.混凝土浇筑：在模板搭设完成后，进行墩台基础的混凝土浇筑作业。

4.养护处理：对新浇筑的混凝土进行湿养护，确保其强度和稳定性。

5.基础验收：组织验收团队对墩台基础进行验收，以确保质量符合设计要求。

三、墩台体施工1.墩台支模：根据设计要求和图纸，在基础上搭设墩台体支模。

2.钢筋绑扎：按照设计要求，进行墩台主体结构钢筋的绑扎工作。

3.管线布设：将管线进行布设，包括桥面排水管线等。

4.混凝土浇筑：在支模和钢筋绑扎完成后，进行墩台体的混凝土浇筑。

5.养护处理：对新浇筑的混凝土进行适当的养护，确保其强度和稳定性。

四、支座安装1.支座安装位置确定：根据设计要求和实际情况，确定支座安装的位置。

2.支座制作：根据设计要求，进行支座的制作和预埋件的安装等工作。

3.支座安装调整：将支座安装在设计位置上，并进行水平和垂直方向的精确调整。

4.支座连接：将支座与上部结构连接，确保支座与桥梁上部结构的稳定性。

5.支座验收：组织验收团队对支座进行验收，以确保其满足设计要求和使用要求。

五、墩台顶部处理1.顶部处理规划：根据实际情况和设计要求，确定墩台顶部处理的方案。

2.涂装处理：对墩台进行表面涂装，增加其耐久性和美观性。

3.附属设施安装：根据设计要求，安装附属设施如防撞护栏、标志牌等。

高大桥梁特异造型花瓶墩施工工法高大桥梁特异造型花瓶墩施工工法一、前言高大桥梁的建设在现代化城市的发展中起到了关键作用，而特异造型的花瓶墩设计则成为城市建筑的一大亮点。

本文将介绍一种高大桥梁特异造型花瓶墩施工工法，从工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面进行详细介绍。

二、工法特点高大桥梁特异造型花瓶墩施工工法具有以下特点：1. 利用混凝土工艺，结合特异造型设计，使桥梁墩子呈现出独特的花瓶形状，增加了城市桥梁的艺术性和观赏性。

2. 采用模板法施工，使施工过程更加简单、快速，减少了施工周期和成本。

3. 结构稳定，能够承受大风、地震等自然力的作用，确保了桥梁的安全性。

4. 施工后的花瓶墩具有良好的耐久性和抗风化性能，能够保持长期美观。

三、适应范围高大桥梁特异造型花瓶墩施工工法适用于各类桥梁项目，特别适用于城市桥梁的建设，能够为城市增添独特的景观。

四、工艺原理高大桥梁特异造型花瓶墩施工工法采用混凝土建筑技术，结合模板法进行施工。

施工工法与实际工程之间的联系主要体现在以下几点：1. 设计阶段：根据桥梁特异造型的设计要求，确定施工工艺和机具设备的选择。

2. 材料准备：根据设计要求，采购混凝土原材料和模板等材料。

3. 基础施工：进行花瓶墩的基础施工，包括地基处理、模板安装、钢筋绑扎等工序。

4. 混凝土浇筑：根据墩子的形状和尺寸，采用适当的浇筑方式进行混凝土浇筑。

5. 养护和施工节点处理：对施工过程中的养护和施工节点进行处理，确保施工质量和工程安全。

五、施工工艺高大桥梁特异造型花瓶墩的施工工艺主要包括以下几个阶段：1. 基础施工阶段：进行地基处理，挖掘基坑，安装模板，布置钢筋，进行浇筑前的准备工作。

2. 混凝土浇筑阶段：按照设计要求，采用适当的混凝土浇筑方式进行浇筑，确保混凝土的质量和施工效果。

3. 养护阶段：对浇筑后的混凝土进行养护，包括保持湿润和控制温度等，确保混凝土的强度和耐久性。

市政工程花瓶墩盖梁装配式操作平台施工工法市政工程花瓶墩盖梁装配式操作平台施工工法是一种高效、快速、安全的施工方式，适用于市政工程中花瓶墩盖梁的施工。

该工法通过特定的施工工艺和组织方式，能够提高施工效率，保证施工质量，降低成本，具有较高的经济效益。

一、前言市政工程中花瓶墩盖梁的施工一直是一个重要的环节，传统的施工方式存在施工周期长、成本高、质量难以保证等问题。

而花瓶墩盖梁装配式操作平台施工工法解决了这些问题，被广泛应用于大中型市政工程中。

二、工法特点1. 高效快速：采用模块化施工方式，提前制作好花瓶墩盖梁的标准化构件，现场组装施工，杜绝了传统施工中的等待和误差，大大缩短了施工周期。

2. 施工质量可靠：操作平台提供了稳定的工作环境，操作人员可通过工位进行标准化操作，保证了施工质量的一致性和可靠性。

3. 安全环保：采用装配式施工，减少了现场作业量，降低了安全风险；同时，减少了材料的浪费和对环境的污染，具有较好的环保效益。

三、适应范围市政工程花瓶墩盖梁装配式操作平台施工工法适用于桥梁、隧道、道路等市政工程中的花瓶墩盖梁施工。

可以根据实际工程需求进行调整和优化，适应不同的场地和结构要求。

四、工艺原理花瓶墩盖梁装配式操作平台施工工法基于现代施工技术和工艺原理，通过模块化施工和装配式操作平台的应用，实现了施工工法与实际工程之间的紧密联系。

在施工中，采取了一系列技术措施，如标准化制作构件、安装稳定的操作平台、组织科学的劳动分工等，确保了施工的顺利进行。

五、施工工艺施工工艺包括预制构件制作、平台搭设、花瓶墩组装、盖梁安装、验收等多个阶段。

在每个阶段都有详细的工艺流程和操作要求，确保了施工的顺利进行。

例如，在花瓶墩组装阶段，操作人员需要按照预定的顺序安装花瓶墩构件，确保构件连接紧密，不产生缝隙。

六、劳动组织劳动组织是施工工法中不可忽视的一环。

在花瓶墩盖梁装配式操作平台施工中，需要合理组织施工人员的工作，确保每个环节的协作和顺利进行。

主桥花瓶墩施工方案清晨的阳光透过窗帘，洒在我的笔记本上，让我瞬间回想起那十年的方案写作生涯。

今天，我将用我积累的经验，为大家详细阐述一下主桥花瓶墩的施工方案。

一、工程概述本项目为某跨江大桥主桥花瓶墩施工，桥梁全长3.2公里，主桥跨度为560米，主塔高度为180米，主桥采用双层钢箱梁结构，下层为四车道的高速公路，上层为双向六车道的城市快速路。

花瓶墩作为桥梁的主要支撑结构，其施工质量直接影响到整个桥梁的安全与稳定性。

二、施工目标1.确保花瓶墩施工质量，满足设计要求。

2.保证施工进度，按期完成工程。

3.提高施工安全，降低事故风险。

三、施工准备1.技术准备：组织技术人员认真学习设计图纸，掌握花瓶墩的结构特点及施工要求。

2.人员准备：选拔经验丰富的施工队伍，进行技术培训，确保施工人员熟悉施工流程。

3.材料准备：按照设计要求，提前备足各种建筑材料，保证施工顺利进行。

4.设备准备：检查维修施工设备，确保设备性能良好，满足施工需求。

四、施工方法1.基础施工：采用桩基施工，桩基采用旋挖钻成孔，灌注桩身混凝土。

2.承台施工：采用现浇混凝土施工，承台尺寸为8米×8米×2米，混凝土强度等级为C40。

3.墩身施工：采用翻模法施工，模板采用钢模板，墩身混凝土强度等级为C50。

4.横梁施工：采用悬臂法施工，先施工墩身，再施工横梁，横梁混凝土强度等级为C50。

5.预应力施工：采用后张法施工，预应力钢绞线采用高强度低松弛钢绞线。

五、施工流程1.基础施工：测量定位→桩基施工→承台施工→基础验收。

2.墩身施工：模板安装→钢筋绑扎→混凝土浇筑→模板拆除→养护→墩身验收。

3.横梁施工：模板安装→钢筋绑扎→混凝土浇筑→模板拆除→养护→横梁验收。

4.预应力施工：预应力筋铺设→波纹管安装→混凝土浇筑→预应力张拉→锚固→预应力验收。

六、施工质量控制1.严格把控材料质量，确保原材料合格。

2.加强施工过程中的质量检查，发现问题及时整改。

主桥花瓶墩施工方案
设计方面，主桥花瓶墩的设计应与整个桥梁的风格相协调，既要考虑
美观性，又要保证结构的安全性。

设计师应根据桥梁的形式、尺寸、材料
等因素，确定花瓶墩的高度、形状、数量等具体细节，并进行合理的布局
安排。

在材料选择方面，主桥花瓶墩的材料应选择高强度、耐久性好的材料，如混凝土、钢筋等。

花瓶的材料可以选择陶瓷、玻璃、石材等，要注意材
料的防水性和抗风化性能，以便长时间的室外使用。

施工流程上，首先需要对主桥的桥墩结构进行检查和评估，确保其能
够承载花瓶的重量和风力。

然后进行基础施工，包括清理施工区域、挖掘
基础坑、浇筑混凝土底座等。

在基础完成后，进行花瓶墩本体的施工，包
括模板搭建、钢筋绑扎、混凝土浇筑等工序。

最后进行花瓶的安装和固定，注意花瓶的平衡和稳定性。

在施工过程中，需要注意以下几个方面的问题：一是安全问题，施工
人员应佩戴好安全帽、防护眼镜等防护用品，并遵守岗位操作规范。

二是
施工质量问题，需注意施工工序的合理安排，确保基础和墩身的质量。

三
是环境保护问题，施工过程中应防止水泥浆液、废弃材料等污染环境，做
好清理工作。

四是交通安全问题，在施工现场周边设置明显的警示标志和
隔离设施，确保施工过程中不影响交通。

主桥花瓶墩施工方案需要充分考虑桥梁的结构安全、工程质量和美观
性问题，合理利用已有资源，科学施工，确保最终的效果符合设计要求和
使用要求。

同时，在施工过程中要严格按照相关的工程标准和规范进行操作，注重现场管理和施工安全，确保施工过程安全顺利，达到预期效果。

高大桥梁特异造型花瓶墩施工工法高大桥梁特异造型花瓶墩施工工法一、前言高大桥梁特异造型花瓶墩施工工法是一种新颖的桥梁墩施工工法，以其独特的造型和高度适应范围，在桥梁建设中得到了广泛应用。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例，以帮助读者全面了解和应用该工法。

二、工法特点1.独特的造型：高大桥梁特异造型花瓶墩以花瓶为外形，美观大方，能够提升桥梁的艺术价值和城市景观效果。

2.适应范围广：该工法适用于各种形状和高度的桥梁，可以根据设计需求进行调整和变化。

3.施工简便：采用现浇混凝土施工，不需要大型模板和设备，施工过程相对简便快捷。

4.耐久性强：采用高强度混凝土和防水措施，保证花瓶墩具有良好的耐久性和抗风、抗震性能。

三、适应范围高大桥梁特异造型花瓶墩适用于各种形状和高度的桥梁，包括但不限于公路、铁路和城市道路等工程。

它可以根据设计需求进行调整和变化，满足不同桥梁的美观和实用要求。

四、工艺原理1.施工工法与实际工程之间的联系：工法通过桥梁设计要求，综合考虑桥梁的风、震、水等各种作用力，确定花瓶墩的形状和高度，以及施工工艺和措施。

2.采取的技术措施：在施工过程中，工法采取了高强度混凝土的配合比例，使用预制钢筋模具，控制混凝土浇筑的温度和密实度，采取防水措施等，保证了花瓶墩的施工质量和稳定性。

五、施工工艺1.确定施工基准线和控制点。

2.搭建模板，按照设计要求进行调整和改造。

3.安装钢筋和内置管道。

4.进行混凝土浇筑，控制浇筑的温度和密实度。

5.养护和维护，确保混凝土的强度和耐久性。

六、劳动组织高大桥梁特异造型花瓶墩施工工法需要合理组织施工人员，包括施工队伍的规划和分工，合理安排工人的工作时间和工作任务，保证施工效率和质量。

七、机具设备1.预制钢筋模具：用于模板搭建和钢筋安装。

2.混凝土搅拌站：用于生产混凝土。

3.起重机、吊篮、模板支撑和辅助设备：用于施工作业。
