短路电流及其计算短路电流是指在电路中，当发生短路故障时，电流会迅速增大到很高的数值。
短路故障是指电路中的正、负极之间或者两个不同元件之间发生距离非常短的导通，导致电流异常增大。
短路电流的计算是为了评估电路中的设备或元件的安全工作能力，以确保其能够承受短路故障所产生的巨大电流，并选择合适的保护装置来防止其发生。
短路电流的计算方法根据电路的类型和复杂程度有所不同。
下面针对不同情况进行具体说明。
1.直流电路的短路电流计算方法：在直流电路中，由于电流只会沿着一条路径流动，所以短路电流的计算相对简单。
可以通过欧姆定律计算得到。
短路电流（Isc）= 电源电压（Us）/ 短路电阻（Rs）式中，Us为电源电压，Rs为短路电阻的阻值。
2.单相交流电路的短路电流计算方法：在单相交流电路中，短路电流的计算稍微复杂一些。
需要考虑电源电压、短路阻抗和负载阻抗之间的关系。
a) 短路电流（Isc）= 电源电压（Us）/ 短路阻抗（Zs）b) 短路电流（Isc）= 电源电压（Us）/ （短路阻抗（Zs）+ 负载阻抗（Zl））式中，Us为电源电压，Zs为短路阻抗，Zl为负载阻抗。
3.三相交流电路的短路电流计算方法：在三相交流电路中，短路电流的计算需要考虑三相电源之间的相位差、各相的电流大小以及负载阻抗和短路阻抗之间的关系。
a) 短路电流（Isc）= 母线电压（U）/ 短路阻抗（Zs）b) 短路电流（Isc）= 母线电压（U）/ （短路阻抗（Zs）+ 负载阻抗（Zl））式中，U为母线电压，Zs为短路阻抗，Zl为负载阻抗。
需要注意的是，短路电流的计算一般是在额定工况（即正常运行工况）下进行的。
此外，在实际的电路设计中，还需要考虑短路电流的持续时间、短路电流对设备和元件的热稳定性造成的影响等因素。
短路电流的计算对于电气工程师来说是非常重要的，它能够帮助工程师评估不同元件或设备的安全性能，同时也能够指导选择合适的保护措施，以最大程度地减少短路故障对电路和设备的损坏。

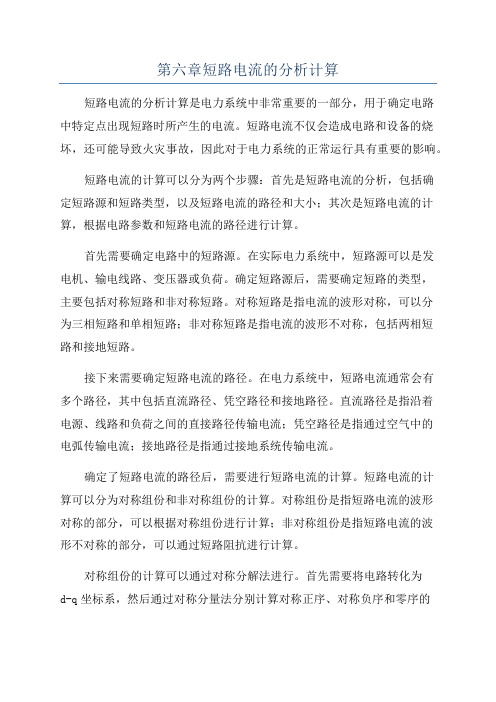

第六章短路电流的分析计算短路电流的分析计算是电力系统中非常重要的一部分，用于确定电路中特定点出现短路时所产生的电流。
短路电流不仅会造成电路和设备的烧坏，还可能导致火灾事故，因此对于电力系统的正常运行具有重要的影响。
短路电流的计算可以分为两个步骤：首先是短路电流的分析，包括确定短路源和短路类型，以及短路电流的路径和大小；其次是短路电流的计算，根据电路参数和短路电流的路径进行计算。
首先需要确定电路中的短路源。
在实际电力系统中，短路源可以是发电机、输电线路、变压器或负荷。
确定短路源后，需要确定短路的类型，主要包括对称短路和非对称短路。
对称短路是指电流的波形对称，可以分为三相短路和单相短路；非对称短路是指电流的波形不对称，包括两相短路和接地短路。
接下来需要确定短路电流的路径。
在电力系统中，短路电流通常会有多个路径，其中包括直流路径、凭空路径和接地路径。
直流路径是指沿着电源、线路和负荷之间的直接路径传输电流；凭空路径是指通过空气中的电弧传输电流；接地路径是指通过接地系统传输电流。
确定了短路电流的路径后，需要进行短路电流的计算。
短路电流的计算可以分为对称组份和非对称组份的计算。
对称组份是指短路电流的波形对称的部分，可以根据对称组份进行计算；非对称组份是指短路电流的波形不对称的部分，可以通过短路阻抗进行计算。
对称组份的计算可以通过对称分解法进行。
首先需要将电路转化为d-q坐标系，然后通过对称分量法分别计算对称正序、对称负序和零序的对称组份。
对称正序是指三相电流相位一致的组分，对称负序是指三相电流相位相差120度的组分，零序是指三相电流相位都为零度的组分。
非对称组份的计算可以通过短路阻抗进行。
短路阻抗是指短路电流与短路电压之比，代表了电路对短路电流的阻抗能力。
根据对称组份和短路阻抗的关系，可以计算出非对称组份的大小。
综上所述，短路电流的分析计算是电力系统中重要的一部分，可以通过确定短路源和类型、确定短路电流的路径和计算短路电流的大小来实现。
短路电流的计算方法短路电流是指电路中发生短路故障时的电流值。
短路故障指电路中两个或多个电气元件之间的绝缘失效或直接发生短路连接。
短路电流的计算方法需要考虑电源电压、电路阻抗、短路位置等因素。
下面将详细介绍短路电流的计算方法。
1.短路电流基本概念短路电流是指从电源到发生短路故障处的电流。
短路电流的大小直接取决于电源的供电能力和短路处的阻抗。
短路电流一般分为对称短路电流和非对称短路电流两种。
2.对称短路电流计算对称短路电流是指发生短路故障时，电流的各相之间的大小和相位差相同。
对称短路电流的计算一般通过复数法或者对称分量法来进行。
（1）复数法：首先需要获得正常工作条件下电路的电压和电流的复数表示形式，即用复数表示的幅值和相位。
然后根据发生短路故障时电路的分析，将短路电流的每一个分量都转换成复数，然后通过复数的叠加原理，将每个分量的复数相加得到短路电流的复数。
（2）对称分量法：对称分量法是将实际电流分解成对称分量和零序分量的和，其中对称分量包括正序、负序和零序的幅值，计算对称短路电流时只需要考虑对称分量。
对称分量法适用于计算对称短路电流较为复杂的电力系统。
3.非对称短路电流计算非对称短路电流是指发生短路故障时，电流的各相之间的大小和相位差不同。
非对称短路电流的计算需要考虑不同相电流的不同阻抗和各相电源之间的相位差。
非对称短路电流计算的方法有很多，比较常用的方法包括：（1）等效电路法：等效电路法是通过将非对称短路问题转化为等效电路的问题来进行计算。
首先根据故障点的实际情况，绘制等效电路图，然后根据等效电路的特性进行计算。
（2）解析法：解析法是通过对非对称电路进行解析计算，得到各相之间的电流和相位差。
这种方法一般适用于较为简单的电路。
（3）数值法：数值法是通过数值计算的方式来求解非对称短路电流。
数值法的计算过程较为繁琐，但是对于复杂的电路系统可以得到较为准确的结果。
总结：短路电流的计算方法需要根据具体的电路型号和故障情况进行选择。
短路电流的计算方法短路电流是指电路中出现故障时，电流异常增大的现象。
短路电流的计算方法包括直流短路电流的计算和交流短路电流的计算。
一、直流短路电流的计算方法：直流短路电流的计算是为了确定短路电流对电路和设备的影响，以保证电路和设备安全。
直流短路电流的计算方法主要有以下几种：1.简化计算法：直流电路的短路电流可以通过简化计算法进行估算，根据欧姆定律和功率定律，可以通过电压和总电阻来估算短路电流。
假设短路电流源为电压为U、内阻为Z的电源电路，电源电阻为R，负载电阻为RL，总电阻为RT=RL+R，则短路电流IL=U/(Z+RT)。
2.等效电源法：将电源电路和负载电路转化为等效电源和等效负载电阻，然后根据欧姆定律计算短路电流。
等效电源法适用于简化电路和负载电路比较复杂的情况。
3.发电厂贡献法：针对大型电力系统，可以根据发电机的参数和系统的接线方式来计算各个节点的短路电流。
发电厂贡献法可以精确计算节点的短路电流，但计算过程较为复杂。
二、交流短路电流的计算方法：交流短路电流是指交流电路中出现短路时的电流。
交流短路电流的计算方法包括对称分量法和电流源法等。
1.对称分量法：根据对称分量法，交流短路电流可以分解为正序、负序和零序三个分量。
正序短路电流通常是三相对称的，可以通过正序电压和正序阻抗来计算。
负序短路电流和零序短路电流可以通过负序电压和零序电压以及负序阻抗和零序阻抗来计算。
2.电流源法：电流源法是一种常用的计算交流短路电流的方法，将电源电压和电源阻抗转化为电流源和阻抗的组合，然后根据电流传输方向计算短路电流。
根据基尔霍夫电流定律，在每个节点上列出节点电流方程组，然后根据节点电流的关系求解未知的短路电流。
3.电抗补偿法：电抗补偿法是通过在电路中添加合适的电抗元件，来减小电路的短路电流。
通过选取合适的电抗元件的参数，可以使得电路的短路电流降低到安全范围内。
总之，短路电流的计算方法根据电路的特点和问题的需求选择不同的方法，通过对电压、电流和阻抗的计算和分析，来确定短路电流的数值，以保证电路和设备的安全。
短路电流计算方法
短路电流的计算方法有多种，以下介绍两种常用的方法：
方法一：基于对称分量法
1.利用对称分量法实现A、B、C三相网络与正、负、零三序网络的
参数转换。
2.列出正、负、零序网络方程，大多采用节点导纳矩阵方程描述序
网络中电压、电流的关系。
3.根据故障形式，推导出故障点的边界条件方程。
4.将网络方程与边界条件方程联立求解，求出短路电流及其他分量。
方法二：基于公式计算
5.三相短路电流计算： IK(3)=UN2/{√3·[(∑R)2+(∑X)2]1/2}。
式中IK(3)——三相短路电流、安。
UN2变压器二次侧额定电压，对于127、380、660伏电网，分别取133、400、690伏。
∑R、∑X 短路回路内一相的电阻、电抗的总和，欧。
6.二相短路电流计算：IK(2)=UN2/{2·[(∑R)2+(∑X)2]1/2}式中。
IK(2) ——二相短路电流、安。
7.三相短路电流与二相短路电流值的换算：IK(3)=2 IK(2)/√
3=1.15 。
IK(2)或IK(2)=0.866 IK(3)。
此外，对于不同电压等级，短路电流的计算也有所不同。
例如，若电压等级为6kV，则短路电流等于9.2除以总电抗X∑；若电压等级为10kV，则等于5.5除以总电抗X∑。
1、短路电流的计算方法：1.1、两相短路电流计算公式：I=∑R=R1/K+Rb+R2∑X=Xx+X1/K+Xb+X2式中：I——两相短路电流，A∑R、∑X——短路回路内一相电阻、电抗值的总和，ΩXx——根据三相短路容量计算的系统电抗值，ΩR1、X1——高压电缆的电阻、电抗值，ΩKb——变压器变压比Rb、Xb——变压器的电阻、电抗值，ΩR2、X2——低压电缆的电阻、电抗值，ΩUe——变压器二次侧额定电压，V1.2、三相短路电流计算公式：I=1.15 I2、电缆线路短路保护2.1、1200V及以下电网中电磁式过电流继电器的整定2.1.1、保护干线装置公式：Iz≥IQe+Kx∑Ie式中：IQe——最大容量电动机额定起动电流，A，为电动机额定电流的6.0~7.0倍。
∑Ie——其余电动机额定电流之和，AKx——需用系数，取0.5～1.0，一般取1.0。
2.1.2、校验公式：≥1.5若线路上串联两台以上开关（其间无分支线路），则上一级开关整定值，也应按下一级开关保护范围最远点的两相短路电流来校验，校验灵敏度应满足1.2～1.5的要求，以保证双重保护的可靠性。
若校验不满足时，应采取以下措施：1.加大干线或支线电缆截面。
2.设法减少低压电缆线路的长度。
3.采用相敏保护器或软起动等新技术提高灵敏度。
4.更换大容量变压器或采取变压器并联。
5.增设分段保护开关。
6.采用移动变电站或移动变压器。
2.2、电子保护器的整定:2.2.1、电磁起动器中电子保护器过流整定公式：Iz≤Ie当运行中电流超过Iz时视为过载，电子保护器延时动作；当运行中电流达到8Iz时视为短路，电子保护器瞬时动作。
2.2.2、校验公式：≥1.2若校验不满足时，应采取以下措施：1.加大干线或支线电缆截面。
2.设法减少低压电缆线路的长度。
3.采用相敏保护器或软起动等新技术提高灵敏度。
4.更换大容量变压器或采取变压器并联。
5.增设分段保护开关。
6.采用移动变电站或移动变压器。
短路电流及计算范文短路电流是指电路中发生短路时，电流的最大值。
当电路发生短路时，电流会迅速增大，可能会造成电设备的损坏甚至引发火灾等危险情况。
因此，了解和计算短路电流是电气工程领域的重要知识。
短路电流可以通过欧姆定律计算得出。
根据欧姆定律，电流(I)等于电压(U)与电阻(R)之比，即I=U/R。
在短路情况下，电阻接近于0，因此电流可能非常大。
计算短路电流可以使用短路电流计算公式。
这个公式是根据欧姆定律推导出来的，它可以帮助工程师准确地计算电流的最大值。
短路电流计算公式如下：I_sc = U / (Z_s + Z_l)其中，I_sc是短路电流，U是电压，Z_s是源阻抗，Z_l是负载阻抗。
源阻抗是指电源本身的阻抗。
它包括电源内部阻抗和连接线路的阻抗。
负载阻抗是指电路中的负载元件的阻抗。
上面的公式可以规定正常电压下电路的短路电流，但在实际应用中，我们也需要考虑其他情况。
例如，电动机短路电流计算。
电动机的短路电流计算比较复杂，因为电动机包含很多绕组。
我们可以使用Park夺格拉夫法(Park's circle method)来计算电动机短路电流。
另一个需要考虑的情况是变压器的短路电流计算。
变压器的短路电流计算可以使用相似变压器法(Similar Transformer method)。
该方法通过将变压器视为两个相似的变压器来计算短路电流。
以上这些计算方法只是对短路电流计算的一些基本方法，实际情况可能会更加复杂。
在实际应用中，我们还需要考虑电源的稳定性、环境因素、电缆长度和截面积等因素。
在电气工程中，短路电流计算是非常重要的一项工作。
它可以帮助工程师合理设计电路，确保电设备的安全运行。
因此，掌握短路电流的计算方法对电气工程师来说非常关键。
总结一下，短路电流是电路中发生短路时的电流最大值。
我们可以使用欧姆定律和短路电流计算公式来计算短路电流。
同时，我们还需要考虑不同设备的特殊计算方法和其他因素的影响。
短路电流及其计算短路电流及其计算第一节短路电流概述本节将了解短路的原因及危害，掌握短路的种类，并知道短路电流计算的基本方法。
一、短路的概念短路时至三相电力供电系统中，相与相或相与地的导体之间非正常连接。
在电力系统设计和运行中，不仅要考虑正常工作状态，而且还必须考虑到发生事故障碍时所照成的不正常工作状态。
实际运行表明，在三相供电系统中，破坏供电系统正常运新的故障最为常见而且危害最大的就是各种短路。
当发生短路时，电源电压被短接，短路回路阻抗很小，于是在回路中流通很大的短路电流。
对中性点不接地的系统又相遇相之间的短路；对于中性点接地的系统又相遇相之间的短路，一项于几项与大地相连接以及三相四线制系统中相与零项的连接等，其中两相接地的短路实际上是两相短路。
常见的短路形式如图3—1所示2.短路的基本种类在三相供电系统中，短路的类型主要有：（1）三相电路三相短路是指供电系统中，三相在同一点发生短接。
用“d（3）”表示，如图3-1a所示。
（2）两相电路两相短路是指三相供电系统中，任意两项在同一地点发生短接。
用“d（2）”表示，如图3-1b 所示。
（3）单相电路单相短路是指在中性点直接接地的电力系统中，任一项与地发生短接。
用“d（1）”表示，如图3-1c所示。
（4）两相接地电路两相接地的短路是指在中性点直接接地的电力系统中，不同的两项同时接地所形成的两相短路，用“d（1-1）”表示，如图3-1d所示。
按短路电流的对称性来说，发生三相短路时，三项阻抗相等，系统中的各处电压和电流仍保持对称，属于对称性短路，其他形式的短路三相阻抗都不相等，三相电压和电流不对称，均为不对称短路。
任何一种短路都有可能扩大而造成三相短路。
因为短路后所产生的电弧，会迅速破坏向自家的绝缘，形成三相短路。
这种情形在电缆电路中，更为常见。
由于煤矿供电系统大都为小接地电流系统，且大都距大发电厂较远，故单相短路电流值一般都小于三相短路电流值，而两相短路电流值亦比三相短路电流值小。
第六章短路电流及计算第一节短路的原因及后果一、短路的原因短路是指系统正常运行情况以外的，一切相与相之间或相与地之间金属性短接或经过小阻抗短接。
供配电系统发生短路故障的主要原因有：1．电气设备载流部分的绝缘损坏。
这种损坏可能是由于设备的绝缘材料自然老化；或由于绝缘强度不够而被正常电压击穿；2．设备绝缘正常而被各种形式的过电压（包括雷电过电压）击穿；3．如输电线路断线、线路倒杆或受到外力机械损伤而造成的短路。
4．工作人员由于未遵守安全操作规程而发生人为误操作，也可能造成短路。
5．一些自然现象（如风、雷、冰雹、雾）及鸟兽跨越在裸露的相线之间或相线与接地物体之间，也是造成短路的一个原因。
二、短路后果1．短路电流增大，会引起电气设备的发热，损坏电气设备。
2．短路电流流过的线路，产生很大的电压降，使电网的电压突然下降，引起电动机的转速下降，甚至停转。
3．短路电流还可能在电气设备中产生很大的机械力（或称电动力）。
此机械力可引起电气设备载流部件变形，甚至损坏。
4．当发生单相对地短路时，不平衡电流将产生较强的不平衡磁场，对附近的通迅线路、铁路信号系统、可控硅触发系统以及其他弱电控制系统可能产生干扰信号，使通讯失真、控制失灵、设备产生误动作。
5．如果短路发生在靠近电源处，并且持续时间较长时，则可导致电力系统中的原本并联同步（不同发电机的幅值、频率、波形、初相角等完全相同吻合）运行的发电机失去同步，甚至导致电力系统的解列（电力网中不同区域、不同电厂的发电机无法并列运行），严重影响电力系统运行的稳定性。
第二节短路故障的种类供电系统中短路类型与电源的中性点是否接地有关，在中性点不接地系统中，可能发生的短路有三相短路、两相短路。
而在中性点接地系统中，可能发生的短路除三相短路及两相短路外，尚有单相接地短路及两相接地短路。
图6-1是不同的短路故障的故障图。
图6-1 短路类型（虚线表示短路电流的路径）一、相间短路1．三相短路三相短路指供电系统中三相导线间同时短接。
此时系统每相的阻抗均相同，从电源到负载三相仍然对称，故又叫对称性短路。
2．两相短路两相短路指三相供电系统中，任意两相间发生的短接。
两相短路属于非对称性短路。
二、接地短路1．单相接地短路单相接地短路指在中性点接地系统中，任意一相经大地与电源中性点发生短接。
2．两相接地短路两相接地短路指在中性点不接地系统中，其中两不同相的单相接地所形成的相间短路；也指在中性点接地系统中，两相短路又接地的情况。
三、断相故障断相故障是指供电系统一相断开或两相断开的情况，这种故障属于不对称故障。
系统故障电流的大小与短路类型有密切关系，在中性线直接接地的电力系统中，两相短路电流约为三相短路电流的87%，单相接地短路电流约在三相短路电流的60～125%之间。
第三节 系统中性点运行方式电力系统中发电机的三相绕组通常是星形联结的，变压器高压侧绕组往往也是星形联结的，发电机、变压器绕组星形联结的结点称为中性点。
一、中性点不接地系统系统中性点不接地是指系统中性点对地绝缘。
实际上，系统中线路与大地之间、电气设备的线圈与大地之间存在分布电容，故此接地系统相当于电容接地。
如图6-2所示。
图6-2 中性点不接地系统系统在正常运行状态下，由于三相对称，三相对地充电电流的相量和为零，中性点的对地电压为零。
....0.3.2..1=++==++w v u u u u U UU U3.2..1=++I I I当系统发生单相接地短路（如L3相W 点）后，L3相的W 点为地电位，L3相W 点与地形成的回路中电压方程为：0.0..=+=w W u U U式中 W U .──线路的相电压（V ）；w u .──发电机、变压器绕组的相电压（V ）；.U──系统中性点的对地电压（V ）。
中性点的对地电压w u U .0.-=即，中性点的电压上升为相电压，图6-2（b ）中0.U 指向-w u .。
其他两相对地电压为︒-=-=+=150.....0..3j w w u u U eu u u u U U︒=-=+=150.....0..3j w w v v V e u u u u U U式中 v U .、u U .、w U .──线路的相电压（V ）；v u .、uu .、w u .──发电机、变压器绕组的相电压（V ）；.U──系统中性点的对地电压（V ）。
即非故障相的相电压由相电压升高为线电压，图6-2（b ）中U U .到UW U .，V U .到VW U .。
由此可见，单相接地后系统UV U .、VW U .、UW U .三者之间仍是一个对称三角形，因此三相的线电压对称关系并未被破坏，仅中性点及各相对地电压发生变化，非故障相对地电压值增大为3倍相电压，相间电压不变，仍然对称。
故对于该中性点不接地系统可以带故障继续运行2小时。
系统正常运行时，由于三相电压对称、三相分布电容对称且相等，故三相对地电容电流对称，和为零。
系统发生单相接地短路故障后，接地故障点通过的故障电流是两非故障（L1、L2）对地电容电流之和。
CWwj j w V U CV CU d I U C j eeu C j U C j U C j I I I ..150150......33)(3==+⨯=+=+=︒︒-ωωωω由于非故障相电压上升为线电压，扩大了3倍，非故障相的对地电容电流也扩大3倍，故障点通过的电流是非故障相间的线电流（3倍的相对地电容电流）。
所以故障点通过的电流为正常运行时每相对地电容电流的3倍。
由于中性点不接地系统发生单相接地后，可以带故障运行2小时，在我国系统电压6～10kV 之间的农村架空供电线路，由于线路绝缘水平低，单相接地故障多，为了提高供电可靠性而采用此系统供电。
二、中性点直接接地系统系统中性点经一无阻抗（金属性）接地线接地。
中性点直接接地方式是将变压器中性点与大地直接连接，中性点电压为地电位。
正常运行时，中性点无电流通过，单相接地时构成单相短路，接地回路通过单相短路电流，各相之间不再对称。
由于短路电流很大，可能会大于三相短路电流，引起暂态过电压。
为了防止这种情况发生，应将单相短路电流限制在25%～100％三相短路电流之间。
继电保护在此电流的起动下，迅速将故障线路切除，为了提高供电可靠性，可在线路上加装自动重合闸装置。
采用中性点直接接地方式的系统，对线路绝缘水平的要求较低，能明显降低线路造价。
其缺点之一是单相接地短路对附近的通讯线路有电磁干扰，为此，电力线路应远离通讯线路，当两线有交叉时，必须有较大的交叉角，以减少干扰的影响。
此接地系统一般应用在接有单相负载的低压（380/220V ）配电系统和电力系统高压（110kV 以上）输电线路上。
三、中性点经阻抗接地系统在系统中性点与大地之间用一阻抗相连。
根据接地电阻器电阻值的大小，接地系统分为高电阻接地和低电阻接地。
（1）高电阻接地：此种方式接地电流较小，通常在5～10A 范围内，但至少应等于系统对地的总电容电流。
保护方式需要配合接地指示器或警报器，保证故障时线路立即跳脱。
目前在我国山区35kV供电系统采用此系统运行。
（2）低电阻接地：增大接地短路电流，使保护迅速动作，切除故障线路。
电阻值的大小，必须使系统具有足够的最小接地故障电流（大约400A以上），保证接地继电器准确动作。
目前国内大城市（如北京城区内）的6～10kV配电系统均采用此系统运行。
第四节无限大功率电源供电系统的短路电流计算一、无限大功率电源所谓无限大功率系统是指当电力系统的电源距短路点较远时，由短路而引起的电源输出功率（电压和电流）的变化∆S（∆S＝∆P＋j∆Q），远小于电源所具有的功率S，即存在S>>∆S，则称改电源为无限大功率电源，记作S＝∞。
无穷大功率电源的特点是：（1）由于P>>∆P，所以可以认为在短路过程中无限大功率电源的频率是不变的；（2）由于Q>>∆Q，所以可以认为在短路过程中无限大功率电源的端电压也是恒定不变的；（3）电压恒定的电源，其内阻抗必然等于零，因此可以认为无限大功率电源的内电抗x＝0。
由以上可知接在无限大功率电源系统中，小容量负载电路中的电流发生变化，甚至发生短路故障时，系统频率及电压维持不变。
二、标么值法计算三相短路电流1．标么值的概念电力系统短路计算中，电流、电压、阻抗、容量等物理量，一般不用它们的实际有名单位表示，而习惯于用相对值表示，称为标么值。
任意一个物理量对基准值的比值称为标么值，它是个无单位的比值。
实际值标么值＝────基准值用标么值表示系统参数（如阻抗），可以避免系统电压等级不同时，参数的需要换算带来的不便。
短路计算中常用到容量S、电压U、电流I、阻抗Z，设基准值为S b、U b、I b、Z b，则各物理量的标准么值为：S U I ZS*＝── U*＝── I*＝── Z*＝──S b U b I b Z b这四个物理量之间相互关联，可认选其中两个作为基准值。
通常基准选为容量S b、电压U bS b S b U b2I b＝── Z b＝───＝──√3U b√3U b S b基准值的大小是可以任意选择的。
为了计算方便，取短路点所在线路的额定电压为基准电压，取系统短路容量或变压器的额定容量作为基准容量。
不同基准的标么值的换算：S b1 S b2 S b1 U b2Z*1: Z*2＝──:──＝──×（──）2U b12 U b22 S b2 U b12．各元件的电抗标么值（1）电力系统的电抗标么值电力系统的电阻一般很小，不予考虑。
电力系统的电抗可由系统变电站高压输电线出口断路器的启断容量S oc，或者由电力系统的短路容量S d来求。
U2 U2X s＝──或 X s＝──S oc S d式中 U──高压输电线路的额定电压。
但是为了便于计算短路电路总阻抗，免去阻抗换算麻烦，此式的U可以直接采用短路点的额定电压，即U=U b；X s──电力系统的电抗标么值，由电力系统内发电机、变压器、线路阻抗等组成，是电力系统内部电源到用户供电点之间的总电抗标么值之和；S oc──系统高压输电线出口断路器的启断容量；S d──系统短路容量。
电力系统的电抗标么值（U=U b）U2──X s S oc S b S bX*s＝──＝────＝──或 X*s＝──X b U b2 S oc S d──S b（2）变压器电抗标么值使用标么值后，变压器的一次侧和二次侧的电抗标么值不变。
一般变压器出厂时，在铭牌上有阻抗电压百分率值（U k%），则计算变压器电抗标么值U k% S bX*T＝──×──100 S T式中 S T──变压器的额定容量（kVA）；U k%──变压器的百分阻抗值。
（3）架空、电缆线路电抗标么值当选定S b与U b后，线路电抗标么值与U b无关，仅与所计算线路本身的额定电压有关。
