下载文档原格式
微米级单分散聚苯乙烯微球的制备聚苯乙烯微球是一种重要的功能性微粒，其具有许多应用领域。
在纳米材料制备、药物传输、生物成像和表面修饰等方面具有广泛的应用。
制备微米级单分散聚苯乙烯微球的方法主要包括乳液聚合法、悬浮聚合法、相转移聚合法和微流控制法等。
本文将重点介绍悬浮聚合法和相转移聚合法两种制备方法。
一、悬浮聚合法悬浮聚合法是一种通过在水相中凝聚单体形成微球的方法。
首先，需要将单体和引发剂混合到水溶液中，然后通过搅拌和加热来形成微球。
这一方法的主要优点在于可以制备出单分散的微球。
具体操作流程如下：1、制备高分散度的聚苯乙烯单体悬浮液。
将聚苯乙烯单体加入到有机溶剂中，然后将有机相加入到水相中，通过超声波处理或机械搅拌来稳定聚苯乙烯单体的悬浮。
2、加入引发剂。
引发剂可以是过氧化物或者有机过氧化氢，需要使其分散均匀于悬浮液中。
3、将悬浮液加入到水溶液中。
通过搅拌、气泡喷射或者超声波辅助来促使单体形成微球。
4、将微球收集并清洗干净。
最后将微球在真空干燥器中干燥。
二、相转移聚合法相转移聚合法是一种将单体和引发剂放入两个不相容的相，通过两相之间的转移发生聚合反应的方法。
通过该方法可以制备出高单分散的聚合物微球。
具体操作流程如下：1、制备单体相和引发剂相。
单体相可以放入水相中，引发剂相可以放入有机相中。
通过混合不同比例的单体和有机相来控制微球的大小。
2、将单体相加入到引发剂相中。
由于不相容相之间的转移，物质在两相界面处形成微球。
3、控制温度和时间。
通过控制温度和时间，可以控制微球的尺寸和形态。
4、将微球清洗干净。
总体而言，悬浮聚合法和相转移聚合法都是制备微米级单分散聚苯乙烯微球的可行方法。
具体选用哪种方法取决于实际需求和实验环境。
随着技术的不断发展，制备微米级单分散聚苯乙烯微球的方法也在不断更新和改进，相信在不远的将来，这种功能性微粒将会被广泛应用于各个领域。

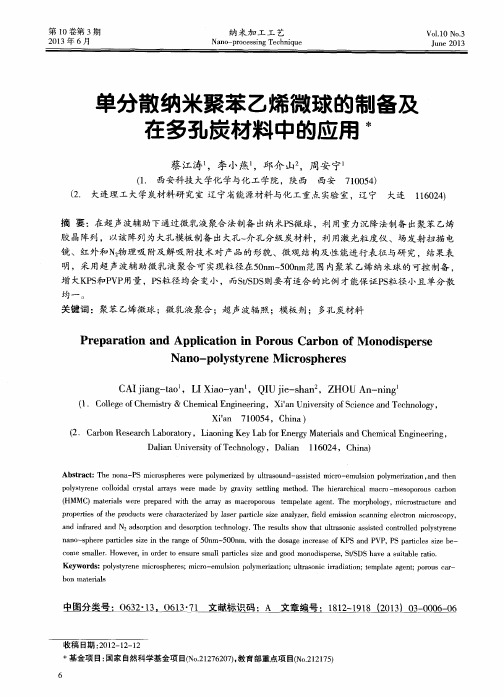

单分散性聚苯乙烯微球的制备与表征摘要：利用无皂乳液聚合[1,2]，在苯乙烯的乳液聚合体系中引入适量的苯乙烯磺酸钠参与共聚合。
聚合过程中分两阶段料，第一阶段中苯乙烯磺酸钠与苯乙烯的比例是决定乳胶粒粒径及单分散性的关键因素。
当反应达到较高的转化率时，加入第二阶段单体混合物，此阶段中的苯乙烯磺酸钠与苯乙烯的比例决定了最终胶粒表面电荷密度。
利用上述两阶段无皂乳液聚合法制备了粒径在100～400nm，单分散性较好,表面电荷密度较高并且具有核壳结构的乳胶粒。
在此基础上，讨论了的第一阶段中苯乙烯和苯乙烯磺酸钠的比例对乳胶粒粒径的影响以及乳胶粒粒径对微球表面电荷密度的影响。
abstract: appropriate amount of sodium styrene sulfonate is introduced into the system of styrene emulsion polymerization in copolymerization by using emulsifier-free emulsion polymerization. the polymerization process is divided into two stages, in the first stage the ratio of sodium styrene sulfonate and styrene is the key factor which determines latex diameter and the monodispersity. when the reaction achieves high conversion rate, the second stage’s monomer mixture is added into the reactant. the ratio of the sodium styrene sulfonate and styrene in this stage determines theparticle’s final surface charge density. through the above two stages by emulsifier-free emulsion polymerization, latex particle of particle size of 100～400nm, good monodispersity, high surface charge density with the core-shell structure is successfully prepared. on this foundation, the influence of the ratio of styrene and sodium styrene sulfonate in the first stage on latex particle diameter and the influence of latex particle diameter on the microsphere’s surface charge density are discussed.关键词：无皂乳液聚合；单分散；高表面电荷密度；聚苯乙烯微球key words: emulsifier-free emulsion polymerization；monodispersity；high surface charge density；polystyrene spheres0 引言聚合物微球具有比表面积大，吸附性强，凝集作用大及表面反应能力强等特性，有着广泛的应用前景[3,4]。
河南理工大学本科毕业设计（论文）开题报告张荣荣【9】采用下表配方制备PS微球。
按基本配方将PVP、无水乙醇和去离子水加入反应釜中, 搅拌转速130r/m in,使其形成均相物系, 并通氮气鼓气泡排空气20min, 然后开启温控系统, 使物系迅速升温到70℃,当温度稳定后, 加入定量的St和AIBN 振荡混合物,保持搅拌转速不变,在氮气气氛中反应24 h后自然冷却终止,得到白色乳液。
将上述白色乳液以5000r/m in的转速进行离心沉降,倾去上层清液, 加入无水乙醇经超声分散清洗下层微球,然后再离心沉降, 再洗涤, 如此反复操作5遍。
最后,将洗涤后的微球在常温下真空干燥24 h,即得到白色粉末状PS微球。
并讨论了：①初始单体含量的影响。
初始St含量对St转化率和PS固含量的影响，随初始S t含量的增加, St转化率和PS固含量均增加。
当St加入量为10～25mL时,St转化率均维持在92%以上,说明S t的利用率很高。
初始St含量对PS微球的平均粒径及其分布的影响，S t的加入量从10mL增至25mL 时, PS微球的平均粒径由1.5μm 左右增至2.7μm 左右,分散系数由0.020增至0.100。
由此不难看出, PS微球的粒径增大,单分散性变差。
S t加入量为10 mL 时PS 微球的粒径小于St加入量为20mL 时PS 微球的粒径,且前者的单分散性好于后者。
综合考虑各种因素, 选取V (St) = 15～25mL 较适宜。
②引发剂用量的影响。
当AIBN 的质量分数从0.50%增至3.00%时, PS微球粒径由1.8μm 增至3.4μm,而分散系数在AIBN 的质量分数为1.00%时出现最小值。
这主要是因为AIBN 用量对粒径分布有两方面的影响:一方面, 当AIBN 用量过低时,PS链沉淀速率过慢, 使成核期大大延长, 导致最终粒径分布变宽; 另一方面, AIBN 含量太高时, 次级粒子粒径变大,数目减少,甚至出现“二次成核”,也导致粒径分布变宽。
