关于输电线路铁塔结构设计的研究

架空输电线路铁塔结构与基础设计分析1. 引言1.1 研究背景架空输电线路是电力系统中常见的一种输电方式，其依靠铁塔作为承载结构，将输电线路悬挂在空中进行电力传输。

传统的架空输电线路铁塔结构设计主要侧重于结构的承载能力和稳定性，但随着电力系统的发展和技术的进步，越来越多的新型输电线路提出了对铁塔结构设计的更高要求。

在这种背景下，本文旨在对架空输电线路铁塔的结构设计进行深入分析，探讨目前常见的设计方法和存在的问题。

通过对铁塔的结构特点和设计原理进行研究，可以为设计者提供更科学、合理的设计方案，提高铁塔的稳定性和安全性。

本研究还将对架空输电线路铁塔基础的设计进行分析，探讨不同地质条件下的基础设计方法和优化方案。

通过对基础设计的深入研究，可以提高铁塔在不同地质条件下的承载能力，降低基础施工成本，确保输电线路的稳定运行。

本研究具有一定的理论和实际意义，对于提高架空输电线路的设计水平和运行安全性具有重要的参考价值。

1.2 研究目的本文研究的目的是对架空输电线路铁塔结构与基础设计进行分析，探讨其在实际应用中的优缺点和存在的问题。

通过深入研究，旨在为改进输电线路铁塔的设计提供参考和指导，提高其安全性、稳定性和可靠性。

通过对铁塔结构与基础设计的分析，可以为工程师提供更科学、更合理的设计方案，降低工程施工和运行维护的风险与成本。

本研究还旨在促进输电线路铁塔设计领域的发展与创新，推动相关技术的进步和提高。

通过对架空输电线路铁塔结构与基础设计的深入研究，有助于提高我国的输电线路建设水平，推动电力行业的可持续发展。

1.3 研究意义架空输电线路铁塔是电力系统中必不可少的组成部分，其结构设计和基础设计对输电线路的安全运行和稳定性有着重要影响。

本文旨在通过对架空输电线路铁塔结构与基础设计的分析，探讨如何提高其设计的科学性和可靠性，保障电力系统的正常运行。

研究的意义主要包括以下几个方面：架空输电线路铁塔的结构设计和基础设计直接关系到电力系统的安全性和稳定性。

251　输电线路铁塔结构设计的基本原则作为我国电力供应系统的关键组成部分，输电线路铁塔广泛分布于我国各地区的电力输送系统中，在保障我国电力输送稳定与安全方面发挥着重要作用，是保障我国电力系统安全供电的基础和前提。

为保证设计方案的科学和合理，设计人员在对输电线路铁塔结构进行设计的过程中，要严格遵守相关规章原则进行。

1.1　绝缘配置对输电线路进行绝缘配置就是要对铁塔上各档距之间所存在的各种放电途径进行绝缘设置，以确保输电线路在雷电过电压、操作过电压以及工频电压等条件下的安全可靠运行。

由于多回输电线路具有停电检修困难等特殊性，在设计过程中要使绝缘子的清扫周期延长，以减少维护工作量。

对于同塔多回路的情况，可以考虑提高一级对纰漏比距进行设计。

还可以参照现行规程规定执行。

现行的规程规定中关于相间间隙和相对地间隙的规定是在结合多年经验及理论研究测试的基础上修订而成的，具有一定的参考价值。

在通道紧张地区通常多采用同塔多回路结构，以V型串对垂悬串进行布置。

采用同塔多回路既能有效节约输电线路走廊，使铁塔在大风情况下避免闪络，还能通过V型串设计使相同绝缘子的耐污电压较I型串电压高出20%以上。

通达多回路导线间的距离要在满足《技术规程DL/T5092-1999》计算公式的前提下，根据导线布置的特殊情形在同侧横担上对不同回路间的导线进行相邻布置，并且将水平距离增加0.5米。

1.2　防雷特性在送电输电线路设计手册中，用N =r h T ，h=hg－2f/3来计算输电线路被雷击中的次数，在式中，地面落雷的密度用r表示，避雷线的平均高度用h表示，年雷暴日数用T表示，避雷线悬挂点的高度用hg表示，避雷线弧垂用f表示。

通过公式可以看出，随着地线平均高度的增加，输电线路被雷击中的次数也逐渐增多。

以500kV同塔四回路导线为例，由于其平均高度较单回路高出50米，较双回路高出30米，使得其实际被雷击的次数较单回路增加2.1～2.5倍，较双回路增加0.6～1.0倍。

电力输电线路大跨越铁塔结构的设计分析摘要：输电线路铁路塔可视为一种三维建筑形式,通常用于在空气中安装高压或超高压输电线路,有时也用于安装雷电线路。

在正式使用过程中,工作人员可以根据回路和电压值的差异,并根据现场实际情况准确划分塔架结构,以便合理选择和应用。

在实际施工过程中,有关人员应高度重视塔架结构的应用和性能的提高。

关键词：电力输电线路；大跨越铁塔结构；设计引言大跨越铁塔是输电线路杆塔中设计难度最大、结构最为复杂的塔型，该项目使用经过二次开发的三维数字化软件进行大跨越铁塔三维数字化成品的设计。

设计成品是通过采用三维数字化技术建立的工程信息集合，具备完备性、关联性、一致性、唯一性、扩展性等特点，满足可视化、可分析、可编辑、可出图等工程全生命周期应用需求的模型，同时包含完备的数字化信息，以期实现避免构件碰撞、完善结构设计、提高设计准确性、适应加工要求及配合施工组织等目的。

1输电线路大跨越铁塔结构设计的原理与其他类型的结构不同,通过铁塔结构的大型传输线提供高度稳定性,因此注意这种结构的设计原则非常重要。

输电线路有一定的权重,在长距离传输过程中,输电线路自身的权重和环境因素都会影响其稳定性,为了保证输电线路的有效支撑,必须设计合理的结构。

塔的设计可以更好地改变输电线路的电压,并可以通过在遇到恶劣天气和其他环境因素时合理分配力量来减少危险情况的发生。

在使用跨塔架结构的输电线路时,存在一些问题,特别是施工成本高。

这种结构的建设更加复杂,在整个项目中需要更长的时间,从而导致更高的投资。

铁塔大跨度输电线路结构也需要加强,目前一些电力项目不能根据实际情况和基本条件进行设计,在预埋过程中应采用小跨度埋设法,这在一定程度上会影响铁塔大跨度结构的稳定性。

最有效的措施是增加地基的面积,以增加与地面的接触面积,以提高其稳定性。

2输电线路大跨越铁塔正向设计目前，输电线路中铁塔常规设计方法仍以二维设计为主，设计成品一般为纸质施工蓝图。

输电线路铁塔与基础结构设计的重点探讨摘要：铁塔的结构和基础约占整个架空线路本体造价的60%左右，因此一直在输电线路的设计过程中占据着非常重要的地位。

输电线路设计的结构和质量将会关系到整个输电线路投入运营之后的经济效益。

关键词：输电线路；铁塔；基础；结构设计1铁塔结构倾斜产生的主要原因（1）塔腿基础高差超出允许偏差。

铁塔基础在施工完成之后塔腿基础高差不符合设计图纸，超过规程、规范允许的偏差，如果不及时返工处理，而进行下一步组塔、架线的工序施工，易出现杆塔倾斜的现象。

（2）铁塔螺栓紧固率不符合要求。

紧线前铁塔螺栓紧固率达不到标准，而进行紧线施工，在外力的作用下，易出现塔材弯曲的情况，将导致杆塔倾斜。

（3）基础不均匀沉降。

近年来，环境破坏严重，荒地开发日益突出，水土流失严重，这样使得输电线路出现基础位移、基础不均匀沉降等情况，导致杆塔倾斜。

（4）施工单位野蛮施工。

施工单位在组塔以及架线施工过程时，不按作业指导书、施工方案施工，塔材受外力破坏严重，出现杆塔倾斜。

（5）受外界不可抗力破坏。

如2008年初的冰灾，大量的覆冰覆在导线及铁塔上；如沿海地区的台风，使其超出了铁塔所能承受的外力。

2铁塔结构倾斜超标产生的危害（1）杆塔横线路方向倾斜时绝缘子横向迈步，线路运行后造成带电部分与杆塔间隙过小，电气安全距离不够引起放电。

（2）杆塔顺线路方向倾斜时，杆塔向身部倾斜，造成导线弧垂变化，引起导线张力变化，及导线对地安全距离不足。

（3）杆塔倾斜后由于绝缘子迈步，特别是地线由于挂点距地线距离较小，迈步到一定程度地线横担会受力增大，超过设计承受力时，将会造成横担歪曲变形、塔头挠曲等现象。

杆塔倾斜绝缘子迈步后，亦会导致导线、地线线夹发生位移，导线、地线会在线夹内滑动，滑动不一致时引起弧垂变化，导线与地线会在大风天气作用发生碰线事故。

总之，杆塔发生倾斜后会给线路的正常运行带来安全问题，如果不能及时发现处理，后果非常严重。

3铁塔基础选型3.1独立基础独立基础是当前很多铁塔建设中比较常用的一类基础型式，这种独立基础的构建主要就是针对铁塔的各个塔脚进行单独处理，促使其可以形成自身独立的基础结构，如此也就可以更好提升塔脚的稳定性和承载力，最终有助于整个铁塔的可靠构建。

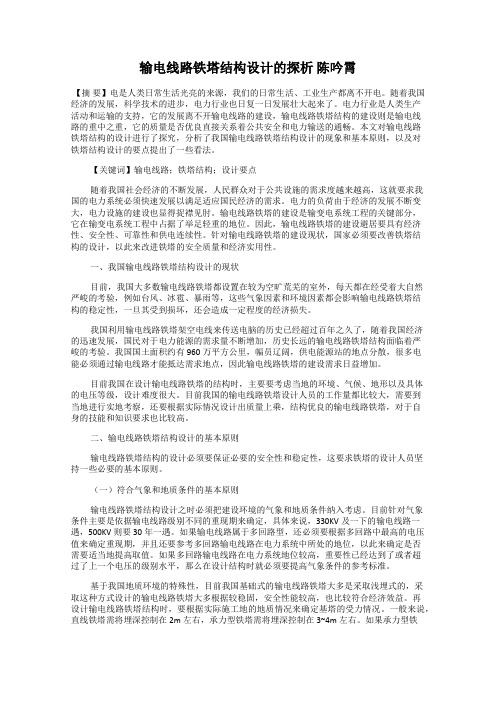

输电线路铁塔结构设计的探析陈吟霄【摘要】电是人类日常生活光亮的来源，我们的日常生活、工业生产都离不开电。

随着我国经济的发展，科学技术的进步，电力行业也日复一日发展壮大起来了。

电力行业是人类生产活动和运输的支持，它的发展离不开输电线路的建设，输电线路铁塔结构的建设则是输电线路的重中之重，它的质量是否优良直接关系着公共安全和电力输送的通畅。

本文对输电线路铁塔结构的设计进行了探究，分析了我国输电线路铁塔结构设计的现象和基本原则，以及对铁塔结构设计的要点提出了一些看法。

【关键词】输电线路；铁塔结构；设计要点随着我国社会经济的不断发展，人民群众对于公共设施的需求度越来越高，这就要求我国的电力系统必须快速发展以满足适应国民经济的需求。

电力的负荷由于经济的发展不断变大，电力设施的建设也显得捉襟见肘。

输电线路铁塔的建设是输变电系统工程的关键部分，它在输变电系统工程中占据了举足轻重的地位。

因此，输电线路铁塔的建设避居要具有经济性、安全性、可靠性和供电连续性。

针对输电线路铁塔的建设现状，国家必须要改善铁塔结构的设计，以此来改进铁塔的安全质量和经济实用性。

一、我国输电线路铁塔结构设计的现状目前，我国大多数输电线路铁塔都设置在较为空旷荒芜的室外，每天都在经受着大自然严峻的考验，例如台风、冰雹、暴雨等，这些气象因素和环境因素都会影响输电线路铁塔结构的稳定性，一旦其受到损坏，还会造成一定程度的经济损失。

我国利用输电线路铁塔架空电线来传送电脑的历史已经超过百年之久了，随着我国经济的迅速发展，国民对于电力能源的需求量不断增加，历史长远的输电线路铁塔结构面临着严峻的考验。

我国国土面积约有960万平方公里，幅员辽阔，供电能源站的地点分散，很多电能必须通过输电线路才能抵达需求地点，因此输电线路铁塔的建设需求日益增加。

目前我国在设计输电线路铁塔的结构时，主要要考虑当地的环境、气候、地形以及具体的电压等级，设计难度很大。

目前我国的输电线路铁塔设计人员的工作量都比较大，需要到当地进行实地考察，还要根据实际情况设计出质量上乘，结构优良的输电线路铁塔，对于自身的技能和知识要求也比较高。

我国输电线路铁塔结构设计可靠度研究摘要：随着世界经济的不断发展，人口的不断上升，各个国家的用电压力也越来越大，因此我国输电线路铁塔的数量就直接影响到了发电量的多少，所以需要及时对输电线路铁塔进行不断的设计以及不定期的检修，与此同时，我国输电线路铁塔的设计以及可靠度研究是一个十分繁琐的过程，需要成熟的技术来对每一个输电线路铁塔进行设计和可靠度研究。

关键词：输电线路铁塔；结构设计；可靠度研究一、输电线路铁塔越来越普及的原因人们在意识到大量输电线路铁塔在大雪或者其它自然灾害被破坏掉的危害性以后，开始逐渐开始对输电线路铁塔结构设计以及可靠度进行研究，与此同时，科研人员又在想办法在增加输电线路铁塔使用的情况下，能够进一步保证人们的日常生产与日常生活。

这就使得输电线路铁塔在输电的过程中，所占的比例越来越大，这也是由输电线路铁塔结构设计以及可靠度的优势所决定的，输电线路铁塔结构设计相较于其它输电设备而言，他对环境的污染程度要小非常多，其中使用输电线路铁塔必须要注意由于环境影响到输电线路铁塔的各项性能，只有能够适应的了环境，才能够使输电线路铁塔能够满足输电的需要。

从而使得输电的安全性以及稳定性更好，与此同时，中国为了满足中国用电的需求，开始逐渐增加输电线路铁塔设备的使用，进而对输电线路铁塔结构设计以及可靠度进行研究。

21世纪以来，中国的经济在不断的发展过程之中加强了对输电线路铁塔结构设计以及可靠度进行研究，是因为在近几年之中，几次重大的自然灾害导致中国的输电线路造成严重破坏，造成巨大的经济损失，但是中国在高速发展的同时就已经认识到了这个问题，为了进一步加强输电线路铁塔结构设计以及可靠度进行研究，中国将传统的输电方式逐渐转型成为对环境适应力强的方式进行输电，这种无污染的输电发电方式主要是能够应对各种环境，这种输电方式也成为了中国的主要的新型的输电方式。

与此同时，输电线路铁塔结构设计以及可靠度进行研究都受到地区环境影响因素较大，为了进一步使得地区的输电系统更加稳定，就需要对该地区环境问题进行分析和商讨问题解决的对策。

架空输电线路铁塔结构与基础设计分析随着电力工业的快速发展，架空输电线路的建设也在不断加速。

架空输电线路由于具有传输能力强、运行稳定、建设成本相对较低等优势，在电力工业中占据着重要地位。

而架空输电线路中的铁塔结构与基础设计也成为了架空输电线路建设过程中不可忽视的关键问题。

架空输电线路铁塔的结构设计需要考虑许多因素，如线路的投资、运行安全、风荷载、抗震性能等。

一般而言，铁塔结构主要分为框架式和悬挂式两类。

框架式铁塔结构设计框架式铁塔结构一般由两个横向跨度不同的横臂、主腿、斜腿和跨地基构成。

框架式铁塔结构设计的主要考虑因素包括：1. 线路的投资和经济性框架式铁塔结构设计要考虑线路的投资和经济性，合理确定塔高、跨距和主材料。

2. 风荷载和抗震性能框架式铁塔结构还要考虑风荷载和抗震性能。

铁塔结构的自身重量、横向和纵向分布的荷载、风荷载等都会影响铁塔的结构设计。

3. 施工工艺框架式铁塔结构的施工工艺也需要考虑。

为了方便施工和维护，通常将铁塔结构设计为多个一般相似的部件，在施工过程中可以方便地进行拼装和安装。

悬挂式铁塔结构需要考虑线路的技术和经济性，选择合适的悬挂绝缘子、主杆和斜杆等。

悬挂式铁塔结构的施工工艺需要考虑绝缘子的安装和调整，以及整个铁塔结构的拼装和安装。

架空输电线路铁塔基础设计是确保架空输电线路安全和稳定运行的重要因素，主要包括基础的选址、基础的类型、基础的尺寸和基础的深度等。

基础选址基础选址需要选择坚实平整的地面，远离活动沙丘、河流、山涧等地形较陡峭的地方，避免因地基沉降引起的地震。

基础类型基础类型分为浅基础和深基础两种。

大部分情况下，选择浅基础足够满足需求。

基础尺寸基础尺寸取决于铁塔的型号、高度和荷载，需要在设计基础时计算。

基础深度基础深度应根据地质勘探的结果进行计算，一般要求基础的深度大于1.5m以上。

Conclusion架空输电线路铁塔结构与基础设计是架空输电线路建设过程中不可忽视的重要环节。

输电线路铁塔基础结构设计分析摘要：基础是构成输电线路体系重要内容之一，基础设计的优劣关系整条线路的安全运行，一旦某个铁塔基础出现塌陷、滑坡、拔出等安全事故，整条线路运行将面临瘫痪。

针对不同的基础负荷，设计阶段必须保证基础设计安全可靠，同时，充分考虑环境保护理念，做到经济与环保，最大程度降低施工对环境的危害，实现其综合效益最大化。

在逐渐加大电网建设与改造力度背景下，城镇化建设一定程度上限制了线路路径走向，往往输电线路路径均具有以下特点：路径长度长、跨行政区域多、地形地势复杂多变。

想要使工程造价、施工难度有所下降，同时保护环境，有必要将合理的基础形式选择出来。

关键词：输电线路；铁塔结构；基础设计；引言桩基础承载能力高、沉降变形小、稳定性好，能适应各种复杂工程地质条件，是输电线路铁塔常用的基础形式。

铁塔基础与常规建筑基础不同，它除了要承受竖向（抗压和抗拔）承载力还承受横向作用力，特别是大转角耐张塔及终端塔基础。

1架空输电线路铁塔基础的选型架空输电线路铁塔基础的设计，在工程指标中起着举足轻重的作用，随着我国经济的发展，对环境的保护的意识也越来越重视，铁塔基础设计也正朝着“资源节约型、环境友好型”的方向发展。

设计人员在设计过程中应充分考虑环境因素对基础设计的影响，要切实做到因地制宜尽量做到一塔一方案的设计理念。

通过比较，结合工程的实际情况，我们大致可按如下表选择基础型式：2架空输电线路铁塔基础结构设计的要求由于架空输电线路路径通常跨越多个行政区，需要考虑不同的地质、水文等因素，为对这些因素进行准确分析，设计前需对土壤和地下水进行采样，以提高设计的准确性。

铁塔基础设计过程中应当考虑当地覆冰、年平均温度及有关周围压覆矿产、文物保护和自然危害等信息，设计制定应适合当地情况的设计方案，确保运行期间的稳定性。

3架空输电线路铁塔基础结构设计3.1插入角钢斜柱基础该基础型式采用铁塔主材角钢镶嵌与基础主柱的方式，基础主柱坡度与铁塔坡度保持一致。
