控制调节阀应用分析

电站调节阀简介国内外调节阀对比分析电站调节阀调节阀是按照控制信号的方向和大小，通过改变阀芯的行程来改变阀的阻力系数，达到调节流量的目的。

系统中调节阀除精确调节流量和控制压差的同时，还要通过丰富的阀芯结构来避免汽蚀和闪蒸工况的发生，降低噪音，以保证整个系统长期有效的安全运行。

知名调节阀生产厂家国外厂家：美国COPES公司美国CCI工控美国费希尔控制设备美国泰科流体控制国内厂家：重庆川仪西安秦申哈尔滨电站阀门调节阀的功能1、调节功能（流量特性、调节范围、小开度工作性能、流量系数、调节速度）2、切断功能3、克服压差功能4、防堵功能5、耐蚀功能6、耐温耐压功能电站调节阀应用场合结构对比以COPES公司和CCI公司为例主要从阀门结构、材料、密封等进行分析COPES-VULCAN调节阀供通用或恶劣工况调节阀，全部阀门及执行机构均为美国本土制造和检验;其气动执行机构为C-V公司原配薄膜式执行机构电动执行机构通常按要求选配ROTORK 或LIMITORQUE公司原装智能型电动执行机构拥有众多的高级技术人员，同时是全美唯一拥有阀门质量监测中心的生产厂家,精良的实验中心保证任何新产品在生产之前都经过严格的测试和仿真试验在易发生闪蒸的工况下,阀体采用耐冲刷的硬质合金钢;在发现可能造成气蚀的工况下,阀芯采用特殊的防气蚀结构;所有阀芯均采用400系列的硬质不锈钢,并再辅以表面硬化处理,阀门出厂时所有阀门都100％按照国际ANSI B16.34 ANSI B16.102和MSS-SP55标准经过整体性能检验测试 针对不同的设计工况，Copes Vulcan发展了一系列的阀芯产品系列以满足不同运行条件的要求，长期做到从三级到六级零泄漏的优异密封COPES-VULCAN调节阀特点1.阀芯，阀座、阀笼等关键部位全部采用400或300系列的不锈钢。

2.阀塞和阀座密封面全部采用精细加工配合实现线密封。

3.对于有较高密封要求的阀门采用软密封，以提高阀门密封等级；软密封材料为美国杜邦公司专门针对电厂研制的高性能合成材料。

核电厂中气动调节阀的应用及常见问题探讨发布时间：2022-01-05T08:41:15.876Z 来源：《当代电力文化》2021年8月22期作者：吴同心[导读] 气动调节阀属于核电厂内极为重要的执行机构部分，对于整个系统运行安全、吴同心中核检修有限公司海盐分公司摘要：气动调节阀属于核电厂内极为重要的执行机构部分，对于整个系统运行安全、经济性存在直接的影响。

在气动调节阀应用中，会有些问题存在，分析了解存在的问题，以实际案例为出发点，总结合理的调试和处理措施。

关键词：核电厂；调试；气动调节阀；问题分析气动调节阀是目前核电厂极为重要的组成部分之一，对于核电厂的安全、稳定运行有着重要的作用和意义。

该设备必须达到耐高温、耐腐蚀、耐辐照的要求，符合安全运行标准要求，在工艺过程控制中，要从流量、压力、温度、液位等数据出发实现远程自动化的控制，确保工艺系统稳定、安全的运行，对于提高核电厂运行的安全性起到一定的促进作用。

基于此，本文重点分析气动调节阀在核电厂运行中的问题，以便采取必要的应对措施。

1气动调节阀及工作原理1.1气动调节阀的组成气动调节阀的主要组成部件是气动机构、阀体、附件等，各个部件对于其运行都会存在影响。

执行机构一般包含薄膜式、活塞式等类型；阀体有直行程、角行程两种，按照不同组成结构，有球阀、蝶阀、套筒阀等形式，而阀芯的流量也不同；附件主要有定位器、过滤减压阀、流量放大器等，也是系统运行必不可少的组成部分，对于气动调节阀功能的实现有重要帮助。

1.2气动调节阀的工作原理气动调节阀归根结底是一种阀门的类型，其主要包含气动执行结构以及其他的阀体部分，系统内部会通过压缩空气作用力之下运动，然后利用电气阀门转换器、电磁阀、过滤器、限位开关等实现各种运行的功能，系统可以直接接收到4mA～20mA弱电信号，输出20kPa～100kPa气压信号发送给执行的部件，按照制定的方向和力度运动，同时还可以根据设定的要求做好系统运行的开度调节和控制，以实现压力、流量等参数的控制，保证系统运行效果满足要求。

2023年调节阀行业市场分析现状调节阀是工业自动控制的核心设备，广泛应用于石油化工、电力、冶金、矿山、建筑等行业。

调节阀市场在国内外都具有较大的规模，但也存在一些问题和挑战。

一、市场规模根据市场调研机构的数据显示，全球调节阀市场规模在近几年稳步增长，2019年市场规模预计达到300多亿美元。

而中国作为世界上最大的工业国家之一，调节阀市场也在不断扩大，市场规模已经超过了100亿元。

我国调节阀产业发展迅猛，逐渐成为全球调节阀市场的重要参与者。

二、市场需求调节阀作为工业自动控制的重要组成部分，其需求主要来自于石油化工、电力、冶金、矿山、建筑等行业。

随着工业化进程的加快，这些行业的发展也在不断扩大，对于调节阀的需求也日益增长。

尤其是在环保、能源节约等政策的推动下，更加需要节能环保型的调节阀产品。

因此，市场对于高质量、高性能的调节阀需求强劲。

三、市场竞争目前调节阀市场存在较多的厂家和产品品牌，竞争激烈。

特别是在国内市场，一些大型企业已经形成了较为完善的产业链和市场渠道，占据着较大的市场份额。

同时，一些外资企业也开始涌入中国市场，加剧了市场竞争。

在这种竞争下，中小型企业面临着一定的挑战，产品技术水平、品质和服务需要不断提升。

四、技术创新调节阀行业是一个技术密集型行业，在市场竞争中，技术创新是企业持续发展的关键因素。

近年来，国内调节阀企业加大了对技术研发的投入，不断推出新产品，提高了产品的性能和智能化程度。

同时，一些企业也积极与国内外科研机构合作，加强技术合作和交流，提升企业的创新能力。

技术创新将进一步推动行业的发展和市场竞争。

五、市场前景随着国内工业化进程的推进以及环保、节能政策的不断加强，调节阀市场的前景较为广阔。

同时，随着数字化、智能化技术的不断应用，调节阀产品将逐步实现自动化、智能化，提高工作效率和可靠性。

未来，调节阀行业将更加注重产品质量和技术创新，不断提高市场竞争力，并积极开拓国际市场。

综上所述，调节阀市场规模庞大，市场需求旺盛。

工程设计中调节阀压力恢复系数FL的应用分析1、引言在工程设计中，经常需要对调节阀进行选型与计算，以达到稳定控制的目的。

但调节阀选型与计算时对F L的考虑较困难。

本文除对F L的一般规律作分析，同时通过实例，对可能出现阻塞流工况，如何深入考虑F L作出分析。

2、阻塞流的产生在流量系数Cv的计算公式中，阀前压力P1，阀后压力P2的取压位置及流体通过调节阀的压力降变化情况如图1所示。

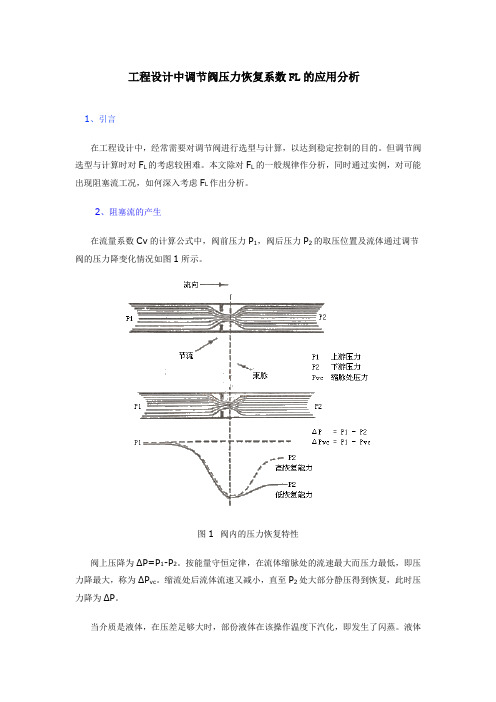

图1 阀内的压力恢复特性阀上压降为ΔP=P1-P2。

按能量守恒定律，在流体缩脉处的流速最大而压力最低，即压力降最大，称为ΔP vc。

缩流处后流体流速又减小，直至P2处大部分静压得到恢复，此时压力降为ΔP。

当介质是液体，在压差足够大时，部份液体在该操作温度下汽化，即发生了闪蒸。

液体中夹带了蒸汽，产生了二相流，液体不再是不可压缩的，这时即使再增加压差，流量也不再增加，这种极限流量现象称为液体阻塞流。

3、F L的具体分析3.1 F L的定义F L=S qt（ΔP/ΔP vc）=S qt（P1-P2）/（P1-P vc）（1）3.2 F L的意义F L是一个实验数据，表明了调节阀在液体通过后动能转变为静压能的恢复能力（见图1），也表明了液体产生阻塞流的临界条件，故F L又称为临界流量系数。

提出F L的目的，在于判断液体通过调节阀时是否产生隆塞流，并用于计算调节阀的最大允许压差。

3.3 阻塞流的判断理论上用与的大小关系来判断是否产生阻塞流，但在工程计算时用压差大小来判断。

图2表明了通过阀门的流量与压差的关系。

图2 流量与压差的关系最大允许压差定义为ΔPc：ΔPc = F L2＊ΔPvc=F L2＊（P1-F F P v）（2）P v：操作温度下的液体饱和蒸汽压F F：液体临界压力比系数3.4 决定阻塞流的因素从公式2来看，一旦操作工况决定，最大允许压差ΔPc与F L有关系。

阻塞流的产生与通过调节阀流量的大小，调节阀口径没有关系。

4、F L值的一般规律4.1F L值的大小与调节阀的结构形式、流向、开度有关。

调速阀的应用原理图1. 调速阀的基本原理•调速阀是一种用于控制流体流量的装置，通常由阀体、阀芯和驱动部分组成。

•调速阀通过调节阀芯的位置，改变流体通过阀体的流通面积，从而控制流量的大小。

•调速阀可以根据需要调节流体的压力、温度、流速等参数，实现流量的稳定控制。

2. 调速阀的工作原理•当流体通过调速阀时，流体的压力作用在阀芯上，使得阀芯受到一个力的作用。

•当流体的压力超过阀芯上的力时，阀芯会被推向关闭位置，减小流体通过阀体的通道面积，降低流量。

•当流体的压力减小到阀芯上的力以下时，阀芯会被推向开启位置，增大流体通过阀体的通道面积，增加流量。

3. 调速阀的应用场景•液压系统中的调速阀用于控制液压缸的速度，可以实现液压系统的平稳运行。

•调速阀广泛应用于工业生产中的流体控制系统，如风力发电、煤矿通风系统、船舶和航空领域等。

•调速阀还可以应用于管道系统中，用于控制流体的流速，实现流量的稳定控制。

4. 调速阀的优势和不足•优势：调速阀具有快速响应、稳定性好、控制精度高等特点，适用于对流量要求较高的场景。

•不足：调速阀的安装和维护成本较高，需要定期维护和检修，且受到流体介质的限制。

5. 调速阀的选型和安装要点•选型要点：根据应用场景和流体参数确定调速阀的规格和型号，确保其满足系统要求。

•安装要点：调速阀的安装位置应合理选择，阀芯和阀体之间应保持适当的间隙，避免卡阻或泄漏。

6. 调速阀的维护和故障处理•维护要点：定期检查和清洗调速阀，确保其运行正常；及时更换磨损严重的零部件，延长调速阀的使用寿命。

•故障处理：对于调速阀出现的故障，应根据具体情况进行分析和处理，如检查阀芯和阀体间隙、清洗阀体内的异物等。

7. 调速阀的市场发展趋势•随着工业自动化水平的提高，调速阀的需求将呈现增长趋势。

•调速阀将越来越广泛应用于新能源、智能制造等领域，以满足不同行业的控制需求。

通过以上介绍，我们了解了调速阀的基本原理、工作原理、应用场景、优势和不足，以及选型、安装、维护和故障处理等要点。

调节阀的整定及应用缺陷分析摘要：调节阀在工业应用过程中，调节阀的整定是对其线性度、零点、量程的校验设定，是确保实现工艺控制性能的有效方法。

在不同的安装应用环境中，为满足生产安全运行的需要，针对不同的介质、压力、温度、流量、压差，调节阀要解决本身固有的缺陷。

本文就调节阀的整定，和对其常见的缺陷分析及解决方案进行总结论述。

关键词：调节阀；整定；应用缺陷分析一、调节阀的整定：1、山武avp-100调节阀定位器山武avp-100调节阀定位器是一款能自动调校的定位器，是本人认为调试最为方便的，通上气源调好空气减压器压力表，打开定位器前盖，给定18ma电流信号，按下”up”键3秒钟，就开始自整定，观察阀杆与标尺，阀杆走完上下两个行程，会在中间位置（50%）微调，选择中间位置，最后停留在标尺的87.5%位置（充气伸出型膜头），或25%位置（充气缩回型膜头）。

看膜头进气管在上部（伸出）或是在下部（缩回）便知。

一定要注意最后停留位置，否则自整定无效。

因为不同的调节阀自整定的时间不同，一般2min左右。

2、萨姆森4763定位器萨姆森4763定位器，首先，接通气源和信号源，打开定位器前盖，可以发现三个调整旋钮，”z”零点，”xp”增益（比例度），”q”输出气量。

增大或减小”q”输出气量调整,直到得到满意的定位速度，可通过按动范围弹簧观察效果。

给定50%的控制信号输入给定位器，转动”z”整螺丝，控制阀位是行程中间值。

调整”xp”增益（比例度），因”xp”是在气路放大器之前，并且与喷嘴背压相同，其微小动作可使输出发生很大的变化，所以设置在尽可能小的位置，但过小会造成阀的震荡（气喘）。

如图所示，气源压力在3bar（公斤）时，“xp”预设值在180?皛270?爸p”出厂设置为3%），在调整起点之前，要先调”xp”，然后调零点。

这样下来，行程的线性度基本完成。

下一步调零点，执行器杆伸出型，调整”z”零点，使阀杆刚好从初始位置离开，给定增加至4.5ma信号，使阀杆刚好从初始位置离开，给定20ma信号，阀位应该稳定在100%. 否则移动反馈臂上销钉，改变行程。

气动调节阀的控制性能与调节精度分析气动调节阀是工业自动化控制领域中常用的一种调节执行器，广泛应用于控制系统中。

它通过调节阀芯的位置以改变流体介质的流量，实现对流体流量、压力和温度等参数的控制。

本文将就气动调节阀的控制性能和调节精度进行分析，以便更好地理解和应用气动调节阀。

首先，控制性能是衡量气动调节阀优劣的重要指标之一。

调节阀的控制性能主要包括阀门特性、灵敏度、稳定性和阻尼特性等。

阀门特性描述了阀门开度与流量的关系，常见的阀门特性有线性特性、快开特性和等百分比特性等。

不同的特性适用于不同的工况，选择合适的阀门特性可实现更精确的流量控制。

灵敏度是指调节阀对输入信号的响应能力，一般来说，灵敏度越高，调节阀的控制精度就越高。

稳定性是指调节阀对扰动的抵抗能力，即调节阀在外界环境变化或流体参数波动下的控制能力。

阻尼特性是指调节阀的终端控制元件对速度变化的敏感程度。

合适的阻尼设置可避免调节阀的振荡和不稳定等现象。

其次，调节精度是气动调节阀应用中非常重要的指标之一。

调节精度是指调节阀在工作过程中实际流量与设定流量之间的偏差程度。

调节精度受到多种因素的影响，包括阀门特性、定位器精度、传感器精度、控制系统的采样周期和控制算法等。

阀门特性的选择以及定位器与传感器的准确性是实现高精度调节的关键。

此外，对于采用数字化控制系统的气动调节阀，控制器的采样周期和控制算法也会对调节精度产生影响。

较小的采样周期和更精确的控制算法可以提高调节精度。

此外，调节阀的通径大小也会对控制性能和调节精度产生影响。

通径越大，流体通过调节阀的能力越强，流量控制变化越明显。

因此，在选择气动调节阀时，需要根据实际工况需求来确定所需的通径尺寸。

除了上述因素外，气动调节阀的工作环境条件也对其控制性能和调节精度产生影响。

在高温、低温、高压或腐蚀介质的工况下，调节阀的材料和密封结构需要选择合适的材料，并严密防护，以确保调节阀能够稳定可靠地工作，并保持较高的控制精度。

温控阀的工作原理及应用摘要：温控阀是供暖系统流量调节的最主要的调节设备，一个供暖系统如果不设置温控阀就不能称之谓热计量收费系统。

本文简介了温控阀的构造和原理，通过分析温控阀的流量特性，结合散热器的流量特性，同时引进阀权度的概念，阐述在散热器热特性、温控阀流量特性和阀权度的共同作用下如何确保散热器系统调节的有效性；并介绍了温控阀的安装方案；最后阐述温控阀节能作用。

关键词：温控阀流量特性阀权度热计量节能一、散热器温控阀的构造及工作原理用户室内的温度控制是通过散热器恒温控制阀来实现的。

散热器恒温控制阀是由恒温控制器、流量调节阀以及一对连接件组成，其中恒温控制器的核心部件是传感器单元，即温包。

温包可以感应周围环境温度的变化而产生体积变化，带动调节阀阀芯产生位移，进而调节散热器的水量来改变散热器的散热量。

恒温阀设定温度可以人为调节，恒温阀会按设定要求自动控制和调节散热器的水量，从而来达到控制室内温度的目的。

二、散热器的调节特性是由散热器热特性、温控阀流量特性及阀权度共同决定的。

温控阀在某开度下的流量与全开流量之比G/Gmax称为相对流量；温控阀在某开度下的行程与全行程之比l称为相对行程。

相对行程和相对流量间的关系称为温控阀的流量特性，即：G/Gmax=f（l）。

它们之间的关系表现为线性特性、快开特性、等百分比特性、抛物线特性等几种特性曲线。

对散热器而言，从水利稳定性和热力是调度角度讲，散热量与流量的关系表现为一簇上抛的曲线，随着流量G的增加，散热量Q逐渐趋于饱和。

为使系统具有良好的调节特性，易于采用等百分比流量特性的调节阀以补偿散热器自身非线性的影响（1）。

阀权度对调节特性的影响。

可调比R为温控阀所能控制的最大流量与最小流量之比：R=Gmax/GminGmax为温控阀全开时的流量，也可看作是散热器的设计流量；Gmin则随温控阀阀权度大小而变化。

在散热器系统中，由于温控阀与散热器为串联，故可调节比R与阀权度的关系为：R=RmaxKV0.5（2）以某型号的温控阀和散热器为例，散热器的流通能力为5m3/h,温控阀的阀权度为88%，实际可调比为28，对应的流量可调节范围100%-4%。

2024年调节阀市场分析现状1. 引言调节阀作为一种重要的工业控制设备，广泛应用于各个领域，如石化、能源、冶金等。

调节阀的市场规模和竞争程度与工业发展密切相关。

本文将对当前调节阀市场的现状进行分析。

2. 市场规模根据最新研究数据显示，调节阀市场规模呈现稳定增长趋势。

2019年全球调节阀市场总值达到xx.xx亿美元，预计到2025年将增至xx.xx亿美元。

这一增长主要受到工业化进程的推动和新兴市场的发展影响。

3. 市场竞争态势目前，调节阀市场竞争激烈，市场主要由一些大型企业主导，如阿尔卡特朗讯、爱尔福、霍尼韦尔等。

这些企业在技术研发、产品创新和市场推广方面具有较强的实力和竞争优势。

在竞争程度较高的情况下，许多调节阀企业开始注重市场细分和差异化竞争策略。

通过定位于特定行业或特定应用领域的调节阀产品，企业能够更好地满足客户需求，并获得更高的市场份额和利润。

4. 市场发展趋势4.1 技术升级与智能化随着工业自动化的不断推进，调节阀行业也在不断进行技术升级和智能化改造。

目前，一些新技术如无线传感器、远程监控和自动化控制系统正在得到广泛应用。

这些技术的引入将进一步提高调节阀的精确性和可靠性。

4.2 可再生能源的崛起可再生能源的发展对调节阀市场带来了新机遇和挑战。

太阳能和风能等可再生能源的利用需要大量的调节阀用于能源转换和储存。

因此，可再生能源将成为调节阀市场的重要驱动力。

4.3 环保和节能需求的提升随着全球环境问题的日益突出，各行各业对环保和节能的需求也逐渐提升。

调节阀作为能源控制设备的重要组成部分，具有优化能源利用和减少废弃物排放的功能。

因此，调节阀市场将受到环保和节能政策的推动，有望迎来更大的市场需求。

5. 市场前景展望调节阀市场在未来几年有望保持稳定增长。

随着工业化和城市化进程的不断推进，调节阀在各个行业中的应用将得到进一步扩大。

同时，技术升级和智能化改造将为市场带来新机遇。

然而，全球经济环境的不确定性和竞争压力仍然存在。
