现代低压电器和控制技术课后习题答案第1章(倪远平主编)

第1章习题参考答案1.答:低压电器的定义:根据外界特定的信号和要求，自动或手动接通和断开电路，实现对电路或非电对象的切换、控制、保护、检测、变换和调节用的电气元件统称为电器。

常用的低压电器:控制电器有接触器、继电器、起动器、主令电器等。

配电电器有断路器、熔断器、刀开关等。

执行电器有电磁铁、电磁阀、电磁离合器等。

2.答:根据交流电磁机构的吸力特性和直流电磁机构的吸力特性,对于一般的交流电磁机构，在线圈通电而衔铁尚未吸合瞬间，电流将达到吸合后额定电流的几倍甚至十几倍,而直流电磁机构中衔铁闭合前后激磁线圈的电流不变3.答:机械性拉弧、双断口灭弧、磁吹灭弧、灭弧栅灭弧、利用有机固体介质的狭缝灭弧、利用真空灭弧。

4.答：主要有触点系统、灭弧系统、各种脱扣器和开关机构等组成。

脱扣器包括过电流脱扣器、失压（欠压）脱扣器、热脱扣器、分励脱扣器和自由脱扣结构。

开关是靠操作机构手动或电动合闸的。

触点闭合后，自由脱扣器机构将触点锁在合闸位置上。

当电路发生故障时，通过各自的脱扣器使自由脱扣机构动作，自动跳闸，实现保护作用。

当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路；当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作；当电路欠电压时，欠电压脱扣器的衔铁释放，也使自由脱扣机构动作；分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。

5.答：对于单相交流电磁机构，由于磁通是交变的，当磁通过零时吸力也为零，吸合后的衔铁在反力弹簧的作用下将被拉开。

磁通过零后吸力增大，当吸力大于反力时，衔铁又吸合。

由于交流电源频率的变化，衔铁的吸力随之每个周波二次过零，因而衔铁产生强烈振动与噪声，甚至使铁芯松散。

因此交流接触器铁芯端面上都安装一个铜制的分磁环（或称短路环），使铁芯通过2个在时间上不相同的磁通Φ1和Φ2，作用在衔铁上的力是F1+F2的合力F，合力始终超过其反力，衔铁的振动现象就消失了。

第一章参考答案1．什么是低压电器？低压电器是怎样分类的？答：（1）低压电器通常是指工作在交流50Hz（60Hz）、额定电压小于1200V和直流额定电压小于1500V的电路中，起通断、保护、控制或调节作用的电器。

（2）低压电器的分类方法很多，按照不同的分类方式有不同的类型，主要有按照用途分类、按照工作条件分类、按照操作方法分类和按照工作原理分类等分类方法。

2．什么是额定电流？什么是约定发热电流？两者有什么区别？答：（1）额定工作电流：在规定的条件下，保证电器正常工作的电流。

（2）约定发热电流：在规定的条件下实验，电器在8小时工作制下，各部件的温升不超过极限数值时所承载的最大电流。

额定电流通常是持续工作的条件下，而约定发热电流是在8小时工作制下，后者大于前者。

3．我国的低压电器经历了哪几代？答：我国的低压电器产品大致可分为如下四代。

第一代产品：20世纪60年代至70年代初；第二代产品：20世纪70年代末至80年代；第三代产品：20世纪90年代；第四代产品：20世纪90年代末至今。

4．低压电器的发展趋势是什么？答：（1）智能化（2）电子化（3）产品的模块化和组合化（4）产品的质量和可靠性明显提高5．防止触电有哪些措施？答：(1) 防止接触带电部件常见的安全措施有绝缘、屏护和安全间距。

(2) 防止电气设备漏电伤人(3) 采用安全电压(4) 使用漏电保护装置(5) 合理使用防护用具(6) 加强安全用电管理6．接地有哪些种类？保护接地有哪些形式？答：按照接地的目的可将接地分为如下几类：①工作接地。

②保护接地，也称安全接地。

③过电压保护接地。

④防静电接地。

7．保护接地要注意哪些问题？工作接地要注意哪些问题？答：保护接地要注意的问题：①电气设备都应有专门的保护导线接线端子（保护接线端子），并用‘’符号标记，也可用黄绿色标记。

不允许用螺丝在外壳、底盘等代替保护接地端子。

②保护接地线用粗而短的黄绿线连接到保护接地端子排上，接地排要接入大地，接地电阻要小于4。

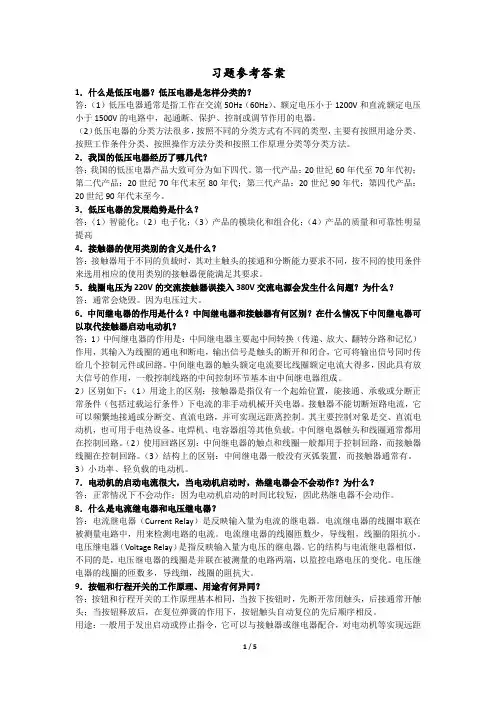

习题参考答案1．什么是低压电器？低压电器是怎样分类的？答：（1）低压电器通常是指工作在交流50Hz（60Hz）、额定电压小于1200V和直流额定电压小于1500V的电路中，起通断、保护、控制或调节作用的电器。

（2）低压电器的分类方法很多，按照不同的分类方式有不同的类型，主要有按照用途分类、按照工作条件分类、按照操作方法分类和按照工作原理分类等分类方法。

2．我国的低压电器经历了哪几代？答：我国的低压电器产品大致可分为如下四代。

第一代产品：20世纪60年代至70年代初；第二代产品：20世纪70年代末至80年代；第三代产品：20世纪90年代；第四代产品：20世纪90年代末至今。

3．低压电器的发展趋势是什么？答：（1）智能化；（2）电子化；（3）产品的模块化和组合化；（4）产品的质量和可靠性明显提高4．接触器的使用类别的含义是什么？答：接触器用于不同的负载时，其对主触头的接通和分断能力要求不同，按不同的使用条件来选用相应的使用类别的接触器便能满足其要求。

5．线圈电压为220V的交流接触器误接入380V交流电源会发生什么问题？为什么？答：通常会烧毁。

因为电压过大。

6．中间继电器的作用是什么？中间继电器和接触器有何区别？在什么情况下中间继电器可以取代接触器启动电动机？答：1）中间继电器的作用是：中间继电器主要起中间转换（传递、放大、翻转分路和记忆）作用，其输入为线圈的通电和断电，输出信号是触头的断开和闭合，它可将输出信号同时传给几个控制元件或回路。

中间继电器的触头额定电流要比线圈额定电流大得多，因此具有放大信号的作用，一般控制线路的中间控制环节基本由中间继电器组成。

2）区别如下：（1）用途上的区别：接触器是指仅有一个起始位置，能接通、承载或分断正常条件（包括过载运行条件）下电流的非手动机械开关电器。

接触器不能切断短路电流，它可以频繁地接通或分断交、直流电路，并可实现远距离控制。

其主要控制对象是交、直流电动机，也可用于电热设备、电焊机、电容器组等其他负载。

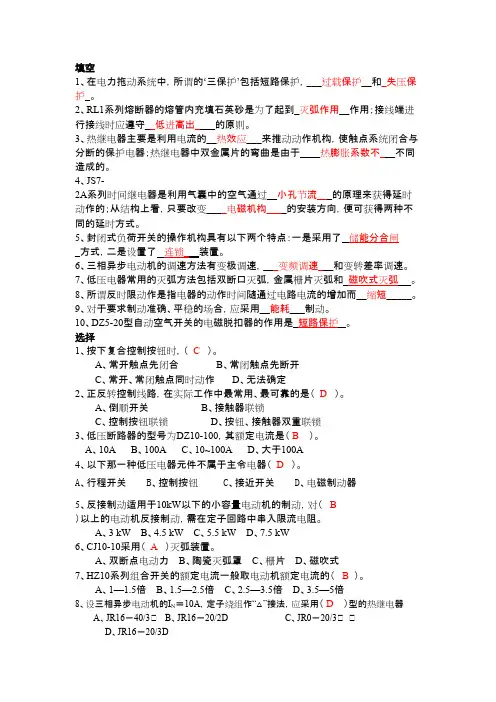

填空1、在电力拖动系统中，所谓的‘三保护’包括短路保护，___过载保护__和_失压保护_。

2、RL1系列熔断器的熔管内充填石英砂是为了起到_灭弧作用__作用；接线端进行接线时应遵守__低进高出____的原则。

3、热继电器主要是利用电流的__热效应___来推动动作机构，使触点系统闭合与分断的保护电器；热继电器中双金属片的弯曲是由于____热膨胀系数不___不同造成的。

4、JS7-2A系列时间继电器是利用气囊中的空气通过__小孔节流___的原理来获得延时动作的；从结构上看，只要改变____电磁机构____的安装方向，便可获得两种不同的延时方式。

5、封闭式负荷开关的操作机构具有以下两个特点：一是采用了储能分合闸_方式，二是设置了连锁___装置。

6、三相异步电动机的调速方法有变极调速，___变频调速___和变转差率调速。

7、低压电器常用的灭弧方法包括双断口灭弧，金属栅片灭弧和磁吹式灭弧。

8、所谓反时限动作是指电器的动作时间随通过电路电流的增加而__缩短_____。

9、对于要求制动准确、平稳的场合，应采用__能耗___制动。

10、DZ5-20型自动空气开关的电磁脱扣器的作用是短路保护。

选择1、按下复合控制按钮时，（ C ）。

A、常开触点先闭合B、常闭触点先断开C、常开、常闭触点同时动作D、无法确定2、正反转控制线路，在实际工作中最常用、最可靠的是（ D ）。

A、倒顺开关B、接触器联锁C、控制按钮联锁D、按钮、接触器双重联锁3、低压断路器的型号为DZ10-100，其额定电流是（ B ）。

A、10AB、100AC、10~100AD、大于100A4、以下那一种低压电器元件不属于主令电器（D ）。

A、行程开关B、控制按钮C、接近开关D、电磁制动器5、反接制动适用于10kW以下的小容量电动机的制动，对（ B）以上的电动机反接制动，需在定子回路中串入限流电阻。

A、3 kWB、4.5 kWC、5.5 kWD、7.5 kW6、CJ10-10采用（ A ）灭弧装置。

电⽓控制与plc应⽤技术课后答案（全）第⼀章课后习题参考答案2、何谓电磁机构的吸⼒特性与反⼒特性？吸⼒特性与反⼒特性之间应满⾜怎样的配合关系？答：电磁机构使衔铁吸合的⼒与⽓隙长度的关系曲线称作吸⼒特性；电磁机构使衔铁释放（复位）的⼒与⽓隙长度的关系曲线称作反⼒特性。

电磁机构欲使衔铁吸合，在整个吸合过程中，吸⼒都必须⼤于反⼒。

反映在特性图上就是要保持吸⼒特性在反⼒特性的上⽅且彼此靠近。

3、单相交流电磁铁的短路环断裂或脱落后，在⼯作中会出现什么现象？为什么？答：在⼯作中会出现衔铁产⽣强烈的振动并发出噪声，甚⾄使铁芯松散得到现象。

原因是：电磁机构在⼯作中，衔铁始终受到反⼒Fr的作⽤。

由于交流磁通过零时吸⼒也为零，吸合后的衔铁在反⼒Fr作⽤下被拉开。

磁通过零后吸⼒增⼤，当吸⼒⼤于反⼒时衔铁⼜被吸合。

这样，在交流电每周期内衔铁吸⼒要两次过零，如此周⽽复始，使衔铁产⽣强烈的振动并发出噪声，甚⾄使铁芯松散。

5、接触器的作⽤是什么？根据结构特征如何区分交、直流接触器？答：接触器的作⽤是控制电动机的启停、正反转、制动和调速等。

交流接触器的铁芯⽤硅钢⽚叠铆⽽成，⽽且它的激磁线圈设有⾻架，使铁芯与线圈隔离并将线圈制成短⽽厚的矮胖型，这样有利于铁芯和线圈的散热。

直流接触器的铁芯通常使⽤整块钢材或⼯程纯铁制成，⽽且它的激磁线圈制成⾼⽽薄的瘦⾼型，且不设线圈⾻架，使线圈与铁芯直接接触，易于散热。

8、热继电器在电路中的作⽤是什么？带断相保护和不带断相保护的三相式热继电器各⽤在什么场合？答：热继电器利⽤电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。

三⾓形接法的电动机必须⽤带断相保护的三相式热继电器；Y形接法的电动机可⽤不带断相保护的三相式热继电器。

9、说明热继电器和熔断器保护功能的不同之处。

答：热继电器在电路中起过载保护的作⽤，它利⽤的是双⾦属⽚的热膨胀原理，并且它的动作有⼀定的延迟性；熔断器在电路中起短路保护的作⽤，它利⽤的是熔丝的热熔断原理，它的动作具有瞬时性。

第1章 常用低压电器习题答案1. 什么是低压电器？怎样分类？常用的低压电器有哪些？答：用于交流50Hz 额定电压1200V 以下，直流额定电压1500V 以下的电路内起通断、保护、控制或调节作用的电器称为低压电器。

配电电器。

用于配电系统，进行电能的输送和分配，如熔断器、刀开关、转换开关、低压断路器等。

控制电器。

主要用于自动控制系统和用电设备中，如接触器、继电器、主令电器、电阻器、电磁铁等。

2. 叙述接触器的用途，并画出接触器的符号。

答：接触器是一种通用性很强的电磁式电器，它可以频繁地接通和分断交、直流主电路，并可实现远距离控制，主要用来控制电动机，也可控制电容器、电阻炉和照明器具等电力负载。

接触器的文字符号是KM ，图形符号如下：常闭辅助触点常开辅助触点主触点电磁线圈KM3. 叙述交流接触器的组成部分及各部分的作用。

答：交流接触器主要由电磁机构、触点系统、弹簧和灭弧装置等组成。

电磁机构的主要作用是将电磁能量转换成机械能量，带动触点动作，完成通断电路的控制作用。

交流接触器的触点由主触点和辅助触点构成。

主触点用于通断电流较大的主电路，由接触面积较大的常开触点组成，一般有三对。

辅助触点用以通断电流较小的控制电路，由常开触点和常闭触点组成。

灭弧系统。

触点在分断电流瞬间，在触点间的气隙中就会产生电弧，电弧的高温能将触点烧损，并且电路不易断开，可能造成其他事故，因此，应采用适当灭弧系统迅速熄灭电弧。

反作用弹簧的作用是当吸引线圈断电时，迅速使主触点、常开触点分断；缓冲弹簧的作用是缓冲衔铁吸合时对铁心和外壳的冲击力；触点压力弹簧的作用是增加动静触点之间的压力，增大接触面积，降低接触电阻，避免触点由于接触不良而过热。

4. 交流接触器的主要技术参数有哪些？各如何定义？答：1）额定电压。

接触器铭牌上标注的额定电压是指主触点正常工作的额定电压。

2）额定电流。

接触器铭牌上标注的额定电流是指主触点的额定电流。

3）线圈的额定电压。

第一章习题答案1-1 试求图1-27系统的模拟结构图，并建立其状态空间表达式。

11K s K K p +sK s K p 1+s J 11sK n 22s J K b -++-+-)(s θ)(s U 图1-27系统方块结构图解：系统的模拟结构图如下：)(s U )(s θ---+++图1-30双输入--双输出系统模拟结构图1K pK K 1pK K 1+++pK n K ⎰⎰⎰11J ⎰2J K b ⎰⎰-1x 2x 3x 4x 5x 6x系统的状态方程如下：u K K x K K x K K x X K x K x x x x J K x J x J K x J K x x J K x x x pp p p n p b1611166131534615141313322211+--=+-==++--===∙∙∙∙∙∙阿令y s =)(θ，则1x y =所以，系统的状态空间表达式及输出方程表达式为[]⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡=⎥⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡+⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡-----=⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡∙∙∙∙∙∙654321165432111111112654321000001000000000000010010000000000010x x x x x x y uK K x x x x x x K K K K K K J K J J K J K J K x x x x x x p p pp npb1-2有电路如图1-28所示。

以电压)(t u 为输入量，求以电感中的电流和电容上的电压作为状态变量的状态方程，和以电阻2R 上的电压作为输出量的输出方程。

R1L1R2L2CU---------Uc---------i1i2图1-28 电路图解：由图，令32211,,x u x i x i c ===，输出量22x R y =有电路原理可知：∙∙∙+==+=++3213222231111x C x x x x R x L ux x L x R 既得22213322222131111111111x R y x C x C x x L x L R x u L x L x L R x =+-=+-=+--=∙∙∙写成矢量矩阵形式为：[]⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎣⎡+⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎣⎡----=⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎣⎡32121321222111321000*********x x x R y u L x x x CC L L R L L R x x x 。

第一章部分习题参考答案1.电磁式电器主要由哪几部分组成的？各部分的作用是什么？答：电磁机构由电磁线圈、铁心和衔铁三部分组成。

电磁线圈与铁心的作用是将电能转换为磁能，衔铁在电磁吸力作用下产生机械位移使铁心与之吸合。

3.如何区分直流电磁机构和交流电磁机构？如何区分电压线圈和电流线圈？答：直流电磁机构其铁心与衔铁由软钢或工程纯铁制成，线圈为高而薄的瘦高形，不设线圈骨架；交流电磁机构其铁心由硅钢片叠铆而成，线圈为短而厚的矮胖形，设有线圈骨架。

电流线圈串联在电路中，线圈导线粗且匝数少；电压线圈并联在电路中，线圈导线细且匝数多。

4.单相交流电磁机构中短路环的作用是什么？三相交流电磁机构是否也要装短路环？为什么？答：单相交流电磁机构中短路环的作用是消除振动和噪声，三相交流电磁机构不需要加短路环，因为三相磁通不会同时过零，产生的合成电磁吸力始终大于反力。

5.交流电磁线圈通电后，衔铁长时间卡住不能吸合，会产生什么后果？答：交流电磁线圈通电后，如果衔铁长时间卡住不能吸合，铁心和衔铁之间的空隙大，电抗小，通过线圈的激磁电流很大，往往大于工作电流的十几倍，因而引起线圈产生过热现象，严重时会将线圈烧毁。

6.低压电器中常用的灭弧方式有哪些？各适用于什么场合？答：(1)电动力灭弧，通常用于交流接触器中；(2)栅片灭弧，通常用于交流低压电器中；(3)灭弧罩，可用于交直流灭弧；(4)窄缝灭弧，多用于大容量接触器；(5)磁吹灭弧，广泛应用于直流接触器中。

8.接触器和中间继电器有什么异同？选用接触器时应注意哪些问题？答：中间继电器与交流接触器的结构与工作原理基本相同，主要区别在于：接触器的主触头可以通过大电流，必须加灭弧装置，而中间继电器的触头只能通过小电流，不需要灭弧装置。

选用接触器时应注意：(1)根据电路中负载电流的种类选择接触器的使用类别；(2)接触器的额定电压应大于或等于负载回路的额定电压；(3)额定电流应大于或等于被控主回路的额定电流；(4)激磁线圈的额定电压应与所接控制电路的额定电压等级一致。

《电气控制与可编程控制器》课程习题与解答[1][2][3][4][5][6][7][8][9][10][下一页]显示全部《电气控制与可编程控制器》课程习题与解答第1章1.1 低压电器的分类有那几种？答：低压电器的种类繁多，分类方法有很多种。

按工作方式可分为手控电器和自控电器。

按用途可分为低压控制电器和低压保护电器。

按种类可分为刀开关、刀形转换开关、熔断器、低压断路器、接触器、继电器、主令电器和自动开关等。

1.2 什么是电气原理图和安装接线图？它们的作用是什么？答：电气原理图是根据工作原理绘制的，一般不表示电器元件的空间位置关系，因此图中不反映电器元件的实际安装位置和实际接线情况。

电气安装图表示各种电气设备在机械设备和电气控制柜中的实际安装位置。

1.3 交流接触器线圈断电后，动铁心不能立即释放，电动机不能立即停止，原因是什么？答：交流接触器线圈断电后，动铁心不能立即释放，电动机不能立即停止，主要原因有：⑴由于在分断电流瞬间，触点间产生电弧，造成触点熔焊，使动铁心不能立即释放；⑵返回弹簧失去弹性。

1.4 常用的低压电器有哪些？它们在电路中起何种保护作用？答：起保护作用的低压电器有：熔断器：电路中起短路保护。

热继电器：起过载保护。

自动开关、接触器、继电器均有失压和欠压保护。

1.5 在电动机主电路中装有熔断器，为什么还要装热继电器？答：熔断器在电路中起短路保护。

热继电器在电动机主电路中起过载保护和断相保护。

1.6 为什么电动机应具有零电压、欠电压保护？答：电动机的零电压保护是指当电网突然断电有突然来电，电动机不能自行启动。

当供给电动机工作的电源下降（欠电压）时，电动机的负载不变的情况下，会使电动机绕组的电流增加，严重的会烧毁电动机。

1.7 什么叫自锁、互锁？如何实现？答：依靠接触器自身辅助常开触点使其线圈保持通电的作用称为“自锁”。

实现自锁的方法是将接触器自身辅助常开触点与启动按钮并联。

所谓“互锁”是指当一个接触器工作时，另一个接触器不能工作。

第一章1-1电器为什么需要灭弧装置？答：电路中的电压超过10~12V和电流超过80~100mA，则在动、静触头分离时在它们的气隙中间就会产生强烈的火花或电弧。

电弧时一种高温高热的气体放电现象，其结果会使触头烧坏，缩短使用寿命，因此通常要设灭弧装置。

1-2单相交流电磁机构中的短路环的作用是什么？三相交流电磁机构中是否也需短路环？当接触器内部发出振动噪声时，产生的原因可能有哪几种？答：单相交流电磁机构中的短路环的作用在于它产生的磁通滞后于主磁通一定相位差，它们产生的电磁力与F1之间也就有一相位差。

三相交流电磁机构中不需短路环。

交流电流要周期过零值，其产生的电磁吸力也要周期过零，这样在释放弹簧反力和电磁力的共同作用下衔铁就要产生振动。

1-3“将三只20A的接触器的触头并联起来，就可正常控制60A的负载；若控制30A的负载，它们的寿命就约延长一倍。

”对吗？为什么？答：不对，前半句是对的，将三只20A的接触器的触头并联起来，就可正常控制60A的负载，但若控制30A的负载，它们的寿命就约延长一倍，是错误的。

1-4额定电流30A的电动机带稳定负载，测得电流值为26A，应如何整定热继电器的额定电流值？对于三角形接法的电动机应如何选择热继电器？答：整定热继电器的额定电流值：三角形接法的电动机在有可能不满载工作时，必须选用带断相保护功能的热继电器。

1-5对保护一般照明线路的熔体额定电流如何选择？对保护一台电动机和多台电动机的熔体额定电流如何选定？答：对保护一般照明线路的熔体额定电流等于或稍大于线路的工作电流；对保护一台电动机或多台电动机的熔体额定电流等于或稍大于可能出现的最大电流除以2.5，其中多台电动机，可能出现的最大电流等于容量最大一台电动机起动电流，加上其他各台电动机的额定电流。

1-6固态继电器有哪些优缺点？在什么场合应优先选用固态继电器？答：优点：工作可靠、寿命长、对外界干扰小、能与逻辑电路兼容、抗干扰能力强、开关速度快、无火花、无动作噪声和使用方便；缺点：过载能力低，易受温度和辐射影响，通断阻抗比小。

1.低电压器往常指工作在交,直流电压 1200V 以下的电路中起切换,通断,控制,保护,检测与调理作用的电气设施。

2.按所控制的对象, 电器可分为低压配电电器与低压控制电器两大类3.从构造上瞧, 电器一般由感测部分与履行部分两个基本部分构成4.电磁机构由吸引线圈与磁路两部分构成5.按衔铁的运动方式电磁机构可分为衔铁绕棱角转动衔铁绕轴转动衔铁直线运动三大类6.熔断器就是一种利用熔体的融化作用而切断电路的最先级的保护电路7.低压断路器又称作自动空气断路器; 主要由触头系统、操作系统、保护元件三大多数构成8.异步电动机泊车制动的方式有机械制动与电气制动两大类9.常用的电气制动方式有能耗制动与反接制动两种10.电气控制设施设计一般分为 3 个阶段初步设计, 技术设计与产品设计11.电气控制线路的设计主要有一般设计法与逻辑设计法12.电子时间继电器可分为晶体管式与数字式时间继电器13.FEND 功能指令作用在主程序结束, 输出刷新发生在输出映像存放器送到输出锁存器或履行完用户程序14.可编程控制器的扫描周期由履行用户程序时间、系统管理操作时间等要素15.可编程控制器有 9 此中止源, 其优先级按中止产生的先后与中止指针号的高低摆列16.OUT 指令不可以用于输入继电器17.按直流电源的性质变频器可分为电压型与电流型两种18.按控制方式分变频器可分 V/F 控制变频器, 转差频次控制与矢量控制3 大类19数控机一般由控制介质, 数控介质, 伺服介质, 机床本体及检测装置 5 个部分20计算机数控系一致般由程序、输入输出设施、计算机数控装置、可编程控制器、主轴驱动与伺服驱动21靠谱性指系统在规定条件下, 在规准时间内, 达成规定功能的能力22简述电磁机构中灭弧产生的机理及常用的一些灭弧措施？答: 当断路器或接触器触电切断电路时, 如电路中电压超出 10~12V 与电流超出 80~100mA, 在拉开的两个触点间的撞击电离、热电子发射与热游离使得体现大批朝阳极飞奔的电子流,出现激烈火花, 即“电弧”灭弧的举措 1磁吹式灭弧装置-直流 2 灭弧栅-沟通 3灭弧罩-沟通与直流灭弧 4 多断电灭弧23接触器的作用就是什么？依据构造特色, 如何划分交, 直流接触器？答: 接触器就是用来屡次接通与切断电动机或其她负载主电路的一种自动切换电路依据构造特色, 一般来说,直流接触器为单极或双级; 沟通接触器大多为三极24按物理性质继电器有哪些主要分类？它们各有什么用途？什么就是继电特征？答: 电压继电器, 电流继电器, 功率继电器, 时间继电器,温度继电器, 速度继电器等电压继电器的用途: 对电路进行过电压或欠电压的保护电流继电器的用途: 对电路进行过电流或欠电流的保护功率继电器的用途: 对电路的功率进行控制时间继电器的用途: 使履行元件延缓一段时间动作继电器的主要特色: 就是拥有跳跃性的输入-输出特征再把书上的 11 页答上25什么就是继电器的返回系数？将开释弹簧放松或拧紧一些, 对电流(或电压) 继电器的吸合电流(或电压)与开释电流(或电压)有何影响？答 k=x1/x2 ,k 称为继电器的返回系数 ,x2称为继电器的吸合值 ,x1称为继电器的开释值当拧紧时,x2与x1同时增大,K 也随之增大 , 放松时 ,k 减小26试论述速度继电器的工作原理？答: 速度继电器的转子的轴与被控电机的轴相连, 而定子空套在转子上。
