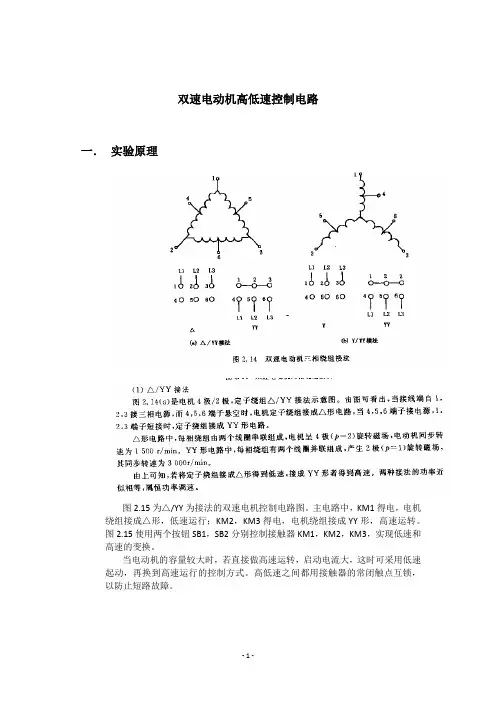

双速电动机高低速控制电路一．实验原理图2.15为△/YY为接法的双速电机控制电路图。
主电路中，KM1得电，电机绕组接成△形，低速运行；KM2，KM3得电，电机绕组接成YY形，高速运转。
图2.15使用两个按钮SB1，SB2分别控制接触器KM1，KM2，KM3，实现低速和高速的变换。
当电动机的容量较大时，若直接做高速运转，启动电流大，这时可采用低速起动，再换到高速运行的控制方式。
高低速之间都用接触器的常闭触点互锁，以防止短路故障。
二．实验目的1．掌握双速电机的Δ/YY高低速控制电路的工作原理。
2．熟悉实验线路的故障分析及排除故障的方法。
三．实验内容双速电动机Δ/YY高低速控制线路。
四．实验步骤1．检查各实验设备外观及质量是否良好。
2．按图2.15双速电动机Δ/YY高低速控制线路进行正确接线，先接主回路，再接控制回路。
自己检查无误并经指导老师检查认可方可合闸实验。
（注意：电机运行时间不宜过长）（1）合上漏电保护断路器和空气开关QF，引入三相电源。
（2）按下起动按钮SB2，观察接触器、电动机的工作情况。
（注意：电机运行时间不应过长）（3）按下起动按钮SB3，观察电动机的转速。
（4）按下停止按钮SB1，断开电机控制电源。
（5）断开空气开关QF，切断三相主电源。
（6）断开漏电保护断路器，关断总电源。
五．动作流程SB2开关闭合→KM1线圈得电→KM1自锁→KM1触点闭合(至此完成星形起动)SB3开关闭合→KM1线圈失电→KM1触点断开SB3开关闭合→KM2、KM3线圈得电→KM2自锁→KM2、KM3触点接通（完成YY 型接法）按下SB1按钮结束实验六．实验感想在实验中，我们组有些细节没有做好。
原本可以很快的完成实验，但却因为我们的粗心，导致严重拖延我们组的实验速度。
一开始，我们以为导线都是完好正常的，也就没有用万用表一根根测试，等到最后线连好后，老师过来检查上电，发现实验结果不正确。
连线都没问题，所以我们组的成员不得不把导线一根根的检查，花了不少时间，最后终于把那根断了的导线找出来，使得我们的实验才得以成功完成。
