电动汽车用电机及控制器布置规范1范围本蟒准规定了电动汽车用电机及控制器（以下荷称电机及控制器）及其相关附件的布置形式和布置原则°本标准适应于本公司生产的混合动力、纯电动等所有新能源车型.2规范性引用文件下列文件对于本文件的应用是必不“少的。
凡是注日期的引用文件，仪所注日期的版本适用于本文件。
凡是不注日期的引用文件，其量新版本（包括所有的修改单）适用于本文件。
Q/OC JT108-2008整车二维数模装配间隙设计3术语和定义Q/OC TU08—2008界定的术语和定义适用于本标?（L4布置形式4-1分类电机及控制器布置可简单分为前丘、后置，控制器一般布置在电机正上方。
4.2纯电动汽车本公司研发的纯电动汽车的电机布置一段为前置，其布置形式如下二a）纯电动汽车电机前过，电机与减速器同轴布:a,与整车ZX平面垂直，如图1所示：b）貌电动汽车控制器前置.为了接线方便和缩近堆束长度，控制群布置在电机接战盒位置的正上•方与整车ZX平面垂直，如图2所示工图1前置电机布置形式I图2前亘控翻器布克形式］<3混合动力汽车混合动力汽车的电机布置M以前置也可以后置，其布置形式如下，El）混合动力汽车电机前置,电机与发动机同轴布置与整车ZX平面垂直，如图3所示：b）混合动力汽车控制楼而置，为了接线方便和筋短缓束长度，同时要避让发动机及其附件J控制器布置在电机上方与整车ZX平面垂直,如图4所示Fc）混合动力汽车电机及控制器后置，为了实现四强功能,发动机前置，电驱动桥后:B・电机及控制器后置，电机与旗速器同轴布丘修整车ZX平面垂直.图3前五电机布适形式n图4前置控制赤布置形式II图5后置电机布置形式对于电机、控制器及其附件的布置，底保证工作川配J井能灌足整车布置的需要和整车性能的发挥；应保证机舱与发动机、变速器,底盘之间布置和设计的合理也电机及控制器的通风散热.诏音隔热良好，与其他零部件最小间隙合理、拆卸方便F同时还要保证安装T艺性、有足热的刚度和强度.一般从以下几个方面进行布置考出r动、除占间隙要求工装配工艺性要求；雄脩方便性等要求：。
电动汽车的动力系统控制近年来，随着环保意识的日益增强和技术的不断进步，电动汽车已经成为了越来越多人的首选。
与传统燃油汽车相比，电动汽车的动力系统具有许多优点，比如零排放、噪声小、能源可再生等等。
但是，在电动汽车的控制系统中，也面临着许多的挑战，其中最核心的就是电动汽车的动力系统控制。
本文将就电动汽车的动力系统控制进行探讨。
首先，我们来了解一下电动汽车的动力系统组成，电动汽车的动力系统主要由电机、电池、逆变器、电控单元和变速器等组成。
其中最重要的两个部分就是电机和电池。
电机是电动汽车的心脏，它直接影响汽车的性能和动力输出，而电池则是电动汽车的“油箱”，它决定了汽车的续航里程和性能等方面。
这些组件的协调运作对于电动汽车来说至关重要。
接下来，我们重点关注电动汽车的电机控制系统。
电机控制系统是电动汽车动力系统控制的核心，其主要功能是将电池的电能转化为某种形式的机械能，从而驱动车辆运动。
为了实现不同速度之间的无级变速控制，电机控制系统通常采用多级换流电路和对应的调节算法使得电机可以输出可控电流、电压和频率等参数。
这种控制系统不仅可以控制汽车的速度，也可以改变发动机的转速和扭矩输出，使发动机更加高效。
在目前的电动汽车市场中，通常利用电机转矩和速度模型进行电机控制系统的开发。
传统PID调节方法是一种常用的电机控制算法，通过对电机转速和转矩进行反馈控制，可以控制电机的输出，从而实现精确的控制效果。
但是，当前也有一些新的控制方法不断涌现，比如基于人工智能技术的控制方法，这种控制方法可以更加智能化、自适应、高效。
此外，电动汽车的电池管理系统(BMS)也是电动汽车控制系统中非常重要的一部分。
其主要功能是对电池的性能、状态和安全性等进行监控和管理。
通过实时监控电池的充放电状态、过电流、过电压等异常情况，确保电池能够正常、安全的运行。
总体来看，电动汽车的动力系统控制是一个非常复杂的系统，它涉及了电机、电池、逆变器、控制单元和变速器等多个组件之间的协调和控制。

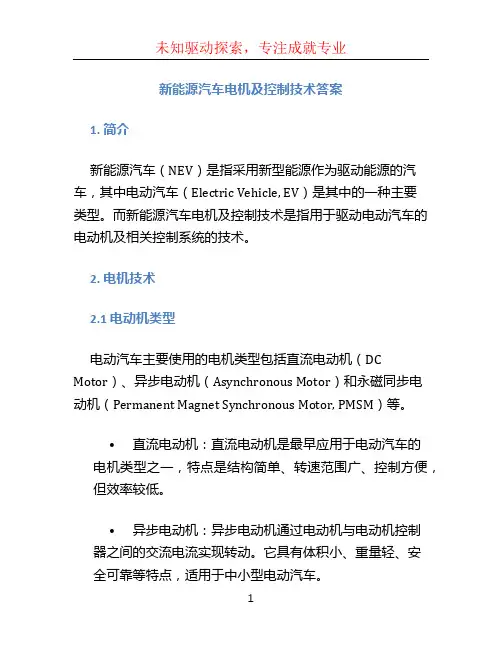

新能源汽车电机及控制技术答案1. 简介新能源汽车（NEV）是指采用新型能源作为驱动能源的汽车，其中电动汽车（Electric Vehicle, EV）是其中的一种主要类型。
而新能源汽车电机及控制技术是指用于驱动电动汽车的电动机及相关控制系统的技术。
2. 电机技术2.1 电动机类型电动汽车主要使用的电机类型包括直流电动机（DC Motor）、异步电动机（Asynchronous Motor）和永磁同步电动机（Permanent Magnet Synchronous Motor, PMSM）等。
•直流电动机：直流电动机是最早应用于电动汽车的电机类型之一，特点是结构简单、转速范围广、控制方便，但效率较低。
•异步电动机：异步电动机通过电动机与电动机控制器之间的交流电流实现转动。
它具有体积小、重量轻、安全可靠等特点，适用于中小型电动汽车。
•永磁同步电动机：永磁同步电动机通过电磁场产生转矩，并且由于没有电枢电阻，具有较高的效率。
它适用于纯电动汽车。
2.2 电机控制技术电动汽车的电机控制技术是保证电机正常运行和提高汽车性能的关键。
主要包括电机转速控制、转矩控制和电机启动控制等。
•电机转速控制：电机转速控制是通过改变电动机输入电压或电流来调节电机的转速。
常用的转速控制方法有电极励磁、层次电极励磁和PWM控制等。
•转矩控制：转矩控制是调节电机输出转矩的控制方法。
通过控制电机输入电流和/或转子磁通来实现。
转矩控制主要用于电机加速、制动和保护等方面。
•电机启动控制：电机启动是指将电机从静止状态转变为运动状态的过程。
常用的启动控制方法有直接启动、星三角启动和变压器启动等。
3. 电机控制系统电机控制系统是指将电机与车辆的其他部件进行协调和控制的系统。
典型的电机控制系统包括电力电子转换器、电机控制器和车辆控制系统等。
3.1 电力电子转换器电力电子转换器是将电动汽车电池的直流电转换为电机需要的交流电的装置。
常用的电力电子转换器包括整流器、逆变器和换流器等。
电动汽车用驱动电机控制系统及实现分析摘要：为解决汽车尾气对环境造成的污染，各种新能源汽车开始问世，而电动汽车就是其中的一种。
而作为电动汽车核心技术，其驱动电机控制系统电动汽车发展的关键要素之一。
本文将对电动汽车用驱动电机控制系统的设计方式进行详细介绍，并会对该系统算法实现进行分析，旨在提高驱动电机控制系统应用水平，为电动汽车在市场中的立足与发展提供保障。
关键词：控制系统；驱动电机；电动汽车；软件设计所谓电动汽车就是以电源为动力进行驱动行使的新能源汽车。
这种汽车不仅节能，而且对于环境的污染较小，有着较大的发展空间。
该汽车主要分为燃料电池汽车、纯电动力汽车以及混合动力汽车三种，而控制系统、动力电池以及电机则是该类型车辆的关键技术。
为实现驱动电机控制系统在电动汽车中的合理运用，业内各界人士都加大了对该系统的研究力度。
一、电动汽车用驱动电机控制系统设计方案（一）软件设计在对该控制系统软件进行设计时，为保证软件可移植性以及可读性水平，一般设计人员可以运用C语言来对软件部分进行设计。
系统软件主要负责对控制信号进行输出、系统初始化以及对中断函数进行处理等。
其中初始化包括继电器初始状态设计与初始占空比设计等内容；而系统中所运用的中断主要有HSO中断、串口接受数据终端以及档位变化终端和CAN总线中断四部分内容[1]。
在对档位变化中断进行处理过程中，设计人员要通过对非可屏蔽中断NMI来实施相应处理，以便可以对档位信号第一时间做出反应，可以有效控制因档位改变而出现的相关风险。
设计人员要将定时器T1视作是PWM波基础标准，并将周期设定在2千赫兹，同时要在运用定时器在对中断信号进行收集，一般信号收集周期会控制在250赫兹左右。
而电枢部分自己励磁要通过“PI”控制算法进行模糊计算，进而获得精准结果。
此控制器最大的优势就是可以在较大范围内，对系统控制量进行科学调整，从而实现对系统响应速度的有效提升，有效避免稳态误差的出现，确保控制系统的动态性能以及静差数值。
电动汽车的动力系统随着环境保护和可持续发展意识的增强，电动汽车作为一种清洁能源交通工具正逐渐受到人们的青睐。
电动汽车的动力系统是电动汽车的核心部件，它决定了电动汽车的性能和使用体验。
本文将通过对电动汽车的动力系统进行分析，探讨其组成结构以及其中的关键技术。
一、电动汽车的动力系统组成1. 电机系统电动汽车的动力系统主要由电机系统、电池系统和电控系统组成。
其中，电机系统是电动汽车的动力来源，是其最重要的组成部分。
电机系统包括电动机、减速器和传动装置。
电动汽车通常采用交流电机或直流电机，其中交流电机又分为异步电机和同步电机。
减速器主要是为了降低电机转速并提供合适的扭矩输出，传动装置则将电机的动力传输到车轮上。
2. 电池系统电池系统是电动汽车的能量存储和释放装置，也是电动汽车的能源来源。
电池系统包括电池组、电池管理系统和充电系统。
电动汽车常用的电池种类有铅酸电池、锂离子电池、镍氢电池等。
电池管理系统主要负责电池的监控和保护，确保电池的安全性和寿命。
充电系统则提供电池组的充电功能。
3. 电控系统电控系统是电动汽车的智能控制中枢，负责监测和控制整个动力系统的运行。
电控系统包括控制器、传感器、电子控制单元等。
控制器是电动汽车动力系统的调度中心，负责调节电机的工作状态和输出功率。
传感器用于采集各种关键参数，如车速、电机转速、电池状态等。
电子控制单元则负责数据处理和系统控制。
二、电动汽车动力系统的关键技术1. 电机技术电机技术是电动汽车动力系统的核心技术。
随着电机技术的不断进步，电动汽车的动力性能和续航里程得到了大幅提升。
目前，电动汽车主要采用永磁同步电机或感应电机，这些电机具有高效率、高转速和高扭矩输出的特点。
另外，电机的轻量化设计也是当前的研究热点之一。
2. 电池技术电池技术是限制电动汽车发展的关键因素之一。
目前，锂离子电池是电动汽车常用的电池技术，它具有高能量密度、长寿命和快速充电的特点。
然而，锂离子电池的成本和安全性仍然是亟待解决的问题。
电动汽车电机驱动系统的组成电动汽车电机驱动系统是电动汽车的核心部件，它由多个组成部分组合而成，共同实现电动汽车的动力输出和驱动功能。
本文将从电机、电控系统和电池系统三个方面介绍电动汽车电机驱动系统的组成。
1. 电机电动汽车的电机是实现动力输出的关键组件。
电动汽车电机通常采用交流异步电机或永磁同步电机。
交流异步电机结构简单、成本较低，但效率相对较低；永磁同步电机具有高效率、高功率密度和良好的动力性能，但成本较高。
电机通过电流控制器控制电流大小和方向，实现电机转速和扭矩的调节，从而满足车辆不同驾驶工况下的需求。
2. 电控系统电动汽车的电控系统是控制电机工作状态和调节电机性能的关键。
电控系统由电流控制器、逆变器和电控单元等组成。
电流控制器根据驾驶员的需求和车辆状态，通过调节电机的电流大小和方向，控制电机的转速和扭矩。
逆变器则将电池系统提供的直流电转换为交流电供给电机。
电控单元负责监测和控制电池系统、电机系统和车辆系统之间的信息交互，确保各个系统的协调运行。
3. 电池系统电动汽车的电池系统是提供电能的关键组成部分。
电池系统通常采用锂离子电池、镍氢电池或铅酸电池等。
锂离子电池具有高能量密度、长寿命和低自放电率等优点，成为目前电动汽车最常用的电池类型。
电池系统通过电池管理系统监测和管理电池的状态，包括电池的电量、温度、电压和健康状况等。
电池管理系统可以优化电池的充放电过程，保证电池的安全性和稳定性，延长电池的使用寿命。
电动汽车的电机驱动系统由电机、电控系统和电池系统三个主要部分组成。
电机作为动力输出的关键，通过电流控制器调节电流大小和方向，实现转速和扭矩的控制。
电控系统负责控制电机的工作状态和性能，确保电机的稳定运行。
电池系统提供电能，并通过电池管理系统监测和管理电池状态，保证电池的安全性和稳定性。
这三个部分相互协作，共同实现电动汽车的驱动功能。
通过不断的技术创新和发展，电动汽车的电机驱动系统将进一步提升性能，满足人们对环保、高效、安全的出行需求。
学习情境 1 驱动电机的认知教案任务 1认知新能源汽车驱动电机1.1.1 电机术语和定义1. 驱动电机系统通过有效的控制策略将动力电池提供的直流电转化为交流电，实现电机的正转以及反转控制的系统。
该系统在减速/制动时将电机发出的交流电转化为直流电，将能量回收给动力蓄电池或者提供给超级电容等储能设备供给二次制动使用。
2. 驱动电机将电能转换成机械能为车辆行驶提供驱动力的电气装置，也可具备机械能转化成电能的功能。
3. 驱动电机控制器控制动力电源与驱动电机之间能量传输的装置，由控制信号接口电路、驱动电机控制电路和驱动电路组成。
4. 直流母线电压1. 电机早期的电动汽车主要采用直流电机作为驱动电机，控制方法简单易行，但是其缺点为换向器和电刷需要经常维护，因而限制了其应用的范围。
2. 功率变换器功率变换器根据所选的电机类型可分为直流直流( DC-DC)变换器和直流交流( DC-AC)变换器，其作用是根据整车控制器对电机输出转矩的要求，将蓄电池的电压与电流转换成控制电机所需的特定电压和电流。
3. 整车控制器整车控制器根据驾驶员对车辆的控制，采集加速踏板、制动踏板的信号及各种检测传感器的反馈信号，通过运算、逻辑判断等向电机控制器发出相应的指令，电机控制器通过控制功率变换器开关器件的状态控制电机运行，进而控制车辆的前进、倒退、加速及制动等，使整个驱动系统有效运行。
4. 能源系统含体积和质量在内的车辆性能约束取决于车型、车重和载重量。
能源系统则与蓄电池、燃料电池、超级电容器、飞轮及各种混合型能源相关联。
因此，电驱动系统的优选特性和组件选择过程必须在系统层面上实施，必须研究各子系统间的相互作用及系统权衡中可能的影响。
1.1.3 电动汽车用驱动电机的分类电机又称马达，是一种驱动性的电气装备，能够把电能转化为机械能，再使其转化为动能。
电动汽车驱动电机按照结构、工作原理及常用电源性质的不同，可分为直流电机、交流异步电机、永磁同步电机和开关磁阻电机等。
电动汽车电机及控制技术重点操作流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!当然，请看以下示例：电动汽车的电机及其控制技术是其关键部件之一，直接影响到车辆的动力性能和能效。
电动汽车对电动机和电机控制系统的要求摘要：电动汽车作为人类解决能源和环境问题的汽车工业新技术，已成为国内外汽车研发的热点。
驱动电机是电动汽车中的主要部件，起着至关重要的作用。
汽车行驶的特点是频繁地启动、加速、减速、停车等，在低速或爬坡时需要高转矩，在高速行驶时需要低转矩。
电动机的转速范围应能满足汽车从零到最大行驶速度的要求，即要求电动机具有高的比功率和功率密度。
因此，总结电动汽车对驱动电机的要求具有较高的理论和实际意义。
关键词：电动车驱动电动机电动机控制要求电动机要求1.1 电动汽车中电动机的应用现状电动汽车驱动电机的特性曲线如图1.1所示：图1.1电动汽车驱动电机的特性曲线这条特性曲线分为两个区域：I区恒转矩区和Ⅱ区恒功率区。
电机在恒转矩区运行时转矩保持恒定而功率随着转速的上升而线性增加；电机在恒功率区运行时功率保持恒定而转矩随着转速的上升而呈双曲线减小。
为了适应车辆的启动、加速、负荷爬坡、频繁起停等复杂工况，对转矩要求比较高，因此电动汽车主要运行于I区中，即恒转矩运行。
而当汽车车速较高，汽车行驶比较平稳时，主要克服行驶阻力，转矩消耗比较小，因此电动汽车主要运行于Ⅱ区[1]，即恒功率运行。
为了满足电动汽车的这种特性，电动汽车驱动用电机及其控制系统的要求为：在整个运行范围内具有较高的效率，以提高车辆的续驶里程；有较强的过载能力、快速的动态响应及良好的起动加速性能；调速范围宽，且低速运行时能够提供大转矩；高可靠性、高功率密度、低成本[2]。
1.2 电动汽车对电动机的要求电动汽车电动机应满足的主要要求可归纳为如下两大方面,电动机控制系统的要求和电动机本身的要求：1.2.1电动车对电动机控制系统的要求1)高电压。
在允许的范围内，尽可能采用高电压，可以减小电动机的尺寸和导线等装备的尺寸，特别是可以降低逆变器的成本。
工作电压由THS的274 V提高到THS B的500 V;在尺寸不变的条件下，最高功率由33 kW提高到50 kW,最大转矩由350 N.m提高到400ON.m。
电动汽车用电机及其控制系统
主要研究内容
充分考虑了电动车用感应电动机的高比功率、高效率、运行区域宽等特点，初步得出了适合于电动车用的感应电动机的优化设计方法。
对电机进行温度场的数值计算。
通过合理的优化结构设计，在满足机械强度的前提下尽量减小各零部件的体积和重量。
在实现跟随转速的力矩控制基础上，在提高控制速度、控制精度、CAN总线通讯速度及可靠性等方面开展了研究。
实现了电启机、电启车、电驱动、发动机单独驱动、混合驱动、再生制动六种工作模式。
采用具有CAN 接口的DSP做为控制器的CPU。
进行了磁通矢量调节的直接转矩控制器的开发，在控制算法和编程上更多的考虑混合动力车的工况要求。
仿真研究了直接力矩控制在混合动力车上的应用问题。
已在样车和小批下线车实用。
研究成果获省部级科技成果二等奖1项。
（1）水冷感应电机
（2）水冷永磁无刷电机
永磁同步式主驱动电机及其控制系统；最大转矩（60sec）150N•m；连续转矩(1hr)60 N•m；连续输出功率(1hr) 20kW
（3）交流同步式起动/发电机及其控制系统
最大转矩（60sec）45N•m；连续转矩(1hr) 15N•m；最大输出功率(60sec) 8kW；连续输出功率(1hr) 4kW
负责人：程树康
以上为哈尔滨工业大学的研究成果，不知有用否。
