研究机场跑道灯光设计及应用技巧【文章标题】：研究机场跑道灯光设计及应用技巧【导言】：在现代航空运输中，机场扮演着至关重要的角色。
而跑道作为连接飞机起降的主要场所，其设计和应用显得尤为重要。
跑道灯光设计不仅直接关系到飞机起降的安全，而且在提高航空运输效率和减少能耗方面扮演重要角色。
本文将从深度和广度的角度，评估跑道灯光设计的各个方面，并提供有关应用技巧的高质量文章，让您更深入地了解机场跑道灯光的设计与应用。
【正文】：1. 深入探讨跑道灯光的设计意义1.1 跑道灯光的安全功能跑道灯光在夜间或低能见度条件下为飞机提供了重要的导航和定位参考，确保飞机准确降落或起飞，并降低事故风险。
1.2 跑道灯光的航空运输效率合理的跑道灯光设计可以提高飞机起降的效率，减少滑行时间和等待时间，提高机场运行能力。
1.3 跑道灯光的能耗优化优化的跑道灯光设计不仅可以减少能耗，还可以延长灯具寿命，减少维护成本。
2. 跑道灯光设计的基本原则2.1 可见性原则跑道灯光的可见性对于飞行员来说至关重要，应根据飞行环境、跑道布局和飞机类别等因素进行合理设置。
2.2 色彩和亮度原则跑道灯光的颜色和亮度应符合国际民航组织（ICAO）的标准，以确保飞行员能够正确识别跑道情况，并做出准确决策。
2.3 抗干扰原则跑道灯光的设计应考虑周围环境的干扰，如周围道路、建筑物或其他光源对灯光的影响，以确保灯光的稳定性和一致性。
2.4 节能与环保原则优化的跑道灯光设计应考虑能源消耗和环境影响，采用高效能源和可再生资源，减少能源浪费和碳排放。
3. 跑道灯光应用技巧3.1 跑道中心线灯跑道中心线灯是跑道灯光系统的核心组成部分，根据不同类别的跑道和气象条件，灯光的间隔、色彩和亮度需进行相应设置。
3.2 跑道边缘灯跑道边缘灯用于指示跑道边界，以确保飞机在起降过程中保持适当的位置，颜色和亮度的设置需根据跑道宽度和植被覆盖情况等因素进行调整。
3.3 跑道入口/出口灯跑道入口/出口灯用于指示飞机的进出口位置，需要设置在合适的位置和间距，以确保飞行员能够准确找到入口/出口。
机场灯光大多数机场都有用于机场夜晚运行的某种灯光类型。
灯光系统的类型和多样性取决于所在机场的容量和运行的复杂度。
机场灯光是标准化的，因此机场为跑道和滑行道使用了相同的灯光颜色。
机场灯塔机场灯塔帮助飞行员在夜晚识别机场。
灯塔从黄昏一直运行到黎明，如果云幕高度小于1000英尺和/或地面能见度小于3法定英里(目视飞行规则最低条件)，有时它们也会被打开。
然而，对此并没有要求，因此飞行员要负责确定天气是否满足VFR条件。
灯塔的光纤分布是垂直的，使得它在水平面之上0-10度范围内最有效，尽管也可以在这个角度之上或之下很好的看到。
灯塔可能是一个全向的电容放电设备，或者它可能以恒速旋转，这样就能产生恒定间隔时间的闪烁视觉效果。
机场灯塔的灯光颜色组合表明了机场类型。
如图12-5其中一些最常见的灯塔如:∙闪烁的白色和绿色灯光表示陆地民用机场∙闪烁的白色和黄色灯光表示水上机场∙闪烁的白色，黄色和绿色灯光表示直升飞机场∙两个快速的白色闪烁，接着一个绿色闪烁说明这是一个军用机场进近灯光系统进近灯光系统主要是为从仪表飞行到着陆的目视飞行过渡提供一个手段。
系统的结构取决于跑道是精密仪表跑道还是非精密仪表跑道。
一些系统包含顺序的闪烁灯光，呈现给飞行员的就像是一个灯光球沿着跑道高速移动。
进近灯光也可以协助飞行员在夜晚时的VFR飞行。
目视下滑道指示灯目视下滑道指示灯为飞行员提供了下滑道的信息，它用于白天或者夜晚的进近。
通过保持系统提供的恰当下滑通道，飞行员应该有足够的障碍物间隔，还应该在跑道的指定部分着地。
目视进近坡度指示灯目视进近坡度指示灯(VASI)装置是最常用的目视下滑道指示灯系统。
VASI提供的障碍间隔为延伸的跑道中心线10度以内，从跑道尽头到4海里距离。
VASI有按排布置的灯光单元组成。
它们是两排和三排VASI。
两排VASI有近、远灯排，而三排VASI有近、中、远灯排。
两排VASI装置提供的目视下滑道斜度通常设定为3度。
机场灯光中国民用航空局机场司马志刚机场灯光•机场灯标和机场识别灯标•进近灯光系统•目视进近坡度指示系统•跑道灯光•滑行道灯光•其他机场灯光跑道入口灯•设有跑道边灯的跑道须设置跑道入口灯。
•跑道入口灯向跑道进近方向绿色单向发光。
跑道入口灯•如为仪表跑道或非精密进近跑道，跑道入口灯至少有六个灯具。
跑道入口识别灯•当需要使跑道入口更加明显或设置其它进近灯光实际行不通时，在非精密进近跑道的入口处设置跑道入口识别灯。
跑道入口翼排灯•当需要使精密进近跑道的入口更加明显时，或当非仪表跑道和非精密进近跑道因入口内移末设有入口灯时，在跑道入口处还应设有跑道入口翼排灯。
•入口翼排灯在跑道入口分两组对称于跑道中线。
•每个翼排灯由至少五个灯组成，垂直于跑道边灯线并伸出至少10米。
•该灯朝向进近方向单向绿色发光。
跑道入口翼排灯跑道边灯•夜间使用的跑道或昼夜使用的精密进近跑道设跑道边灯。
跑道边灯•在跑道入口内移的情况下，从跑道端至内移跑道入口之间的灯对进近方向显示为红色。
跑道末端灯•设有跑道边灯的跑道须设置跑道末端灯，跑道末端灯为向跑道方向发红色光的单向恒定发光灯。
跑道中线灯•Ⅱ类或Ⅲ类精密进近跑道或拟在跑道视程低于400米左右时供飞机起飞用的跑道须设置跑道中线灯。
跑道中线灯•Ⅰ类精密进近跑道拟在跑道视程低于400米左右时供飞机起飞或拟供高速着陆飞机降落或拟供起飞速度极高的飞机使用，而且跑道边灯之间的宽度大于50m时，也应设置跑道中线灯。
跑道中线灯•通常跑道中线灯自入口至距离跑道末端900米范围内为白色。
跑道中线灯•如跑道长度不足1800m，则应改为自跑道中点起至距离跑道末端300m处范围内为红色与白色相间。
接地区灯•Ⅱ类或Ⅲ类精密进近跑道须设置接地带灯。
接地区灯•从跑道入口开始至跑道入口后900米按间距60m(在RVR等于或大于300m时使用的跑道上)或30m(在RVR小于300m时使用的跑道上) 对称地设在跑道中线两侧。

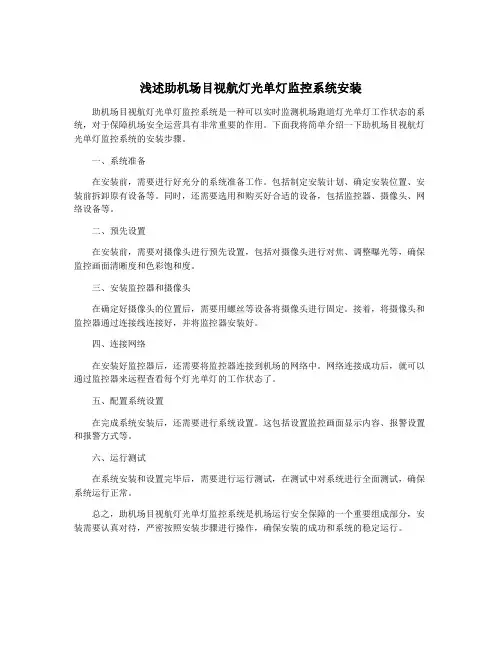

浅述助机场目视航灯光单灯监控系统安装
助机场目视航灯光单灯监控系统是一种可以实时监测机场跑道灯光单灯工作状态的系统，对于保障机场安全运营具有非常重要的作用。
下面我将简单介绍一下助机场目视航灯光单灯监控系统的安装步骤。
一、系统准备
在安装前，需要进行好充分的系统准备工作。
包括制定安装计划、确定安装位置、安装前拆卸原有设备等。
同时，还需要选用和购买好合适的设备，包括监控器、摄像头、网络设备等。
二、预先设置
在安装前，需要对摄像头进行预先设置，包括对摄像头进行对焦、调整曝光等，确保监控画面清晰度和色彩饱和度。
三、安装监控器和摄像头
在确定好摄像头的位置后，需要用螺丝等设备将摄像头进行固定。
接着，将摄像头和监控器通过连接线连接好，并将监控器安装好。
四、连接网络
在安装好监控器后，还需要将监控器连接到机场的网络中。
网络连接成功后，就可以通过监控器来远程查看每个灯光单灯的工作状态了。
五、配置系统设置
在完成系统安装后，还需要进行系统设置。
这包括设置监控画面显示内容、报警设置和报警方式等。
六、运行测试
在系统安装和设置完毕后，需要进行运行测试，在测试中对系统进行全面测试，确保系统运行正常。
总之，助机场目视航灯光单灯监控系统是机场运行安全保障的一个重要组成部分，安装需要认真对待，严密按照安装步骤进行操作，确保安装的成功和系统的稳定运行。

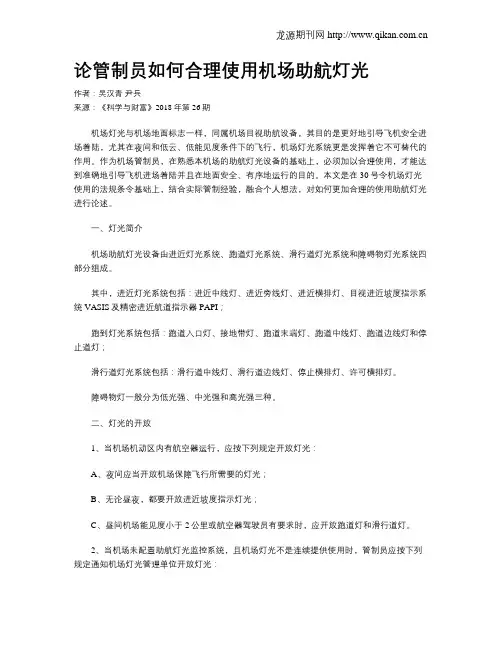

论管制员如何合理使用机场助航灯光作者：吴汉青尹兵来源：《科学与财富》2018年第26期机场灯光与机场地面标志一样，同属机场目视助航设备，其目的是更好地引导飞机安全进场着陆，尤其在夜间和低云、低能见度条件下的飞行，机场灯光系统更是发挥着它不可替代的作用。
作为机场管制员，在熟悉本机场的助航灯光设备的基础上，必须加以合理使用，才能达到准确地引导飞机进场着陆并且在地面安全、有序地运行的目的。
本文是在30号令机场灯光使用的法规条令基础上，结合实际管制经验，融合个人想法，对如何更加合理的使用助航灯光进行论述。
一、灯光简介机场助航灯光设备由进近灯光系统、跑道灯光系统、滑行道灯光系统和障碍物灯光系统四部分组成。
其中，进近灯光系统包括：进近中线灯、进近旁线灯、进近横排灯、目视进近坡度指示系统VASIS及精密进近航道指示器PAPI；跑到灯光系统包括：跑道入口灯、接地带灯、跑道末端灯、跑道中线灯、跑道边线灯和停止道灯；滑行道灯光系统包括：滑行道中线灯、滑行道边线灯、停止横排灯、许可横排灯。
障碍物灯一般分为低光强、中光强和高光强三种。
二、灯光的开放1、当机场机动区内有航空器运行，应按下列规定开放灯光：A、夜间应当开放机场保障飞行所需要的灯光；B、无论昼夜，都要开放进近坡度指示灯光；C、昼间机场能见度小于2公里或航空器驾驶员有要求时，应开放跑道灯和滑行道灯。
2、当机场未配置助航灯光监控系统，且机场灯光不是连续提供使用时，管制员应按下列规定通知机场灯光管理单位开放灯光：A、航空器预计起飞或着陆前20分钟开放灯光；B、在发生紧急情况需要开放灯光时，立即开放；C、机场在夜间或仪表飞行条件下有航空器运行时，应当开放障碍物灯。
三、灯光开放种类与级别30号令第二百七十六条规定，塔台管制员应当按照规定光度级别或者航空器驾驶员的需求，通知机场灯光管理单位配置机场进近和跑道灯光的强度。
而灯光开放种类与级别是由昼夜、跑道能见度和云高决定的。

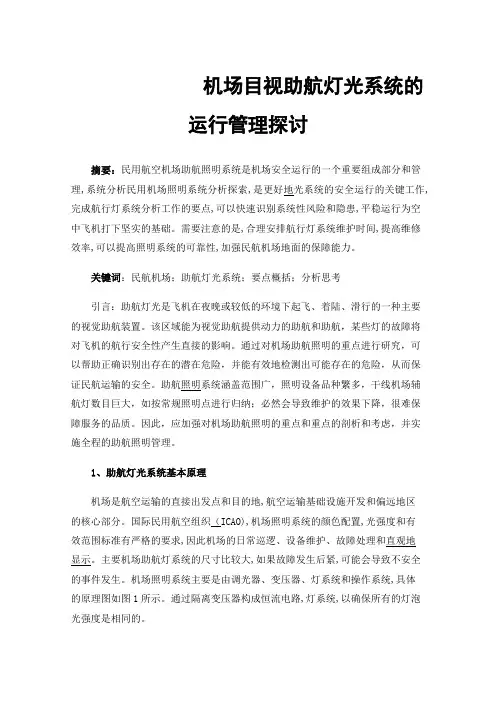

机场目视助航灯光系统的运行管理探讨摘要：民用航空机场助航照明系统是机场安全运行的一个重要组成部分和管理,系统分析民用机场照明系统分析探索,是更好地光系统的安全运行的关键工作,完成航行灯系统分析工作的要点,可以快速识别系统性风险和隐患,平稳运行为空中飞机打下坚实的基础。
需要注意的是,合理安排航行灯系统维护时间,提高维修效率,可以提高照明系统的可靠性,加强民航机场地面的保障能力。
关键词：民航机场；助航灯光系统；要点概括；分析思考引言：助航灯光是飞机在夜晚或较低的环境下起飞、着陆、滑行的一种主要的视觉助航装置。
该区域能为视觉助航提供动力的助航和助航，某些灯的故障将对飞机的航行安全性产生直接的影响。
通过对机场助航照明的重点进行研究，可以帮助正确识别出存在的潜在危险，并能有效地检测出可能存在的危险，从而保证民航运输的安全。
助航照明系统涵盖范围广，照明设备品种繁多，干线机场辅航灯数目巨大，如按常规照明点进行归纳；必然会导致维护的效果下降，很难保障服务的品质。
因此，应加强对机场助航照明的重点和重点的剖析和考虑，并实施全程的助航照明管理。
1、助航灯光系统基本原理机场是航空运输的直接出发点和目的地,航空运输基础设施开发和偏远地区的核心部分。
国际民用航空组织（ICAO),机场照明系统的颜色配置,光强度和有效范围标准有严格的要求,因此机场的日常巡逻、设备维护、故障处理和直观地显示。
主要机场助航灯系统的尺寸比较大,如果故障发生后紧,可能会导致不安全的事件发生。
机场照明系统主要是由调光器、变压器、灯系统和操作系统,具体的原理图如图1所示。
通过隔离变压器构成恒流电路,灯系统,以确保所有的灯泡光强度是相同的。
图1助航灯光系统组成图2、光系统基本结构和功能描述根据安装的位置和功能不同的机场照明系统可分为近照明系统,照明系统,滑行道照明系统和梯度光系统。
光系统主要包括以下内容:（1）灯光系统的方法:简单和容易的方法,简单类型B方法的灯光,我类精密进近灯,灯光II / III精度方法。
飞机场跑道灯光系统的设计与应用随着航空业的迅速发展和技术的不断进步，飞机场跑道灯光系统成为了飞行安全和航班正常运行的重要组成部分。
本文将对飞机场跑道灯光系统的设计与应用进行探讨，并探索其在航空领域中的重要性和作用。
一、飞机场跑道灯光系统的设计原则1. 安全性原则：飞机场跑道灯光系统的设计首要考虑是确保航班起降的安全。
因此，灯光系统必须具备良好的可见性，以便飞行员在夜间和恶劣天气条件下准确判断跑道、滑行道和停机坪等各个区域的位置。
灯光的亮度、色彩、闪烁频率等参数需要根据国际标准和建议进行合理规划和设计。
2. 可靠性原则：飞机场跑道灯光系统作为一项关乎飞行安全的设施，必须具备高度可靠性。
在设计中应考虑独立供电、灯光模块可更换等多种手段，以确保在跑道灯光系统出现故障时能够及时修复或更换，减少对航班运行的影响。
3. 经济性原则：飞机场跑道灯光系统的设计需要综合考虑投资成本、维护成本和能源消耗等因素。
应采用节能的灯光源、合理布置灯具、降低维护频率等措施，以降低系统的运营成本。
二、飞机场跑道灯光系统的组成和分类飞机场跑道灯光系统主要由跑道中线灯、跑道边线灯、跑道端灯、跑道入口灯、跑道标志灯等组成。
根据功能和位置的不同，可以分为以下几类：1. 中线灯：位于跑道两边，用来指示飞机中线的灯光。
一般采用独立供电或太阳能供电，亮度较高。
2. 边线灯：位于跑道边缘，用来指示飞机在跑道上的位置。
一般采用低能耗的LED灯光源，可根据需要调整亮度和颜色。
3. 端灯：位于跑道两端，用于指示跑道的起点和终点。
通常采用红色灯光，以确保飞机在夜间和复杂天气条件下能够准确识别跑道的范围。
4. 入口灯：位于跑道入口处，用于引导进入跑道的飞机。
一般采用大功率的灯光源，以便飞行员远距离识别和导航。
5. 标志灯：用于标示跑道的特定区域，例如滑行道、停机坪等。
一般采用特殊形状和色彩的灯光，以便飞行员识别。
三、飞机场跑道灯光系统的应用1. 夜间起降：飞机在夜间起降时，跑道灯光系统起着至关重要的作用。
机场灯光系统进近灯光系统1．进近中线灯：安装于跑道中线上的一个固定灯标，其颜色为可变白色。
1、2、3类精密进近灯光，延伸至跑道入口不少于900米，灯具间隔30米，如果是简易跑道，进近灯光则延伸至离跑道入口不少于420米，灯具纵向间隔为60米。
2．进近横排灯：在跑道入口300米处设置横排灯（2、3类精密进近跑道在跑道入口150米和300米各设置一排），灯光颜色为可变白色。
横排灯与跑道中线垂直并被平分为18米至30米的直线灯组，每边内侧的灯距，距跑道中线延长线4．5米，各向外再设7个灯。
灯的横向间隔为1．5米。
3．进近旁线灯：2、3类精密进近跑道一般都安装旁线灯，灯光的颜色为红色。
从跑道入口延伸至270米处，灯的间距为30米。
4．目视进近坡度指示灯：该指示灯由多组成对灯组组成，一般分为筒式、三排式或T式三种。
种类不同灯组数量也不同，安装的位置也有所区别。
有的对称地排列在跑道两侧，多数则排列在跑道左侧。
根据可降机型的不同，跑道入口也有所区别，一般为300米至400米。
5．进近灯标：在跑道中线延长线上距跑道入口300米至900米处设置进近闪光灯标。
进近灯标颜色为白色闪光，但在跑道低仰角部分一般予以遮蔽，使飞行员在向进近灯标的方向起飞时，只能在离地以后才能看到灯光。
这些灯标的闪光顺序为逐个由前至后，每个灯闪光频率为1次／秒。
着陆灯光系统1．跑道边线灯：跑道边线灯必须沿跑道全长安装于与跑道中线等距平行的跑道两边边缘直线上，或在跑道边缘以外不超过3米处安装，灯光的颜色为可变白色，黄色灯光的头尾距离为600米或跑道的一半，一般取其中的较小者。
2．跑道入口灯：安装于跑道末端或靠近跑道末端外不大于3米处，灯光颜色为绿色。
跑道入口灯必须垂直于跑道轴线。
一般跑道安装的跑道入口灯不少于6个。
各类精密进近跑道安装一排跑道入口灯，灯距间隔为3米。
3．跑道端线灯：凡装有跑道边线灯的跑道必须安装端线灯。
如跑道入口灯安装在跑道端时，就可兼跑道端线灯。
机场灯光系统及其使用方法图文一、机场灯光系统概述机场灯光系统是一种辅助导航设备，旨在为飞行员提供安全的起降条件，同时在繁忙的机场中确保航班的顺利进出。
机场灯光系统主要包括跑道边灯、跑道中心线灯、滑行道灯、防撞灯和指示牌等。
二、机场灯光系统的分类机场灯光系统按照用途和类型可以分为以下几类：1. 跑道灯光系统跑道灯光系统位于跑道两侧，其目的是为了确保飞机在起飞和降落过程中能够正确地进出跑道。
2. 滑行道灯光系统滑行道灯光系统主要用于指示飞机滑行方向，以及让停机坪和其他滑行飞机更加清晰可见。
3. 防撞灯光系统防撞灯光系统包括机翼端灯、尾部下方灯和机尾上灯等。
其作用是在夜间和恶劣的天气条件下为其他飞机提供可见性。
三、机场灯光系统的组成机场灯光系统包括以下几个核心元件：1. 灯光控制柜灯光控制柜是机场灯光系统中的控制中心，通过控制柜可以对整个机场灯光系统进行集中控制。
2. 供电系统机场灯光系统通常使用交流电源供电，供电系统主要包括主电源、备用电源和自动转换开关等。
3. 灯管和透镜灯管和透镜是机场灯光系统中最重要的元件之一，其作用是将发出的光线聚焦在设定的区域内，以实现导航和预警等功能。
四、机场灯光系统的使用方法使用机场灯光系统时需要遵循以下注意事项：1. 注意安全在使用机场灯光系统过程中，需要注意自身安全和周围环境的安全，以免出现意外情况。
2. 确保光线清晰飞行员应通过开启夜间模式和调节亮度等方式确保光线清晰可见，以及减少不必要的眩光和反射。
3. 遵守操作规范飞行员应遵守机场的操作规范，正确操作灯光系统，以保证起降和滑行的安全。
五、机场灯光系统是现代民航发展中重要的组成部分，其作用不可忽视。
飞行员应对机场灯光系统有深入的了解，并在使用过程中遵守相关规范，以确保飞行的安全和效率。
机场助航灯光系统技术及应用研究摘要：针对民航机场进场过程中可能出现的滑梯引导问题，通过采用轻型系统技术，为飞行员进场情况、恶劣天气条件、地面滑动等提供良好的导航效果，采用先进的滑梯引导系统，可以有效地提高系统的精度，同时可以有效地提高机场的安全性和效率，对民航的发展和安全具有很大的工程应用价值。
关键词：机场助航；灯光系统；技术及应用一、绪论1.系统模型机场导航灯光系统主要包括进场灯光子系统、滑行道灯光子系统、跑道灯光子系统等。
工作人员可以通过灯塔和观测站对航行灯进行调节和控制，从而达到对民航进行准确制导的目的。
系统在滑动面和跑道线,当飞机通道从机场10公里,当飞行员通道不能依赖视觉的入口,飞机的导航系统通过雷达搜索轴承,根据光飞行的飞行员判断入口,然后调整飞机姿态直至飞行员视至航道入口，系统模型如图1所示。
通航照明系统的稳定运行除了依靠强大的计算机智能计算外，还需要保证其供电的稳定性，防止停电。
供电以市政供电为主，柴油发电机组供电为后备电源。
图1系统模型目前常用的供电方式是并联和串联供电。
并联供电是将导航灯直接连接到跑道两侧或中间的市电上，既方便增加和减少负荷，同时又降低了成本。
但由于线路电压下降，远端灯的亮度低于近端灯的亮度，严重影响导航效果。
系列电源是跟踪所有的灯在一起,增加了隔离变压器,以避免短路光损伤,同时为了保证恒流状态,当前在增加了恒流调光器的力量,利用安装成本大大提高,但连接方式要保证在任何天气条件下都能人工调节灯的亮度，提高了通道引导效果。
2.助航灯光系统基本流程导航照明系统如图2所示，系统的基本流程主要包括雷达和红外跟踪、通道指示灯、数据融合，以及控制单元和伺服装置，包括雷达和导航指示灯安装在伺服装置上，跟踪装置有红外成像和数字成像两种功能，该功能可以在日常天气条件下使用数字成像，红外跟踪模式可以在夜间或复杂天气条件下使用。
图2助航灯光系统流程二、助航灯光系统目标搜索和跟踪空中雷达具有较强的搜索能力,发出高频无线电波反射,触摸目标在雷达屏幕上飞机后,根据反弹当面对障碍在雷达屏幕上的窗口,显示飞机飞行轨迹的光弱,和描述的方向飞行,可以及时报告飞机的位置。
