塔吊十字梁式桩基础工程专项施工方案
- 格式:docx
- 大小:2.37 MB
- 文档页数:53
一、编制依据:十二、工程概况:1.建筑和结构概况2.自然概况本场地土质自上而下为:1)素填土、(2)粉质粘土、(3)中细砂、(4)粗砂、(5)强风化片麻岩。
工程室外设计地平为绝对标高57.4m,为避免塔吊基础与后期室外管线地面等冲突,以减少拆除费用,将塔吊基础上平标高定为绝对标高56.5m。
考虑现场地质条件,该处绝对标高52米以上均为素填土,且下层粉质粘土承载力(140 kPa)均不能满足塔吊要求的基础承载力200 kPa,因此经研究采用同主体基础一样的预应力高强混凝土管桩基础。
十三、塔吊布设及基础验算1.布设位置:根据工程实际需要及集团公司塔吊调用情况,现场在两栋楼间拟设TC4208塔吊1台,做为主体工程施工阶段主要垂直运输工具。
塔吊位置平面布置见后附图。
2、塔吊基础设计:1)考虑安全性、经济性要求,地基拟采用预应力高强混凝土管桩基础,共设5根。
塔吊基础地基施工方法如下:桩机作业范围内的场地挖土(同楼一起挖),挖至绝对标高55.30,放线打桩,截桩,人工清土至标高,浇筑垫层,垫层上平比桩顶(绝对标高为55.05米)低5㎝,绑扎钢筋,支设模板,预埋螺栓,浇筑C30混凝土,砼浇筑12h后浇水养护。
承台浇筑后实体强度达到设计强度100%时方可进行塔吊安装工作。
桩头与承台连接参见图集L10G40中规定执行操作,填芯砼强度C35,采用微膨胀砼浇筑。
3、承载力验算:1)、参数塔吊型号: TC4208;塔吊起升高度H: 30.000m;塔吊倾覆力矩M: 400kN.m;塔身宽度B: 2.500m;塔吊自重G: 260kN;最大起重荷载Q: 40.000kN;桩间距l: 4.3m;桩直径d: 0.400m;桩钢筋级别: III级钢;混凝土强度等级: C30;交叉梁截面宽度: 1.2m;交叉梁截面高度: 1.200m;交叉梁长度: 7.07m;桩入土深度: 12.500m;保护层厚度: 25.000mm。
2.TC4208塔吊基础验算:塔身重量:P=260KN基础承台自重:G=(16.2m2×1.2m)×25 KN/ m2 =486KN桩自身重量(按桩直径R=0.4m,长l=12.5米):G1=3.14×0.4×13×25×5=204.1KN桩竖向承载力验算: 1).单桩承载力验算:1、塔吊基础要求承载力为200 KN/ m 22、塔吊基础承台面积S=7.07×1.2+(7.07-1.2)×1.2+[(2.5/2-0.6×1.414)×1.414]2/2×4=16.2 m 2塔吊基础对单桩产生的竖向力为:200×16.2/5=648 KN 设计单桩承载力特征值为700 KN >648 KN ,符合设计要求 2).群桩承载力验算:按塔吊基础图要求,地基承载力不得小于200KN/m 2,按最大值考虑, 受力面积S=16.2m 2塔吊基础设5根桩,群桩效应系数K 取1,桩基础设计承载力为700×5=3500 KN >F=200×16.2=3240KN<700×5=3500KN,故满足要求。
桩基础塔吊基础施工方案(7.14)一、项目背景桩基础和塔吊基础是大型建筑施工中至关重要的工程环节。
本文将围绕桩基础和塔吊基础施工方案展开详细介绍,以确保施工过程安全、高效、顺利。
二、桩基础施工方案2.1. 施工前准备在进行桩基础施工前,需要对现场进行详细的勘测和规划,确保桩基础施工的准确性和稳定性。
同时,准备好相应的施工设备和材料,包括桩机、钢筋、混凝土等。
2.2. 施工步骤1.桩基础定位:根据设计图纸要求,确定桩基础各个位置的坐标,进行标定。
2.钻孔:使用桩机进行钻孔作业,保证孔的垂直度和直径符合设计要求。
3.钢筋笼安装:在钻好的孔内安装钢筋笼,确保钢筋笼与孔壁之间有足够的间隙,以便浇筑混凝土。
4.浇筑混凝土:将预先调配好的混凝土倒入孔内,确保充实并震实,同时注意防止混凝土渗漏。
5.养护处理:对已浇筑的桩基础进行养护处理,保证混凝土的强度和稳定性。
三、塔吊基础施工方案3.1. 施工前准备在进行塔吊基础施工前,同样需要对施工现场进行仔细的勘测和规划,确保施工顺利进行。
准备好所需的设备和材料,包括混凝土搅拌机、模板、钢筋等。
3.2. 施工步骤1.基础布置:根据设计图纸要求,确定塔吊基础的布置位置和尺寸。
2.模板安装:根据设计要求安装好塔吊基础的模板,确保模板的准确性和稳定性。
3.钢筋绑扎:在模板内安装好所需的钢筋,保证钢筋的数量和位置符合设计要求。
4.浇筑混凝土:将预先调配好的混凝土倒入模板内,注意搅拌均匀和浇筑均匀,避免混凝土渗漏。
5.模板拆除:待混凝土达到强度要求后,拆除模板,进行进一步的养护处理和检查。
四、总结桩基础和塔吊基础施工是大型建筑工程中的重要环节,对施工质量和安全具有至关重要的影响。
通过详细的施工方案规划和实施,可以确保施工过程的顺利进行,保证工程质量和安全。
在实际施工中,还需严格按照设计图纸和相关规范要求进行操作,保证施工过程符合标准和要求。

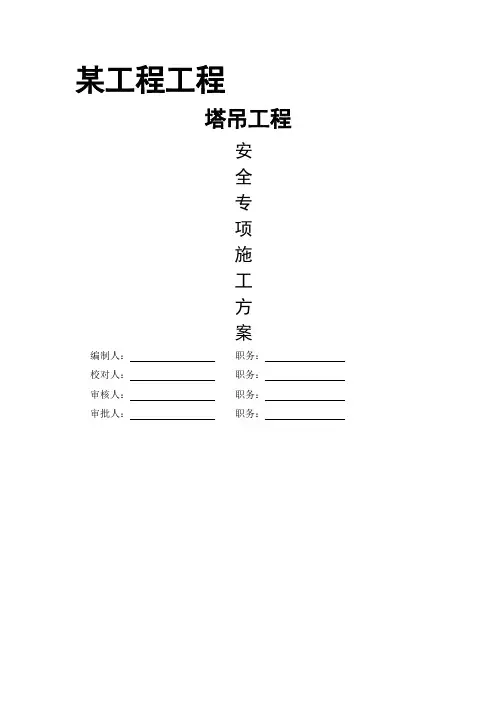

某工程工程塔吊工程安全专项施工方案编制人:职务:校对人:职务:审核人:职务:审批人:职务:目录第一章工程概况--------------------------------------------------- 1一、危大工程概况和特点----------------------------------------- 1二、施工平面布置----------------------------------------------- 6三、施工要求--------------------------------------------------- 6四、技术保证条件----------------------------------------------- 7第二章编制依据--------------------------------------------------- 7第三章施工计划--------------------------------------------------- 9一、施工进度计划----------------------------------------------- 9二、材料与设备计划--------------------------------------------- 9第四章施工工艺技术---------------------------------------------- 11一、技术参数-------------------------------------------------- 11二、施工工艺流程---------------------------------------------- 14三、施工方法-------------------------------------------------- 16四、操作要求-------------------------------------------------- 20五、检查要求-------------------------------------------------- 23第五章施工安全保证体系------------------------------------------ 26一、组织保障措施---------------------------------------------- 26二、技术措施-------------------------------------------------- 29三、监测监控措施---------------------------------------------- 31第六章施工管理及作业人员配备和分工 ------------------------------ 32一、施工管理人员---------------------------------------------- 32二、安全生产管理人员------------------------------------------ 33三、特种作业人员---------------------------------------------- 33四、其他作业人员---------------------------------------------- 34第七章验收要求-------------------------------------------------- 34一、验收标准-------------------------------------------------- 34二、验收程序-------------------------------------------------- 35三、验收内容-------------------------------------------------- 35四、验收人员-------------------------------------------------- 37第八章应急处置措施---------------------------------------------- 38第九章计算书及相关施工图纸-------------------------------------- 39一、计算书---------------------------------------------------- 39二、施工图纸-------------------------------------------------- 55第一章工程概况一、危大工程概况和特点【工程概况应针对该危险性较大的分部分项工程的特点及要求进行编写】1、工程基本情况2、各责任主体名称3、地质条件本建筑场地位于第四纪钱塘江河口相冲海积平原。

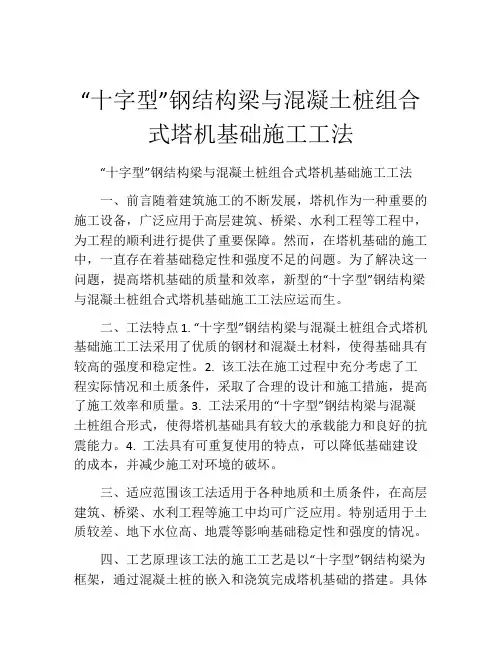

“十字型”钢结构梁与混凝土桩组合式塔机基础施工工法“十字型”钢结构梁与混凝土桩组合式塔机基础施工工法一、前言随着城市建设的不断发展,塔机的使用需求也越来越大。
然而,在建设现场施工塔机基础时,常常会遇到土质松软、承载力不足等问题,这给工程的安全和施工进度带来了巨大的挑战。
为应对这一难题,工程专家研发了“十字型”钢结构梁与混凝土桩组合式塔机基础施工工法,以期提高塔机基础的稳定性和承载力,从而为塔机的施工提供了可靠的基础支撑。
二、工法特点“十字型”钢结构梁与混凝土桩组合式塔机基础施工工法的特点如下:1. 结构稳定性高:通过采用钢结构梁与混凝土桩的组合,使得塔机基础的承载能力得到了大幅提升,能够满足塔机各个工作状态下的要求。
2. 施工进度快:由于该工法使用模块化构件,在施工过程中可以并行进行,提高了施工效率,缩短了施工周期。
3. 适应性广:该工法适用于各种土质条件,无论是坚硬的岩石地层还是松软的填土地基都可以施工。
三、适应范围“十字型”钢结构梁与混凝土桩组合式塔机基础施工工法适用于以下情况:1. 塔机的使用高度较大,存在较高的自重和工作荷载。
2. 建筑现场地质条件较差,土壤承载能力较低。
3. 施工时间紧迫,需要快速完成塔机基础施工。
四、工艺原理施工工法与实际工程之间的联系主要体现在以下几个方面:1. 基础设计:根据塔机的高度、自重和工作荷载等参数,结合地质条件,进行合理的基础设计,确定梁和桩的尺寸和布置方式。
2. 材料选择:选择合适的钢材和混凝土材料,保证基础的强度和稳定性。
3. 施工过程中的技术措施:采取合适的施工方法,确保梁和桩的精确定位,保证基础结构的准确度和稳定性。
五、施工工艺施工工法的主要施工阶段包括以下内容:1. 基础准备工作:对施工区域进行清理和平整,确保基础施工的顺利进行。
2. 钢结构梁施工:按照设计要求,组装和焊接钢结构梁,在施工现场进行安装。
3. 混凝土桩施工:根据设计要求,选择合适的桩的类型和尺寸,进行现场浇筑和固化。
“十字型”钢结构梁与混凝土桩组合式塔机基础施工工法“十字型”钢结构梁与混凝土桩组合式塔机基础施工工法一、前言随着建筑施工的不断发展,塔机作为一种重要的施工设备,广泛应用于高层建筑、桥梁、水利工程等工程中,为工程的顺利进行提供了重要保障。
然而,在塔机基础的施工中,一直存在着基础稳定性和强度不足的问题。
为了解决这一问题,提高塔机基础的质量和效率,新型的“十字型”钢结构梁与混凝土桩组合式塔机基础施工工法应运而生。
二、工法特点1. “十字型”钢结构梁与混凝土桩组合式塔机基础施工工法采用了优质的钢材和混凝土材料,使得基础具有较高的强度和稳定性。
2. 该工法在施工过程中充分考虑了工程实际情况和土质条件,采取了合理的设计和施工措施,提高了施工效率和质量。
3. 工法采用的“十字型”钢结构梁与混凝土桩组合形式,使得塔机基础具有较大的承载能力和良好的抗震能力。
4. 工法具有可重复使用的特点,可以降低基础建设的成本,并减少施工对环境的破坏。
三、适应范围该工法适用于各种地质和土质条件,在高层建筑、桥梁、水利工程等施工中均可广泛应用。
特别适用于土质较差、地下水位高、地震等影响基础稳定性和强度的情况。
四、工艺原理该工法的施工工艺是以“十字型”钢结构梁为框架,通过混凝土桩的嵌入和浇筑完成塔机基础的搭建。
具体工艺原理如下:1. 钢结构梁的安装:首先需要根据设计要求,对钢结构梁进行精确安装和定位,确保其水平度和垂直度符合要求。
2. 混凝土桩的嵌入:在钢结构梁的基础上,按照设计要求进行混凝土桩的布置和嵌入。
桩的固定方式可以采用钢筋的拉力或打地锚等方式,以保证桩的稳固性。
3. 混凝土桩的浇筑:桩的嵌入完成后,在其周围进行混凝土的浇筑,形成固定的基础结构。
同时,在浇筑过程中要保证混凝土的均匀性和充实性,以提高基础的承载能力和稳定性。
五、施工工艺1. 基础的准备工作:包括工地的平整和清理、测绘基础位置等。
2. 钢结构梁的安装:根据设计要求,进行钢结构梁的安装和固定。
塔吊桩基础设计与施工专项方案塔吊是建筑施工中常见的起重设备之一,为了确保塔吊的稳定性和安全性,桩基础设计与施工方案是至关重要的。
以下是塔吊桩基础设计与施工专项方案的详细说明。
1.设计要求(1)承载力满足塔吊的荷载要求,确保安全可靠;(2)稳定性良好,避免倾覆和滑移;(3)施工方便、经济合理。
2.地质勘察在进行塔吊桩基础设计前,必须进行详细的地质勘察,了解地质条件,如地下水位、土质、地层等。
针对地质勘察结果,选择合适的设计参数。
3.桩基础类型选择根据地质勘察结果和设计要求,选择适合的桩基础类型。
常见的桩基础类型包括钻孔灌注桩、预制桩和钢筋混凝土桩等。
根据具体情况进行选择。
4.桩设计根据塔吊的荷载要求,进行桩身和桩头尺寸的计算和设计。
考虑到桩的自重、水平载荷和垂直载荷,确定合适的桩径和桩长。
同时还要考虑桩身和桩头的钢筋配筋计算。
5.施工方案根据桩基础设计,制定施工方案。
施工方案要包括以下内容:(1)基坑开挖:根据设计要求进行基坑开挖,确保桩身埋设深度和位置的一致性。
(2)桩基础施工:根据桩基础类型选择相应的施工方法,如钻孔灌注桩的钻孔、灌注和养护等工艺。
(3)钢筋加工与预置:根据设计要求进行桩身和桩头的钢筋加工,预置在桩孔中,并进行固定。
(4)混凝土浇筑:根据桩基础类型选择相应的混凝土浇筑方法,确保浇筑质量和连续性。
(5)养护管理:对已完成的桩基础进行养护管理,确保混凝土的强度和稳定性。
(6)验收与试载:完成桩基础施工后,进行验收和试载工作,确保桩基础的质量和稳定性。
6.安全措施在桩基础施工过程中,必须重视安全措施。
包括但不限于:(1)施工现场的安全防护;(2)操作人员的安全培训和防护装备;(3)施工设备的安全使用和定期维护。
总结:塔吊桩基础设计与施工专项方案是确保塔吊安全、稳定运行的重要措施。
在进行设计和施工时,需要根据地质条件、塔吊荷载需求和安全要求等因素进行合理的选择和设计,同时要制定详细的施工方案,并加强安全管理,以确保施工质量和施工安全。
塔吊基础专项施工方案一、施工准备在进行塔吊基础施工前,必须做好详细的施工准备工作。
具体包括以下几个方面:1.1 资料准备•拟建造塔吊基础的相关设计图纸和规范文件。
•安全生产许可证、施工许可证等必要证件。
•施工过程中所需的材料清单和设备清单。
1.2 人员组织•设立专门的施工组织管理团队,明确各岗位责任。
•培训施工人员,确保其具备相关施工技能和安全意识。
二、施工过程2.1 地基处理•根据设计要求,对施工场地进行地基处理,确保地基承载力满足要求。
•对场地进行平整和固实处理,防止基础变形。
2.2 基础测量•在地基处理完成后,进行基础的测量工作,确保基础位置和尺寸准确无误。
2.3 基础施工•按照设计要求,采用合适的材料和工艺进行基础施工。
•严格控制混凝土浇筑的质量和进度,确保基础坚固可靠。
2.4 钢筋绑扎•在基础施工完成后,进行钢筋的绑扎工作,保证基础结构的承载能力。
2.5 基础验收•完成基础施工后,进行基础的验收工作,确保基础符合设计要求和相关标准。
三、施工安全3.1 安全管理•制定详细的安全管理方案,对施工过程中可能存在的危险因素进行识别和控制。
•定期组织安全培训和应急演练,提高施工人员的安全意识和应急处理能力。
3.2 安全设施•在施工现场设置明显的安全警示标识,保证施工人员能够清楚识别危险区域。
•配备完善的安全设施,包括安全带、安全网等,确保施工人员的安全。
四、总结与展望通过本次塔吊基础专项施工方案的实施,我们严格按照设计要求和标准进行施工,保障了基础施工的质量和安全。
未来,在施工中我们将继续加强质量和安全管理,提高施工效率,为项目的顺利进行做出更大的贡献。
塔吊基础专项施工方案(范本)
一、前言
塔吊基础施工是建设工程中至关重要的环节之一,其质量和安全直接影响到整
个工程的进展和使用。
因此,编制一份科学、可行的施工方案对于塔吊基础的建设至关重要。
本文根据实际情况,提出了一份塔吊基础专项施工方案的范本,以供参考。
二、施工准备
1.确认塔吊型号和数量,准备相应的施工人员和设备。
2.制定详细的施工计划和安全措施,确保施工过程中人员和设备的安全。
3.准备好所需的材料和工具,确保施工过程顺利进行。
三、施工步骤
3.1 地面准备
1.清理施工现场,确保地面平整干净。
2.根据设计要求和施工图纸标定出塔吊基础的位置和尺寸。
3.2 基础浇筑
1.搭建模板,按照设计要求浇筑混凝土基础。
2.浇筑完成后,进行养护,确保混凝土的强度和稳定性。
3.3 安装塔吊
1.根据塔吊的安装说明书和要求,进行塔吊的安装和调试。
2.检查各个部件的连接是否牢固,确保塔吊的安全运行。
四、施工注意事项
1.施工过程中严格遵守安全操作规程,确保人员和设备的安全。
2.检查塔吊基础的质量和稳定性,避免发生倒塌和意外事故。
3.施工结束后,对施工现场进行清理整理,确保环境卫生和安全。
五、总结
通过以上专项施工方案的实施,可以有效提高塔吊基础施工的质量和效率,保
障工程的顺利进行和安全使用。
在实际施工过程中,需要根据实际情况和具体要求进行调整和完善,确保施工工作的顺利进行。
以上为塔吊基础专项施工方案的范本,希望能够对相关施工工作提供参考和帮助。
目录一、编制依据 (2)二、工程概况 (2)三、塔吊基础设计概况 (2)四、塔吊桩基础的计算 (5)4.1 3#塔吊基础计算 (5)4.2 4#塔吊基础计算 (8)五、施工组织与部署 (12)六、施工要点 (12)七、施工安全 (13)一、编制依据1.1塔吊租赁合同。
1.2根据***设计院提供的设计施工图纸和工程特点。
1.3**地质工程勘察院提供的《***工程详细勘察报告》(工程编号:勘2008-024)。
1.4湖北江汉建筑工程机械有限公司提供的TC5610塔式起重机使用说明书;长沙中联重工科技发展股份有限公司提供的TC5610塔式起重机使用说明书。
1.5《建筑机械使用安全规范》(JGJ33-2001)1.6《建筑桩基技术规范》(JGJ94-94)1.7《建筑地基基础设计规范》(GB50007-2002)1.8《混凝土结构设计规范》(GB50010-2002)1.9《建筑施工安全检查标准》(JGJ59-99)1.10国家现行桩基础工程设计、施工及验收规范等。
二、工程概况**包括1层地下室(包括1层夹层)、8层裙楼、A写字楼(26层)和B写字楼(28层),占地面积10185.7m2、总建筑面积138610.81m2。
裙楼顶标高33.9m,写字楼A高90.8m (最高点为97.8m),写字楼B高97m(最高点为104m),混凝土框架剪力墙结构。
现裙楼混凝土结构已完成,基坑周边土方回填已完成30%。
三、塔吊基础设计概况3.1 塔吊定位因业主方提出裙楼提前营业,设置于裙楼内部的1#、2#塔吊需拆除。
现1#、2#塔吊距离建筑物外边线有28m远,工程施工场地和周边场地都比较狭小,无法采用吊车拆除此两台塔吊,拟利用设置的3#、4#塔吊拆除1#、2#塔吊。
为了使设置的3#、4#塔吊既可以服务于两栋塔楼,又可以满足拆除1#、2#塔吊和先拆塔吊后拆施工升降机的要求,将3#、4#塔吊定位在铁西路与建筑物间的施工场地内(见附图一)。
桩基塔吊基础专项施工方案一、项目背景和目的为了确保桩基塔吊基础施工的安全、高效和质量,特制定此方案,为桩基塔吊基础施工提供专项指导。
二、施工准备1.设计方案:根据工程需要,进行桩基塔吊基础的设计,包括各种工程参数和施工要求。
2.施工资料准备:整理施工所需的各种资料,如设计图纸、施工图纸、施工规范等。
并按照规定备案。
三、施工前准备1.地基处理:根据设计要求,对地基进行必要的加固和处理,保证地基的承载能力和稳定性。
2.施工原料采购:按照设计要求,采购所需的施工原料,包括钢筋、混凝土等,并进行验收和备案。
四、施工工序及方法1.基础开挖:根据设计要求和现场实际情况,采用适当的开挖方法进行基础开挖,保证基础的形状、尺寸和平整度。
2.基础桩设备安装:根据设计要求和基础桩设备的尺寸,采用专业的安装方法进行基础桩设备的安装,保证其稳定性和安全性。
3.基础桩浇筑:根据基础桩设备的安装情况和设计要求,采用适当的方法进行基础桩的浇筑,确保其质量和强度。
4.基础支架搭设:根据设计要求和施工现场情况,采用专业的搭设方法进行基础支架的搭设,保证其稳定性和安全性。
5.基础拉筋安装:根据设计要求,将预埋拉筋安装到基础支架上,保证其位置的准确性和固定性。
6.混凝土浇筑:根据设计要求和现场实际情况,采用适当的方法进行混凝土的浇筑,保证其均匀性和密实度。
7.基础固化养护:对混凝土基础进行养护,保证其强度的发展和稳定性。
五、施工安全措施1.安全教育培训:对参与施工的人员进行必要的安全教育和培训,提高他们的安全意识和技能。
2.安全设施设置:根据施工现场的实际情况,设置必要的安全标志和警示牌,确保施工现场的安全和秩序。
3.安全检查监督:定期对施工现场进行安全检查和监督,发现问题及时整改,确保施工安全和质量。
六、施工质量控制1.施工现场检查:每天对施工现场进行检查,确保施工过程符合设计要求和施工规范。
2.施工工艺控制:根据设计要求和施工规范,控制施工各个工艺的施工质量,确保施工质量的稳定和可靠。
XXX工程塔吊工程安全专项施工方案编制人:职务:校对人:职务:审核人:职务:审批人:职务:目录第一章工程概况-------------------------------------------------------------- 1一、危大工程概况和特点-------------------------------------------------- 1二、施工平面布置-------------------------------------------------------- 6三、施工要求------------------------------------------------------------ 6四、技术保证条件-------------------------------------------------------- 6 第二章编制依据-------------------------------------------------------------- 7 第三章施工计划-------------------------------------------------------------- 9一、施工进度计划-------------------------------------------------------- 9二、材料与设备计划------------------------------------------------------ 9 第四章施工工艺技术--------------------------------------------------------- 10一、技术参数----------------------------------------------------------- 10二、施工工艺流程------------------------------------------------------- 13三、施工方法----------------------------------------------------------- 14四、操作要求----------------------------------------------------------- 25五、检查要求----------------------------------------------------------- 27 第五章施工安全保证体系----------------------------------------------------- 28一、组织保障措施------------------------------------------------------- 28二、技术措施----------------------------------------------------------- 31三、监测监控措施------------------------------------------------------- 33 第六章施工管理及作业人员配备和分工----------------------------------------- 33一、施工管理人员------------------------------------------------------- 33二、安全生产管理人员--------------------------------------------------- 33三、特种作业人员------------------------------------------------------- 34四、其他作业人员------------------------------------------------------- 34 第七章验收要求------------------------------------------------------------- 35一、验收标准----------------------------------------------------------- 35二、验收程序----------------------------------------------------------- 36三、验收内容----------------------------------------------------------- 36四、验收人员----------------------------------------------------------- 37 第八章应急处置措施--------------------------------------------------------- 38 第九章计算书及相关施工图纸------------------------------------------------- 39一、计算书------------------------------------------------------------- 39二、施工图纸----------------------------------------------------------- 51第一章工程概况一、危大工程概况和特点【工程概况应针对该危险性较大的分部分项工程的特点及要求进行编写】1、工程基本情况2、各责任主体名称3、地质条件本建筑场地位于第四纪钱塘江河口相冲海积平原。
场地地形简单,地势尚平坦,地貌单一。
根据xxxxx勘察报告,基坑开挖影响范围内的土层分布依次为:①层杂填土:黄灰色,稍湿,松散,西侧含较多建筑及少量植物根茎,东侧为施工活动用房搭建,表部为混凝土地坪。
层厚为0.25~2.40m。
②-1层粘质粉土:灰黄色~灰色,湿,稍密~中密。
切面粗糙无光泽,含氧化铁及云母屑,摇震反应迅速,干强度低,韧性低。
层厚为1.60~4.75m。
②-2层砂质粉土:灰色,湿,稍密,含氧化铁。
切面粗糙无光泽,具水平层理,含云母屑,摇震反应迅速,干强度低,韧性低,性质均匀性较差。
层厚为3.70~6.70m。
②-3层砂质粉土夹粉砂:灰色,湿,稍密~中密。
切面粗糙无光泽,具水平层理,含云母屑,局部相变为粉砂,摇震反应迅速,干强度低,韧性低。
层厚为2.00~4.40m。
③-1层淤泥质粉质粘土:灰色,饱和,流塑。
切面粗糙无光泽,夹粉土薄层,含有机质,少量植物残体,具较高灵敏度,无摇震反应,干强度中等,韧性中等。
层厚为6.30~9.65m。
③-2层淤泥质粉质粘土:灰色,饱和,流塑。
切面较光滑稍有光泽,含有机质及少量植物残体,具较高灵敏度,局部具层理,夹粉土薄层,无摇震反应,干强度和韧性中等。
层厚为7.70~10.40m。
③-3层淤泥质粉质粘土夹粉土:灰色,饱和,流塑。
切面粗糙无光泽,呈层状,夹粉土薄层,含云母屑,局部稍有摇震反应,干强度和韧性中等。
层厚为2.35~5.20m。
④层粉质粘土:褐灰色,饱和,软塑。
切面粗糙无光泽,含有机质,少量植物残体,无摇震反应,干强度和韧性中等。
层厚为0.60~1.50m。
⑥-1层粉砂:褐灰色,很湿,中密,局部含少量粘性土及贝壳碎片、局部为细砂。
层厚为6.30~11.40m。
⑥-2层含砂粉质粘土:褐灰色,饱和,软塑~可塑,切面粗糙无光泽,局部粉砂含量较高,无摇震反应,干强度中等,韧性中等。
层厚为0.40~5.65m。
⑥-3层圆砾:灰色,很湿,中密-密实,含砾石约45%,卵石约15%,约5%左右粘性土,其余以中细砂充填。
砾石以亚圆形为主,成份以砂岩、石英砂岩为主,一般粒径0.3-2cm,最大粒径5cm。
合金钻钻进时,机器跳动一般,干钻不易钻进,4、周边环境基坑南面为已建无名路,地下室外墙线离用地红线最近约3.16m,离无名路边线最近约8.25m;基坑东面为已建无利路,地下室外墙线离用地红线最近约3.2m,离伊无利路边线最近约12m;基坑坑东面为在建的XX工程(管桩基础,一层地下室开挖约6.0m,原围护采用SMW工法结合一道钢筋混凝土支撑),地下室外墙线线离用地红线最近约3.39m。
基坑坑西面为有高压线路距用地红线地最近约3.39m。
注意防护。
二、施工平面布置三、施工要求1、尽可能满足覆盖工作面的原则。
2、满足最大材料和构件重量的吊运要求。
3、便于安装及拆除的要求。
4、内塔布置在结构受力合理,便于留洞及处理的部位。
四、技术保证条件1、安全网络2、塔吊的搭设和拆除需严格执行该《专项施工方案》。
第二章编制依据1、相关法律、法规、规范性文件、标准、规范类别名称编号法规中华人民共和国建筑法主席令第19号建筑工程质量管理条例国务院令第279号建设工程安全生产管理条例国务院令第393号危险性较大的分部分项工程安全管理规定建设部第37号令2、设计文件3、施工合同建设工程施工合同第三章施工计划一、施工进度计划【请补充施工进度计划】二、材料与设备计划1、钢材、水泥、砂、石子、外加剂等原材料进场时,按现行国家标准《混凝土结构工程施工质量验收规范》GB50204和《钢结构工程施工质量验收规范》GB50205的规定作材料性能检验。
2、焊接材料的品种、规格、性能等符合国家产品标准和设计要求。
焊条等焊接材料与母材的匹配符合设计要求及《钢结构焊接规范》GB50661-2011的规定。
3、材料需要计划序号名称规格材质单位数量备注1 道木160×250×2500 / 根xxx /2 半圆管/ / 个xxx /3 铅丝#10 / 盘xxx /4、机械设备需要计划第四章施工工艺技术一、技术参数1、塔吊选型本工程选用二台塔吊均为浙江省xx集团生产的QTZ80(ZJ5710)说明:安装附着架前,塔机最大工作高度40m,超过此高度必须安装附着架。
塔机固定在基础上,在塔机未采用附着装置前,对基础产生的载荷值。
在这种情况下,基础所受的载荷最大。
2、塔吊布置(1)、根据本工程实际情况以及建筑物总平面布置,1#塔吊设置于G~H / ③~④轴间,2#塔吊设置于G~H / 13~14轴间(具体位置详见塔吊平面布置示意图)。
基础采用灌注桩+混凝土承台形式(2)、每台塔吊设置独立配电箱,设在塔机约2m处。
(3)、塔基周围要求基本平整无障碍物。
(4)、塔吊最大臂长及初装高度:【十字梁式桩基础】桩混凝土自重γz(kN/m3) 25 桩混凝土保护层厚度б(mm) 50桩入土深度l t(m) 25.7 桩身承载力设计值(kN) 5411.143二、施工工艺流程1、塔吊基础施工流程2、塔吊安装流程预埋锚栓或地下节—安装基础节或过渡节—安装一节标准节—安装爬升架—安装回转机构平台—安装塔顶—安装平衡臂—安装一块平衡重及拉杆—安装起重臂及拉杆—安装全部平衡重—利用爬升架安装标准节—调整安全装置—检查验收—塔机运转。
