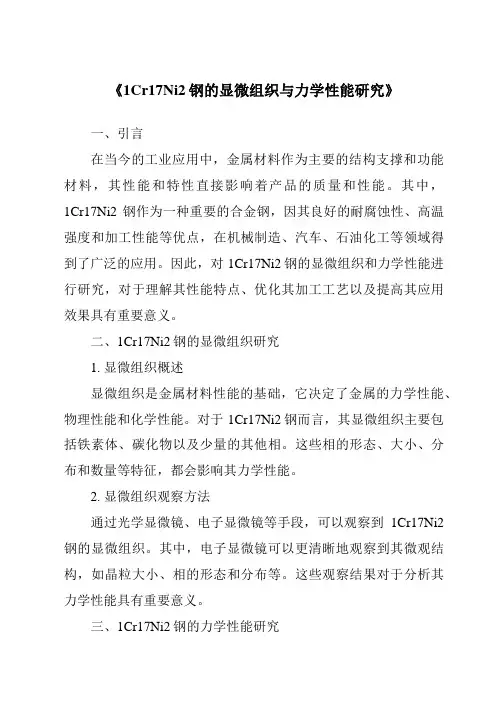

《1Cr17Ni2钢的显微组织与力学性能研究》一、引言在当今的工业应用中，金属材料作为主要的结构支撑和功能材料，其性能和特性直接影响着产品的质量和性能。

其中，1Cr17Ni2钢作为一种重要的合金钢，因其良好的耐腐蚀性、高温强度和加工性能等优点，在机械制造、汽车、石油化工等领域得到了广泛的应用。

因此，对1Cr17Ni2钢的显微组织和力学性能进行研究，对于理解其性能特点、优化其加工工艺以及提高其应用效果具有重要意义。

二、1Cr17Ni2钢的显微组织研究1. 显微组织概述显微组织是金属材料性能的基础，它决定了金属的力学性能、物理性能和化学性能。

对于1Cr17Ni2钢而言，其显微组织主要包括铁素体、碳化物以及少量的其他相。

这些相的形态、大小、分布和数量等特征，都会影响其力学性能。

2. 显微组织观察方法通过光学显微镜、电子显微镜等手段，可以观察到1Cr17Ni2钢的显微组织。

其中，电子显微镜可以更清晰地观察到其微观结构，如晶粒大小、相的形态和分布等。

这些观察结果对于分析其力学性能具有重要意义。

三、1Cr17Ni2钢的力学性能研究1. 力学性能指标1Cr17Ni2钢的力学性能主要包括强度、硬度、韧性、塑性等指标。

这些指标反映了材料在受力时的抵抗能力、变形能力和破坏能力等。

2. 力学性能测试方法通过拉伸试验、冲击试验、硬度试验等方法，可以测试出1Cr17Ni2钢的力学性能指标。

其中，拉伸试验可以测试其抗拉强度、屈服强度和延伸率等；冲击试验可以测试其抗冲击性能；硬度试验则可以快速检测其硬度等性能。

四、显微组织与力学性能的关系1Cr17Ni2钢的显微组织与力学性能之间存在着密切的关系。

首先，铁素体的大小和分布会影响材料的塑性和韧性；其次，碳化物的形态和分布会影响材料的强度和硬度；此外，其他相的种类和数量也会对材料的整体性能产生影响。

因此，优化1Cr17Ni2钢的显微组织，可以有效提高其力学性能。

五、结论通过对1Cr17Ni2钢的显微组织和力学性能进行研究，我们可以发现其显微组织对其力学性能有着重要的影响。

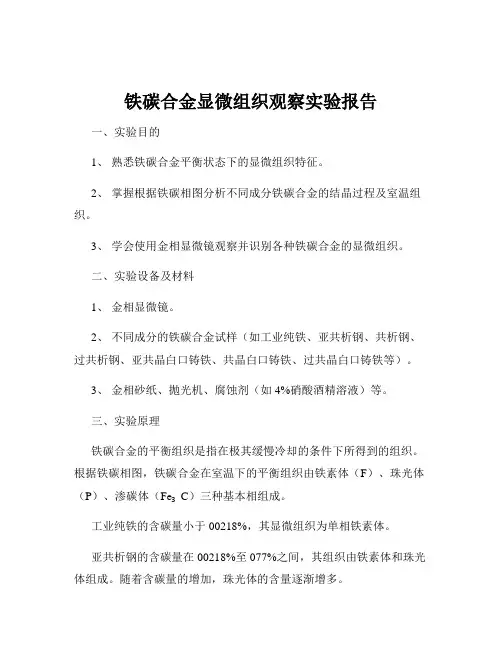

铁碳合金显微组织观察实验报告一、实验目的1、熟悉铁碳合金平衡状态下的显微组织特征。

2、掌握根据铁碳相图分析不同成分铁碳合金的结晶过程及室温组织。

3、学会使用金相显微镜观察并识别各种铁碳合金的显微组织。

二、实验设备及材料1、金相显微镜。

2、不同成分的铁碳合金试样（如工业纯铁、亚共析钢、共析钢、过共析钢、亚共晶白口铸铁、共晶白口铸铁、过共晶白口铸铁等）。

3、金相砂纸、抛光机、腐蚀剂（如 4%硝酸酒精溶液）等。

三、实验原理铁碳合金的平衡组织是指在极其缓慢冷却的条件下所得到的组织。

根据铁碳相图，铁碳合金在室温下的平衡组织由铁素体（F）、珠光体（P）、渗碳体（Fe₃C）三种基本相组成。

工业纯铁的含碳量小于 00218%，其显微组织为单相铁素体。

亚共析钢的含碳量在 00218%至 077%之间，其组织由铁素体和珠光体组成。

随着含碳量的增加，珠光体的含量逐渐增多。

共析钢的含碳量为 077%，其组织全部为珠光体。

过共析钢的含碳量在 077%至 211%之间，其组织由珠光体和二次渗碳体组成。

亚共晶白口铸铁的含碳量在 211%至 43%之间，其组织由珠光体、二次渗碳体和莱氏体组成。

共晶白口铸铁的含碳量为 43%，其组织为莱氏体。

过共晶白口铸铁的含碳量大于 43%，其组织由一次渗碳体和莱氏体组成。

通过对不同成分铁碳合金的显微组织观察，可以确定其成分，并分析其性能。

四、实验步骤1、制备试样取样：从不同成分的铁碳合金材料上截取合适尺寸的试样。

镶嵌：对于尺寸较小的试样，采用镶嵌的方法将其固定在镶嵌材料中，以便后续的磨制和抛光。

磨制：依次使用不同粗细的金相砂纸对试样进行磨制，每更换一次砂纸，应将试样旋转 90°，并将上一道砂纸的磨痕完全去除，直至试样表面平整、光滑，且磨痕方向一致。

抛光：将磨制好的试样在抛光机上进行抛光，直至试样表面光亮如镜，无任何磨痕和划痕。

2、腐蚀试样用酒精清洗抛光后的试样表面，去除表面的油污和杂质。

实验七钢在不同热处理状态下的显微组织一、实验目的1. 观察碳钢经不同形式热处理后的显微组织特征。

2. 了解热处理工艺对钢的组织和性能的影响。

二、实验原理钢经退火处理后的显微组织基本上与Fe–FeC相图中的各种平衡组织相似，3但在快速冷却条件下的显微组织不能用铁碳相图来加以分析，而应由过冷奥氏体等温转变曲线（C曲线）或连续冷却转变曲线来确定，如图7-1所示共析钢奥氏体等温曲线。

随着冷却条件的不同，过冷奥氏体将发生不同类型的转变。

共析钢过冷奥氏体在不同温度条件下转变的组织特征及性能如表7-1所示。

图7-1 共析钢的奥氏体等温转变曲线珠光体型组织它包括有粗片状珠光体，如图7-2所示；索氏体（细片状珠光体），如图7-3所示；屈氏体（极细片状珠光体），如图7-4所示。

它们都是由铁素体和渗碳体两相组成的机械混合物，它们之间在组织形态上的差别只是片层厚薄不同。

在珠光体型组织中层片越细，强度及硬度则越高，而塑性和韧性则越好。

贝氏体组织贝氏体是过冷奥氏体在珠光体转变区以下，Ms点以上的中温转变产物。

它是由一定饱和度的铁素体和渗碳体组成的两相混合物，但其金相组织形态不像珠光体组织那样成片层相间排列。

根据过冷奥氏体的转变温度不同，贝氏体又分为上贝氏体和下贝氏体。

上贝氏本组织呈暗灰色羽毛状特征，其显微组织如图7-5所示；下贝氏体，组织呈黑色竹叶状特征，其显微组织如图7-6所示。

a—光学显微组织b—电子显微组织图7-2 珠光体的显微组织a—光学显微组织b—电子显微组织图7-3 索氏体a）光学显微镜500X b）电子显微15000X图7-4 屈氏体500X 500X图7-5 上贝氏体图7-6 下贝氏体马氏体碳在α-Fe中的过饱和固溶体叫做马氏体，它是淬火所得到的组织。

马氏体的组织形态可依马氏体含碳量的高低不同而形成两种形态。

一种是板条状马氏体，其显微组织如图7-7所示，主要出现在低碳钢，故又称为低碳马氏体；一种是针状马氏体，其显微组织如图7-8所示，主要出现在高碳钢，所以又叫高碳马氏体。

钢的非平衡组织特征与性能分析一、实验目的1.观察常用钢经不同热处理后的显微组织。

2.掌握热处理工艺对钢组织和性能的影响。

3.熟悉常用钢典型热处理组织的形态及特征。

二、实验内容概述碳钢经退火、正火可得到平衡或接近平衡组织，经淬火得到的是非平衡组织。

共析钢过冷奥氏体在不同温度等温转变的组织及性能列于表6-1中。

表6-1各组织的显微特征：1）索氏体（S）：是铁素体与渗碳体的机械混合物。

其片层比珠光体更细密，在高倍（700倍以上）显微放大时才能分辨。

2）托氏体(T)：也是铁素体与渗碳体的机械混合物，片层比索氏体还细密，在一般光学显微镜下也无法分辨，只能看到如墨菊状的黑色形态。

当其少量析出时，沿晶界分布，呈黑色网状，包围着马氏体；当析出量较多时，呈大块黑色团状，只有在电子显微镜下才能分辨其中的片层（见图6-1）；3）贝氏体（B ） 为奥氏体的中温转变产物，它也是铁素体与渗碳体的两相混合物。

在显微形态上，主要有三种形态：上贝氏体是由成束平行排列的条状铁素体和条间断续分布的渗碳体所组成的非层状组织。

当转变量不多时，在光学显微镜下为与束的铁素体条向奥氏体晶内伸展，具有羽毛状特征。

在电镜下，铁素体以几度到十几度的小位向差相互平行，渗碳体则沿条的长轴方向排列成行，如图6-2。

下贝氏体是在片状铁素体内部沉淀有碳化物的两相混合物组织。

它比淬火马氏体易受浸蚀，在显微镜下呈黑色针状（如图6-3）。

在电镜下可以见到，在片状铁素体基体中分布有很细的碳化物片，它们大致与铁素体片的长轴成55~60o 的角度。

粒状贝氏体是最近十几年才被确认的组织。

在低、中碳合金钢中，特别是连续冷却时（如正火、热轧空冷或焊接热影响区）往往容易出现，在等温冷却时也可能形成。

它的形成温度范围大致在上贝氏体转变温度区的上部，由铁素体和它所包围的小岛状组织所组成。

4）马氏体（M ）：是碳在aFe 中的过饱和固溶体。

马氏体的形态按含碳量主要分两种，即板条状和针状（如图6-4、6-5所示）图6-1 托氏体＋马氏体 图6-2 上贝氏体＋马氏体图6-3 下贝氏体 图6-4 回火板条马氏体板条状马氏体一般为低碳钢或低碳合金钢的淬火组织。

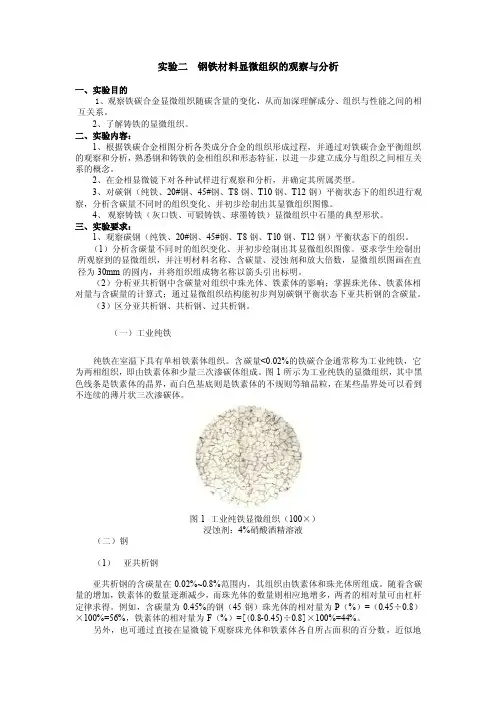

实验二钢铁材料显微组织的观察与分析一、实验目的1、观察铁碳合金显微组织随碳含量的变化，从而加深理解成分、组织与性能之间的相互关系。

2、了解铸铁的显微组织。

二、实验内容：1、根据铁碳合金相图分析各类成分合金的组织形成过程，并通过对铁碳合金平衡组织的观察和分析，熟悉钢和铸铁的金相组织和形态特征，以进一步建立成分与组织之间相互关系的概念。

2、在金相显微镜下对各种试样进行观察和分析，并确定其所属类型。

3、对碳钢（纯铁、20#钢、45#钢、T8钢、T10钢、T12钢）平衡状态下的组织进行观察，分析含碳量不同时的组织变化、并初步绘制出其显微组织图像。

4、观察铸铁（灰口铁、可锻铸铁、球墨铸铁）显微组织中石墨的典型形状。

三、实验要求：1、观察碳钢（纯铁、20#钢、45#钢、T8钢、T10钢、T12钢）平衡状态下的组织。

（1）分析含碳量不同时的组织变化、并初步绘制出其显微组织图像。

要求学生绘制出所观察到的显微组织，并注明材料名称、含碳量、浸蚀剂和放大倍数，显微组织图画在直径为30mm的圆内，并将组织组成物名称以箭头引出标明。

（2）分析亚共析钢中含碳量对组织中珠光体、铁素体的影响；掌握珠光体、铁素体相对量与含碳量的计算式；通过显微组织结构能初步判别碳钢平衡状态下亚共析钢的含碳量。

（3）区分亚共析钢、共析钢、过共析钢。

（一）工业纯铁纯铁在室温下具有单相铁素体组织。

含碳量<0.02%的铁碳合金通常称为工业纯铁，它为两相组织，即由铁素体和少量三次渗碳体组成。

图1所示为工业纯铁的显微组织，其中黑色线条是铁素体的晶界，而白色基底则是铁素体的不规则等轴晶粒，在某些晶界处可以看到不连续的薄片状三次渗碳体。

图1 工业纯铁显微组织（100×）浸蚀剂：4%硝酸酒精溶液（二）钢（1）亚共析钢亚共析钢的含碳量在0.02%~0.8%范围内，其组织由铁素体和珠光体所组成。

随着含碳量的增加，铁素体的数量逐渐减少，而珠光体的数量则相应地增多，两者的相对量可由杠杆定律求得。

HB金属显微组织检测标准一、HB金属显微组织定义和应用背景HB金属，或称高温合金，是一类在高温环境下仍能保持优良力学性能和化学稳定性的金属材料。

这类材料广泛应用于航空、航天、能源、化工等领域，尤其在高端装备制造中占据重要地位。

了解和掌握HB金属的显微组织是评估其性能、制定合理工艺和预测其使用寿命的重要手段。

二、检测方法与仪器对HB金属显微组织的检测通常采用金相显微镜、电子显微镜等设备。

金相显微镜主要用于观察金属材料的宏观组织，而电子显微镜则能观察到更细微的组织结构，如晶粒尺寸、析出相等。

三、实验操作步骤以金相显微镜观察为例，实验步骤如下：1.样品准备：选择需要观察的HB金属试样，用切割机或线切割方法获取合适大小的试样。

2.研磨与抛光：将试样依次用不同粒度的砂纸进行研磨，然后进行抛光，使表面光滑平整。

3.腐蚀：选择合适的腐蚀液对试样进行腐蚀，使组织结构显露出来。

4.观察与拍照：将处理后的试样放在金相显微镜下观察，并拍摄照片记录显微组织结构。

5.结果分析：根据拍摄的照片，分析显微组织的特征，如晶粒尺寸、相组成等。

四、结果分析与评价通过对HB金属显微组织的观察和分析，可以得出以下结论：1.晶粒尺寸：晶粒尺寸是影响HB金属力学性能的重要因素。

一般来说，较细的晶粒可以提高材料的强度和韧性。

2.相组成：不同的相组成会对HB金属的性能产生影响。

例如，强化相的存在可以提高材料的硬度3.织构：织构是材料中各相的取向分布。

对于具有特定织构的材料，其在受力时的性能表现会有所不同。

4.析出相：通过观察和分析析出相的数量和形态，可以了解材料的热处理状态和使用过程中的老化情况。

5.界面特征：界面特征如界面清晰度、界面稳定性等对材料的力学性能和耐腐蚀性能均有影响。

五、标准要求与合规性检查针对HB金属显微组织的检测，相关行业和国家均有明确的标准要求。

例如，我国制定了《航空用HB金属技术条件》等标准，对HB金属的化学成分、显微组织、力学性能等方面的要求进行了规定。
