挂蓝设计说明
一、设计依据及方案选择
其工程概况是：
1、0#节段采用拼装托架架现浇施工，总长为12米；
2、主梁悬浇施工从1#节段至6#节段，其中节段长度分为3.0m、3.5m、4.0m 两种。梁高从4.072m渐变至2.7m。最大梁段（3#节段）重量为105.63t，混凝土量为39.86m3。
基于以上状况，菱形挂蓝方案比较经济合理。
二、挂蓝特点

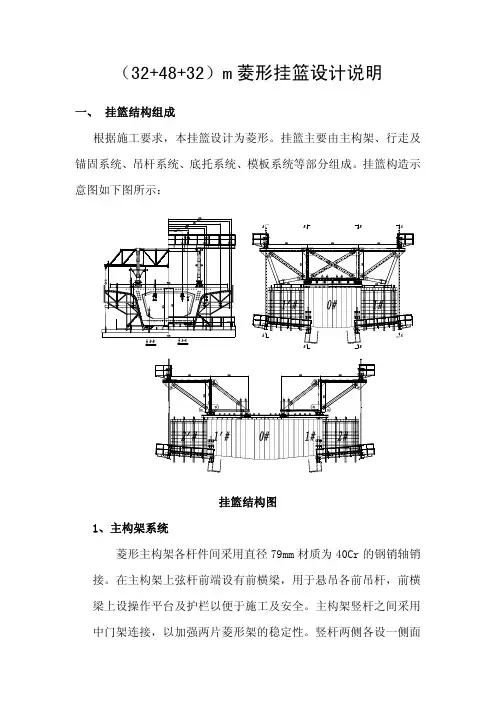

1、挂蓝主要由菱形支架系统、悬吊走行系统、底平台系统、模板系统各部分组成。
2、挂蓝支架采用常规型钢组成。
3、挂蓝总重为48.23t(不包括侧模板)与最重梁段（105.63）比重为0.36，减少了钢结构数量，节省了投资。
4、挂蓝走行前移：检查滑梁锚点稳固后松开支架后锚点使挂篮能够沿轨道前移，拉动挂篮支架、底模、内外模、及滑梁同时前移，到指定位置后将内外模后锚点固定。
5、挂蓝除应用于2#—6#节段施工外，还可用于合拢段；其内模、外模由其它节段模板组拼而来。
三、梁段浇注
（一）1#梁段施工
1、待主梁0#节段砼强度达到一定强度后及时张拉预应力钢筋并压浆、封端。
2、在0#节段顶面安装好走道梁、前支点、后支点、支架架大梁及平联、前上横梁、后上横梁、后锚固梁以及悬吊系统，完成后安装后下横梁、前下横梁、底平台、底模、外侧模板。
3、初步调整底模及外侧模板中线、标高，底模将其固定于底平台上。
4、挂蓝预加载试验。
5、绑扎底板、腹板钢筋及竖向预应力钢筋，安装纵向预应力管道。
6、安装内模及箱梁内施工脚手架。
7、绑扎顶板钢筋，安装纵、横向预应力管道。
8、最后调整立模标高。
9、检查签证，灌注梁段砼并养护。
10、三向预应力张拉、压浆、封端。
（二）普通梁段施工
1、待上一节段砼强度达到一定强度后及时张拉预应力钢筋并压浆、封端。
2、挂蓝前移至设计位置，并可靠锚固在已浇筑好梁段的预留位置上。
3、初步调整底模及外侧模板中线、标高，侧模固定于底平台上。
4、挂蓝预加载试验。
5、绑扎底板、腹板钢筋及竖向预应力钢筋，安装纵向预应力管道。
6、安装内模及箱梁内施工脚手架。
7、绑扎顶板钢筋，安装纵、横向预应力管道。
8、最后调整立模标高。
9、检查签证，灌注梁段砼并养护。
10、三向预应力张拉、压浆、封端。
（三）挂蓝的前移
1、待节段中三向预应力张拉完后，前后上横梁上同步下落挂篮底平台及外侧模板、内滑梁，使模板脱离砼面约15cm～20cm。
2、锚固接长好走道梁，松除后锚固装置，使挂蓝处于前、后支点作用于走道梁状态。
3、利用四台5t导链或液压千顶前移挂蓝至设计位置。挂蓝前移时同一挂蓝上下游及主梁两端挂蓝均应同步，上下游不应超过10cm，主梁两端不应超过50cm。
4、锚固后锚固装置，抄垫前支点，并使前后支点脱离于走道梁。
5、将内模沿内滑梁移动至设计位置。
6、利用前后上横梁上紧缩装置提升底平台、内外侧模板，初步调整底模及外侧模板中线和标高。
6、安装后下横梁锚固吊杆及内外侧模板锚固吊杆。
四、挂蓝试验及预加载
为了消除挂蓝各连接间非弹性变形，观测挂蓝在加载过程中的弹性变形，挂蓝应作静载试验。试验结果将作为主梁施工立模标高预抬值主要依据。
挂蓝试验宜采用砂袋压载法，模拟砼实际厚度布载。
五、挂蓝施工注意事项
（一）、只有待预应力张拉完后方可前移挂蓝。挂蓝前移前应认真检查，弄清
各处受力关系，充分肯定各处承载能力后，统一指挥，确保走行安全，具体应检查：
1、走道梁之间连接是否可靠，走道梁是否已与竖向预应力钢筋锚固好；走道梁底部细砂是否均匀，顶面标高是否与设计相符。
2、底模平台前后吊点是否稳妥可靠。
3、悬吊系统是否稳定，受力是否均匀，内外侧模板滑梁是否能前移。
4、外侧模板、底模是否都已脱离砼面，锚固拉杆是否全部拆除。（二）、挂蓝浇注砼状态时，前支点应作相应抄垫，不得将前支点直接作用于走道梁上，后支点应利用后锚固装置，使其与走道梁之间脱空不受力，各吊杆限位座下必须用钢板抄垫并楔紧。
（三）、砼浇注过程中，尤其是前面几个节段应对其挂蓝沉降作跟踪观测，以便发现与设计不符时利用各吊杆及时进行调整。
（四）、砼浇注过程中应派专人值班，发现模板有变形或跑位的可能应及时作出相应措施进行处理，新老砼交接处应尽量夹紧，以避免出现漏浆现象。（五）、挂蓝设计图中未详示张拉平台和操作平台以及相应栏杆，施工时应结合实际情况搭设和布置。
（六）、施工过程中应经常清理挂蓝上杂物，严禁在挂蓝前端增加不必要的施工荷载。
（七）、施工过程中对螺栓连接、焊缝连接位置应周期性进行检查。（八）、为减少摩擦，使走行更轻松平稳，应在走道梁涂抹黄油，另外走道梁上应明示走行刻度，确保主梁两端挂篮以及同一挂篮上下游四点同步。（九）、挂蓝拼装过程中严禁烧焊吹割，随意更改设计意图；三角架大梁拼装时，应起顶三角架立柱约2～5cm，以减少施工过程中的变形。
（十）、各梁段施工预留孔请按设计图预埋，切勿遗漏。
（十一）、挂蓝上Φ45精轧螺纹钢除上螺母处其余位置均应用绝缘胶布包好，绝对避免电弧损伤，螺母必须用双螺母锚固。
（十二）、其它未明细节请及时与设计方联系。
