冷缩电缆头制作工艺精修订

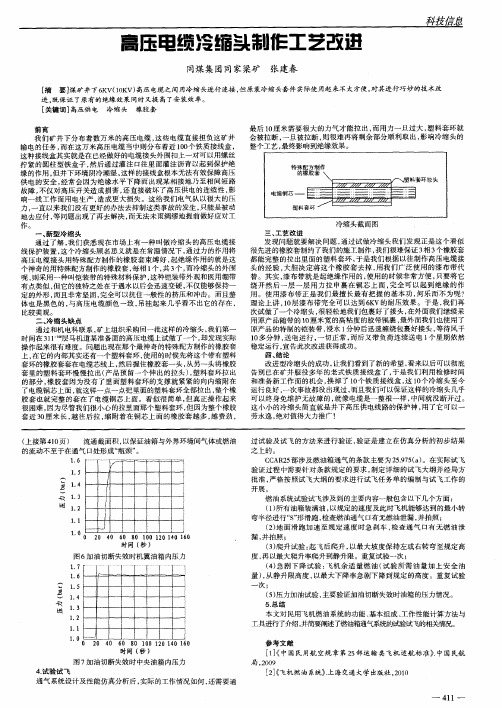

10kV电缆冷缩型电缆头制作工艺及其注意事项10kV电缆冷缩型电缆头制作工艺流程及其注意事项在电力系统中，电缆以其施工维护方便、供电可靠性高等特点得以广泛应用。

冷缩电缆头由于现场施工简单方便，其冷缩管具有弹性，只要抽出内芯尼龙支撑条，即可紧紧贴服在电缆上，不需要使用加热工具，克服了热缩材料在电缆运行时，因热胀冷缩而产生的热缩材料与电缆本体之间的间隙，因而得到了越来越广泛的应用。

一、冷缩电缆头制作的基本工艺原理利用冷缩管的收缩性，使冷缩管与电缆完全紧贴，同时用半导体自粘带密封端口，使其具有良好的绝缘和防水防潮效果。

二、冷缩电缆头制作的基本工艺流程1、剥外护套将电缆校直、擦净。

剥去从安装位置到接线端子的外护套。

(具体长度见表1) 安装位置到接线端子的长度(mm) 适用电缆绝缘外径,2规格(mm)(mm) 户内户外25~50 720 780 16~19.570~120 720 780 19~24.5150~240 740 800 23.5~30300~400 770 830 30.5~35表12、锯钢铠顺钢铠包紧方向锯一环形深痕，(不要锯断第二层钢铠，防止伤到电缆)，用一字螺丝刀撬起(钢铠边断开)，再用钳子拉下并转松钢铠，脱出钢铠带，处理好锯断处的毛刺。

整个过程都要顺钢铠包紧方向，不能让电缆上的钢铠松脱。

3、剥内护套:关键点:防止划伤铜屏蔽留钢铠30mm、内护套10mm，并用扎丝或PVC带缠绕钢铠以防松散。

铜屏蔽端头用PVC带缠紧，以防松散和划伤冷缩管。

4、安装钢铠接地线将三角垫锥用力塞入电缆分岔处，用砂纸除去钢铠上的油漆、铁锈，用大恒力弹簧将钢铠地线固定在钢铠上。

为固定牢固，地线应预留10,20mm，恒力弹簧缠绕一圈后，把预留部分反折，再用恒力弹簧缠绕。

5、缠填充胶自断口以下50mm至整个恒力弹簧、钢铠及内护层，用填充胶缠绕两层，三岔口处多缠一层，这样做出的冷缩指套饱满充实。

6、固定铜屏蔽接地线将一端分成三股的地线分别用三个小恒力弹簧固定在三相铜屏蔽上，缠好后尽量把弹簧往里推。

冷缩电缆头制作工艺流程及注意事项摘要：简单叙述高压冷缩电缆头制作流程以及在制作过程中所注意的相关事项。

关健词：冷缩电缆头冷缩管钢铠填充胶铜屏蔽接地线中图分类号： tm246 文献标识码： a 文章编号：在电力系统中，电缆以其施工维护方便、供电可靠性高等特点得以广泛应用。

特别是冷缩电缆头由于现场施工简单方便，因而得到了越来越广泛的应用。

1、冷缩电缆头制作的基本工艺原理利用冷缩管的收缩性，使冷缩管与电缆完全紧贴，同时用半导体自粘带密封端口，使其具有良好的绝缘和防水防潮效果。

2、冷缩电缆头制作的基本工艺流程2.1、剥外护套和钢铠将电缆校直、擦净。

剥去从安装位置到接线端子的外护套（可将恒力弹簧暂时绕在外护套切断处，以方便剥去外护套）。

锯钢铠前先暂用恒力弹簧顺钢铠将钢铠扎住，然后顺钢铠包紧方向锯一环形深痕，（不要锯断第二层钢铠，防止伤到电缆），用一字螺丝刀撬起（钢铠边断开），再用钳子拉下并转松钢铠，脱出钢铠带，处理好锯断处的毛刺。

整个过程都要顺钢铠包紧方向，不能让电缆上的钢铠松脱。

2.2、开剥内护套留钢铠30mm、内护套10mm，并用扎丝或pvc带缠绕钢铠以防松散。

铜屏蔽端头用pvc带缠紧，以防松散。

（注：防止划伤铜屏蔽）2.3、安装钢铠接地线擦去剥开处往下50mm外护套上的表面污垢，在15mm处均匀绕一层填充胶。

除去钢铠上的油漆、铁锈。

用大恒力弹簧将接地线卡在钢铠上，恒力弹簧缠绕一圈后，再将接地线反折，将恒力弹簧压在接地线上，直至缠绕完毕，最后再用绝缘自粘带在恒力弹簧外面绕上层。

2.4、固定铜屏蔽接地线将一根接地线接到铜屏蔽上（接地线末端翻卷2—3卷后用三角垫锥用力将其塞入电缆分岔处，然后绕三相铜屏蔽一周后引出）用恒力弹簧固定牢固。

（必要时并焊接）2.5、尾部防水处理将两根接地线分别按在填充胶上，再在上面绕2层填充胶至接地线与铜蔽层连接处，三岔口处多缠一层，这样做出的冷缩指套饱满充实。

可在填充胶及小恒力弹簧外缠一层黑色自粘带，使冷缩指套内的塑料支撑条易于抽出。

冷缩电缆头的制作工艺在变、配电工程中，电缆由于施工维护方便、供电可靠性高而得以广泛使用，冷缩电缆头也以其独有的优点得到广泛使用。

冷缩电缆头优点：现场施工简单方便，其冷缩管具有弹性，只要抽出内芯尼龙支撑条，可紧紧贴服在电缆上，不需要使用加热工具，克服了热缩材料在电缆运行时，因热胀冷缩而产生的热缩材料与电缆本体之间的间隙。

尤其对于防爆车间及管廊架等不宜动火的地方，冷缩电缆头完全取代了热缩电缆头。

冷缩方式适用于10～35kV三芯电缆终端头的制作。

其工艺原理利用冷缩管的收缩性，使冷缩管与电缆完全紧贴，同时用半导体自粘带密封端口，使其具有良好的绝缘和防水防潮效果。

为了避免电缆剥切后因长时间放置使芯线氧化以及杂质、水份、灰尘等的侵入，要求终端头和中间接头的制作时间应尽量缩短。

冷缩电缆头制作步骤：剥外护套、钢铠和内衬层→固定钢铠地线→缠填充胶→固定铜屏蔽地线→固定冷缩指套、冷缩管→端子压接→固定冷缩终端→密封端口→测试。

1、剥外护套、钢铠和内衬层将电缆校直、擦净、剥去从安装位置到接线端子的外护套、留钢铠30mm、内衬套10mm，并用扎丝或PVC 带缠绕钢铠以防松散。

铜屏蔽端头用PVC带缠紧，以防松散和划伤冷缩管。

2、固定钢铠地线将三角垫锥用力塞入电缆分岔处，除去钢铠上的油漆、铁锈，用大恒力弹簧将钢铠地线固定在钢铠上。

为固定牢固，地线应预留10～20mm，恒力弹簧缠绕一圈后，把预留部分反折，再用恒力弹簧缠绕。

固定铜屏蔽地线也是如此。

3、缠填充胶自断口以下50mm至整个恒力弹簧、钢铠及内护层，用填充胶缠绕两层，三岔口处多缠一层，这样做出的冷缩指套饱满充实。

4、固定铜屏蔽地线将一端分成三股的地线分别用三个小恒力弹簧固定在三相铜屏蔽上，缠好后尽量把弹簧往里推。

将钢铠地线与铜屏蔽地线分开，不要短接。

5、固定冷缩指套、冷缩管在填充胶及小恒力弹簧外缠一层黑色自粘带，使冷缩指套内的塑料条易于抽出。

将指端的三个小支撑管略微拽出一点(从里看和指根对齐)，再将指套套入尽量下压，逆时针将端塑料条抽出。

高压电缆冷缩型电缆头制作工艺流程及其注意事项电缆头是连接高压电缆和设备的重要组件，保障电缆的可靠性和安全性。

其中，冷缩型电缆头因其易于制作和使用而广泛应用于高压电缆的连接。

本文将介绍冷缩型电缆头的制作工艺流程以及相关注意事项。

电缆头制作工艺流程1.准备工作1.1 确定电缆型号和规格在开始制作之前，需要确定所用电缆的型号和规格，以便在制作电缆头时使用相应的材料和工具。

1.2 清洁电缆清洁电缆表面，以去除尘埃和污物，保证后续步骤的顺利进行。

1.3 测量电缆截面测量电缆截面，以确定需要使用的冷缩型电缆头的规格。

2.剥离电缆2.1 剥离电缆外护层使用电缆切割器剥离电缆外护层，切口长度略大于电缆头长度，以确保电缆头后续的合固。

2.2 剥离电缆绝缘层使用电缆剥皮工具，将电缆绝缘层露出，保持一定长度。

2.3 清理电缆绝缘层使用电缆剪刀和砂布等清洁工具，清理电缆绝缘层表面，确保表面平整、干净。

3.组装电缆头3.1 安装电缆头身将电缆头身滑进电缆绝缘层内部，确保头身与电缆贴合紧密。

3.2 安装金属套管将金属套管套在电缆头身上，并用工具将套管压缩紧固。

3.3 安装弹性垫圈安装弹性垫圈，可有效缓解温度变化对连接件的影响，提高电缆头的可靠性。

3.4 安装绝缘套管将两段绝缘套管套在金属套管上，确保电缆头密封性和绝缘性能。

4.热收缩4.1 利用热源预缩使用热风枪或火焰枪等热源施加一定的热量，将电缆头膨胀并收缩，预缩后的电缆头可提供更好的密封和防水性能。

4.2 缩头收缩在完成预缩后，使用热源再次向电缆头施加热量，使其达到收缩状态。

5.测试验证完成电缆头的制作并热收缩后，需要对电缆头进行测试验证。

5.1 测试电阻值测试电阻值，确保连接件的接触良好。

5.2 测试耐压性测试耐压性，确保电缆头的绝缘性能与高压电缆相匹配。

5.3 测试机械强度测试机械强度，确保连接件的可靠性和耐用性。

制作注意事项1.确保清洁工作在进行任何操作之前，需要对电缆进行彻底清洗，以消除尘埃、污垢和其他表面污染物。

冷缩电缆中间头制作工艺1. 概述冷缩电缆中间头是一种用于连接不同规格、截面形状或绝缘材料的电缆的重要部件。

它可以提供电气绝缘保护，并保证电缆的正常传输功能。

本文将详细介绍冷缩电缆中间头的制作工艺，包括所需材料与工具、制作步骤等。

2. 所需材料与工具制作冷缩电缆中间头所需的主要材料与工具如下：2.1 材料•冷缩电缆中间头套管（具体规格根据实际需求确定）•冷缩电缆中间头绝缘层•导电胶•电缆固定套2.2 工具•剥线钳•手工电缆剥皮工具•热风枪•切割工具•扳手3. 制作步骤3.1 准备工作1.确定所需制作的冷缩电缆中间头的规格和型号，并准备好相应的材料和工具。

2.将电缆铺展在工作台上，并检查是否有损坏或老化现象，如有需要修复或更换。

3.使用剥线钳或手工电缆剥皮工具，逐步去除电缆外护套，直至露出绝缘层。

3.2 安装冷缩套管1.根据电缆绝缘层的外径选择合适的冷缩套管，确保套管长度略长于绝缘层。

2.将冷缩套管滑到电缆绝缘层上，并确保套管与电缆绝缘层充分接触。

3.使用热风枪加热冷缩套管，使其收缩并与电缆绝缘层紧密连接在一起。

3.3 确定导电胶位置1.使用切割工具小心剪开冷缩套管的一端，将绝缘层露出。

2.按照导电胶的规格和长度，将其放置在冷缩套管和电缆绝缘层之间，并确保导电胶与电缆绝缘层充分接触。

3.4 安装电缆固定套1.将电缆固定套滑至冷缩套管的另一端，并确保套管与固定套充分接触。

2.使用扳手适当拧紧电缆固定套，确保电缆固定在中间头中。

3.5 冷缩套管再次加热1.使用热风枪加热整个冷缩套管，使其收缩并与导电胶、电缆固定套等部件紧密连接。

2.确认冷缩套管没有松动，且各部件之间无缺陷。

4. 检验与包装4.1 检验1.使用万用表或特定的电气检测仪器，检测中间头的电气性能，包括绝缘电阻和电缆连接等。

2.检查中间头的外观，确保表面光滑，无明显的破损或变形。

3.检查中间头的尺寸，确认其符合设计要求。

4.2 包装1.将制作完毕的中间头放入合适的包装盒中，以保护其不受外界环境的影响。

冷缩电缆头制作工艺流程及注意事项冷缩电缆头是一种新型的电缆连接器，其优点是安装简单、密封性好、防水防尘、绝缘性能好等。

目前在石油、航空、航天、高速铁路等领域已广泛使用。

本文将详细介绍冷缩电缆头的制作工艺流程和注意事项。

一、制作工艺流程1.将电线剥皮，剥去一定长度后，用柔软的布清洁干净，让铜丝暴露出来。

2.将保护袋从冷缩电缆头上取下，并适当切割符合电线尺寸的长度。

3.打开冷缩电缆头的中间环，将电线穿过中间环，极性符合。

4.推上保护袋，保护袋需要完全包住绝缘体，缩短管不能露出电线尾。

5.用剪刀等工具将冷缩电缆头缩热收缩，直到缩短管覆盖线的绝缘体外部，待冷却到室温后，即可使用。

二、注意事项1.电线接口必须是干净的，如果有油脂等脏污，则会影响电缆头的粘附力，降低使用寿命。

2.在接线前，一定要将电源关闭，并检查电源是否已经断电，不然会有一定的危险。

3.接线时，必须根据设备电气原理图确定正确的连接方式和位置。

插头、接头应该连接牢固，没有松动、泄漏等情况。

4.在冷缩电缆头制作的手段中，应确保使用合适的工具，并按照标准操作。

按照正确的制作手段制作出来的芯线应有良好的绝缘性能和机械性能。

5.在操作过程中，必须保持专注，以避免意外事故发生。

如果发现设备有任何异常情况，应及时关闭电源，并进行检查处理。

6.在使用冷缩电缆头的过程中，需要注意密封性能。

如果发现有漏电的情况发生，应及时停止使用，并进行修复。

7.在存储电缆头时，要注意存储条件。

应存放在干燥、通风的环境中，避免阳光直射和高温。

总之，制作冷缩电缆头需要注意很多细节，只有全面掌握制作工艺流程和注意事项，才能确保安全并提高电缆头的使用寿命。

目前，电缆头有很多种类和规格，如若采购不到合适的电缆头，不妨考虑在专业厂家订制，以充分保障设备连接的稳定性和可靠性。
