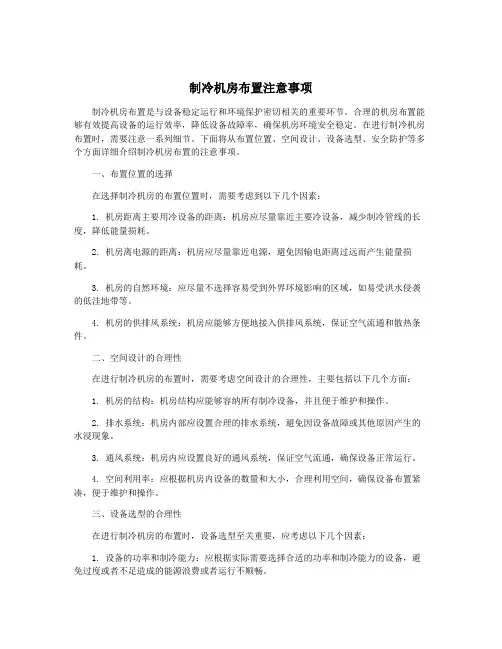

制冷机房布置注意事项制冷机房布置是与设备稳定运行和环境保护密切相关的重要环节。
合理的机房布置能够有效提高设备的运行效率，降低设备故障率，确保机房环境安全稳定。
在进行制冷机房布置时，需要注意一系列细节。
下面将从布置位置、空间设计、设备选型、安全防护等多个方面详细介绍制冷机房布置的注意事项。
一、布置位置的选择在选择制冷机房的布置位置时，需要考虑到以下几个因素：1. 机房距离主要用冷设备的距离：机房应尽量靠近主要冷设备，减少制冷管线的长度，降低能量损耗。
2. 机房离电源的距离：机房应尽量靠近电源，避免因输电距离过远而产生能量损耗。
3. 机房的自然环境：应尽量不选择容易受到外界环境影响的区域，如易受洪水侵袭的低洼地带等。
4. 机房的供排风系统：机房应能够方便地接入供排风系统，保证空气流通和散热条件。
二、空间设计的合理性在进行制冷机房的布置时，需要考虑空间设计的合理性，主要包括以下几个方面：1. 机房的结构：机房结构应能够容纳所有制冷设备，并且便于维护和操作。
2. 排水系统：机房内部应设置合理的排水系统，避免因设备故障或其他原因产生的水浸现象。
3. 通风系统：机房内应设置良好的通风系统，保证空气流通，确保设备正常运行。
4. 空间利用率：应根据机房内设备的数量和大小，合理利用空间，确保设备布置紧凑，便于维护和操作。
三、设备选型的合理性在进行制冷机房的布置时，设备选型至关重要，应考虑以下几个因素：1. 设备的功率和制冷能力：应根据实际需要选择合适的功率和制冷能力的设备，避免过度或者不足造成的能源浪费或者运行不顺畅。
2. 设备的品牌和质量：应选择知名品牌的设备，确保设备的质量和稳定性。
3. 设备的保养和维护：在选择设备时，要考虑设备的保养和维护的难易程度，以避免日后维护成本过高。
四、安全防护的重要性机房安全防护是制冷机房布置的重要内容，需要考虑以下几个因素：1. 防火措施：机房应设置合理的防火设施，包括灭火器、自动灭火系统等，确保在发生火灾时能够及时有效地控制火势。

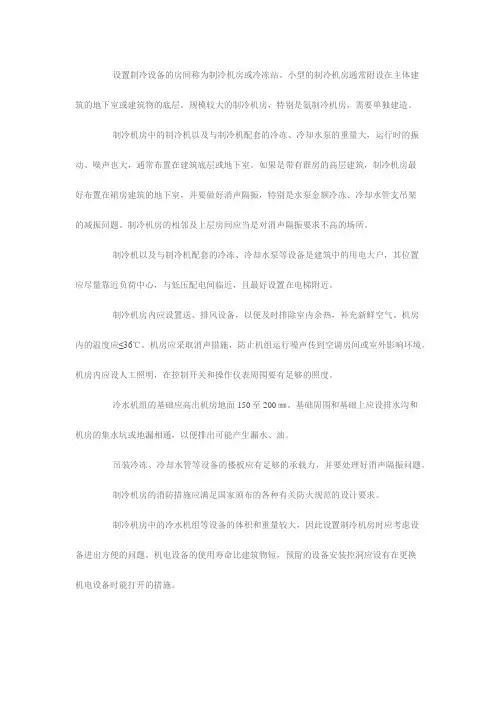

设置制冷设备的房间称为制冷机房或冷冻站。
小型的制冷机房通常附设在主体建
筑的地下室或建筑物的底层。
规模较大的制冷机房，特别是氨制冷机房，需要单独建造。
制冷机房中的制冷机以及与制冷机配套的冷冻、冷却水泵的重量大，运行时的振动、噪声也大，通常布置在建筑底层或地下室。
如果是带有群房的高层建筑，制冷机房最
好布置在裙房建筑的地下室，并要做好消声隔振，特别是水泵金额冷冻、冷却水管支吊架
的减振问题。
制冷机房的相邻及上层房间应当是对消声隔振要求不高的场所。
制冷机以及与制冷机配套的冷冻、冷却水泵等设备是建筑中的用电大户，其位置
应尽量靠近负荷中心，与低压配电间临近，且最好设置在电梯附近。
制冷机房内应设置送、排风设备，以便及时排除室内余热，补充新鲜空气。
机房
内的温度应≤36℃。
机房应采取消声措施，防止机组运行噪声传到空调房间或室外影响环境。
机房内应设人工照明，在控制开关和操作仪表周围要有足够的照度。
冷水机组的基础应高出机房地面150至200㎜。
基础周围和基础上应设排水沟和
机房的集水坑或地漏相通，以便排出可能产生漏水、油。
吊装冷冻、冷却水管等设备的楼板应有足够的承载力，并要处理好消声隔振问题。
制冷机房的消防措施应满足国家颁布的各种有关防火规范的设计要求。
制冷机房中的冷水机组等设备的体积和重量较大，因此设置制冷机房时应考虑设
备进出方便的问题。
机电设备的使用寿命比建筑物短，预留的设备安装控洞应设有在更换
机电设备时能打开的措施。

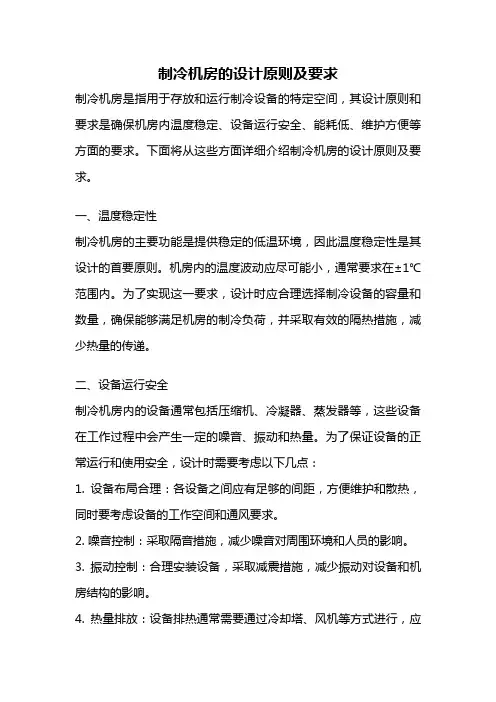

制冷机房的设计原则及要求制冷机房是指用于存放和运行制冷设备的特定空间，其设计原则和要求是确保机房内温度稳定、设备运行安全、能耗低、维护方便等方面的要求。
下面将从这些方面详细介绍制冷机房的设计原则及要求。
一、温度稳定性制冷机房的主要功能是提供稳定的低温环境，因此温度稳定性是其设计的首要原则。
机房内的温度波动应尽可能小，通常要求在±1℃范围内。
为了实现这一要求，设计时应合理选择制冷设备的容量和数量，确保能够满足机房的制冷负荷，并采取有效的隔热措施，减少热量的传递。
二、设备运行安全制冷机房内的设备通常包括压缩机、冷凝器、蒸发器等，这些设备在工作过程中会产生一定的噪音、振动和热量。
为了保证设备的正常运行和使用安全，设计时需要考虑以下几点：1. 设备布局合理：各设备之间应有足够的间距，方便维护和散热，同时要考虑设备的工作空间和通风要求。
2. 噪音控制：采取隔音措施，减少噪音对周围环境和人员的影响。
3. 振动控制：合理安装设备，采取减震措施，减少振动对设备和机房结构的影响。
4. 热量排放：设备排热通常需要通过冷却塔、风机等方式进行，应确保排热系统的设计合理，能有效排除热量，防止设备过热。
三、能耗低制冷机房是一个高能耗的场所，为了降低能耗，设计时应考虑以下几点：1. 设备选型：选择能效比较高的制冷设备，如高效压缩机、换热器等。
2. 设备布局：合理布置设备，减少管道长度，减小能量损失。
3. 绝热材料：采用高效绝热材料，减少热量传递。
4. 自动控制系统：安装自动控制系统，能够根据需求自动调节设备的运行，提高能效。
四、维护方便制冷机房的维护对于设备的长期运行至关重要，设计时应考虑以下几点：1. 通道宽度：确保通道宽度足够，方便人员进出和设备维护。
2. 设备高度：根据设备的维护要求，合理设置设备的高度，方便维护人员进行检修和维护。
3. 管道布局：合理布置管道，确保管道易于维修和更换。
4. 防护措施：安装防护设施，如防腐涂层、防爆装置等，保障维护人员的安全。

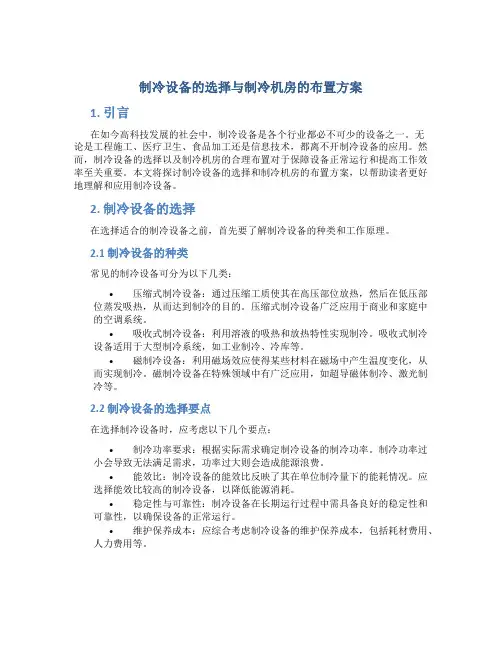

制冷设备的选择与制冷机房的布置方案1. 引言在如今高科技发展的社会中，制冷设备是各个行业都必不可少的设备之一。
无论是工程施工、医疗卫生、食品加工还是信息技术，都离不开制冷设备的应用。
然而，制冷设备的选择以及制冷机房的合理布置对于保障设备正常运行和提高工作效率至关重要。
本文将探讨制冷设备的选择和制冷机房的布置方案，以帮助读者更好地理解和应用制冷设备。
2. 制冷设备的选择在选择适合的制冷设备之前，首先要了解制冷设备的种类和工作原理。
2.1 制冷设备的种类常见的制冷设备可分为以下几类：•压缩式制冷设备：通过压缩工质使其在高压部位放热，然后在低压部位蒸发吸热，从而达到制冷的目的。
压缩式制冷设备广泛应用于商业和家庭中的空调系统。
•吸收式制冷设备：利用溶液的吸热和放热特性实现制冷。
吸收式制冷设备适用于大型制冷系统，如工业制冷、冷库等。
•磁制冷设备：利用磁场效应使得某些材料在磁场中产生温度变化，从而实现制冷。
磁制冷设备在特殊领域中有广泛应用，如超导磁体制冷、激光制冷等。
2.2 制冷设备的选择要点在选择制冷设备时，应考虑以下几个要点：•制冷功率要求：根据实际需求确定制冷设备的制冷功率。
制冷功率过小会导致无法满足需求，功率过大则会造成能源浪费。
•能效比：制冷设备的能效比反映了其在单位制冷量下的能耗情况。
应选择能效比较高的制冷设备，以降低能源消耗。
•稳定性与可靠性：制冷设备在长期运行过程中需具备良好的稳定性和可靠性，以确保设备的正常运行。
•维护保养成本：应综合考虑制冷设备的维护保养成本，包括耗材费用、人力费用等。
3. 制冷机房的布置方案制冷机房的布置方案主要涉及以下几个方面：3.1 空间需求制冷机房的大小应根据所需的制冷设备数量和尺寸来确定。
同时，还应考虑到设备的正常运行所需的通风、散热空间以及设备维护和维修所需的操作空间。
3.2 温湿度控制制冷机房内的温湿度控制对于保障设备的正常运行至关重要。
应根据设备的要求选择合适的温湿度控制设备，并保持机房内空气的流通，避免积尘和湿度过高对设备造成不良影响。

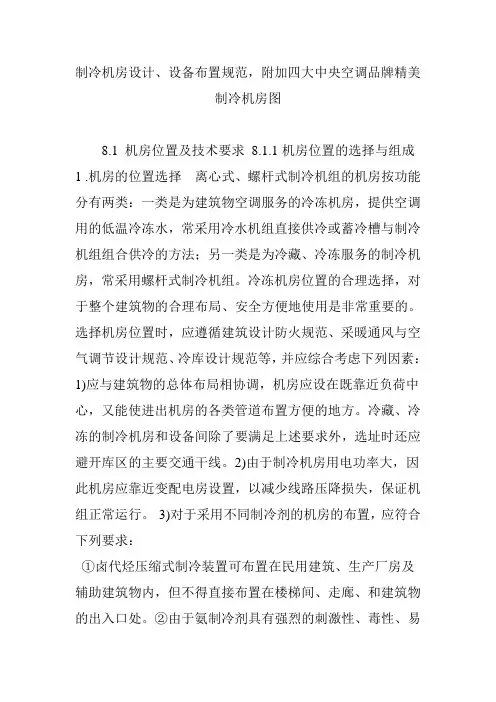

制冷机房设计、设备布置规范，附加四大中央空调品牌精美制冷机房图8.1 机房位置及技术要求8.1.1机房位置的选择与组成1 .机房的位置选择离心式、螺杆式制冷机组的机房按功能分有两类：一类是为建筑物空调服务的冷冻机房，提供空调用的低温冷冻水，常采用冷水机组直接供冷或蓄冷槽与制冷机组组合供冷的方法；另一类是为冷藏、冷冻服务的制冷机房，常采用螺杆式制冷机组。
冷冻机房位置的合理选择，对于整个建筑物的合理布局、安全方便地使用是非常重要的。
选择机房位置时，应遵循建筑设计防火规范、采暖通风与空气调节设计规范、冷库设计规范等，并应综合考虑下列因素：1)应与建筑物的总体布局相协调，机房应设在既靠近负荷中心，又能使进出机房的各类管道布置方便的地方。
冷藏、冷冻的制冷机房和设备间除了要满足上述要求外，选址时还应避开库区的主要交通干线。
2)由于制冷机房用电功率大，因此机房应靠近变配电房设置，以减少线路压降损失，保证机组正常运行。
3)对于采用不同制冷剂的机房的布置，应符合下列要求：①卤代烃压缩式制冷装置可布置在民用建筑、生产厂房及辅助建筑物内，但不得直接布置在楼梯间、走廊、和建筑物的出入口处。
②由于氨制冷剂具有强烈的刺激性、毒性、易燃的危险性，因此氨压缩式制冷装置应布置在隔断开的房间或单独的建筑物内，但不能布置在民用建筑和工业企业辅助建筑物内。
4)单独建造的制冷机房宜布置在全厂厂区夏季主导风的下风向。
在动力站区域内，一般应布置在乙炔站、锅炉房、煤气站、堆煤场和散发尘埃的站房的上风向。
5)为保证机组的散热及可靠运行，并创造一个安全、卫生的工作环境，机房位置的选择应使它能具备良好的通风和采光条件，一般应贴邻外墙布置。
6)选择机房位置时．还应考虑到设备运行时的振动和噪声对周围房间和环境的影响，一般不应贴邻办公、会议、卧室等房间布置。
7)采用冷却塔冷却方式的机房，应靠近冷却塔的位置设置，避免粗大的冷却水管占用过多的空间、消耗更多的输送动力。

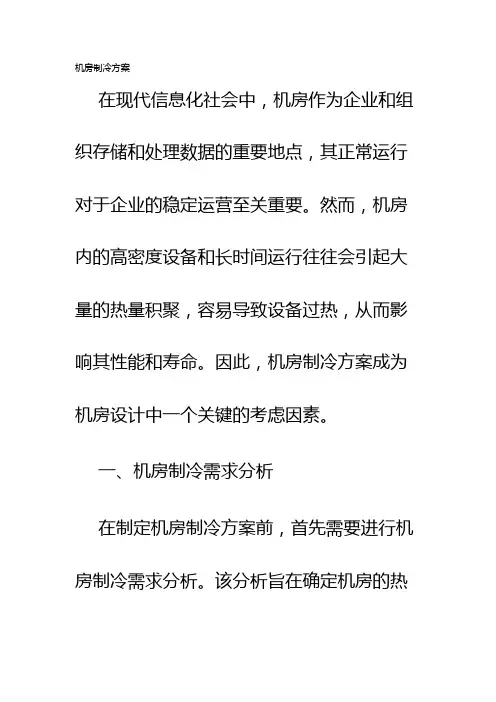

机房制冷方案在现代信息化社会中，机房作为企业和组织存储和处理数据的重要地点，其正常运行对于企业的稳定运营至关重要。
然而，机房内的高密度设备和长时间运行往往会引起大量的热量积聚，容易导致设备过热，从而影响其性能和寿命。
因此，机房制冷方案成为机房设计中一个关键的考虑因素。
一、机房制冷需求分析在制定机房制冷方案前，首先需要进行机房制冷需求分析。
该分析旨在确定机房的热量负荷，根据机房设备的功耗和数量、机房的面积和布局以及周围环境的气温和湿度等因素，来估算机房的制冷需求。
只有清楚了解机房的实际需求，才能选择合适的制冷设备和控制方案。
二、机房制冷技术方案1. 空调制冷技术空调制冷技术是常见的机房制冷技术之一。
通过安装空调设备，将机房内的热量排放到室外，从而降低机房内的温度。
空调制冷技术具有成熟稳定、调节范围广、操作简单等优点。
根据机房的实际需求，可以选择中央空调系统或分体空调系统，以满足机房内的制冷需求。
2. 水冷制冷技术水冷制冷技术是一种应用较广泛的机房制冷技术。
通过水冷设备循环流动，将机房内的热量带走，然后通过热交换器将热量排放出去。
水冷制冷技术具有较高的制冷效果和能效比，适用于高密度设备的机房制冷。
同时，水冷制冷技术也要求机房内有足够的水源供应和排水系统。
3. 直接空气制冷技术直接空气制冷技术是一种较为新颖的机房制冷技术。
通过利用直接空气循环，将机房内的热量带走，降低机房温度。
该技术具有节能、环保、易于维护等特点，适用于中小型机房的制冷需求。
直接空气制冷技术通常需要配备风机和空气净化设备，以保证制冷效果和空气质量。
三、机房制冷设备选择选择合适的机房制冷设备对于机房的正常运行至关重要。
根据机房的需求和制冷技术方案，可以选择适合的制冷设备。
制冷设备的选择应考虑以下几个方面：1. 制冷能力：根据机房的热量负荷和制冷需求，确定制冷设备的制冷能力。
制冷能力的选择要满足机房的需求，同时避免过大或过小。
2. 能效比：制冷设备的能效比是衡量其能效性能的重要指标。
掌握制冷机房设备布置原则The following text is amended on 12 November 2020.掌握制冷机房设备布置原则1、机房内设备布置的原则：设备布置应符合工艺流程、安全规程以及操作方便的要求，并需要有适当的空隙，以便设备部件的拆卸和检修。
同时亦应考虑到尽可能布置紧凑，充分利用机房的空间，以节省建筑面积。
机器间内主要操作通道的宽度应为—，压缩机突出部分到配电盘或分配站之间的距离不应小于。
两台压缩机突出部位之间距离不应小于1m.。
如轴承同向时,能有抽出曲轴的可能。
非主要通道的宽度应不小于。
设备间内主要通道的宽度不应小于 m。
非主要通道的宽度不小于。
水泵和滤油设备不宜布置在机器间或设备间内。
（1）压缩机的布置压缩机的压力表及其他操作仪表应面向主要操作通道。
压缩机进气、排气阀门应位于或接近于主要操作通道。
压缩机进气、排气阀门的设置高度宜在—之间。
（2）中间冷却器的布置中间冷却器应尽量做到多台压缩机的合用，以便利操作中间冷却器应设置自动液位控制器和超高液位报警。
正常液位可按制造厂规定的液位高度进行控制。
报警液位控制在桶身高度2/3处。
中间冷却器必须设置安全阀（或自动旁通阀）、压力表和液面指示器。
（3）油分离器布置（洗涤式氨油分离器、离心式氨油分离器、填料式氨油分离器）凡不带自动回油装置的油分离器，应设在室外，如采用卧式冷凝器时不受新限制。
专供融霜用热氨的干式油分离器，可设置在设备间内。
干式油分离器上应装设油面指示器。
洗涤式油分器共进液口必须比冷凝器的出液口低250mm，该油分离器的进液管应从冷凝器出液管的底部接出。
（4）冷凝器的布置常用的*冷疑器布置在室外的应尽量避免太阳直接照射，卧式冷凝器不得设在露天。
*立式冷凝器应布置在室外，冷凝器的水池壁与设备间墙面一般应有3m的间距，以减少冷却水外溅时损坏墙面。
*蒸发式冷凝器布置应符合下列要求：a：蒸发式冷凝器的顶部应高出邻近建筑物300mm，至少不低于邻近建筑物的高度，以免排出的热和湿空气沿墙面回流至进风口。

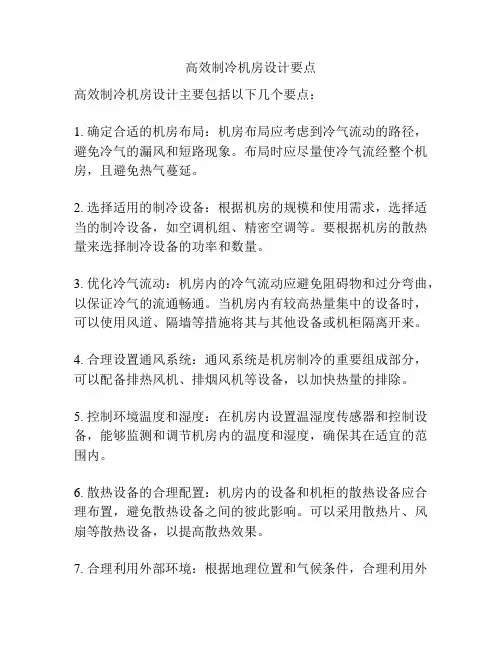

高效制冷机房设计要点
高效制冷机房设计主要包括以下几个要点：
1. 确定合适的机房布局：机房布局应考虑到冷气流动的路径，避免冷气的漏风和短路现象。
布局时应尽量使冷气流经整个机房，且避免热气蔓延。
2. 选择适用的制冷设备：根据机房的规模和使用需求，选择适当的制冷设备，如空调机组、精密空调等。
要根据机房的散热量来选择制冷设备的功率和数量。
3. 优化冷气流动：机房内的冷气流动应避免阻碍物和过分弯曲，以保证冷气的流通畅通。
当机房内有较高热量集中的设备时，可以使用风道、隔墙等措施将其与其他设备或机柜隔离开来。
4. 合理设置通风系统：通风系统是机房制冷的重要组成部分，可以配备排热风机、排烟风机等设备，以加快热量的排除。
5. 控制环境温度和湿度：在机房内设置温湿度传感器和控制设备，能够监测和调节机房内的温度和湿度，确保其在适宜的范围内。
6. 散热设备的合理配置：机房内的设备和机柜的散热设备应合理布置，避免散热设备之间的彼此影响。
可以采用散热片、风扇等散热设备，以提高散热效果。
7. 合理利用外部环境：根据地理位置和气候条件，合理利用外
部环境资源，如夜间低温、自然通风等，减少机房制冷负荷。
总之，高效制冷机房设计需要综合考虑机房的布局、制冷设备的选择、冷气流动和通风系统的优化、环境温湿度的控制等方面，以提高机房的制冷效率和能源利用效率。

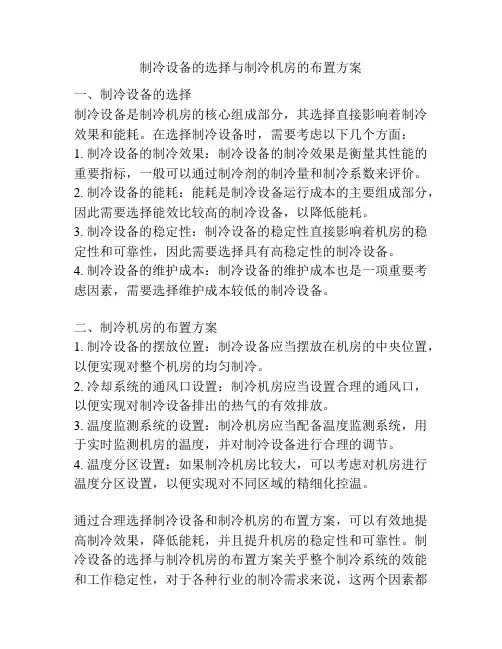

制冷设备的选择与制冷机房的布置方案一、制冷设备的选择制冷设备是制冷机房的核心组成部分，其选择直接影响着制冷效果和能耗。
在选择制冷设备时，需要考虑以下几个方面：1. 制冷设备的制冷效果：制冷设备的制冷效果是衡量其性能的重要指标，一般可以通过制冷剂的制冷量和制冷系数来评价。
2. 制冷设备的能耗：能耗是制冷设备运行成本的主要组成部分，因此需要选择能效比较高的制冷设备，以降低能耗。
3. 制冷设备的稳定性：制冷设备的稳定性直接影响着机房的稳定性和可靠性，因此需要选择具有高稳定性的制冷设备。
4. 制冷设备的维护成本：制冷设备的维护成本也是一项重要考虑因素，需要选择维护成本较低的制冷设备。
二、制冷机房的布置方案1. 制冷设备的摆放位置：制冷设备应当摆放在机房的中央位置，以便实现对整个机房的均匀制冷。
2. 冷却系统的通风口设置：制冷机房应当设置合理的通风口，以便实现对制冷设备排出的热气的有效排放。
3. 温度监测系统的设置：制冷机房应当配备温度监测系统，用于实时监测机房的温度，并对制冷设备进行合理的调节。
4. 温度分区设置：如果制冷机房比较大，可以考虑对机房进行温度分区设置，以便实现对不同区域的精细化控温。
通过合理选择制冷设备和制冷机房的布置方案，可以有效地提高制冷效果，降低能耗，并且提升机房的稳定性和可靠性。
制冷设备的选择与制冷机房的布置方案关乎整个制冷系统的效能和工作稳定性，对于各种行业的制冷需求来说，这两个因素都是至关重要的。
在选择制冷设备时，需要考虑设备的制冷效率和能耗情况。
现今市场上的制冷设备种类繁多，包括空调、冷水机组、制冷蓄冷罐等。
选购制冷设备需要综合考虑所在环境的特点、工作需求、以及设备本身的品质和维护情况。
首先，要根据制冷机房的实际情况及制冷负荷来选择制冷设备。
如果机房规模较大，需要考虑选用冷水机组。
而对于一些小型机房，空调可能是更为合适的选择。
此外，需选择品质好、能耗低的设备，以降低使用成本，提高设备工作效率和寿命。

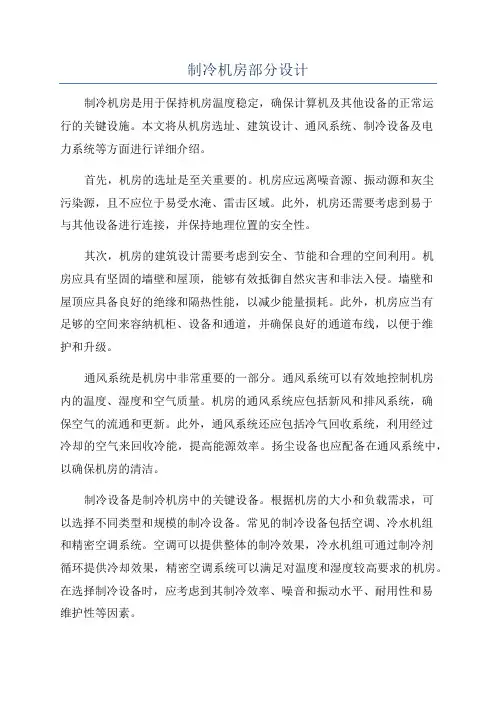

制冷机房部分设计制冷机房是用于保持机房温度稳定，确保计算机及其他设备的正常运行的关键设施。
本文将从机房选址、建筑设计、通风系统、制冷设备及电力系统等方面进行详细介绍。
首先，机房的选址是至关重要的。
机房应远离噪音源、振动源和灰尘污染源，且不应位于易受水淹、雷击区域。
此外，机房还需要考虑到易于与其他设备进行连接，并保持地理位置的安全性。
其次，机房的建筑设计需要考虑到安全、节能和合理的空间利用。
机房应具有坚固的墙壁和屋顶，能够有效抵御自然灾害和非法入侵。
墙壁和屋顶应具备良好的绝缘和隔热性能，以减少能量损耗。
此外，机房应当有足够的空间来容纳机柜、设备和通道，并确保良好的通道布线，以便于维护和升级。
通风系统是机房中非常重要的一部分。
通风系统可以有效地控制机房内的温度、湿度和空气质量。
机房的通风系统应包括新风和排风系统，确保空气的流通和更新。
此外，通风系统还应包括冷气回收系统，利用经过冷却的空气来回收冷能，提高能源效率。
扬尘设备也应配备在通风系统中，以确保机房的清洁。
制冷设备是制冷机房中的关键设备。
根据机房的大小和负载需求，可以选择不同类型和规模的制冷设备。
常见的制冷设备包括空调、冷水机组和精密空调系统。
空调可以提供整体的制冷效果，冷水机组可通过制冷剂循环提供冷却效果，精密空调系统可以满足对温度和湿度较高要求的机房。
在选择制冷设备时，应考虑到其制冷效率、噪音和振动水平、耐用性和易维护性等因素。
最后，机房还需要考虑到稳定的电力供应。
电力系统应具备可靠的备用电源，以防止停电期间设备损坏和数据丢失。
备用电源可以是UPS(不间断电源系统)，以及发电机组。
UPS可以保证在短时间内继续供电，而发电机组可以在长时间停电的情况下持续供电。
此外，电力系统还应完成合理的布线和接地，以确保设备安全。
综上所述，制冷机房的设计应综合考虑选址、建筑设计、通风系统、制冷设备以及电力系统等多个因素。
只有在合理满足这些要求的前提下，才能够保证机房的稳定运行和设备的正常工作。
